英特尔高级链路分析器全新混合行为模式，兼“

一流的抖动或噪声环形链路分析工具能够快速且轻松地评估高速串行链路性能。而英特尔 高级链路分析器除了能帮助我们了解英特尔 FPGA 解决方案如何满足系统要求，还可以有效地提供后期设计支持，帮助调试与验证。

英特尔 Quartus Prime 设计软件中的英特尔 高级链路分析器拥有全新特性。它除了支持英特尔 Stratix 10 TX 家族 E-Tile IBIS-AMI，提供封装支持，还拥有全新的通道查看器功能，包括：

带调制作用的 ICN 计算

所有通道分析会话中均包含 ICN

COM：启用频率缩放，支持 OIF CEI 和非标准数据速率等

此外，它还有全新的数据查看器功能。如用于眼图和 BER 分析的外部 .csv 导入，并能够将绘图数量增加至超过200。

全新混合行为模式，兼“双优”特性

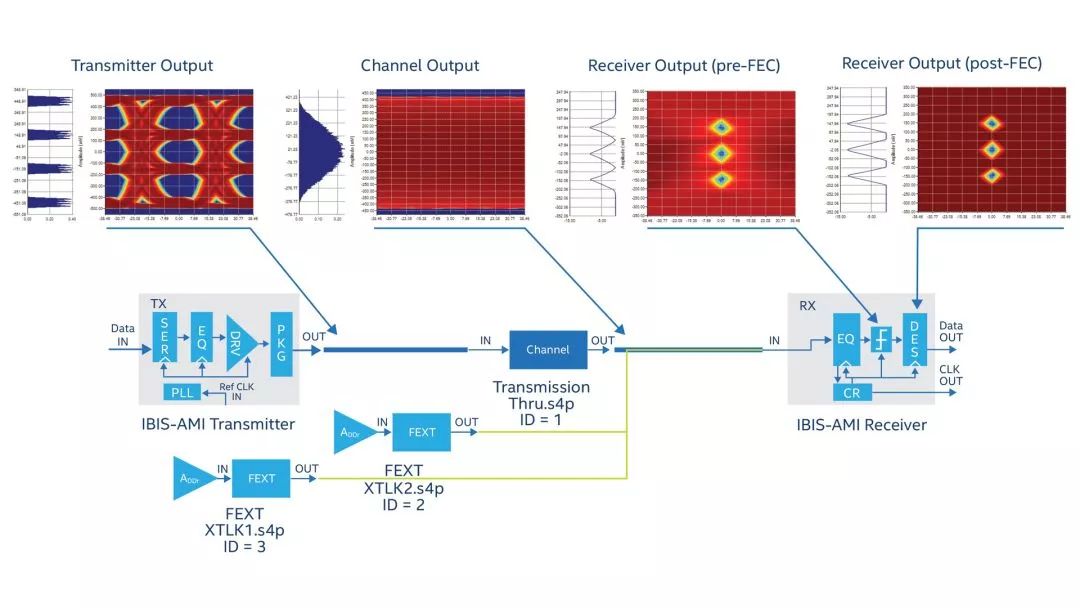

英特尔 高级链路分析器兼具统计链路模拟器的速度和基于时域波形的模拟器的准确性，是一种全新的混合行为模拟模式。借助英特尔 高级链路分析器，您可以快速预测用于系统发送器与接收器的最佳链路均衡和其它电子参数设置。您也可以预测链路性能，并且预测结果具有较高的可信度。

缩短成功设计的时间

芯片和封装特征/集成模型的关联

链路模型或仿真包括 PVT 变体

包含统计和时域分析的混合仿真

NRZ 和 PAM4 调制方案

参考时钟抖动和 PLL 子系统

前向纠错 (FEC)

提供易用性

独立的整体链路分析工具

按钮式链路分析，可以在几分钟内启动仿真

支持行业标准模型（如 IBIS-AMI 6.0/6.1 和 Touchstone 2.0 S 参数）

全面的链路性能分析：眼图、浴缸曲线、抖动分析与波形

快速、准确、全面的链路优化

通道合规性检查（包括 COM）与特征分析

适用于假设分析的综合通道设计环境
