多只二极管取样式电流指示灯

多只二极管取样式电流指示灯

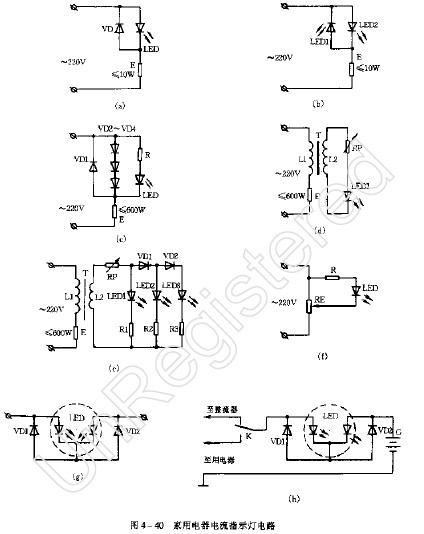

这种指示灯见图4-40（c）。在这里采用3只型号规格相同的硅整流二极管VD2~VD4串联，利用这3只二极管的正向压降（约0.7×3V+2.1V）来驱动发光二极管工作。流过整流二极管VD1-VD4的电流基本上是负荷电流，而加在整流二极管上的反电压很低（≤2.1V），因而可根据家用电器E负荷的大小，选取电流合适的整流二极管。图中R取RJ-0.5W-5.1Ω金属膜电阻器，LED用GH5R2ADN红色发光二极管，该管子的直径为φ5mm。VD1~VD4用IN4007.家用电器E为600W以下。
