小功率家用电器加装电流指示器

小功率家用电器加装电流指示器

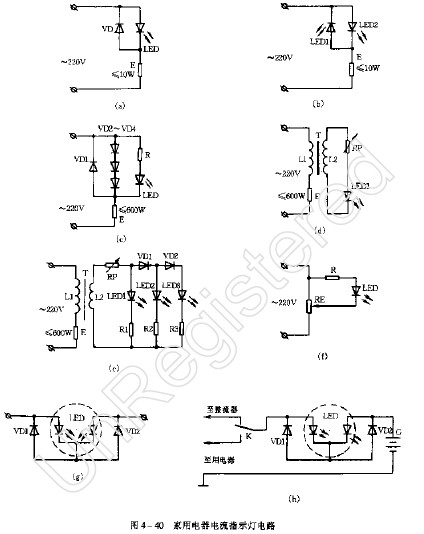

小功率家用电器在家庭中使用甚广。适合此类电器作电流指示灯的电路如图4-40（a）所示。
在这里，E为家用电器，功率≤10W。发光二极管LED可选用磷化镓或磷砷化镓发光二极管，如BT201A、LD771.流过发光二极管的电流就是负荷E的正向电流，而交流电的负向电流则通过二极管VD。这样，加在家用电器E的电压则是全波交流电压。LED的正向工作电流可从手册上查出，一定要满足负荷功率的要求。BT201A的正向工作电路20mA；LD771为10mA。VD可选用1N4007，工作电流为1A，足以满足需要。发光二极管可参阅本书附录44选用。整流二极管可参阅本书附录3.图4-40（a）所示电路可用于小功率稳压电源、过道走廊灯（3W、5W冷光灯）等启闭指示，最大负荷不要超过10W。
