图文详解：导线绝缘层的剥削

导线绝缘层的剥削

在连接绝缘导线前，需要先去掉导线连接处的绝缘层而露出金属芯线，再进行连接 ，剥离的绝缘层长度为50～100mm，通常线径小的导线剥离短些，线径粗的剥离长些。绝缘导线种类较多，绝缘层的剥离方法也有所不同。

1. 硬导线绝缘层的剥离

对于截面积在0.4mm 2 以下的硬绝缘导线，可以使用钢丝钳（俗称老虎钳）剥离绝缘层， 具体如图所示，其过程如下。

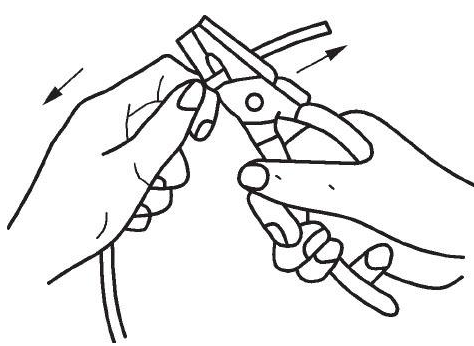

图2-38　截面积在0.4mm 2 以下的硬绝缘导线绝缘层的剥离

（1）左手捏住导线，右手拿钢丝钳，将钳口钳住剥离处的导线，切不可用力过大，以免切伤内部芯线。

（2）左、右手分别朝相反方向用力，绝缘层就会沿钢丝钳运动方向脱离。

如果剥离绝缘层时不小心伤及内部芯线，较严重时需要剪掉切伤部分导线，重新按上述方向剥离绝缘层。

对于截面积在0.4mm 2 以上的硬绝缘导线，可以使用电工刀来剥离绝缘层 ，具体如图所示，其过程如下。

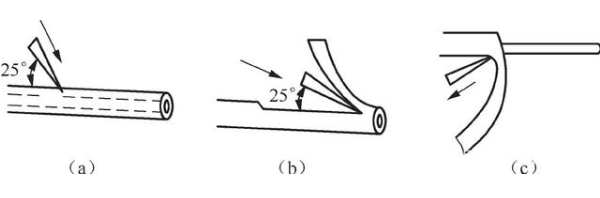

图　截面积在0.4mm 2 以上的硬绝缘导线绝缘层的剥离

（1）左手捏住导线，右手拿电工刀，将刀口以45°角切入绝缘层，不可用力过大，以免切伤内部芯线，如图（a）所示。

（2）刀口切入绝缘层后，让刀口和芯线保持25°角，推动电工刀，将部分绝缘层削去，如图（b）所示。

（3）将剩余的绝缘层反向扳过来，如图（c）所示，然后用电工刀将剩余的绝缘层齐根削去。

2. 软导线绝缘层的剥离

剥离软导线的绝缘层可使用钢丝钳或剥线钳，但不可使用电工刀 ，因为软导线芯线由多股细线组成，用电工刀剥离很易切断部分芯线。用钢丝钳剥离软导线绝缘层的方法与剥离硬导线的绝缘层一样。

（1）将导线放入剥线钳合适的钳口。

（2）握住剥线钳手柄作圆周运动，让钳口在导线的绝缘层上切成一个圆周，注意不要切伤内部芯线。

（3）往外推动剥线钳，绝缘层就会随钳口移动方向脱离。

3. 护套线绝缘层的剥离

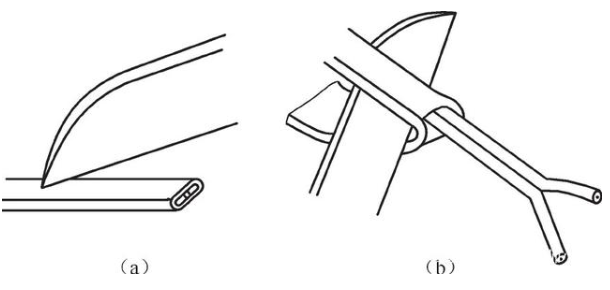

护套线除了内部有绝缘层外，在外面还有护套， 在剥离护套线绝缘层时，先要剥离护套，再剥离内部的绝缘层。剥离护套常用电工刀，剥离内部的绝缘层根据情况可使用钢丝钳、剥线钳或电工刀 。护套线绝缘层的剥离如图所示，具体过程如下。

（1）将护套线平放在木板上，然后用电工刀尖从中间划开护套，如图（a）所示。

（2）将护套线折弯，再用电工刀齐根削去，如图（b）所示。

（3）根据护套线内部芯线的类型，用钢丝钳、剥线钳或电工刀剥离内部绝缘层。若芯线是较粗的硬导线，可使用电工刀;若是细硬导线，可使有钢丝钳;若是软导线，则使用剥线钳。
