图文详解：手把手教你导线与导线的连接

导线与导线的连接

当导线长度不够或接分支线路时，需要将导线与导线连接起来。 导线连接部位是线路的薄弱环节，正确地连接导线可以增强线路的安全性、可靠性，使用电设备能稳定可靠地运行。在连接导线前，要求先去除芯线上污物和氧化层 。

1. 铜芯导线之间的连接

（1）单股铜芯导线的直线连接

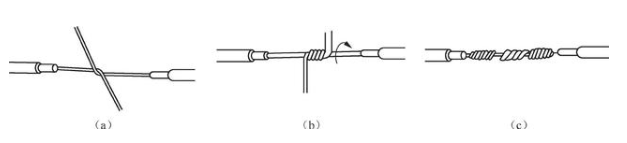

单股铜芯导线的直线连接如图示，具体过程如下。

① 将去除绝缘层和氧化层的两根单股导线作X形相交，如图（a）所示。

② 将两根导线向两边紧密斜着缠绕2～3圈，如图（b）所示。

③ 将两根导线扳直，再各向两边绕6圈，多余的线头用钢丝钳剪掉，连接好的导线如图（c）所示。

（2）单股铜芯导线的T字形分支连接

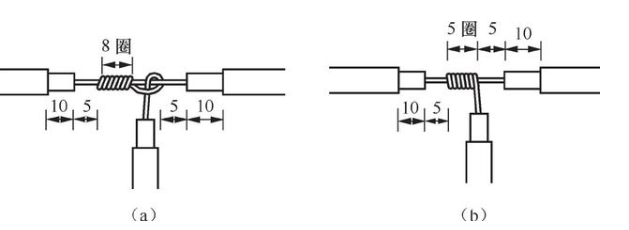

单股铜芯导线的T字形分支连接如图所示，具体过程如下。

① 将除去绝缘层和氧化层的支路芯线与主干芯线十字相交，然后将支路芯线在主干芯线上绕一圈并跨过支路芯线（即打结），再在主干线上缠绕8圈，如图（a）所示，多余的支路芯线剪掉。

② 对于截面积小的导线，也可以不打结，直接将支路芯线在主干芯线缠绕几圈，如图（b）所示。

（3）7股铜芯导线的直线连接

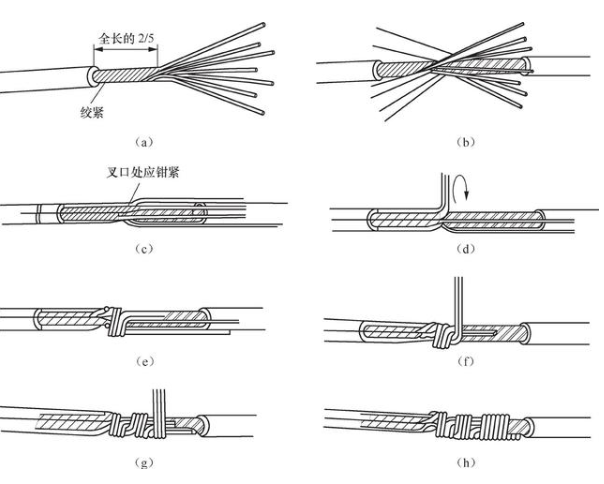

7股铜芯导线的直线连接如图所示，具体过程如下。

① 将去除绝缘层和氧化层的两根导线7股芯线散开，并将绝缘层旁全长约2/5的芯线段绞紧，如图（a）所示。

② 将两根导线分散成开的芯线隔根对叉，如图（b）所示，然后压平两端对叉的线头，并将中间部分钳紧，如图（c）所示。

③ 将一端的7股芯线按2、2、3分成三组，再把第一组的2根芯线扳直（即与主芯线垂直），如图（d）所示，然后按顺时针方向在主芯线上紧绕2圈，再将余下的扳到主芯线上，如图（e）所示。

④ 将第二组的2根芯线扳直，然后按顺时针方向在第一组芯线及主芯线上紧绕2圈，如图（f）所示。

⑤ 将第三组的3根芯线扳直，然后按顺时针方向在第一、二组芯线及主芯线上紧绕2圈，如图（g）所示，三组芯线绕好后把多余的部分剪掉，已绕好一端的导线如图（h）所示。

⑥ 按同样的方法缠绕另一端的芯线。

（4）7股铜芯导线的T字形分支连接

7股铜芯导线的T字形分支连接如图所示，具体过程如下。

① 将去除绝缘层和氧化层的分支线7股芯线散开，并将绝缘层旁全长约1/8的芯线段绞紧，如图（a）所示。

② 将分支线7股芯线按3股和4股分成两组，并交叉缠入主干线，如图（b）所示。

③ 将3股的一组芯线在主芯线上按顺时针方向紧绕3圈，再将余下的剪掉，如图（c）所示。

④ 将4股的一组芯线在主芯线上按顺时针方向紧绕4圈，再将余下的剪掉，如图（d）所示。

（5）不同直径铜导线的连接

具体过程：将细导线的芯线在粗导线的芯线上绕5～6圈，然后将粗芯线弯折压在缠绕细芯线上，再把细芯线在弯折的粗芯线上绕3～4圈，把多余的细芯线剪去。

（6）多股软导线与单股硬导线的连接

具体过程：先将多股软导线拧紧成一股芯线，然后将拧紧的芯线在硬导线上缠绕7～8圈，再将硬导线折弯压紧缠绕的软芯线。

（7）多芯导线的连接

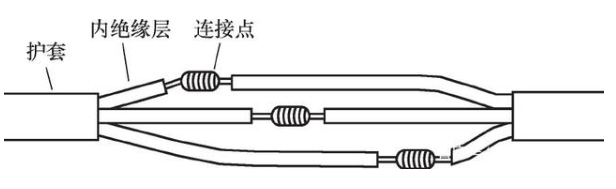

多芯导线的连接如图所示，从图中可以看出，多芯导线之间的连接关键在于各芯线连接点应相互错开，这样可以防止芯线连接点之间短路。

2. 铝芯导线之间的连接

铝芯导线由于采用铝材料作芯线，而铝材料易氧化在表面形成氧化铝，氧化铝的电阻率又比较高，如果线路安装要求比较高， 铝芯导线之间一般不采用铜芯导线之间的连接方法，而常用铝压接管进行连接 。

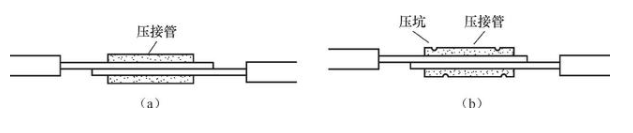

用压接管连接铝芯导线的方法如图所示，具体操作过程如下。

（1）将待连接的两根铝芯线穿入压接管，并穿出一定的长度，如图（a）所示，芯线截面积越大，穿出越长。

（2）用压接钳对压接管进行压接，如图（b）所示，铝芯线的截面积越大，要求压坑越多。

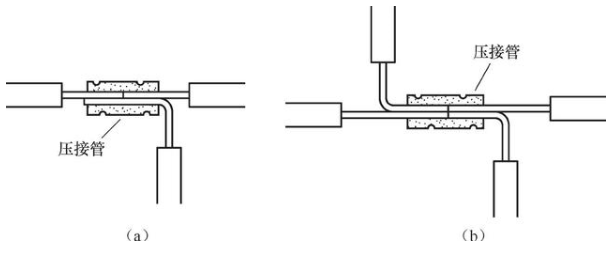

如果需要将三根或四根铝芯线压接在一起，可按图方法进行。

3. 铝芯导线与铜芯导线的连接

当铝和铜接触时容易发生电化腐蚀，所以 铝芯导线和铜芯导线不能直接连接，连接时需要用到铜铝压接管 。

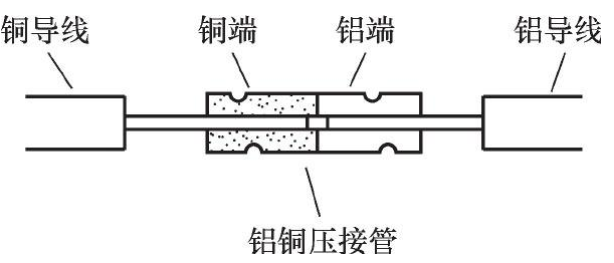

铝芯导线与铜芯导线的连接方法如图所示，具体操作过程如下。

（1）将铝芯线从压接管的铝端穿入，芯线不要超过压接管的铜材料端，铜芯线从压接管的铜端穿入，芯线不要超过压接管的铝材料端。

（2）用压接钳压挤压接管，将铜芯线与压接管的铜材料端压紧，铝芯线与压接管的铝材料端压紧。
