“刚柔并济”，CET中电技术为分布式光伏配置防

近期，国家能源局颁布的《分布式光伏发电开发建设管理办法》中规定”大型工商业分布式光伏原则上选择全部自发自用模式““一般工商业分布式光伏可选择全部自发自用或者自发自用余电上网模式”。这意味着项目需要加装防逆流装置，限制电站出力，确保电网安全。

在配电系统中，当本地负载无法消纳完光伏发出的电量时，多余的电能会由光伏侧流向电网，对于自发自用、余电不上网的用户，需要防止该现象的发生，相关国标规定，当发生逆流时，应在2s内将光伏发电量降低或切断光伏并网开关。CET中电技术结合实际项目现场应用，推出了CET分布式光伏刚柔并济防逆流解决方案。

柔性控制——AGC算法大显身手

PMC-1606虚拟电厂控制终端与PMC-350-A5防逆流电表配合，采集光伏与电网公共连接点的实时功率，产品内置的AGC智能算法可以实时跟踪负荷变化，动态调节逆变器的有功功率输出，既达到防逆流的目的，又兼顾了发电效益，使得光伏在不切断的情况下，应发尽发。

刚性控制——逆功率保护双重保障

CET中电技术推出的防孤岛保护装置具有逆功率保护功能，当检测到逆功率时可触发保护动作，跳开逆变器开关或者光伏并网开关，从而避免发生电网逆流，实现分布式光伏系统的发电量全部自发自用。

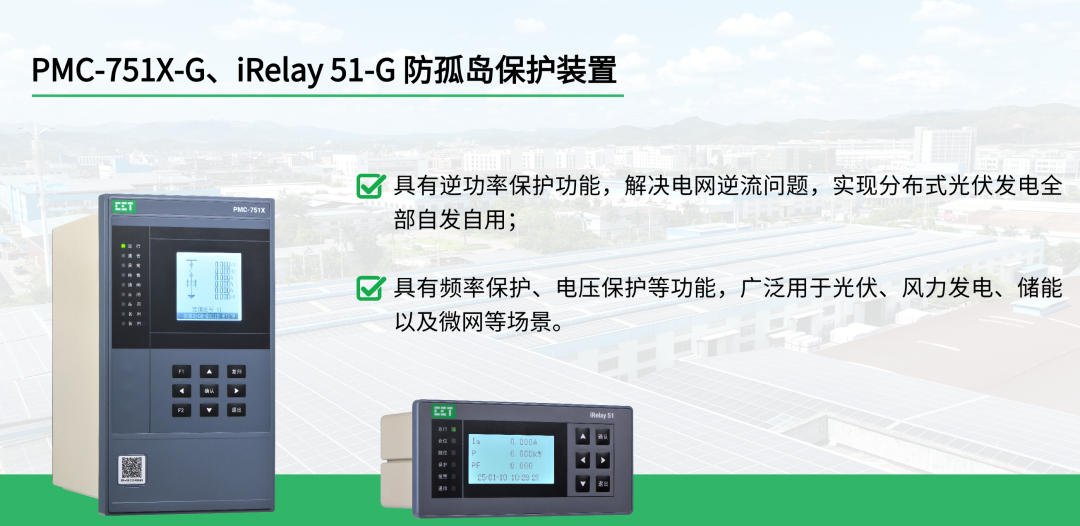

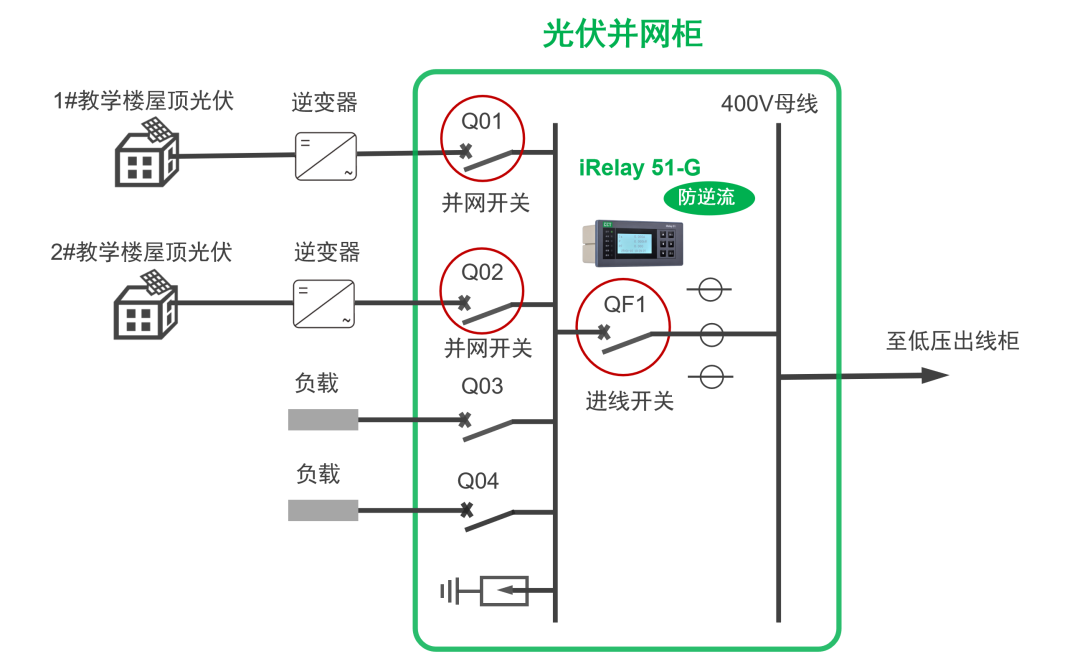

PMC-751X-G防孤岛保护可安装在10kV光伏并网进线柜中，iRelay 51-G防孤岛保护可安装在400V光伏并网进线柜中，两款装置均具备逻辑可编程功能，可根据项目现场设置并网开关分级跳闸。在下图所示400V光伏发电系统中，在光伏并网柜安装iRelay 51-G并投入逆功率保护功能。

当进线开关出现逆流，iRelay 51-G监测到逆功率后触发保护动作，选择跳开Q01并网开关，降低部分发电功率，保证全部发电自发自用；如果iRelay 51-G再次监测到逆功率，便会触发保护动作跳开Q02并网开关，避免发生电网逆流。

PMC-751X-G/iRelay 51-G防孤岛保护装置不仅具有逆功率保护功能，解决电网逆流问题，实现分布式光伏系统的发电量全部自发自用；还具有低频保护、高频保护、低压保护、过压保护、频率突变保护、频率滑差保护等功能，广泛应用于光伏系统、风力发电系统、储能系统以及微型电网等场景。

刚柔并济，缺一不可

逆功率保护跳闸作为柔性控制的后备手段，可以在通信中断、逆变器响应不及时、负荷变化过快等极端情况下触发逆功率信号，而AGC柔性控制能最大化保证逆变器的发电效率与稳定性，避免跳闸后造成光伏弃电导致用电成本上升。在实际使用中，普遍采用二者结合的方式，兼顾效率和效果，缺一不可。

目前，CET分布式光伏刚柔并济防逆流解决方案已用于如青岛地铁、山西高速公路等多个项目现场，既保障了电网的安全稳定运行，又提升了光伏电力的使用效率，实现了经济效益与环境效益的双赢。
