逆变器有防孤岛保护功能，为什么还要加一个防

尽管并网光伏逆变器及储能变流器普遍配备了防孤岛保护功能，但在实际应用和满足特定地区要求的情况下，通常大型和中型光伏电站会在并网点安装专门的防孤岛保护装置。

对于分布式光伏电站和工商业储能电站而言，由于其安装容量相对较小，并且通常采用低压并网，为了保障电网的安全稳定，根据地区规定，通常也会配备防孤岛保护装置。这些装置的加装主要是为了提供防孤岛功能的双重保障，以确保系统的安全性和可靠性。

CET中电技术推出自研PMC-751X-G/iRelay 51-G防孤岛保护装置采用多维度协同防护架构，其核心创新在于构建了"防孤岛＋防逆流"双重的动态防护体系。

装置功能丰富，不仅拥有低频、高频、低压、过压、频率突变、频率滑差等多重保护功能，还具备逆功率保护功能，能解决电网逆流问题，让分布式光伏系统发电量全部就地消纳外，适用于光伏系统、风力发电系统、储能系统及微型电网等多种场景，覆盖 35kV及以下电压等级的分布式电源并网供电系统。

一、防孤岛保护功能介绍

当公共电网发生故障或者停电检修造成断电时，分布式光伏发电系统没有及时与公共电网断开，分布式发电系统以及周围的负载便形成一个孤岛。

如何实现防孤岛效应的保护？防孤岛效应的关键点在于电网断电的检测，光伏逆变器如何实现防孤岛效应保护的电网断电的检测通常采用被动 “孤岛效应”检测方法。

CET中电技术自研产品PMC-751X-G/iRelay 51-G作为后备保护，其防孤岛效应保护策略则是一种主动式检测方案，以减少误判和漏判的可能性。一旦检测到电网电压、频率或相位出现异常，能够在发生孤岛现象时快速切除分布式孤岛电源，并立即停止逆变器的运行，以确保人员及设备的安全，降低孤岛运行带来的危害。

二、防逆流保护功能介绍

当光伏系统发生逆流时，装置会监测到逆功率并触发保护动作，跳开光伏并网开关，从而避免发生电网逆流，实现分布式光伏系统的发电量全部自发自用。

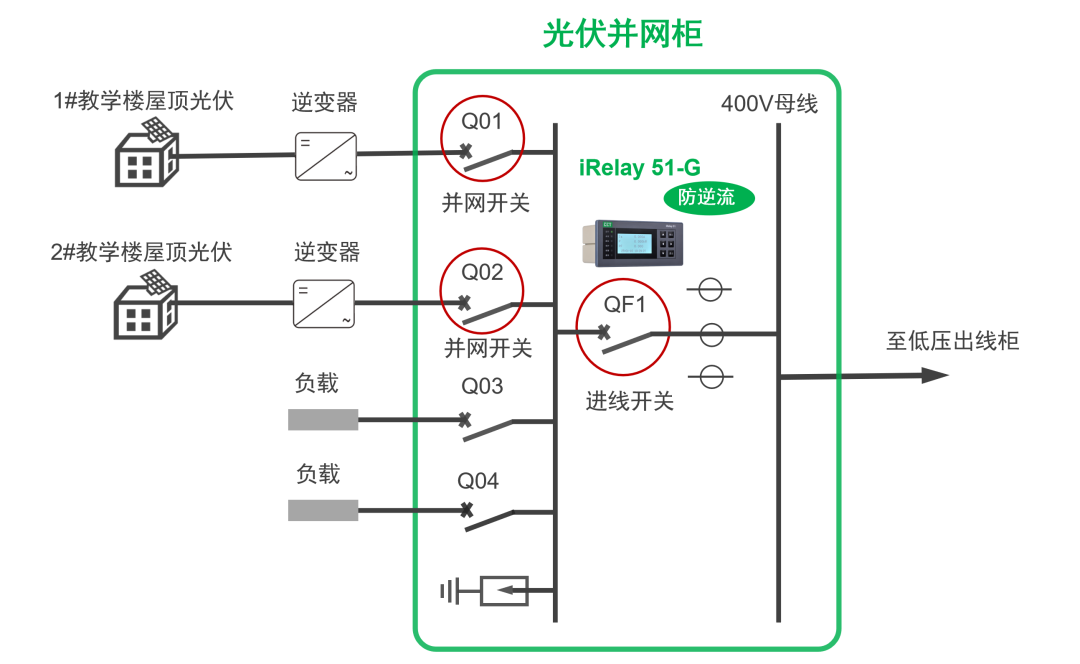

PMC-751X-G防孤岛保护可安装在10kV光伏并网进线柜中，iRelay 51-G防孤岛保护可安装在400V光伏并网进线柜中，两款装置均具备逻辑可编程功能，可根据项目现场设置并网开关分级跳闸。在下图所示400V光伏发电系统中，在光伏并网柜安装iRelay 51-G并投入逆功率保护功能。

当进线开关出现逆流，iRelay 51-G监测到逆功率后触发保护动作，选择跳开Q01并网开关，降低部分发电功率，保证全部发电自发自用；如果iRelay 51-G再次监测到逆功率，便会触发保护动作跳开Q02并网开关，避免发生电网逆流。

逆功率保护跳闸作为柔性控制的后备手段，可以在通信中断、逆变器响应不及时、负荷变化过快等极端情况下触发逆功率信号，而防孤岛保护则可以最大化保证逆变器的发电效率与稳定性，避免导致孤岛运行导致系统电压、频率失控，损坏用电设备，在实际使用中，普遍采用二者结合的方式，兼顾效率和效果，缺一不可。
