锦浪科技工商业光伏电站防逆流解决方案（一）

随着光伏装机容量的不断提升，如何平衡电网消纳成为后期光伏发展的主要问题，国家能源局近日发布《关于做好新能源消纳工作保障新能源高质量发展的通知》，《通知》针对网源协调发展、调节能力提升、电网资源配置、新能源利用率目标优化等方面提出了具体要求,并强调分布式光伏应"就地消纳"，要求新上分布式光伏设置防逆流管理。

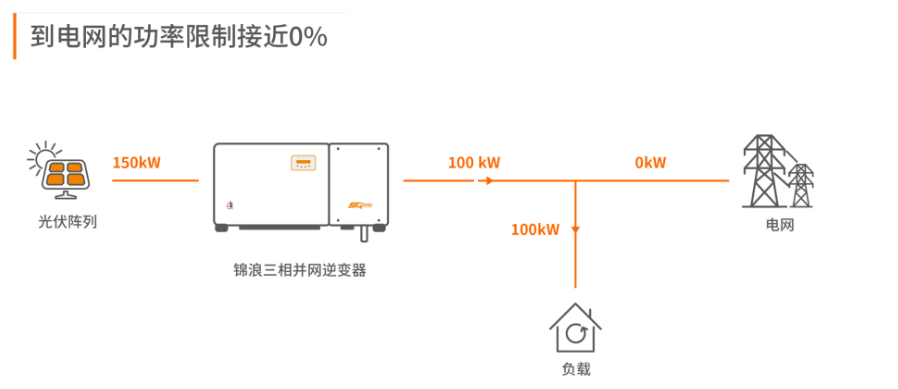

在光伏系统中，当逆变器输出功率大于本地负载的功率时，逆变器将负载不能消耗的电能输送到电网，称为逆流。而防逆流的功能是通过动态调节逆变器输出功率，防止过多的电能馈送到电网中去。本期小课堂将介绍锦浪防逆流解决方案。

左右滑动，查看更多

为什么要做防逆流

▍受变压器容量限制，当地不允许新增并网。

▍受国家或地区政策影响，光伏并网功率需要限制。

▍光伏系统完成后，审批周期内又需要使用光伏电力。

锦浪工商业防逆流解决方案

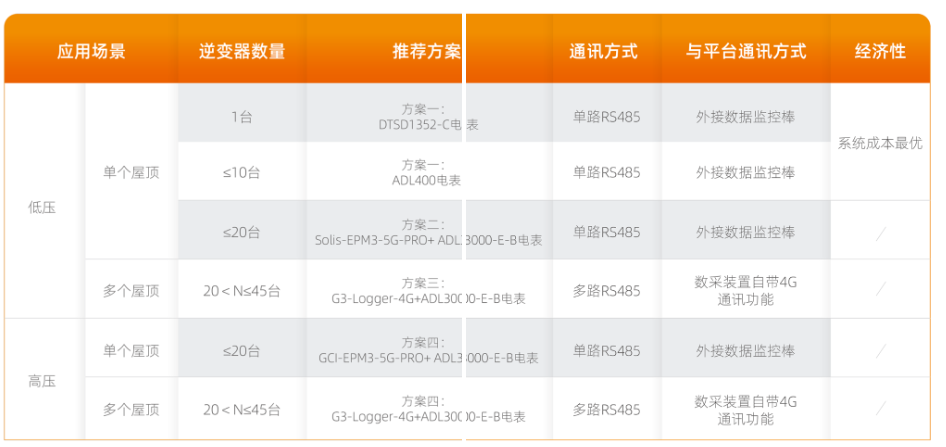

针对不同应用场景，锦浪提供多种防逆流解决方案，其具体配置和说明如下：

左右滑动，查看更多

方案一

主从防逆流+三相不平衡解决方案

锦浪提供用于防逆流的三相电表，适合仅有10台以内逆变器的工商业光伏系统。系统仅需智能电表和外置CT(电流传感器)，即可实现防逆流控制。

▍其工作原理如下：

● 电表和CT监测电网连接点的功率。

● 如果有任何一相试图向电网逆送功率，电表监测结果通过485通信向主逆变器发送信号。

● 然后逆变器调整其输出以防止能量进入电网。

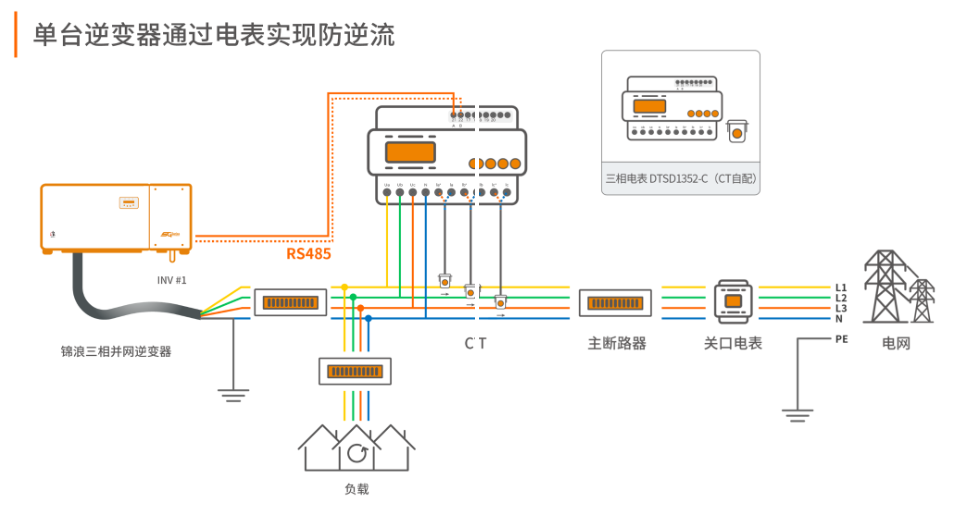

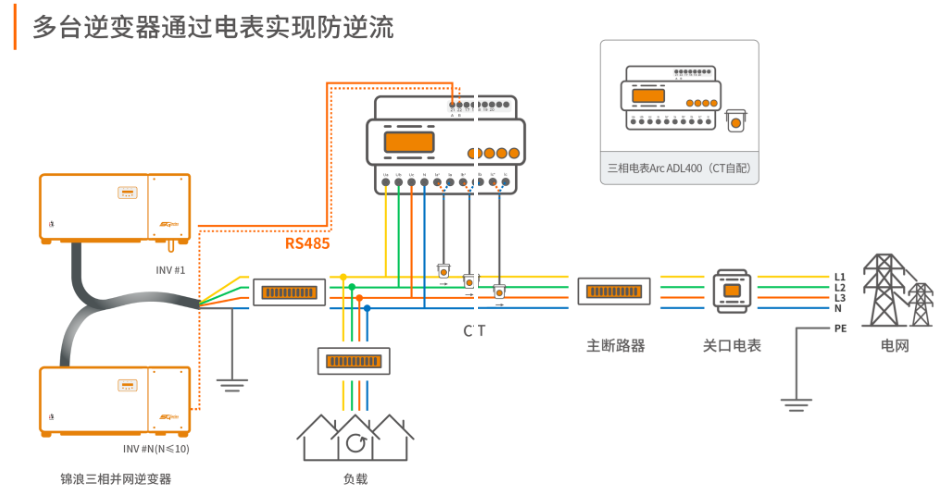

其解决方案原理图如下：

左右滑动，查看更多

左右滑动，查看更多

▍特点

● 该方案当前匹配G6-GC(100-150)K、G6-GC3P(125-150)K-NV-ND系列逆变器。

● 该解决方案最大支持10台逆变器控制。

● 如若采用多台逆变器主从防逆流控制方式，其中一台逆变器必须设置为主逆变器，其他逆变器设置为从逆变器，且电表必须和主逆变器连接。

● 此方案每次动态防逆流调整时间350ms，可实现三相不平衡负载防逆流功能。

▍基于三相不平衡负载的防逆流的控制优势

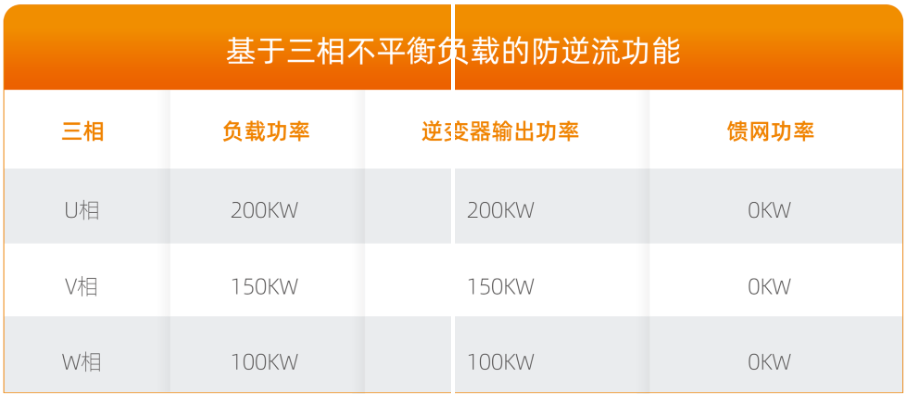

三相不平衡负载防逆流即是逆变器每相的输出功率实时跟随每相负载的功率变化，以实现每项馈网功率都约为0W。以450kW系统为例，其馈网功率变化如下：

左右滑动，查看更多

使用这种控制策略，当负载为450KW时，逆变器输出功率也为450KW，输出到电网的功率约为0。不仅没有电力输出到电网，也可以最大限度地提高逆变器的发电效益。

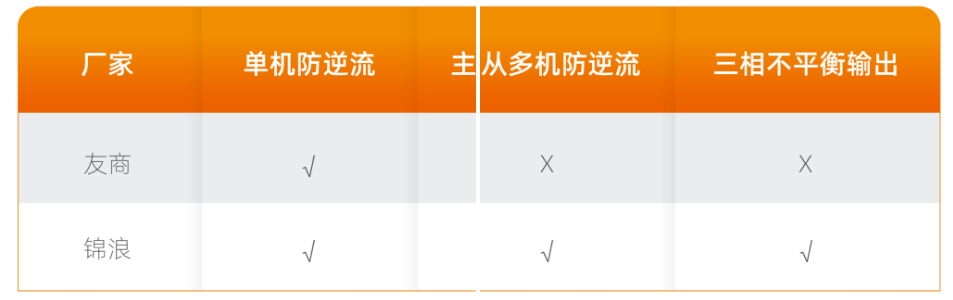

▍锦浪该防逆流解决方案与友商解决方案对比优势

锦浪防逆流解决方案与友商方案比较特点如下：

左右滑动，查看更多

▍主要优点

● 支持主从防逆流控制，10台以内逆变器系统仅需一个电表，无需其他外部控制器。

● 识别柴发和电网模式，支持与发电机构建系统实现离网运行。

● 支持三相不平衡输出，实现每相馈网功率约为0。

● 控制速度快，每次动态防逆流调整时间约350ms。

24小时负载监控

除了防逆流功能外，防逆流解决方案还具备额外的一系列增强监控和系统管理的功能。

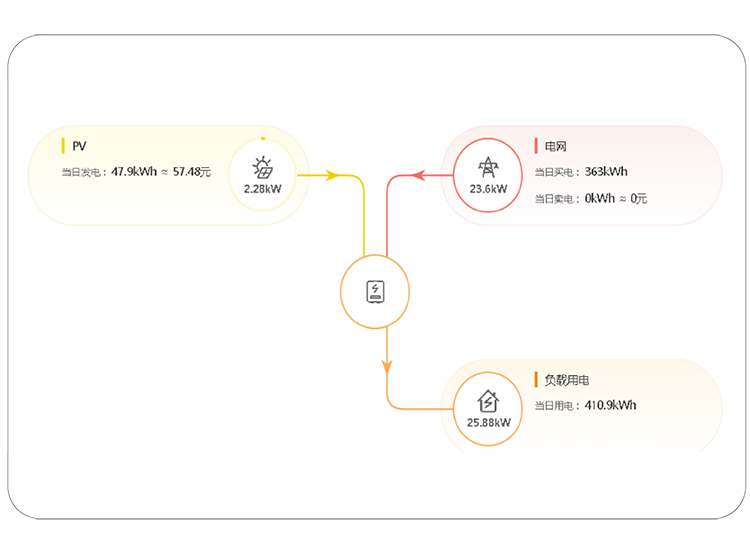

该功能可以实时跟踪光伏发电，负载功耗和电网使用情况，提供全天候的持续监测。

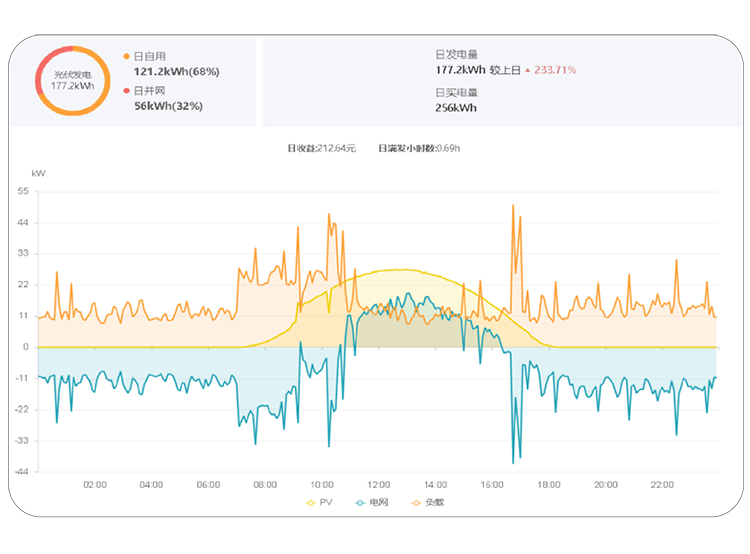

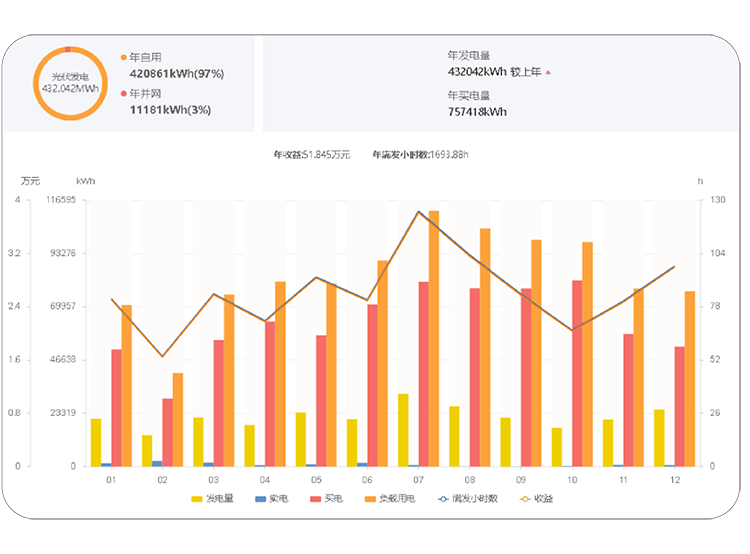

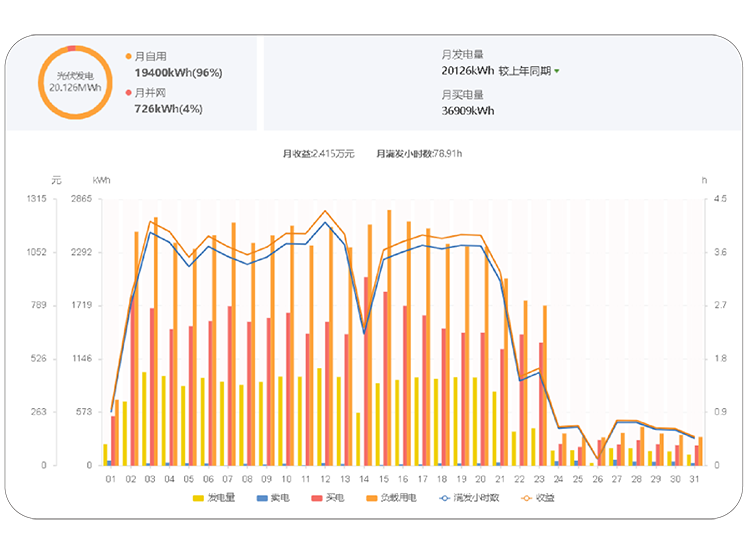

并反映负荷用电曲线(橙色)与光伏发电功率曲线(黄色)和从电网取电功率曲线(蓝色)之间的实时关系，并整体反映每日、月、年自发自用比例和馈网电量比例和记录发电和用电量的详细月度和年度统计数据，便于长期能耗监控和系统性能分析。

左右滑动，查看更多

应用案例

▍尼泊尔242kW并网光伏项目

● 机型：S6-GC110K并网逆变器

● 数量：2

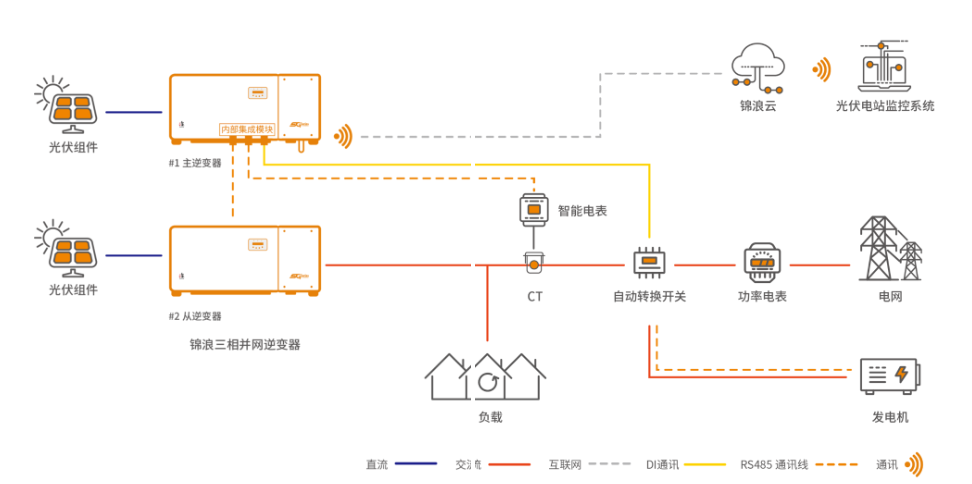

● 系统拓扑：

左右滑动，查看更多

● 效益：

该项目采用锦浪S6-GC110K逆变器，在无需外置控制器的情况下实现功率调控，并具备三相功率不平衡控制能力，提升了光伏系统发电效率。

另外，针对东南亚地区工商业电站频繁停电的应用场景，该解决方案构成的系统可自动识别交流源：当检测到柴油发电机独立供电时，系统将自动切换至发电机模式，避免逆变器向发电机馈电;

在电网模式下，逆变器执行标准防逆流方案;

在发电机模式下，确保系统独立运行，并保障柴油发电机在最低功率下运行，更多的功率通过光伏补充，从而实现电网断电情况下，光伏系统也能持续稳定的给负载供电。

总结

防逆流解决方案可有效满足“并网不馈网”的特殊政策要求。除此之外，通过防逆流解决方案在保障电网稳定运行、提升系统安全性的同时兼顾经济性、并提高能源利用效率，锦浪科技主从防逆流+三相不平衡解决方案，结构简单、经济性高且功能丰富，不但能满足每相功率的精细控制，同时能实现与发电机组网形成独立供电系统。以实现高效经济稳定的工商业光伏电力使用需求。

在下期小课堂中，我们将为大家分享其他三种解决方案，分别是针对低压多屋顶应用场景的解决方案方案，以及两种针对高压侧防逆流应用场景的解决方案，敬请期待。
