变电站综合自动化系统结构

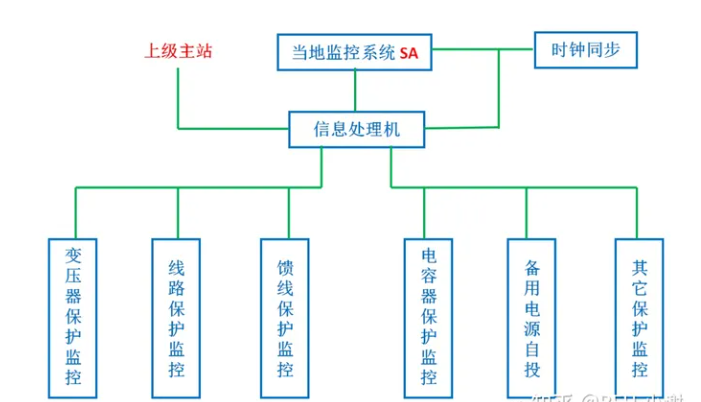

变电站综合自动化系统

变电站综合自动化系统是为了提高变电站运行效率和自动化程度而设计的一种系统，其基本功能包括以下几个方面：

数据采集与显示：这是变电站综合自动化系统执行其他功能的前提和基础。系统对模拟量、开关量、电能量以及来自其他智能设备的数据进行采集与处理，实时监视电网运行参数和设备运行状态。

微机保护：主要对站内所有的电气设备进行保护，包括线路保护、电力变压器保护、母线保护、电容器保护及备自投、低频减载等安全自动装置。

安全监视与报警并记录：对所采集的实时数据、信息进行监视，并在出现异常状态时自动报警、显示和信息上传，按时间先后顺序进行记录。这有助于及时发现变电站设备异常变化或装置内部异常，并采取相应的措施以防止事态扩大。

自动控制操作：操作人员可通过后台机屏幕对断路器、隔离开关、变压器分接头、电容器组投切进行远方操作，实现远程控制和作业，提高设备的运行效率。

电压控制和无功补偿控制：这是保证电力系统的稳定运行必要手段，也是配电网非常重要的控制目标。

目前所广泛采用分层分布分散式的变电站综合自动化系统结构。

分层分布分散式的变电站综合自动化系统

变电站综合自动化系统具有保证、可靠供电和提高电能质量的自动控制功能。电压和频率是电能质量的重要指标，因此，电压、无功控制的具体调控目标如下：

（1）维持供电电压在规定的范内;

（2）保持电力系统稳定和合适的无功平衡;

（3）保证电压合格的前提下使电能损耗为。在变电站中，对电压和无功的自动控制，主要是自动调节有载变压器的分接头位置和自动控制无功补偿设备的投、切或控制其运行工况。

电力系统的频率是电能质量重要的指标之一。电力系统频率偏移过大时，发电设备和用电设备都会受到不良的影响。

因而当系统发生有功功率缺额的事故时，迅速地切断部分负荷，减小系统的有功缺额，使系统频率维持在正常水平或允许的范围内。

在具有两路电源供电的变电所中，电源进线可分为工作电源进线和备用电源进线两种。备用电源自投装置就是当工作电源因故障被断开后，能自动的而迅速的将备用电源投入工作的装置。
