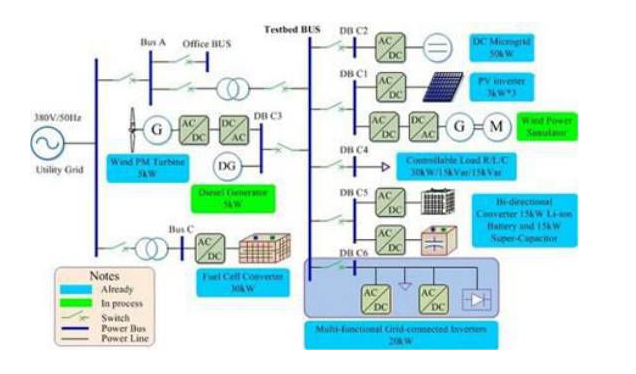

微电网的结构

微电网（Micro-Grid）由分布式电源、储能装置、能量转换装置、负荷、监控和保护装置等组成的小型发配电系统。微电网是一个能够实现自我控制、保护和管理的自治系统，既可以与外部电网并网运行也可以孤立运行。

微电网的体系结构一般采用国际上比较成熟的三层结构（许继的示范工程也是如此）：配电网调度层、微电网集中控制层、分布式电源和负荷就地控制层。

TYPE B型微电网（光储柴系统，柴油发电机组做主网）

TYPE B型微电网是一种特定的微电网系统配置。在这种配置中，系统包含光伏系统、储能系统和柴油发电机组。其中，柴油发电机组作为主网，起主要供电作用。与此同时，由于增加了储能系统，光伏系统的容量也可以相应增加。

储能系统在TYPE B型微电网中扮演着重要角色。它不仅可以保证电网的稳定性，还可以接收多余的光伏电量。因此，这种类型的微电网具有最高的可再生能源渗透率。然而，由于增加了储能系统和提高了光伏系统的容量，TYPE B型微电网的成本和投资收益率通常会比其他类型的微电网要低。

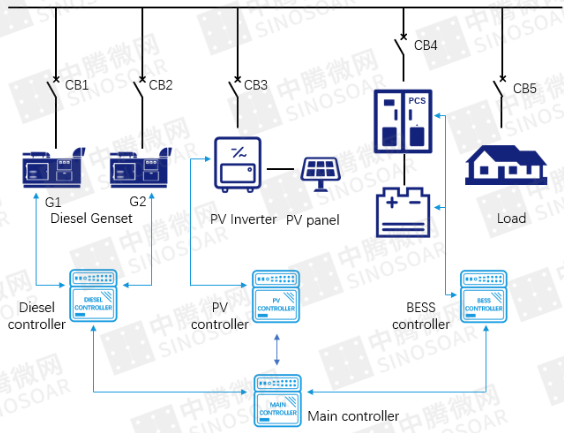

该类型微电网原理图如图：

该类型微电网的工作原理：

储能作为电压源为系统提供稳定的电压频率支撑，柴油发电机组作为备用电源。

一般情况下，光储系统联合运行为负载供电，当 P（PV）≤ P（load），负载优先由光伏供电，如果储能电池SOC高于设置的最低值，不足的电量由储能系统放电补充，如果储能电池SOC低于设置的最低值，EMS控制柴发自动启动，柴油发电机组运行在较高的功率点，与光伏系统联合为负载供电及为储能电池充电；当 P（PV）》 P（load），负载全部由光伏供电，如果储能电池SOC低于设置的最高值，多余的光伏电量为储能电池充电，如果储能电池SOC高于设置的最高值，EMS控制光伏系统限功率运行。

这种类型的电网通常装机容量都比较小，中腾微网马尔代夫26岛微电网项目部分岛屿即采用了这种模式，另外，中腾微网埃塞俄比亚项目（2MWp PV + 5.5MWh Battery + 1MW PCS + 450kW Diesel Genset）也是采用了这种运行模式。

TYPE B型微电网的特性和设计使其在特定的应用环境中非常适用，特别是在那些需要高可再生能源渗透率但又对成本有一定要求的场合。然而，具体的配置和性能还会受到多种因素的影响，包括地理位置、气候条件、能源需求以及当地政策等。

在TYPE B（或B型）微电网中，系统包含光伏系统、储能系统和柴油发电机组。其中，柴油发电机组作为主网，而储能系统的存在使得光伏系统的容量可以相应增加。

储能系统在B型微电网中起到关键作用，它不仅可以确保电网的稳定性，还可以接收多余的光伏电量。因此，这种微电网类型具有最高的可再生能源渗透率。然而，由于增加了储能系统和提高了光伏系统的容量，B型微电网的成本和投资收益率通常会比其他类型的微电网要低。
