光伏逆变器（PV inverter或solar inverter）是一种将光伏（PV）太阳能板产生的可变直流电压转换为市电频率交流电（AC）的设备。它可以将光伏太阳能板产生的直流电转换为符合电网要求的交流电，从而供应给离网的电网或反馈回商用输电系统使用。光伏逆变器是光伏阵列系统中的关键设备之一，具有直交流变换功能，同时还可以配合光伏阵列的特殊功能，例如最大功率点追踪及孤岛效应保护。

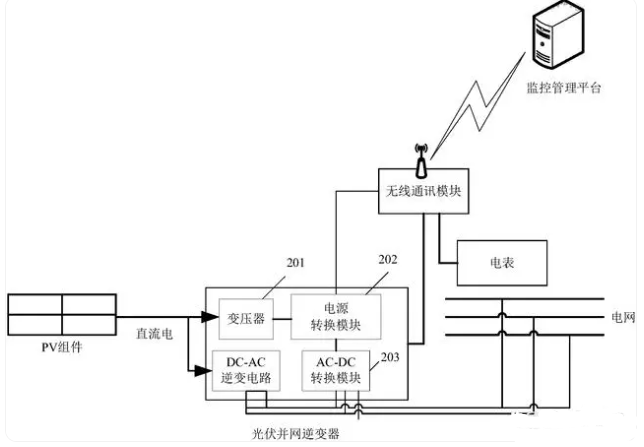

光伏逆变器的组成部分主要包括功率模块、直流输入接口、控制单元以及其他辅助元件。功率模块负责实现直流电到交流电的转换，而控制单元则根据系统需求和电网标准来控制功率模块的工作。此外，光伏逆变器还包括保护电路、过滤杂波、稳定电压和电流等功能的辅助元件。

光伏逆变器有哪些元件组成

光伏逆变器主要由以下几个主要元件组成：

功率模块：这是光伏逆变器的核心部分，负责实现直流电（DC）到交流电（AC）的转换。功率模块通常包含多个功率半导体器件，如晶体管、绝缘栅双极晶体管（IGBT）或金属氧化物半导体场效应晶体管（MOSFET）等。

直流输入接口：这是光伏逆变器的输入端，用于接收来自太阳能电池板的直流电。直流输入接口通常包括保险丝、防雷模块等，以保护逆变器免受电压突波和反向电流的影响。

控制单元：这是逆变器的“大脑”，根据系统需求和电网标准，控制功率模块的工作，确保输出的交流电频率、相位和电压等参数满足要求。控制单元通常包含微处理器和相关的软件算法。

其他辅助元件：除了上述核心元件外，光伏逆变器还包括断路器、滤波器、电抗器、变压器、接触器以及机柜等辅助元件。这些元件在逆变器的正常运行中起着关键的作用，如保护电路、过滤杂波、稳定电压和电流等。

光伏逆变器是什么负载类型

光伏逆变器所带的负载类型多种多样，具体取决于其应用环境和所连接的设备。

从大的分类来看，光伏逆变器所带负载可以分为蓄电池充电性负载和电器用电性负载。电器用电性负载包括照明、电热、电子产品（如电视机、计算机等）。这些负载的功率特性各不相同，例如电热、普通照明等负荷，其功率为电压平方函数，而带有电子镇流器的照明电器则由于电子镇流器内部有整流环节，其负载功率特性受频率影响非常小。

另一方面，电动机动力负载也是光伏逆变器常见的负载类型。这类负载包括光伏水泵等，其可以通过调节电压和交流供电频率方法加以调节。电动机等感性负载启动功率可能是额定功率的5~7倍，因此在计算逆变器的功率时，必须将这些负载的启动功率考虑进去。

光伏逆变器的原理

直流电转换为交流电

通过功率半导体器件（如绝缘栅双极晶体管，IGBT）的开关动作，将直流电转换为交流电。

电压变换

通过变压器或电抗器等设备，将转换后的交流电进行升压或降压，以适应不同的应用需求。

滤波和调节

通过滤波电路和调节电路，使得输出的交流电质量满足并网标准。
