Node-RED实现电表数据采集并上云

本案例将通过Docker容器安装DLT-645协议插件采集实现电表数据上云，前面已经讲过Modbus RTU协议通过Node -RED上云，如果采用支持Modbus RTU电表可以参考之前的“Docker容器实现边缘采集”。

首先需要搭建Node-RED运行环境，可以参考以往案例，也可以直接百度搜索，接下来的部分都是在搭建好环境的基础上进行。

安装插件

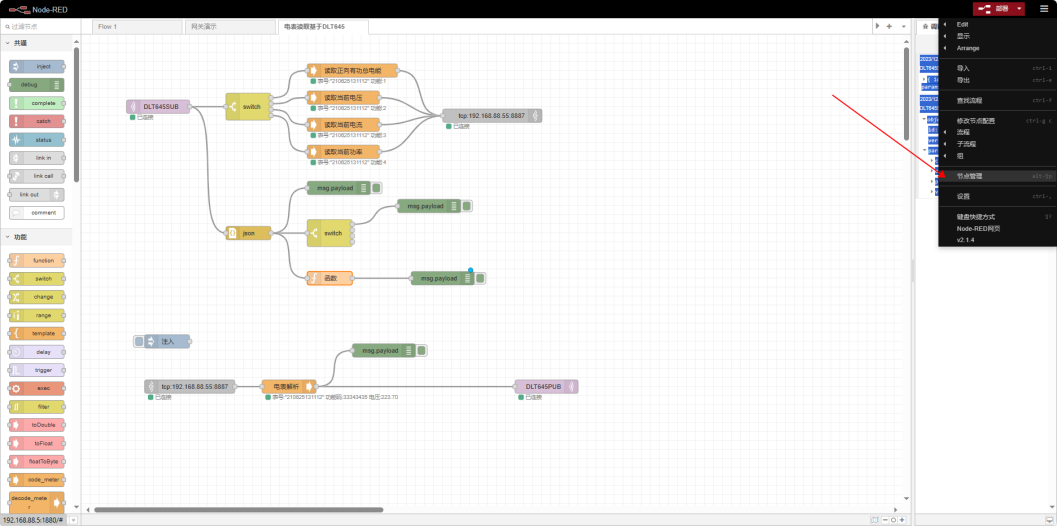

打开“菜单”选择“节点管理”在点击控制板，选择“安装”；

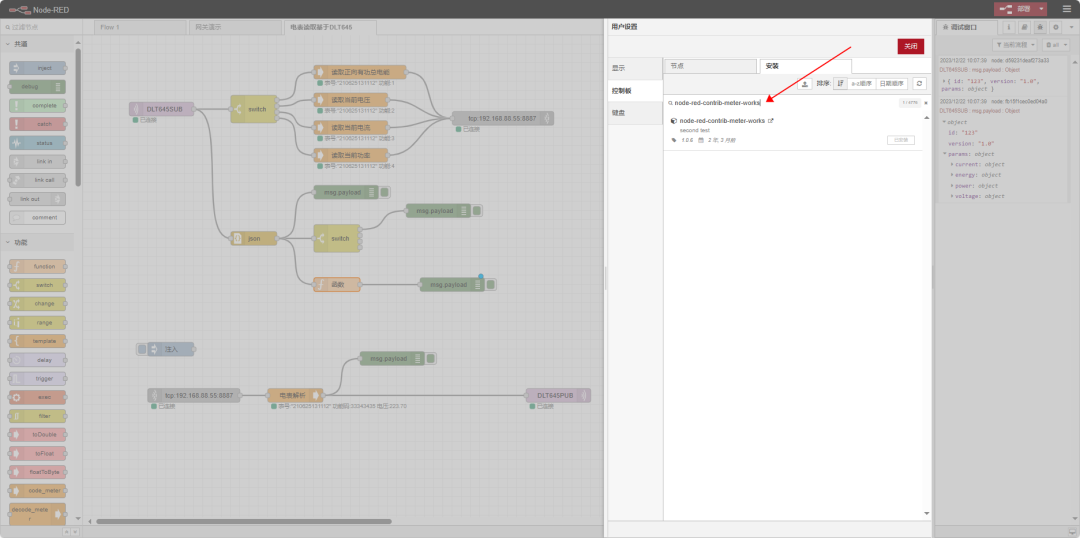

搜索插件“node-red-contrib-meter-works”，点击安装即可，该插件由Node-RED社区的三方开发者制作的免费插件。

创建“流程”

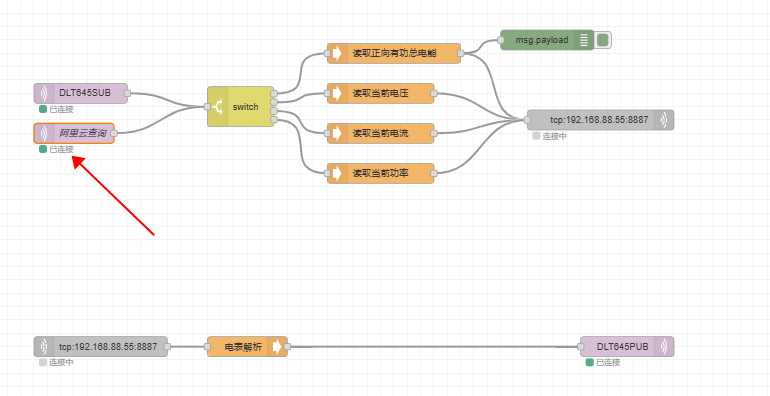

这次使用MQTT服务器来转发数据，Node-RED内置MQTT3.1.1协议可以快速接入云服务器，创建一个“MQTT IN”节点用于接收平台请求数据；

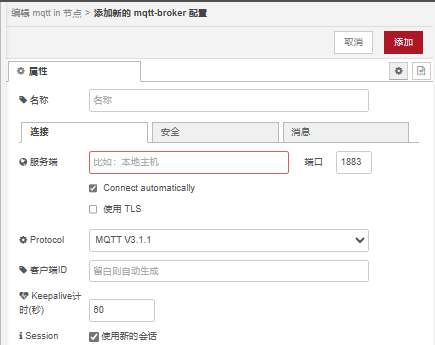

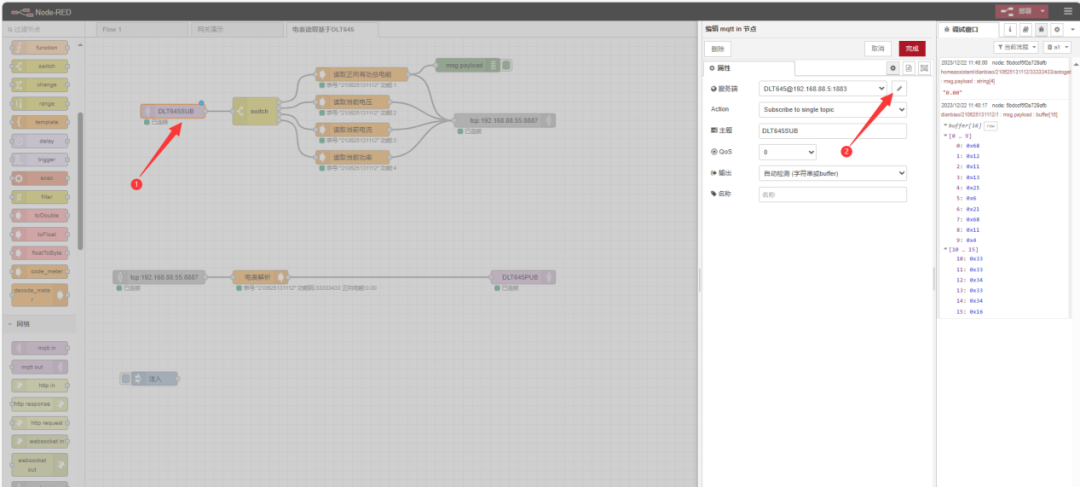

上图“2”为添加一个MQTT连接（通过EMQX搭建的私有服务器，使用阿里云、ONENET等支持标准MQTT3.1.1服务器与此处类似）；

以阿里云为例演示如何配置标准MQTT3.1.1服务连接方法。

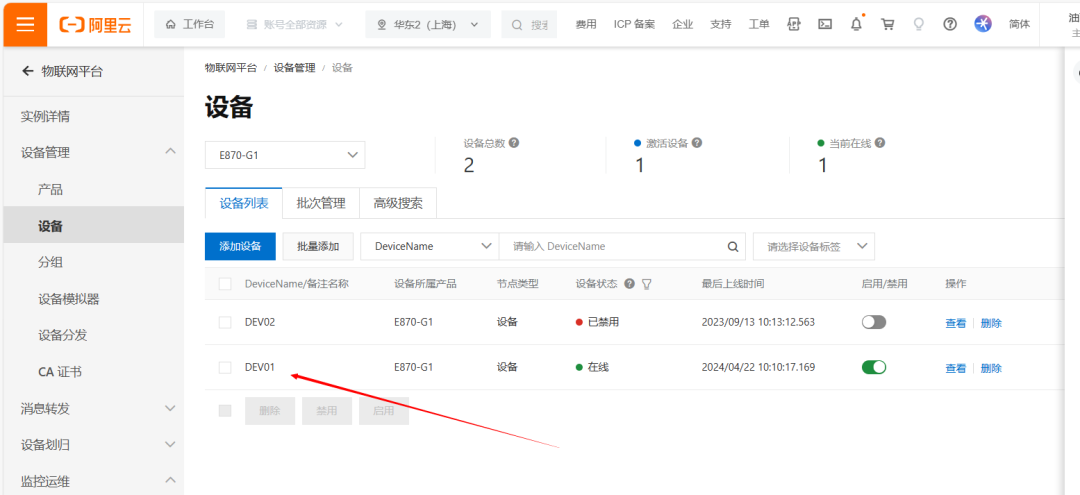

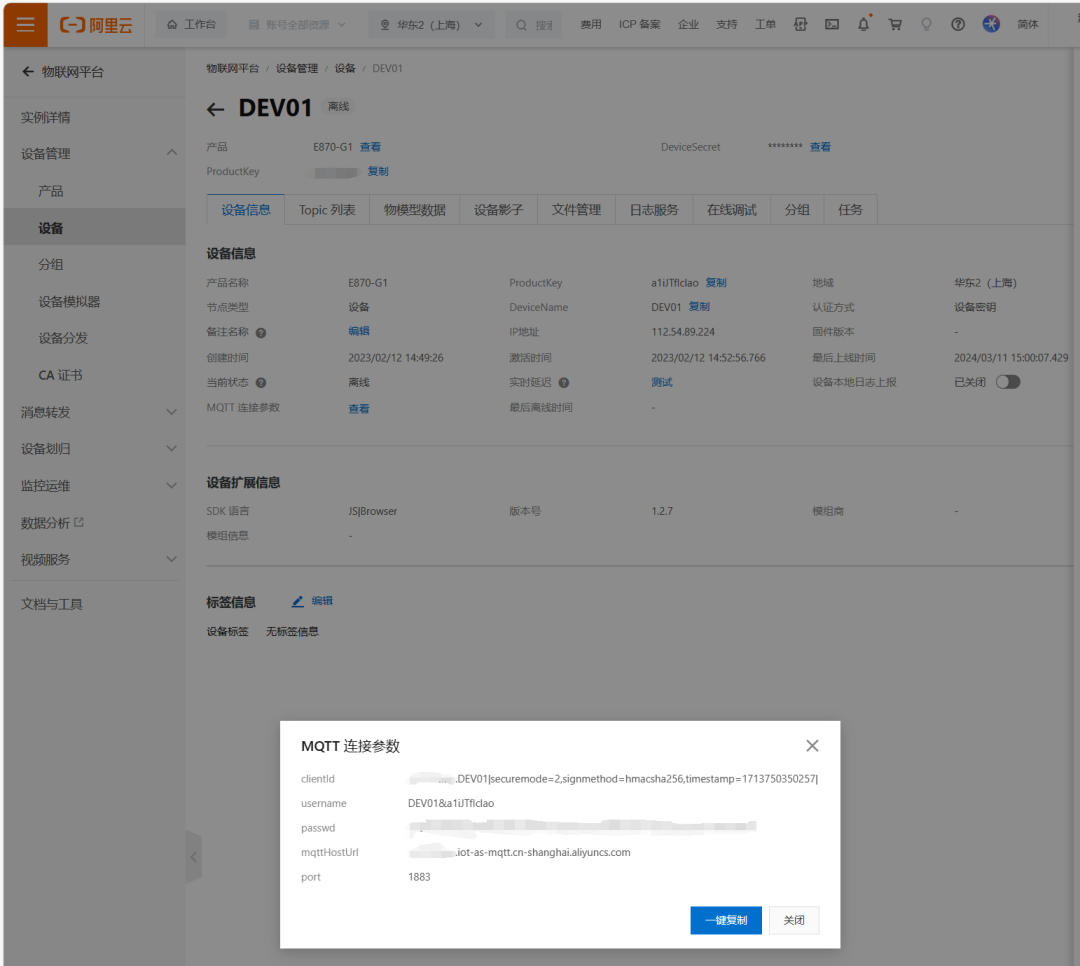

登录阿里云查询三要素；

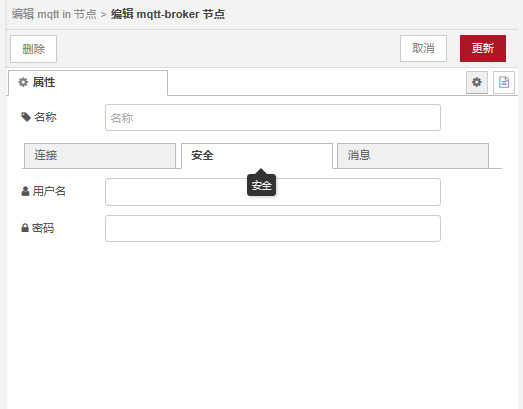

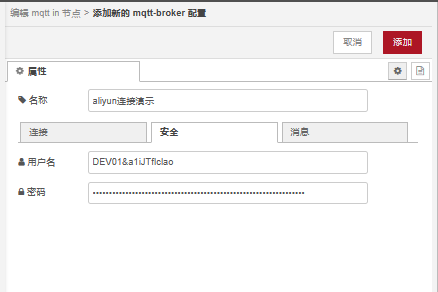

填入上面查询得到的三要素；

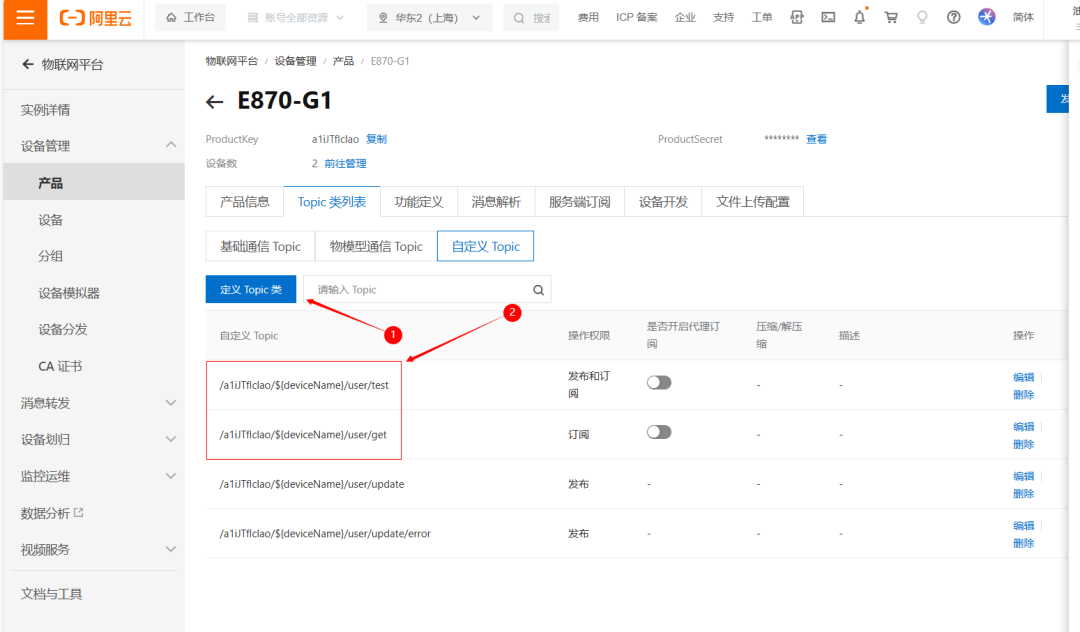

查询或定义用于测试的Topic，也可以使用标准物模型的订阅发布Topic，如果使用标准物模型需要加入编解码过程，笔者这里先不讲，大家可以自己先研究下，只需要使用一个节点一个脚本即可实现；

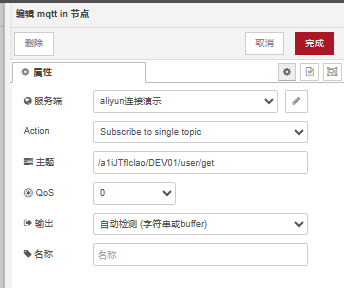

配置订阅地址（也就是刚才选择的MQTT IN节点）：

点击部署，连接成功后于节点下方会提示“已连接”代表设备连接服务器成功，并成功订阅；

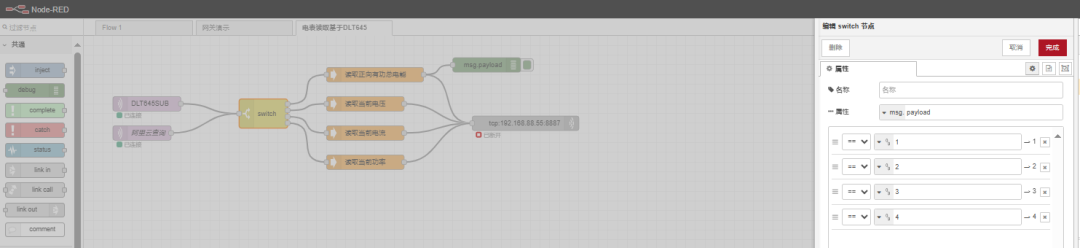

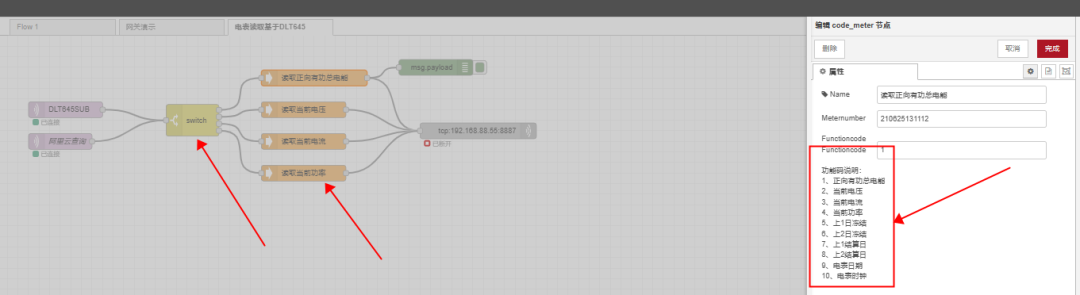

code_meter（DLT654查询节点）采用固定查询方式，为了实现不同的数据查询引入“SWITCH”节点，如若使用阿里云标准物模型就可以在“SWITCH”节点前加入“function”节点实现数据的解码；

笔者为了演示方便直接使用服务器下发“1”“2”“3”“4”分别代表查询“正向有功功率”“当前电压”“当前电流”“当前功率”；

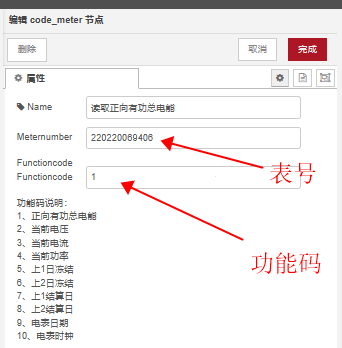

配置code_meter节点的表号和功能码，按照相同方法配置“当前电压”“当前电流”“当前功率”；

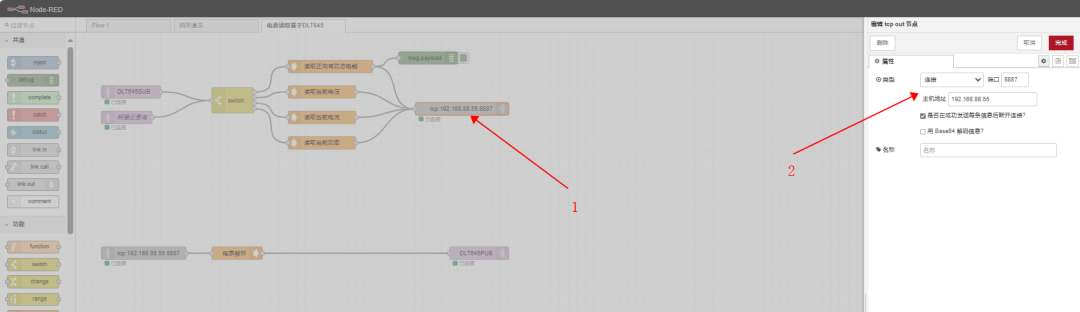

DLT645是一个用于串口的收发协议，笔者暂时没有测试过Node-RED直接驱动串口节点（node-red-node-serialport），并且搭建Node-RED的USB被之前搭建的3D打印机（Kilpper）占用，不想调试参数，这里就使用串口服务器来转发数据，添加网络节点“tcp out”;

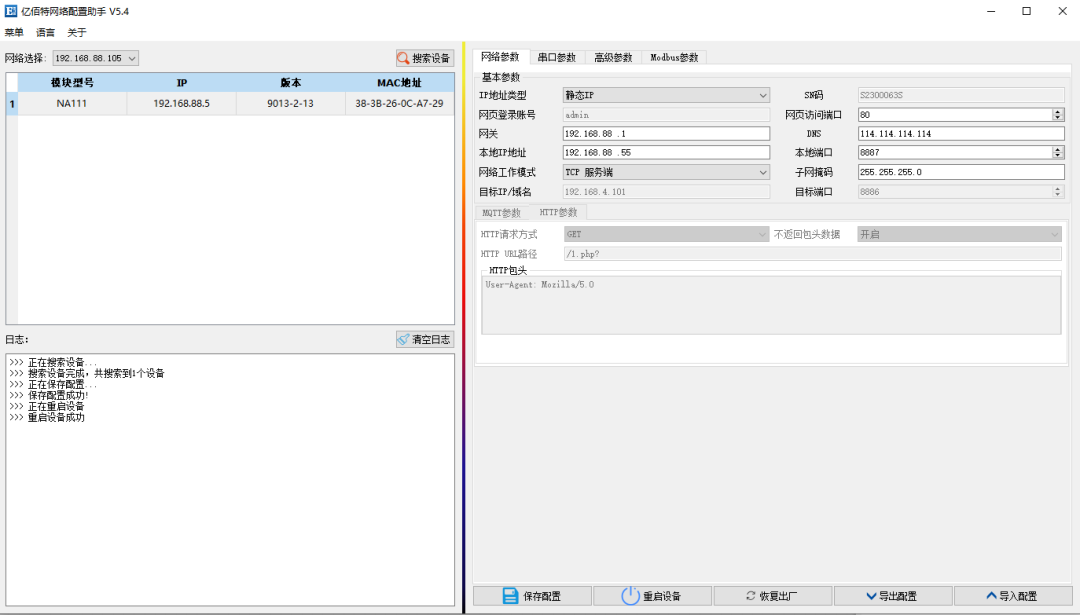

根据配置的服务器参数配置串口服务器网络参数和串口参数，DDSU666电表默认采用2400-8O1，将串口服务器的串口参数与电表一致；

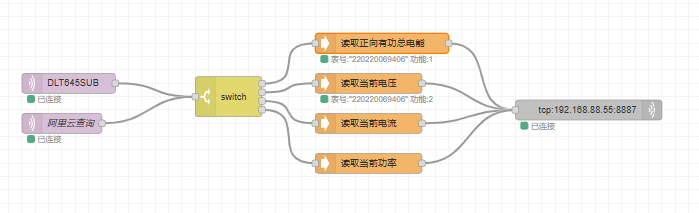

至此已经完成指令发送的全部过程，如下所示。

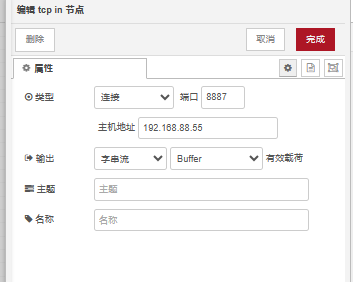

接下来处理电表返回数据，配置“tcp in”节点采集串口服务器返回数据；

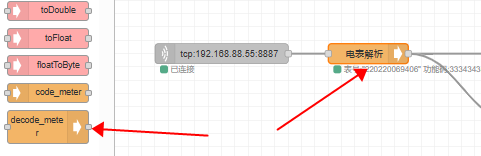

添加“decode_meter”节点解析电表返回参数；

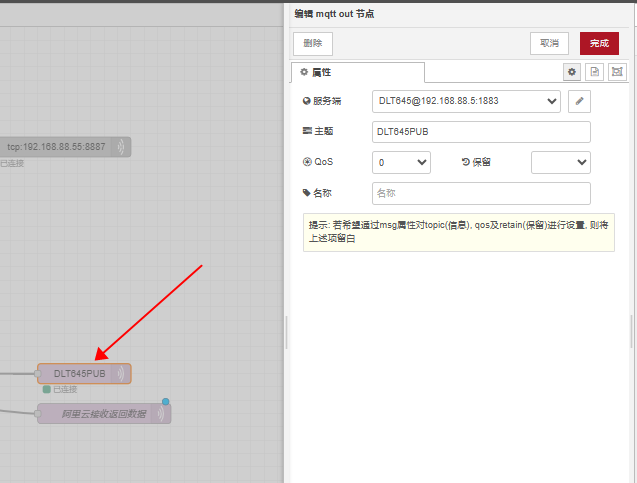

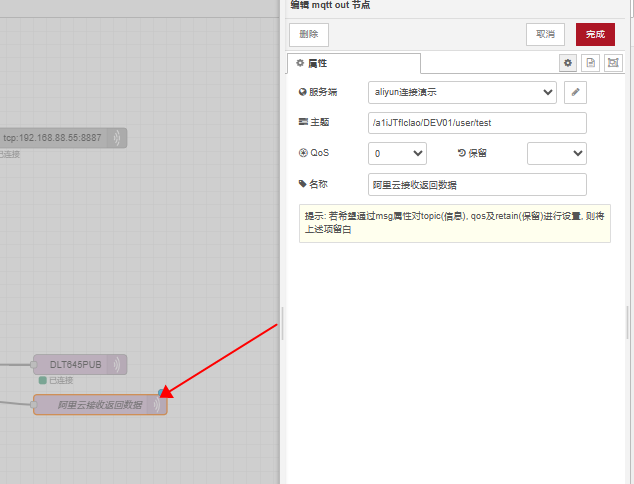

配置发布地址用于向服务器返回采集数据，一图为自建MQTT服务器，二图为阿里云MQTT服务器；

至此就完成了Node-RED服务器采集DLT645电表全部流程。

测试演示

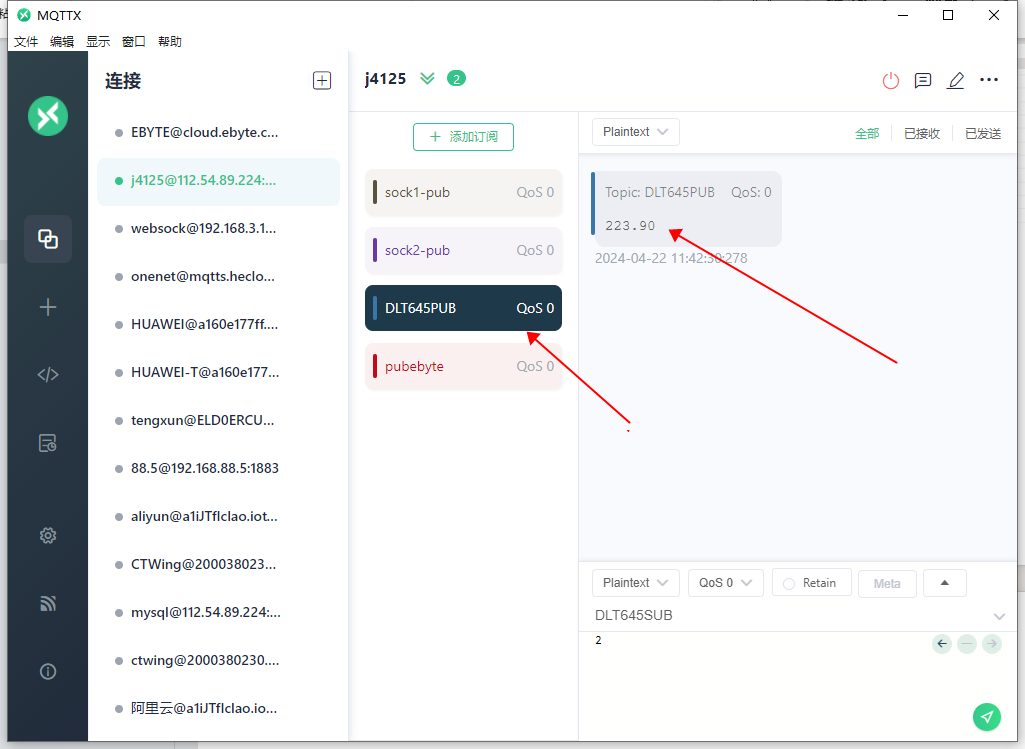

自建服务器查询当前电压，利用MQTTX连接服务器，向Node-RED订阅地址“DLT645SUB”发送数据2，就会从Node-RED发布地址“DLT645PUB”收到当前电压值，发送其他指令代码也会收到对应数据；

利用阿里云查询“当前电压”，利用云服务器调试接口向“/a1iJTfIclao/DEV01/user/get”Node-RED订阅地址发送数据2，就会从Node-REN发布地址“/a1iJTfIclao/DEV01/user/test”收到当前电压值，发送其他指令代码也会收到对应数据；

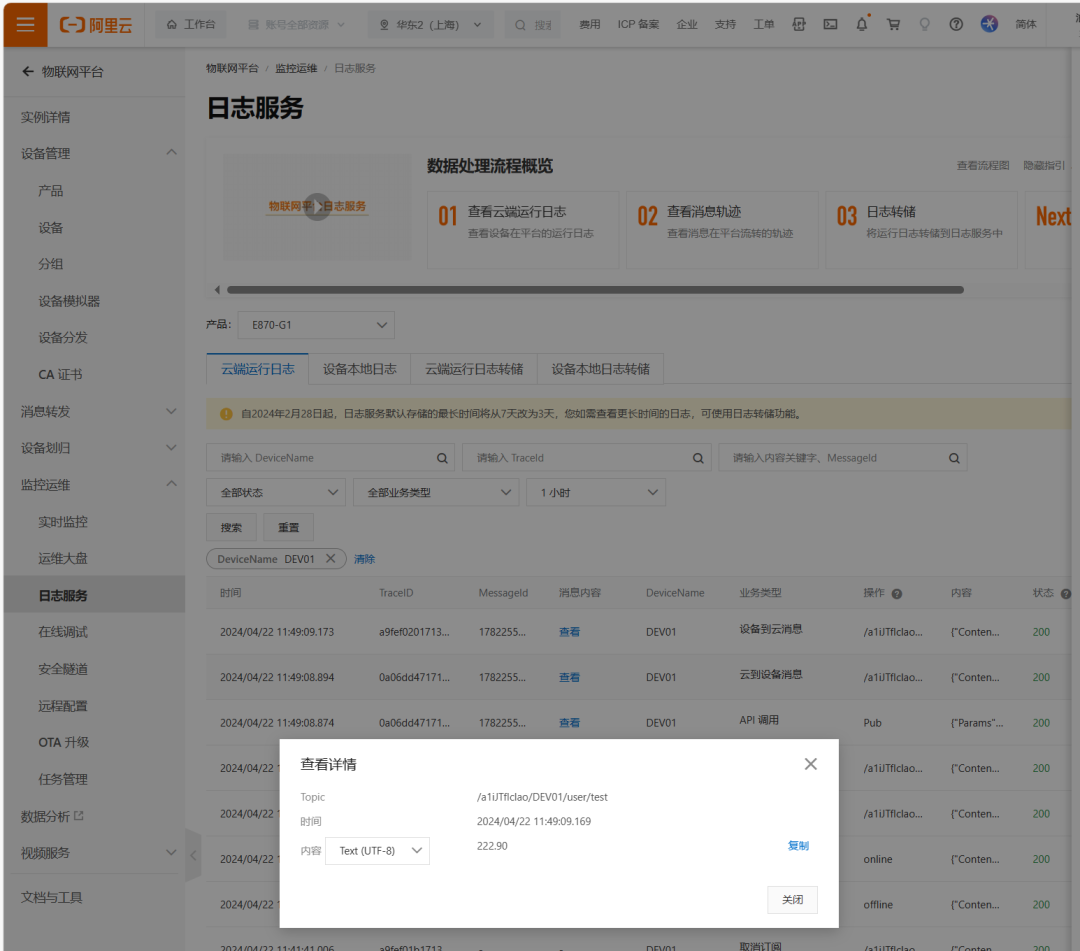

查询MQTT日志，电表返回数据成功传输到服务器；

如果采用物模型就可以利用阿里云的提供的安卓软件“云智能”查看DDSU666的采集的参数。

产品推荐

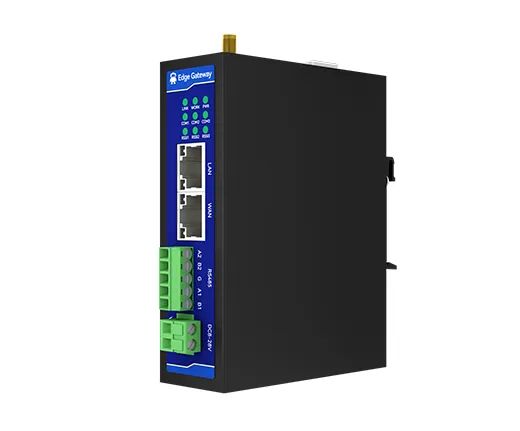

E870-G1边缘计算网关是基于亿佰特自行研发的通讯协议《亿佰特云设备通讯协议》开发的以太网/4G边缘采集云网关，可通过服务器下发指令到设备达到控制或采集功能；可采集500个边缘数据点。设备上支持多种协议（TCP、UDP、MQTT）接入服务器，支持心跳包、注册包设置；同时该产品支持多种配置方式，支持网页平台；采用工业级设计标准，保证设备的高可靠性。
