CET建筑光储直柔解决方案，助力实现低碳建筑绿

“光储直柔”建筑配电系统可有效解决电力系统零碳化转型的两个关键问题：增加光伏建筑一体化的装机容量和有效消纳波动的可再生能源发电量。从综合能效、电网扩容依据、电网调度、安全可靠性等角度来看，光储直柔优势明显，能够实现更优质的电能质量、更高的效率和更低的成本。

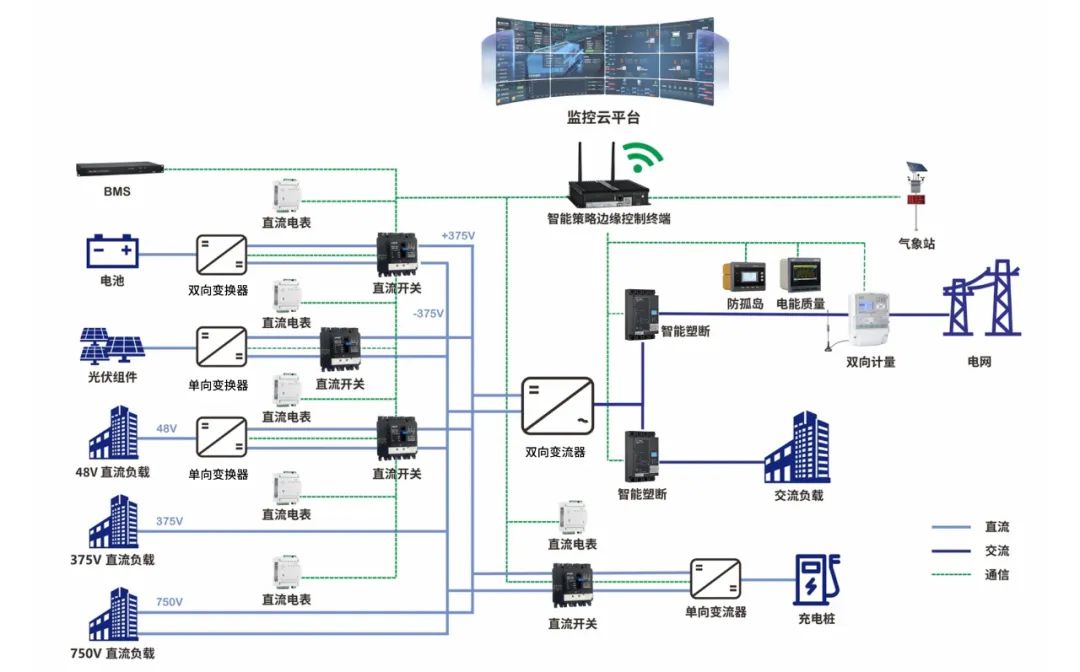

CET建筑光储直柔系统解决方案通过搭建光储直柔综合管理控制系统可监视系统内光伏、储能、各类交直流负荷，通过单双向变换器以及双向变流器将交直流系统进行互联，通过自动控制策略自主进行柔性调节保证系统的安全稳定运行，充分发挥系统柔性，使建筑从电能的“消费者”转变为“供能者”，为园区建筑、高速服务区建筑等场景提供先进的光储直柔解决方案。

光伏监视与管理

· 光伏发电实时运行状态监视及各项数据直观展示

· 变流器实时运行参数和报警信息统一监控管理

· 基于光伏组件整体离散率在线诊断光伏组件故障

储能监视、管理与控制

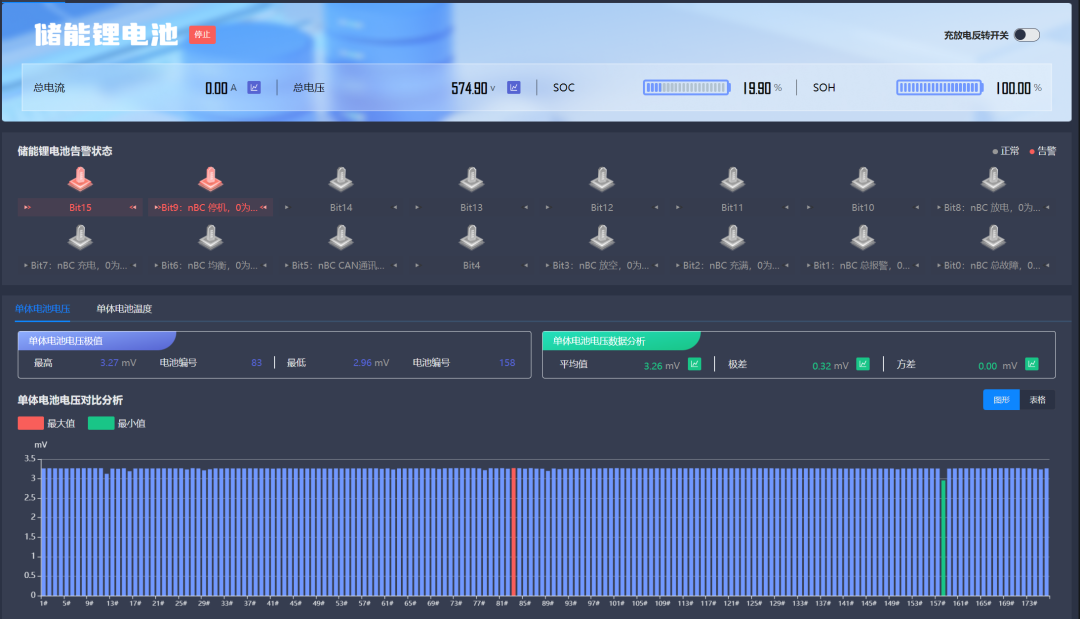

·储能单体电池实时运行状态监视及各项数据直观展示

· PCS实时运行参数和报警信息统一监控管理

· 结合用电情况给出最符合实际运行情况的储能运行策略

负荷运行管理

·对各区域接入的负荷用电数据进行实时监视

·对当前时间运行累计的负载用能情况进行监视

智能柔性控制

·光伏数据、储能数据、充电桩数据、各负荷用电数据实时采集分析

·对直流母线运行状态、各重要设备运行状态进行实时监控

·支持多种能量调度和管理策略，支持自行定制控制策略

案例应用

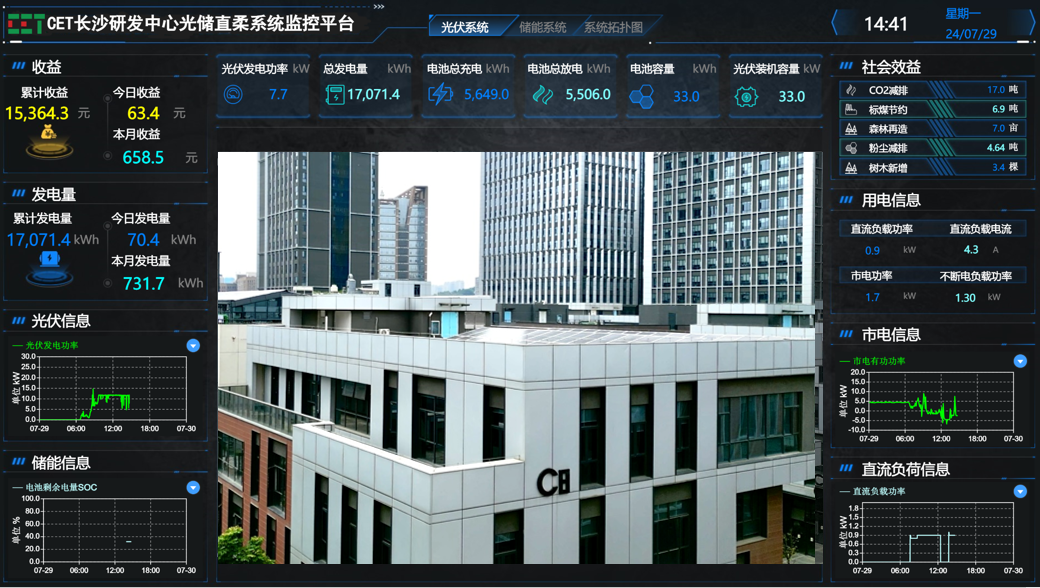

在CET长沙研发中心光储直柔微网智能监控项目中，项目建设30kW屋顶光伏、30kW/33kWh储能、预留7kW充电桩，直流母线电压等级为750V及220V。

通过采用CET建筑光储直柔解决方案及配套产品，该项目实现了园区光伏、储能、各负荷分项用电等数据实时采集，直流母线运行状态、各重要设备运行状态的实时监控，并能根据园区建筑的用电行为实现直流微网的能量调控，在光伏自消纳率最大的基础上保证直流微网安全稳定运行。

目前该项目已经稳定运行1年，光伏累计发电量17000kWh，日均发电量65kWh，过去的一年里，长沙研发中心购电量下降50%，在夏季可保证大部分动力用电来源于清洁能源，减少建筑碳排放，实现低碳建筑绿色用电。
