被动式防孤岛保护装置-电网与分布式发电连接状

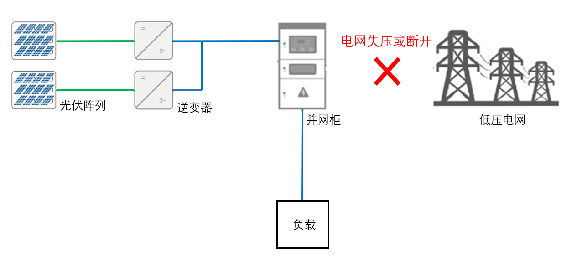

防孤岛保护装置（Islanding Protection Device）是一种用于检测电网与分布式发电系统（如光伏、风电等）之间连接状态的设备。当电网出现故障或断开连接时，防孤岛保护装置能够及时检测到并切断分布式发电系统与电网的连接，以防止孤岛现象的发生。孤岛现象是指在电网故障或断开连接的情况下，分布式发电系统仍然向局部电网供电，可能导致设备损坏、人身安全事故等问题。

防孤岛保护装置的工作原理

防孤岛保护装置的工作原理主要是通过检测电网的电压、频率、相位等参数的变化来判断电网是否正常。当电网出现故障或断开连接时，这些参数会发生变化，防孤岛保护装置能够检测到这些变化并及时切断分布式发电系统与电网的连接。

1. 电压检测 ：当电网电压下降到一定阈值以下时，防孤岛保护装置会认为电网出现了故障或断开连接，从而触发保护动作。
2. 频率检测 ：电网频率的异常变化也是判断电网状态的重要依据。当频率偏离正常范围时，防孤岛保护装置会触发保护动作。
3. 相位检测 ：电网的相位变化也可以作为判断电网状态的依据。当相位发生突变时，防孤岛保护装置会认为电网出现了故障或断开连接。

防孤岛保护装置的分类

根据检测方法和应用场景的不同，防孤岛保护装置可以分为以下几种类型：

1. 被动式防孤岛保护装置 ：主要通过检测电网的电压、频率等参数的变化来判断电网状态。被动式防孤岛保护装置的响应速度相对较慢，但成本较低。
2. 主动式防孤岛保护装置 ：除了检测电网参数外，还会主动向电网注入特定的信号，通过分析信号的反馈来判断电网状态。主动式防孤岛保护装置的响应速度较快，但成本较高。
3. 混合式防孤岛保护装置 ：结合了被动式和主动式防孤岛保护装置的优点，具有较高的检测准确性和响应速度。

安科瑞被动式防孤岛保护装置

AM5SE-IS防孤岛保护装置主要适用于35kV、10kV及低压380V光伏发电、燃气发电等新能源并网供电系统。 具有：逆功率保护、频率保护（低频减载/高频保护）、频率突变跳闸、有压自动合闸、三段式过流保护（可经低电压闭锁、可带方向闭锁）、反时限过流保护等保护功能 根据 GB/T 50865-2013 ”当光伏发电系统设计为不可逆并网方式，应配置逆向功率保护设备。当检测到逆向电流超过额定输出的5%时，光伏发电系统应在2s内自动降低出力或停止向电网线路送电。

结论

防孤岛保护装置是确保分布式发电系统安全运行的重要设备。随着分布式发电技术的不断发展，防孤岛保护装置的设计和应用也将不断优化和创新。
