光伏逆变器的分类

光伏逆变器是光伏发电系统的核心设备，其主要功能是将光伏发电系统所发的直流电转化成交流电，并跟踪光伏组件阵列的最大输出功率，将其能量以最小的变换损耗、最佳的电能质量用于电器设备应用或馈入电网。

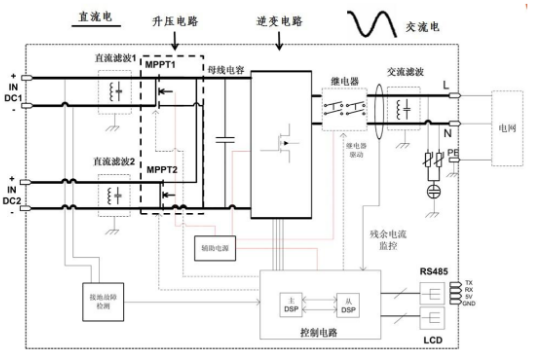

光伏逆变器的

光伏逆变器主要由输入滤波电路、DC/DC MPPT电路、DC/AC逆变电路、输出滤波电路、核心控制单元电路组成。光伏逆变器根据输出交流电压的相数，可分为单相逆变器和三相逆变器；根据应用在并网发电系统，还是离网发电系统中，可分为并网逆变器和离网逆变器；根据应用的光伏发电类型，可分为集中式光伏发电逆变器和分布式光伏发电逆变器；根据能量是否存储，可分为并网逆变器和储能逆变器；根据技术路线的不同，可以分为集中式逆变器、组串式逆变器、集散式逆变器和微型逆变器。

几种逆变器类型的优劣势比较

按照光伏逆变器的技术路线，可以将光伏逆变器分为集中式光伏逆变器、组串式光伏逆变器、集散式光伏逆变器和微型逆变器。

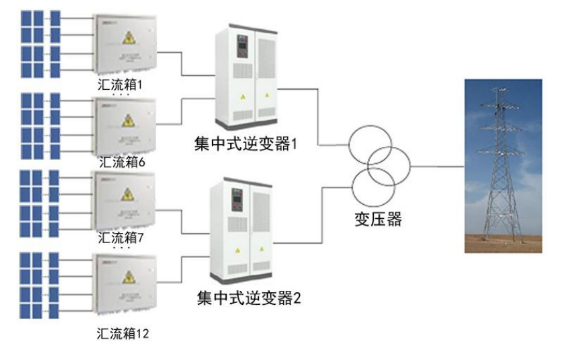

1集中式光伏逆变器

将大量并行的光伏组件串连到同一台集中逆变器的直流输入端，汇总成较大直流功率，再转变为交流电的一种电力电子装置，其功率相对较大，单机容量一般为500kW以上。它具有输出功率大、技术成熟，以及电能质量高、成本低等优点，但其最大功率跟踪电压范围比较窄，组件配置灵活性较低，发电时间短，因此，要求光伏组件之间具有较高的匹配性，一旦出现多云、部分遮荫，或单个组串故障，将影响整个光伏发电系统的效率和产能。

2组串式光伏逆变器

组串式光伏逆变器的逆变方式是对单串或数串光伏组件进行单独的最大功率点跟踪，再经过逆变以后并入交流电网，一台组串式逆变器可以有多个最大功率峰值跟踪模块，单机容量一般在200kW以下。组串式光伏逆变器最大功率跟踪电压范围宽，组件配置灵活，发电时间长。而且，其功率密度高，安装维护简单，可满足户内、户外等不同的应用环境要求，广泛应用于规模较小的电站，如户用分布式发电、中小型工商业屋顶电站等，也可应用于地形复杂的大型地面电站。

3集散式逆变器

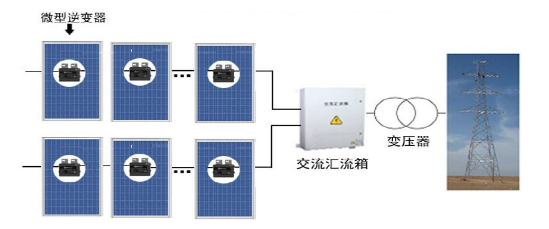

微型逆变器的逆变方式是每个微型逆变器一般只对应单块或数块光伏组件，可以对每一块光伏组件进行单独的最大功率点跟踪，再经过逆变以后并入交流电网。微型逆变器的单体容量一般在5kW以下。微型逆变器能够对每块光伏组件进行独立的最大功率跟踪控制，从而实现对每块光伏组件的输出功率进行精细化调节及监控。

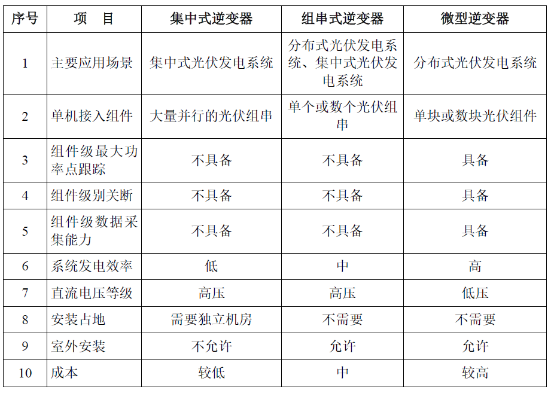

三种不同逆变器的对比

三种不同逆变器的对
