前言

低压配电系统是指用于将来自电源的电能按照一定的电压等级和负荷要求分配到用户终端的系统。该系统内设备通常的电压等级在1000V AC和1500V DC及以下。

低压配电系统是指用于将来自电源的电能按照一定的电压等级和负荷要求分配到用户终端的系统。

在低压配电系统中，电路的绝缘性能和线路相序关乎配电系统的正常运行以及电气安全。《交流1000V和直流1500V及以下低压配电系统电气安全 防护措施的试验、测量或监控设备》GB/T 18216和《低压电气装置 第6部分:检验》GB/T 16895.23-2020，对于低压配电系统中电气设备的绝缘电阻和线路相序测试提出了明确的要求。

该系统内设备通常的电压等级在1000V AC和1500V DC及以下。

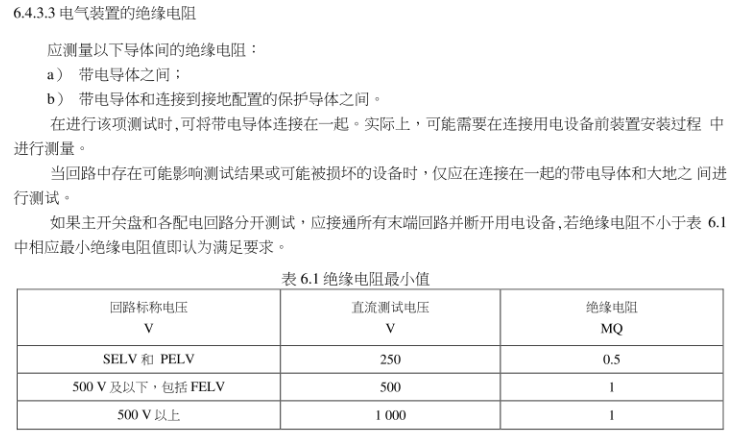

低压配电系统的绝缘性能要求

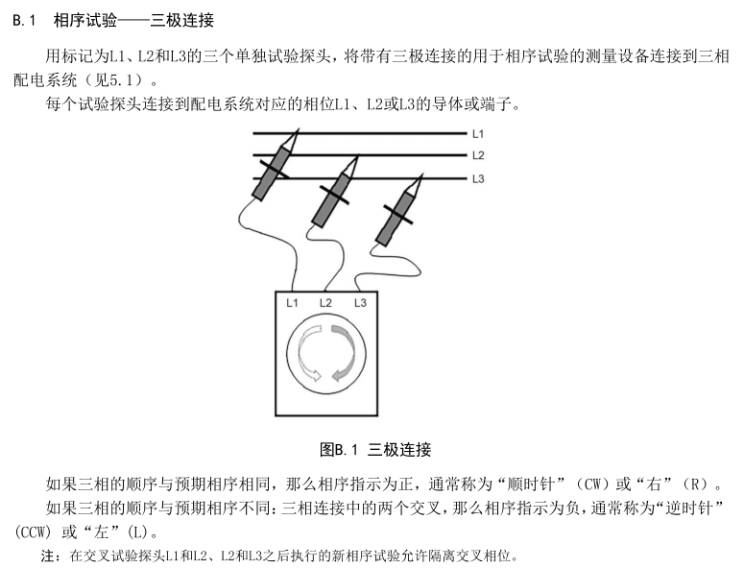

低压配电系统的相序测试要求

福禄克 1508绝缘电阻测试仪和福禄克 9040相序旋转指示仪可帮助用户快速判断设备的绝缘性能和线路的相序正确性，降低设备安装和运行过程中存在的风险。

1

绝缘性能的重要性

配电系统需要有足够的绝缘性能确保系统的安全运行。当绝缘性能下降，在一定条件下将出现漏电现象，存在设备跳闸、人员触电和短路火灾等风险。

绝缘性能下降的主要原因

机械损坏：机械运动或振动可能会导致绝缘材料的破损，进而造成绝缘性能下降。

热损坏：绝缘材料长期暴露在高温环境下，会出现分解、变硬和变脆等老化现象。此

腐蚀损坏：在较高湿度和存在化学物质的环境中，绝缘材料可能会被逐渐腐蚀，导致绝缘性能下降。

确保绝缘性能的方法

选择合适的绝缘材料：绝缘材料通常包括：聚乙烯、聚氯乙烯、橡胶、绝缘纸、绝缘胶和绝缘油等。这些材料可以有效地将电气设备内部电流和外部环境相隔离，确保绝缘性能；

设计合理的绝缘结构：结构设计时应充分考虑设备的使用环境和工作条件。若存在高温、高湿等恶劣条件，应选择具有耐高温和耐湿特性的绝缘材料，并通过增加绝缘层数提高绝缘结构的可靠性。

进行严格的绝缘测试：设备安装和日常巡检应该严格按照指导方法或标准，对绝缘电阻和介电强度进行测试。通过这些测试可以帮助用户及时发现绝缘故障，确保设备的安全运行。

因此，低压配电系统的定期绝缘性能检测对设备的长期安全运行至关重要。

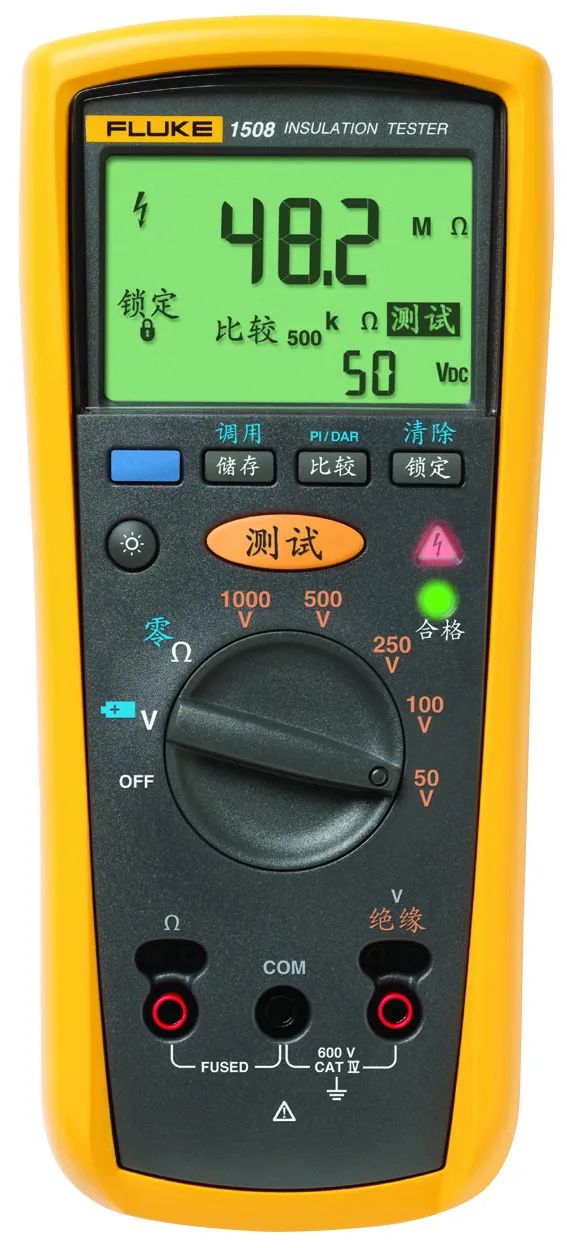

Fluke 1508绝缘电阻测试仪

1.数字“摇表”，只需点击测试键，可轻松获取绝缘电阻值；

2.特别设计的远程表笔，测试更从容；

3.支持50/100/250/500/1000V绝缘电压测试，充分满足国标对于低压配电系统中各项部件的绝缘性能测试要求；

4.CAT Ⅳ 600V安全等级，保障用户的测试安全。

2

线路相序的重要性

配电系统通常采用三相交流电，其安装和运行时需确保相序的正确和平衡。当存在三相不平衡时，将可能导致设备的能耗增加，异常发热，甚至损坏设备。同时，线路和设备的长期发热也将导致其绝缘性能下降，影响设备运行安全。

因此，低压配电系统的定期相序检测对设备的长期安全运行至关重要。

Fluke 9040相序旋转指示仪

1.可指示全部三相；

2.电机的旋转方向指示；

3.CAT Ⅳ300V，CAT Ⅲ 600V安全等级，保障用户的测试安全。

结语

福禄克致力于打造高品质测试设备，助力用户在低压配电系统的电气安全测试与验证环节高效工作。
