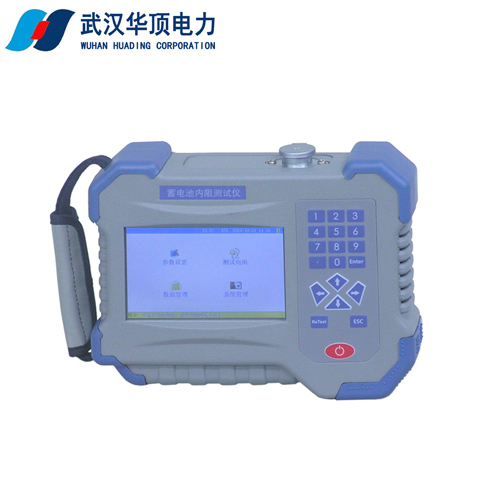

HDBS蓄电池内阻测试仪测试方法

蓄电池内阻测试仪接口说明

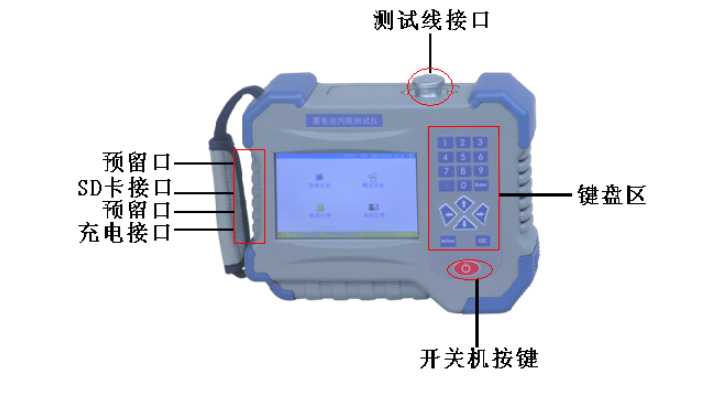

图2.1 仪表接口说明

1. 测试线接口：打开保护盖，对准旋转插入。
2. SD卡接口：插入SD卡处。
3. 充电接口：给仪表充电使用。
4. 键盘区说明：
5. ▲▼tu移动选择。
6. 0-9数字区域
7. Enter：确认。在测试界面，启动测试
8. ReTest:在测试界面，重新测试
9. ESC：返回。

蓄电池内阻测试仪 接线说明

接线注意事项

图2.2.1

1. 测试中，请勿将测试夹，夹在螺丝帽上，这样会影响测试精度，可夹在极柱上或者连接条上。
2. 测试夹无法夹上的，请选择测试探针（选配件）
3. 电池参考内阻，要根据厂家提供为准，未提供，按仪表提供的为准，此参数对容量评估有影响。

电池连接图

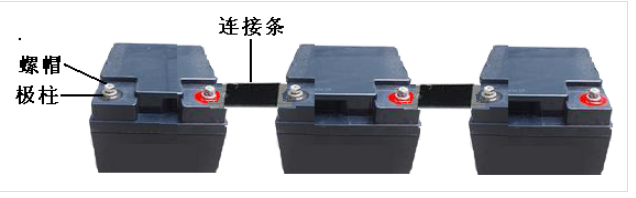

图2.2.2-2 测试电池极柱和连接条的顺序

电池极柱上测试

1. 在测试一组电池的时候，测试模式选择“在极柱上测量”， 测试完一节电池的极柱后，更换测试夹，夹到下一节上，然后才开始测试。如图2.2.2。

加测连接条测试

1. 当选择“加测连接条”模式时，先按照上图2_4_2的极柱测试连接方式加线，测试完一节电池的某一对极柱后再按图2_4_3连接，测试之间的连接条电阻。
2. 在测试一组电池的时候，必须测试完一节电池所有的极柱和连接条（加测连接条模式下）之后，才开始测试下一节电池，可以按照任何方向来测试一节电池的不同的极柱，但应确保测试每一节电池的方向是一致的，测试完一节电池的极柱后，若选择“加测连接条”再测试电池的连接条，然后才开始测试下一节池的极柱。如图2_4-4 测试电池极柱和连接条的顺序，图中1、2、3、4..代表测试顺序。
