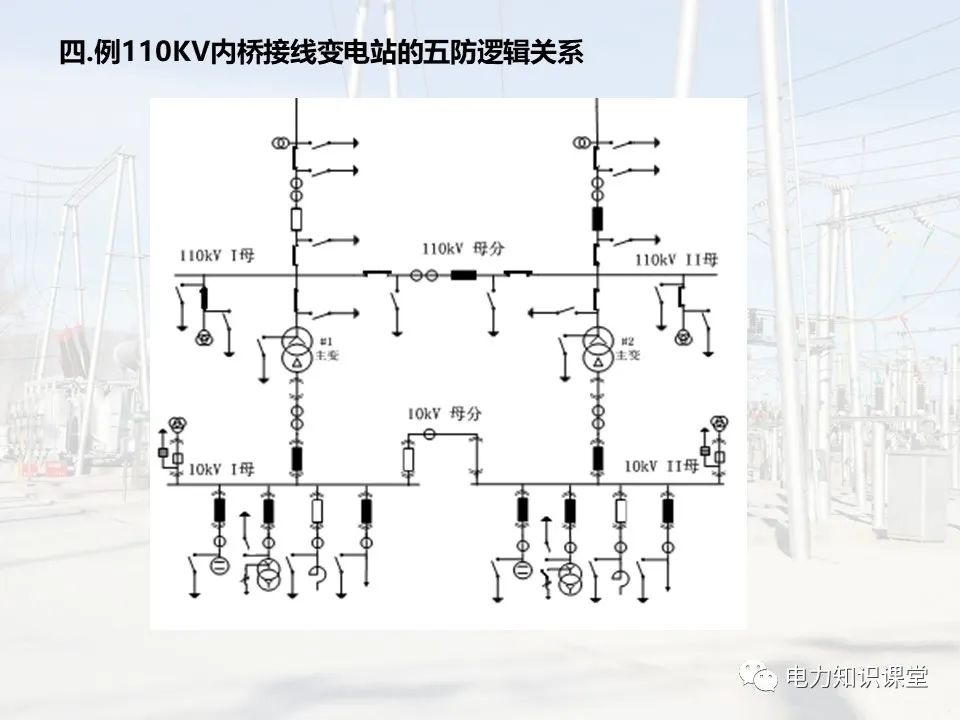

变电站的五防逻辑关系

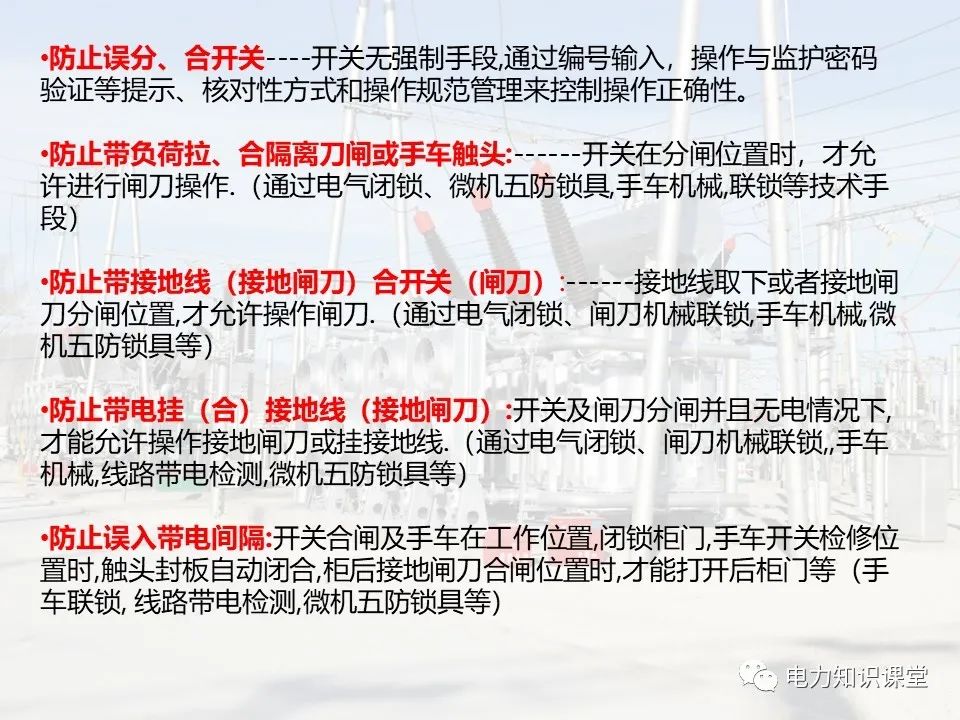

　　一、防止五类误操作事故的措施

　　凡有可能弓|起电气误操作事故的一次电气气设备，均应装设防误装置，应具备以下基本功能：

　　防止误分、合开关;

　　防止带负荷拉、合隔离刀闸;

　　防止带电挂（合）接地线（接地刀闸） ;

　　防止带接地线（接地刀闸）合开关（隔离刀闸） ;

　　防止误入带电间隔。

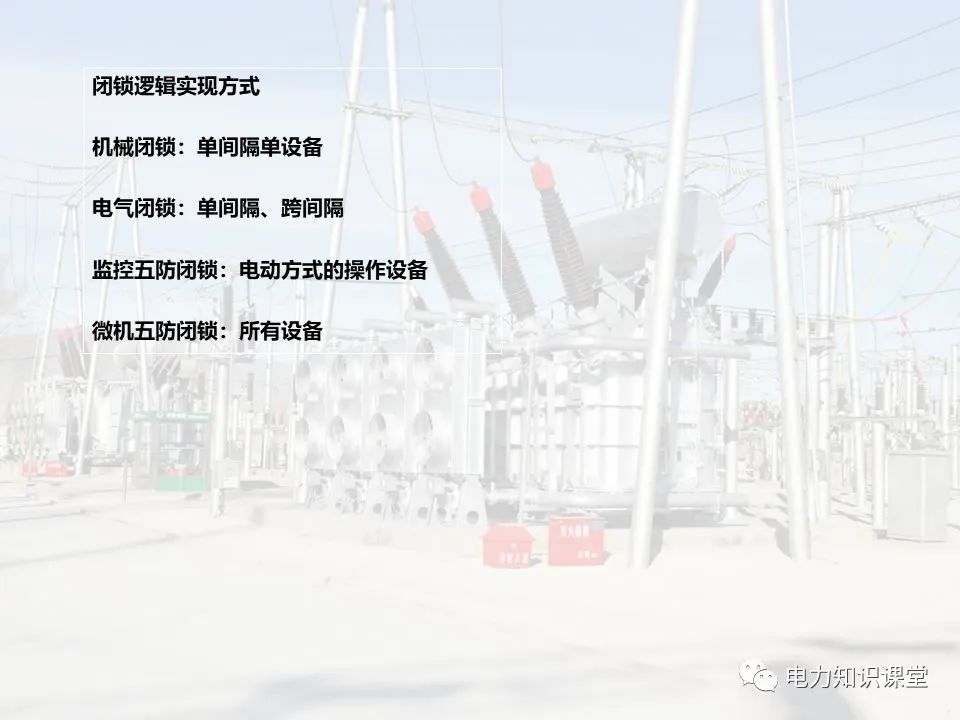

　　防误闭锁逻辑基本要求

　　应实现“五防”要求

　　开关可采取提示性措施防止误分、合

　　除开关外电气气元件均应采取强制性闭锁措施
