变电站直流系统基础知识：直流系统的故障处理

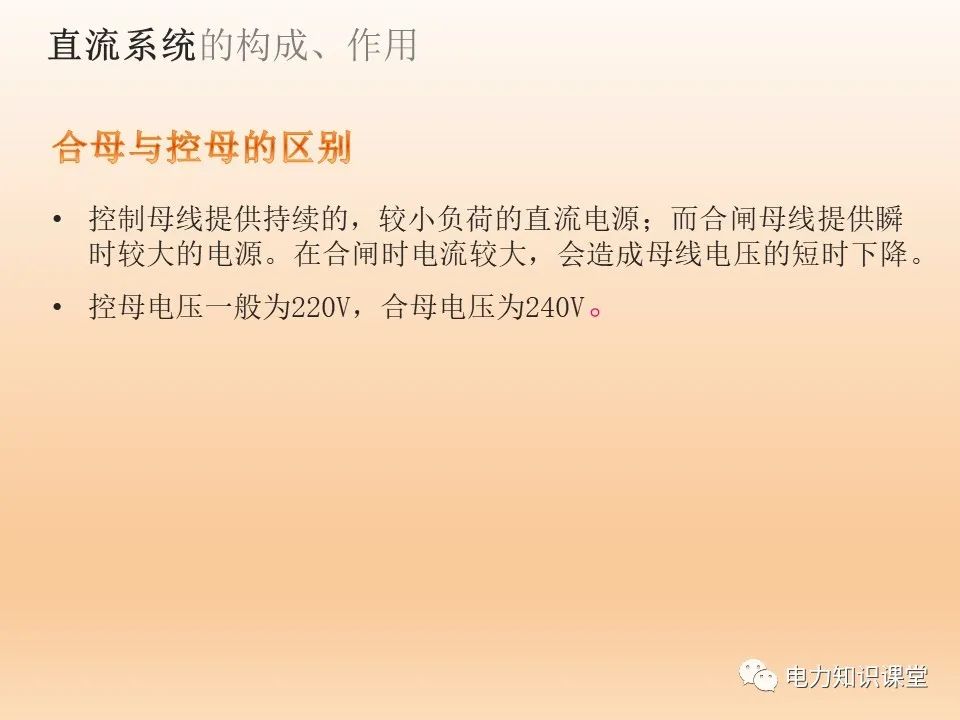

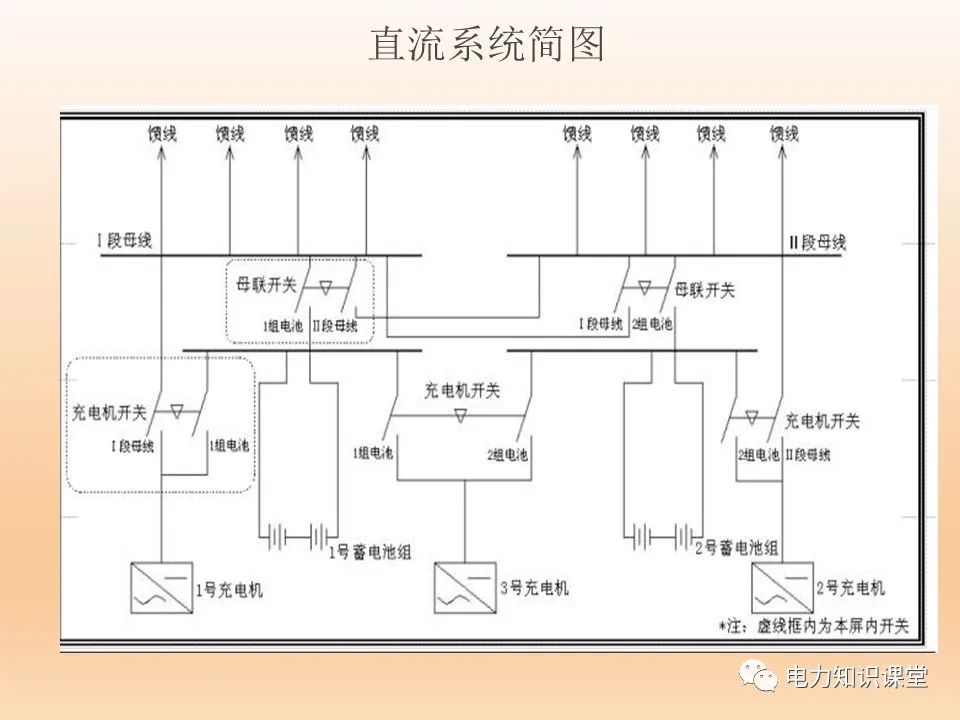

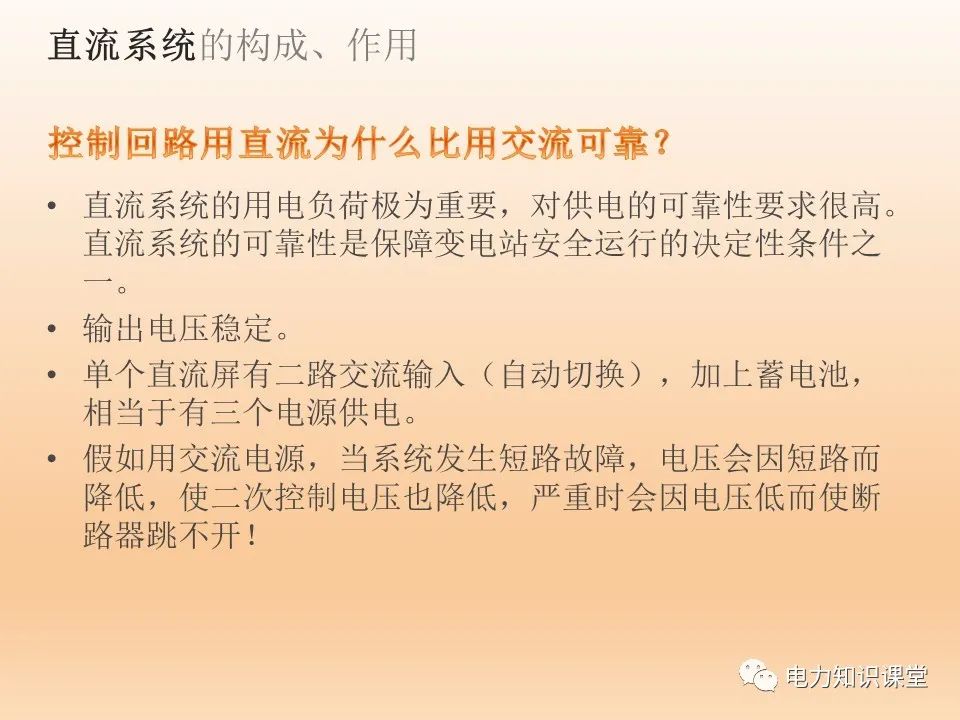

直流系统是给信号设备、保护、自动装置、事故照明、应急电源及断路器分、合闸操作提供直流电源的电源设备。

直流系统是一个独立的电源，它不受发电机、所用电及系统运行方式的影响，并在外部交流电中断的情况下，保证由后备电源一蓄电池继续提供直流电源的重要设备。

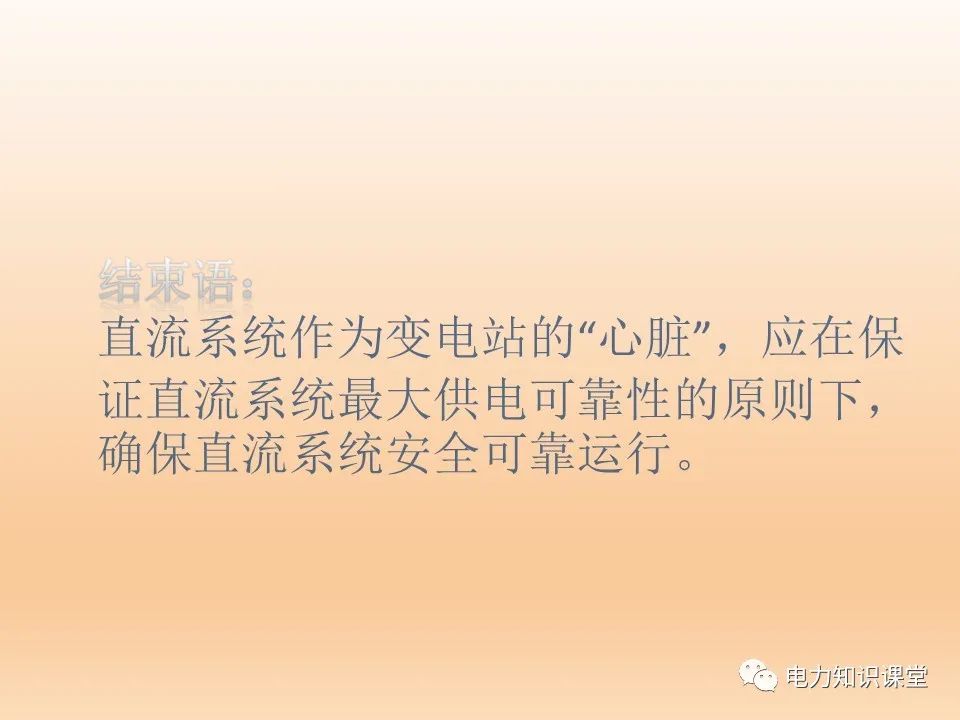

直流系统的心脏是蓄电池，对蓄电池进行科学的维护是直流系统的核心工作。

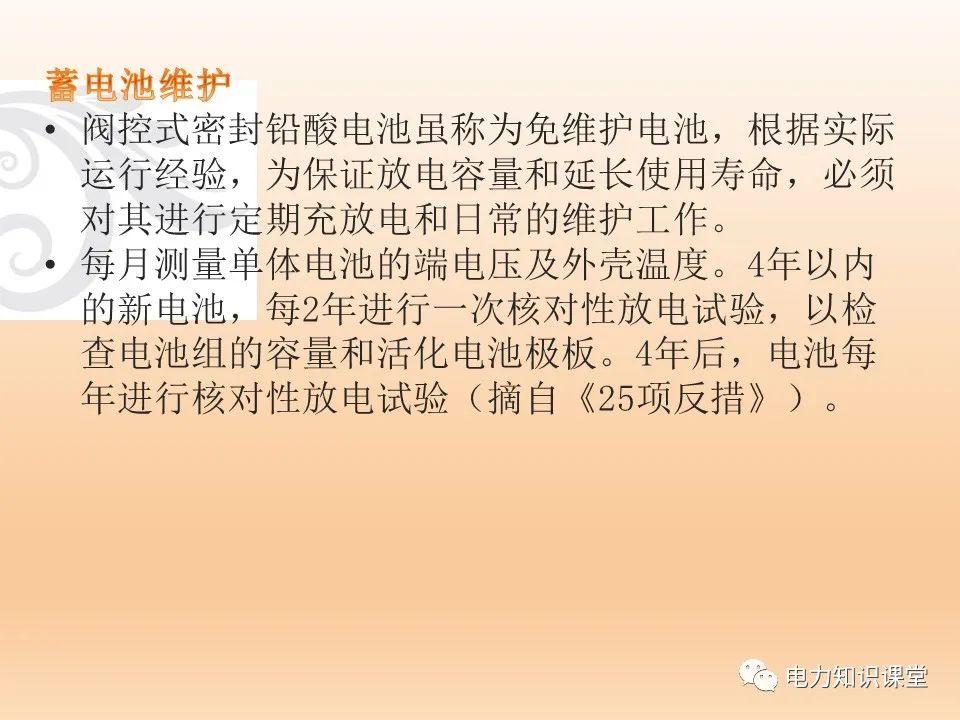

放电前应对电池进行均充，均充后让电池组静止8小时才能进行放电容量测试。经过3次全核对放电试验后，蓄电池容量仍然达不到额定容量的80％以上，可认为电池使用寿命已到，应进行更换。当一组电池中有个别电池容量不足时，可个别更换，但更换前必须活化新电池；当一组电池中有较多电池（占数量的1/3以上）低于80％额定容量时，应整组进行更换 。充电过程中如电池温度超过45℃，必须停止充电或转换为浮充状态，以免损坏电池。

虽说蓄电池组目前都采用了免维护电池，但这只是免除了以往的测比、配比、定时添加蒸馏水的工作。但外因工作状态对电池的影响并没有改变，不正常工作状态对电池造成的影响没有变，这部分的维护检修工作仍是非常重要的，电源系统的大量维修检修工作主要在电池部分。

日常维护中需经常检查的项目有：清洁并检测电池两端电压、温度；连接处有无松动，腐蚀现象、检测连接条压降；电池外观是否完好，有无壳变形和渗漏；极柱、安全阀周围是否有酸雾逸出；主机设备是否正常。根据现场实际情况，应定期对蓄电池组做外壳清洁工作。

免维护电池要维护，应从广义的维护立场出发，做到运行、日常管理的周到、细致和规范性，保证设备（包括主机设备）保持良好的运行状况，从而延长使用年限；保证直流母线经常保持合格的电压和电池的放电容量；保证电池运行和人员的安全可靠。这就是电池维护的目的，也是电池运行规程中包括的内容和进行规则。

直流系统的故障处理

接地原因分析

设备损坏造成；

气候原因如下雨等，导致室外直流系统绝缘下降，从而导致接地。因工作人员疏忽造成的接地。

小动物爬入或小金属零件掉落在元件上造成直流接地故障。

直流接地的危害

直流接地故障中,危害较大的是两点接地,可能造成严重后果。一点接地可能造成保护及自动装置误动或者拒动;而两点接地,除可能造成继电保护、信号、自动装置误动或拒动外,还可能造成直流保险熔断,使保护及自动装置、控制回路失去电源,在复杂保护回路中同极两点接地,还可能将某些继电器短接,不能动作跳闸,致使越级跳闸,造成事故扩大直流接地查找方法

分清接地故障的极性,分析故障发生的原因。

若站内二次回路有工作,或有设备检修试验,应立即停止。拉开其工作电源,看信号是否消除。

用分网法缩小查找范围,将直流系统分成几个不相联系的部分。不能使保护失去电源,操作电源尽量用蓄电池带。

对于不太重要的直流负荷及不能转移的分路,可用“瞬时停电”的方法,检查该分路中所带回路有无接地故障。

对于重要的直流负荷,用转移负荷法,检查该分路所带回路有无接地故障。
