35kV高压开关柜讲义：如何推进和退出开关柜?

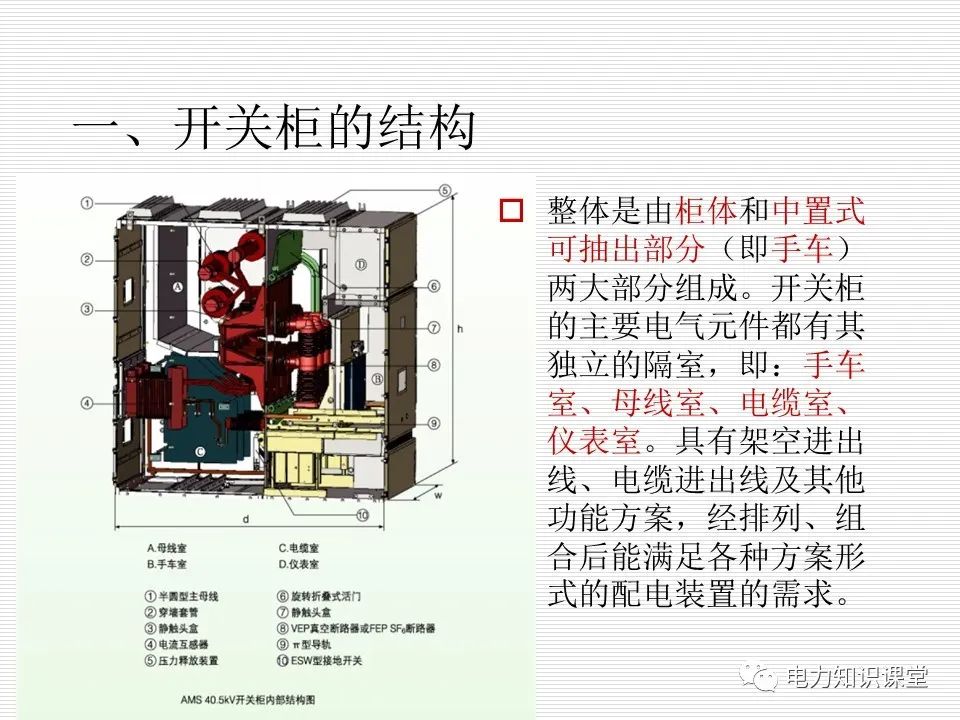

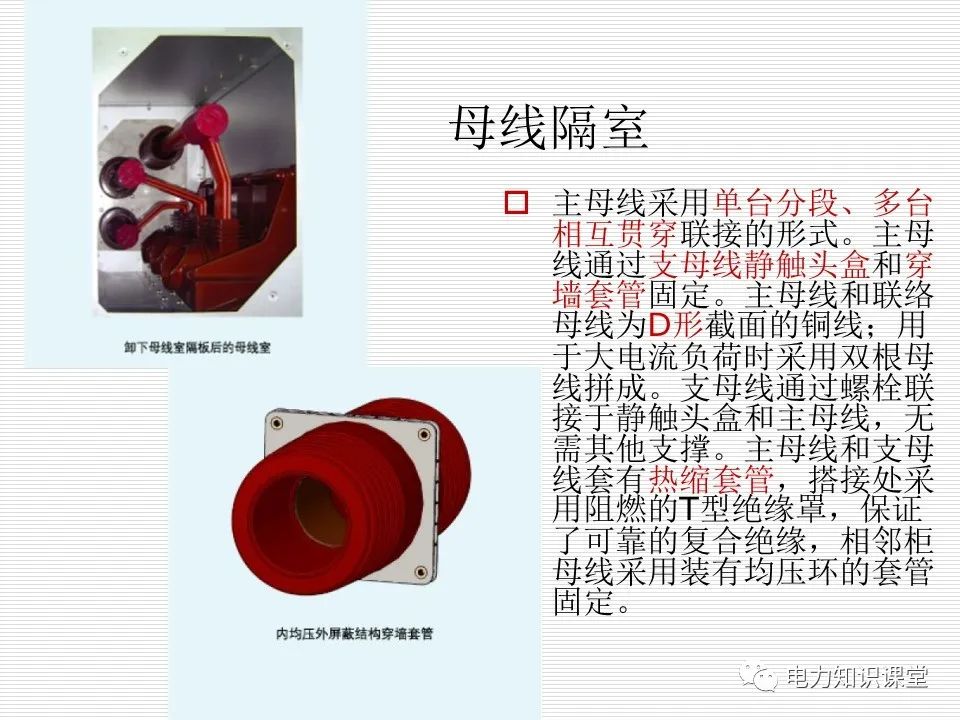

　　开关柜采用中置式结构设计，电流互感器装在电缆室后壁上，接地开关装在下触头盒固定隔板上，可避免由于接地开关操作轴过长而引起的扭曲变形。电缆室内空间大，可连接多根电缆，电缆连接高度高，，电缆头安装方便。

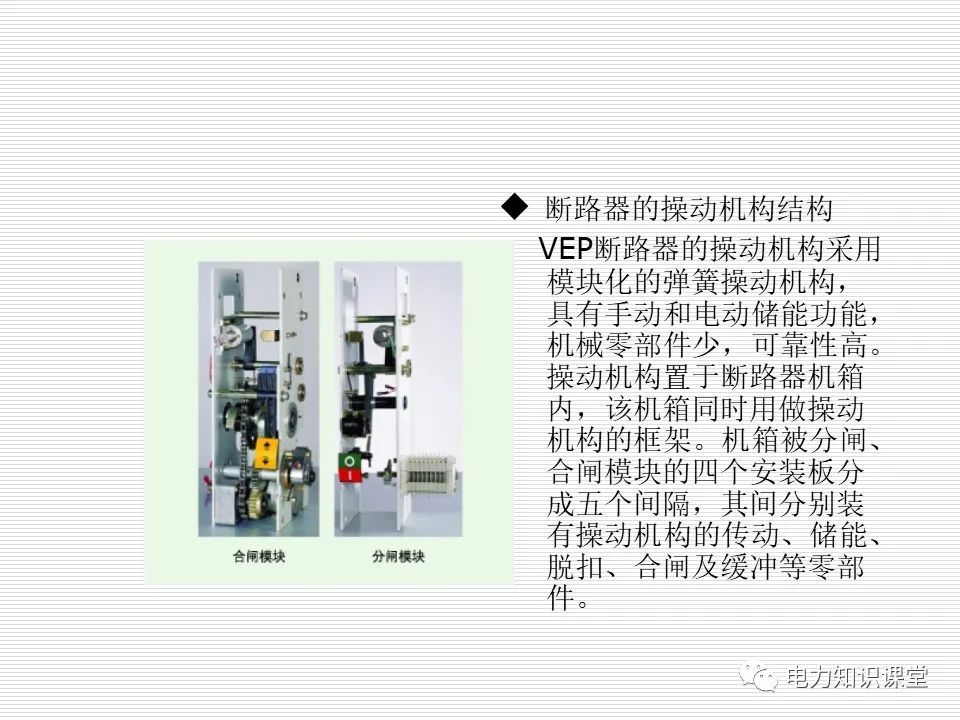

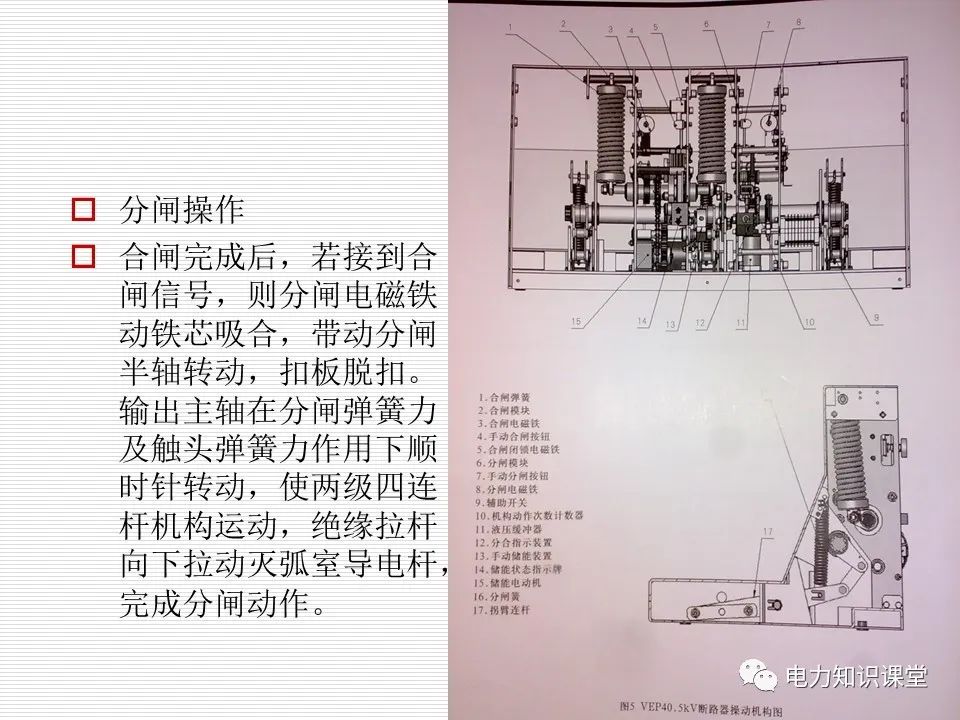

断路器在操作过程中可能出现下列现象

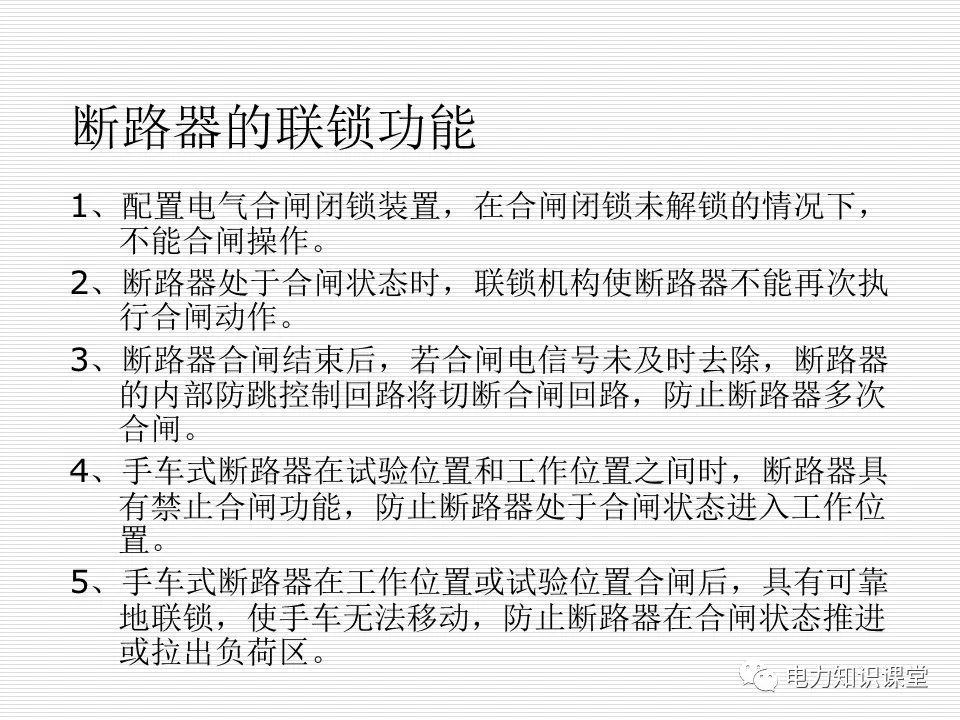

一、不能合闸。

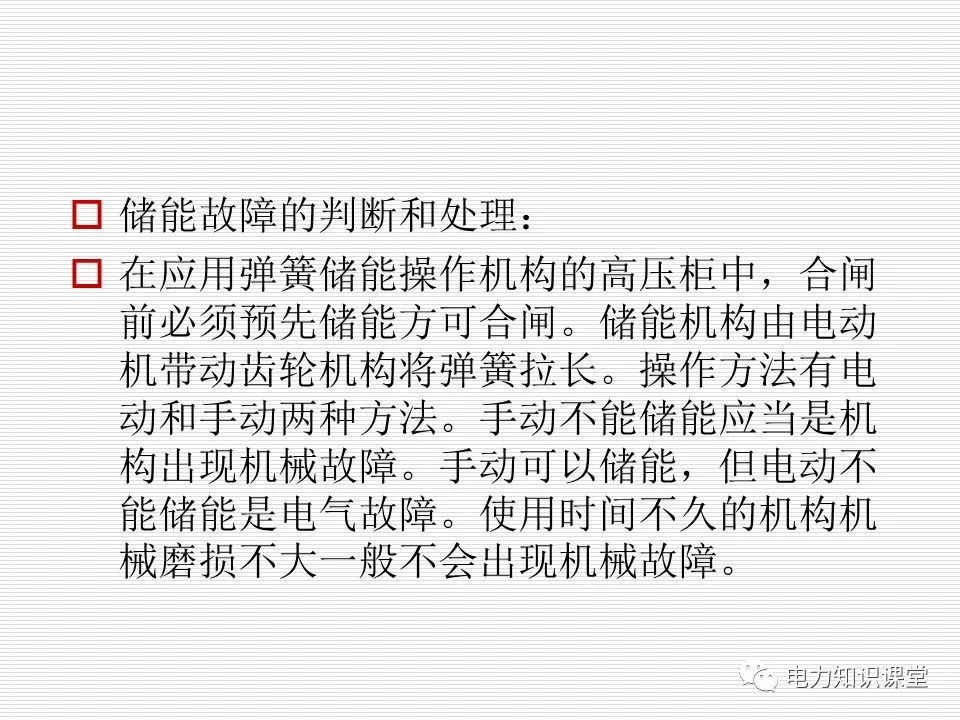

原因：1、处于未储能状态。

2、已处于合闸状态。

3、手车式断路器未完全进入工作位置或试验位置。

4、合闸闭锁装置辅助电源未接通。

5、二次线松动或二次线路不准确。

二、不能摇进摇出。

原因：1、断路器处于合闸状态。

2、摇进手柄未完全插入摇进孔。

3、摇进机构未完全到试验位置，致使舌板不能与柜体解锁

4、柜体接地联锁未解开。

三、开关柜的操作说明

1、进入作业现场时，必须按电力安全工作规程的要求穿戴必要的安全防护用品。

2、在开始工作前，应对照“现场服务安全检查清单”中所列事项逐一核查，确认后，方可开始工作。

3、严格遵守《现场服务作业指导书》中规定的安全事项，进行现场服务。

4、严格按照电力行业工作票制度执行，要求有监护人员到位。送电必须由专职人员执行，严禁擅自操作开关柜，必须严格遵守电力部门的有关规程。

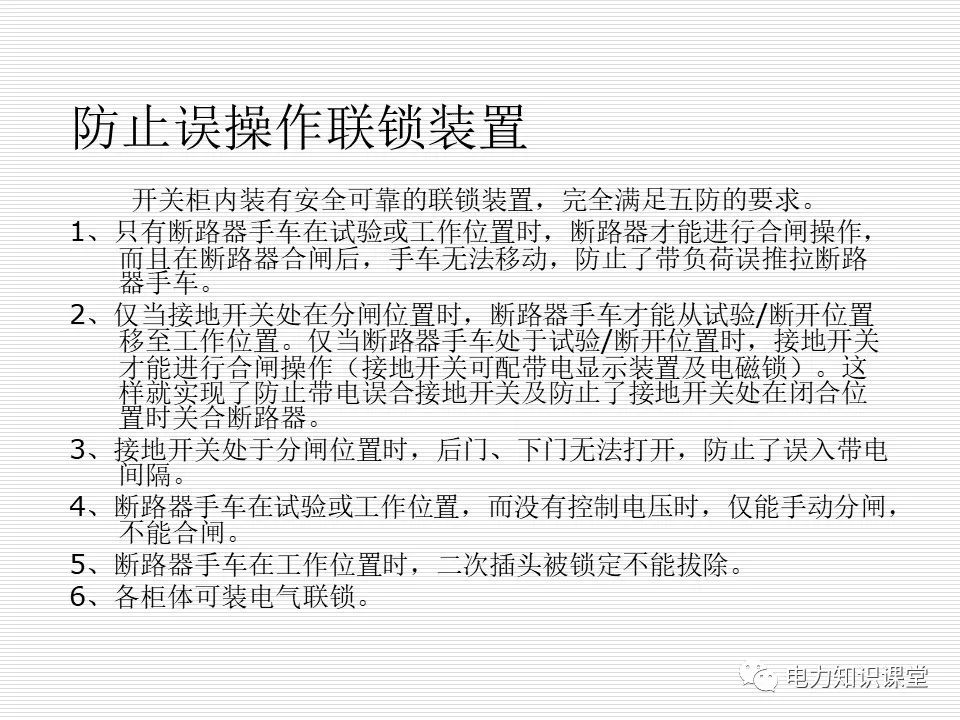

5、虽然开关柜设计可以保证开关柜各部分正常操作程序的联锁，但是操作人员对开关柜各部分的推入和退出操作，仍应严格按操作规程和本技术文件的要求进行，不应随意操作，更不应在操作受阻时不加分析强行操作，否则，容易造成设备损坏，甚至引起事故。

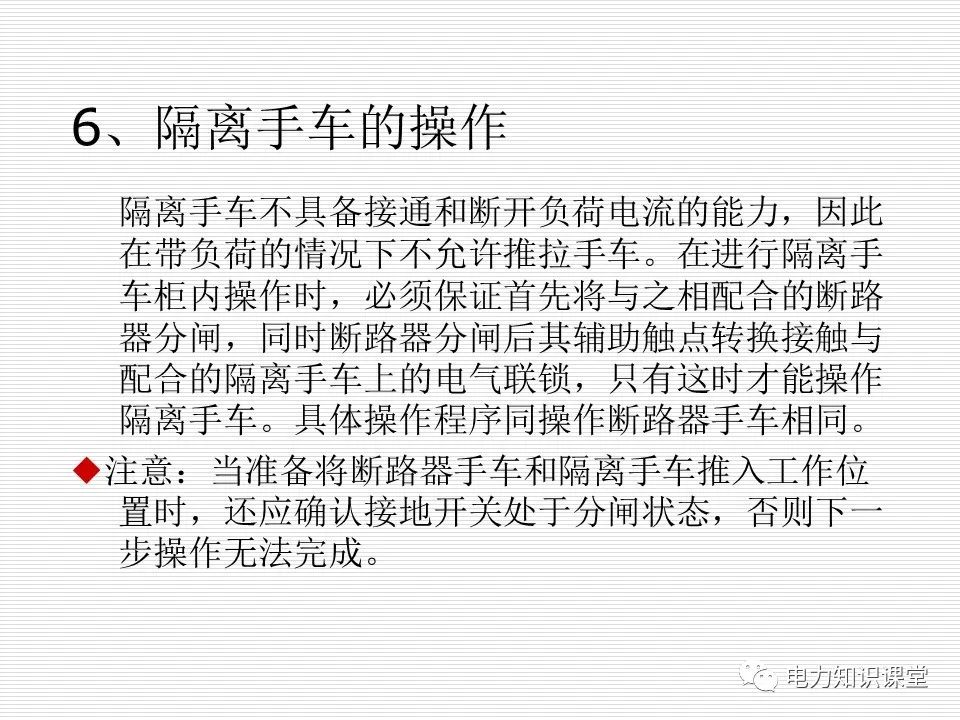

（一）断路器手车的操作

1、断路器手车由柜外装入柜内的操作：

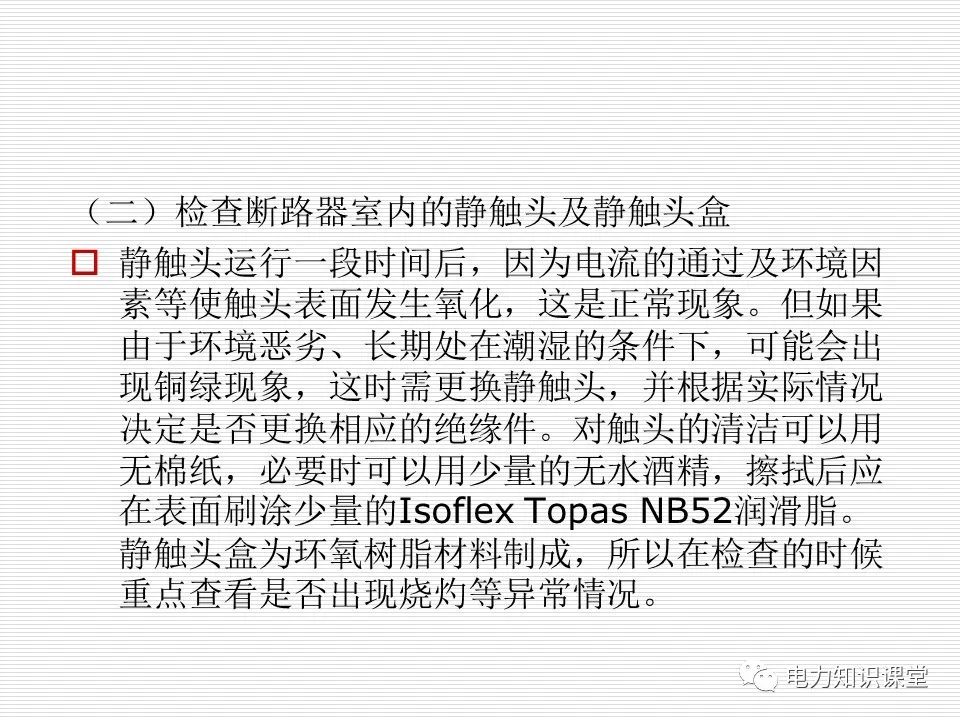

操作前确认断路器室内清洁、无异物、活门处于关闭状态。

◆断路器手车准备从柜外推入柜内前，应认真检查断路器是否完好，有无漏装部件，有无工具等杂物放在机构箱或者开关内。确认无问题后，将断路器手车装在转运车上并锁定好，将转运车推到柜前，把断路器手车升到合适位置，将转运车前部定位销定插入柜体侧板插口，并将转运车与柜体锁定之后，打开断路器小车的锁定钩，将小车平稳推入柜体同时锁定。当确认已将断路器手车与柜体锁定好之后，解除转运车与柜体的锁定，将转运车推开。

2、断路器手车在柜内的操作：

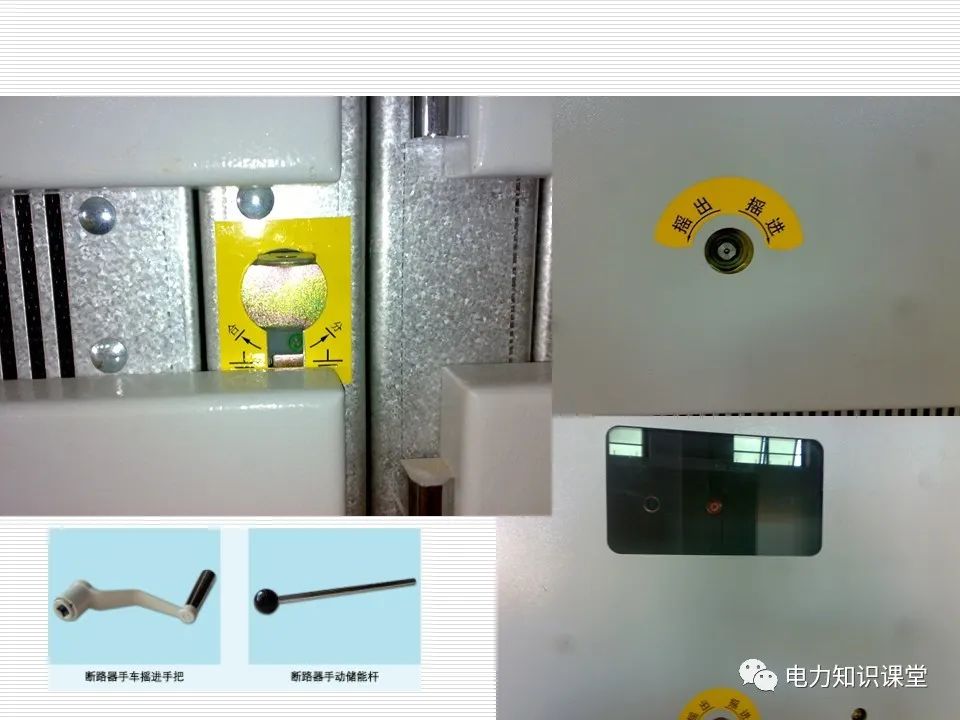

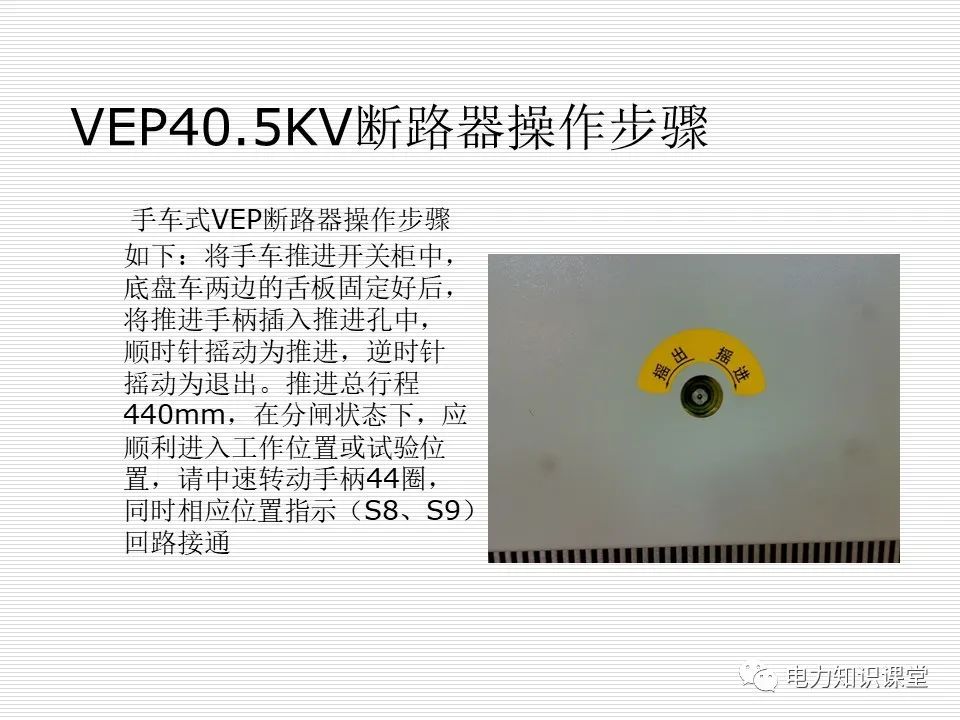

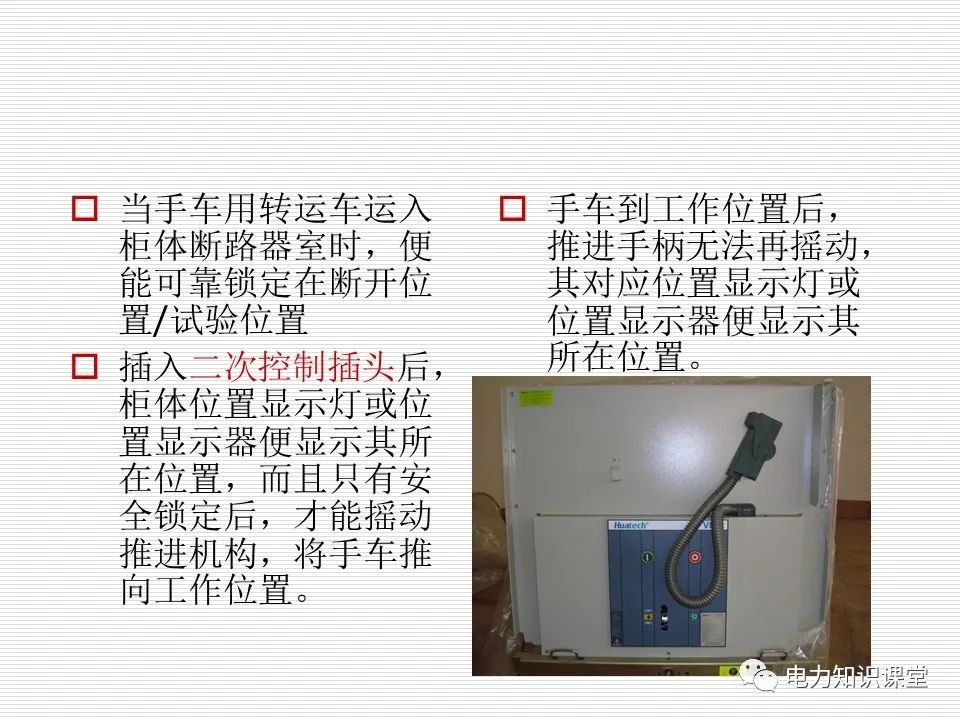

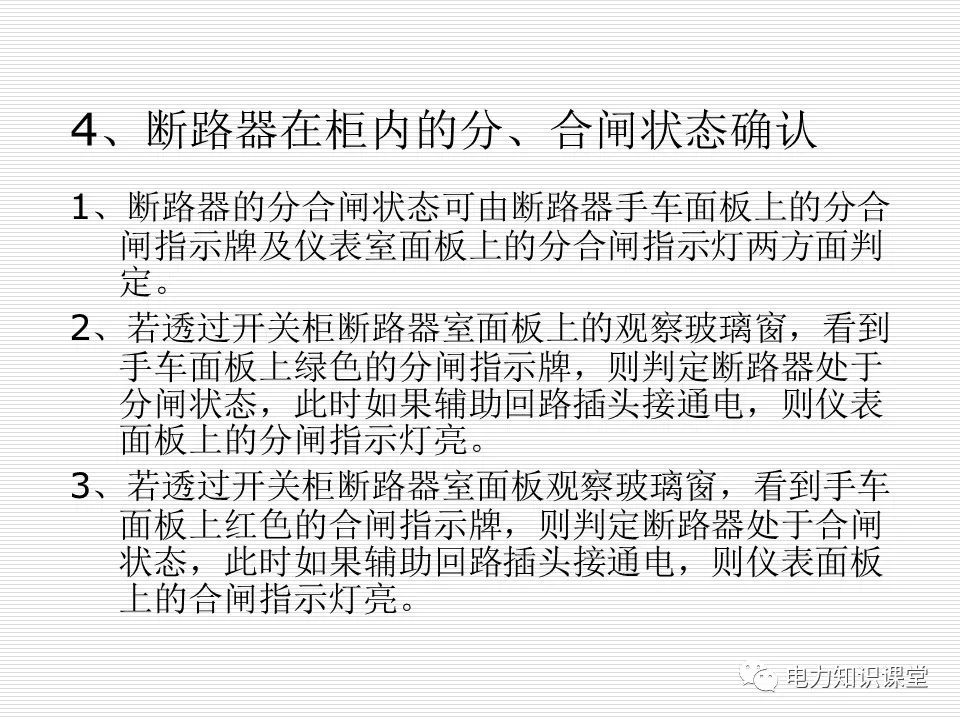

断路器在从转运车装入柜体后，即处于柜内断开/试验位置。若想将断路器投入运行，首先使断路器手车处于试验位置，应将辅助回路插头插到对应的插座上，并扣紧锁片，若通电则仪表室面板上试验位置指示灯亮，此时可在主回路未接通的情况下对断路器进行电气操作试验。若想继续进行操作，首先必须把所有柜门关好，用钥匙插入门锁孔，把门锁好，并确认断路器处于分闸状态。此时可将断路器操作摇把插入断路器室面板上的操作孔内，顺时针转动摇把，直到摇把明显受阻并听到清脆的辅助开关切换声，同时仪表室面板上工作位置指示灯亮，然后取下摇把。此时，主回路接通，断路器处于工作位置，可通过控制回路对其进行合、分操作。

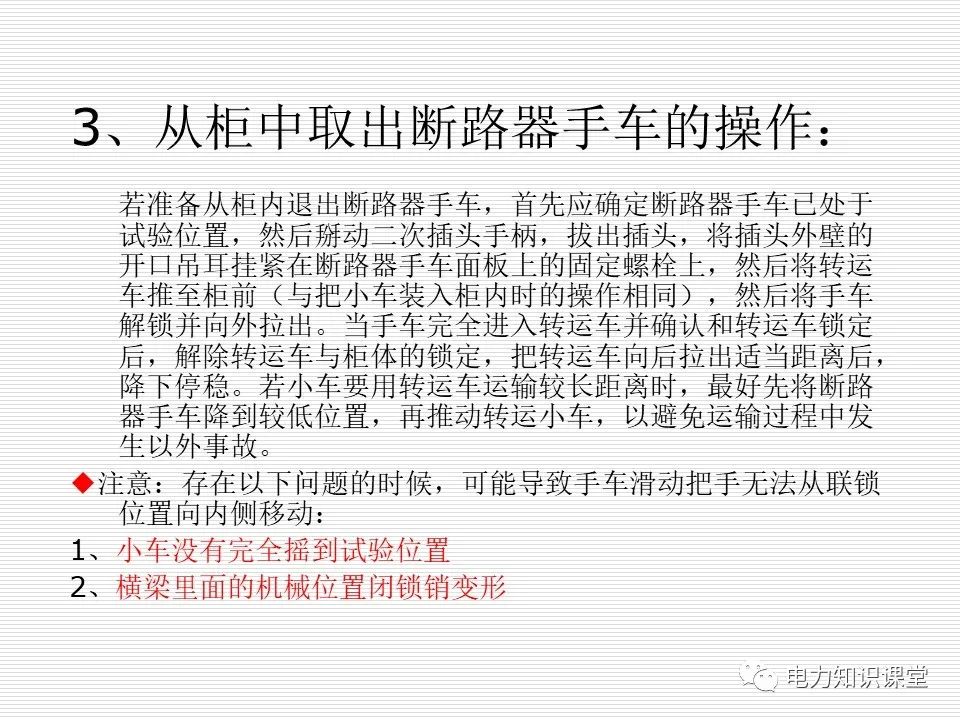

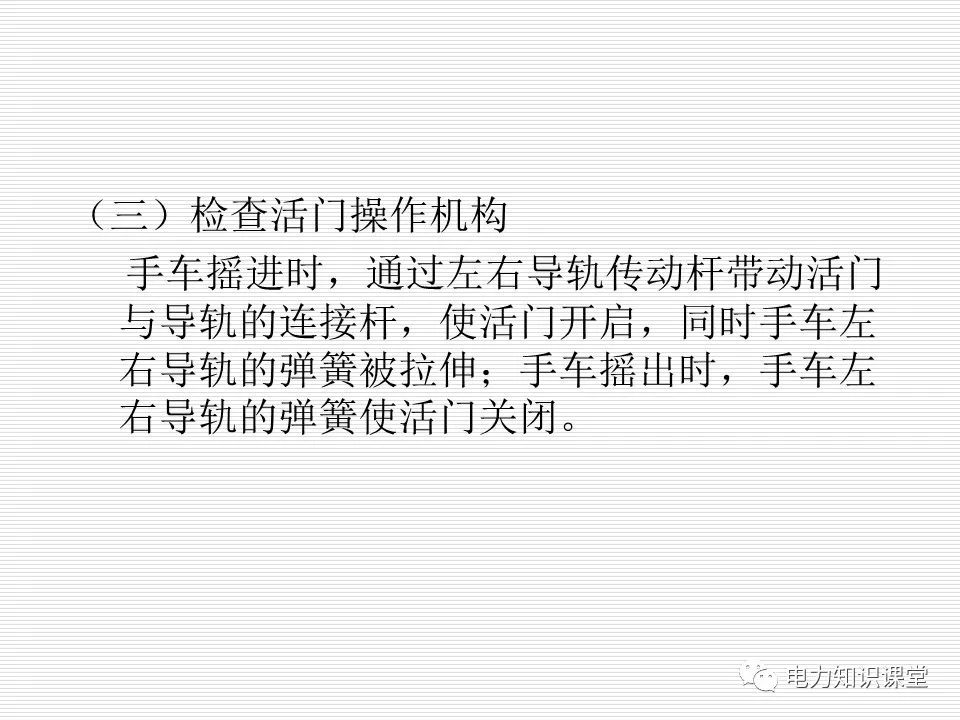

若准备将断路器手车从工作位置退出，首先，应确认断路器已处于分闸状态，插入手车操作摇把，逆时针转动，直到摇把受阻并听到清脆的辅助开关切换声，小车便回到试验位置。此时，主回路已经完全断开，金属活门关闭。
