干式变压器的工作原理及作用

该资料已在星球更新，会员可扫码直接下载

该资料已在星球更新，会员可扫码直接下载

变压器的日常巡检

保证变压器正常运行需要定期巡检，巡检时应注意以下两方面:

温度

变压器能正常运行温度是一个重要的指标。正常运行温度范围一般为50℃至100℃，干式变压器温度在140℃内运行都没有问题，因为F级绝缘绝缘系统温度等级为155℃。温度异常时应及时分析查找原因。

声音

变压器正常运行时，声音是均匀的电流声音。如发现声音异常，声音明显增大或者存在局部放电响声，应该立即找出原因、采取措施。

变压器的停电保养

1、检查前的倒闸操作、安全防护、安全警示

a、断开待保养变压器低压侧断路器，拉下隔离开关，在手把上悬挂相应的标示牌。

b、断开变压器高压侧的负荷开关，确认在断开位置后合上接地刀，并完成开关的安保险和悬挂相关标识牌。

c、高低压侧验电、放电、挂设接地线

2、设备检查、除尘清洁

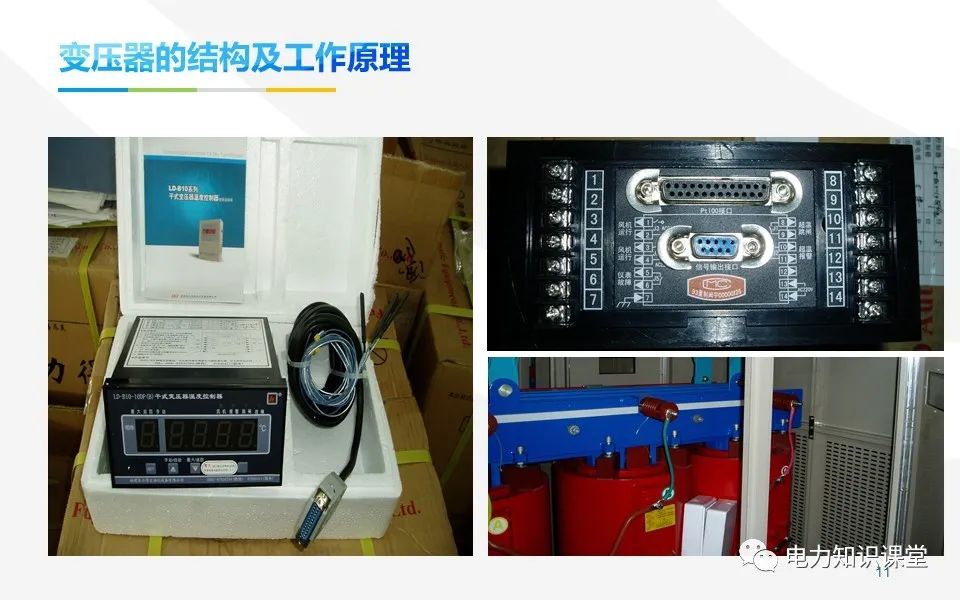

温控仪

a、温控仪如有不显示现象，请首先检查保险丝是否熔断，若熔断用 同规格保险丝更换。 b、擦拭温控仪灰尘，重新紧固温控仪控制回路的连接螺丝。

6.2.2风机

紧固风机电源联接螺丝，紧固风机固定螺栓。用清洁的压缩空气 或氧气吹扫风机各部分。

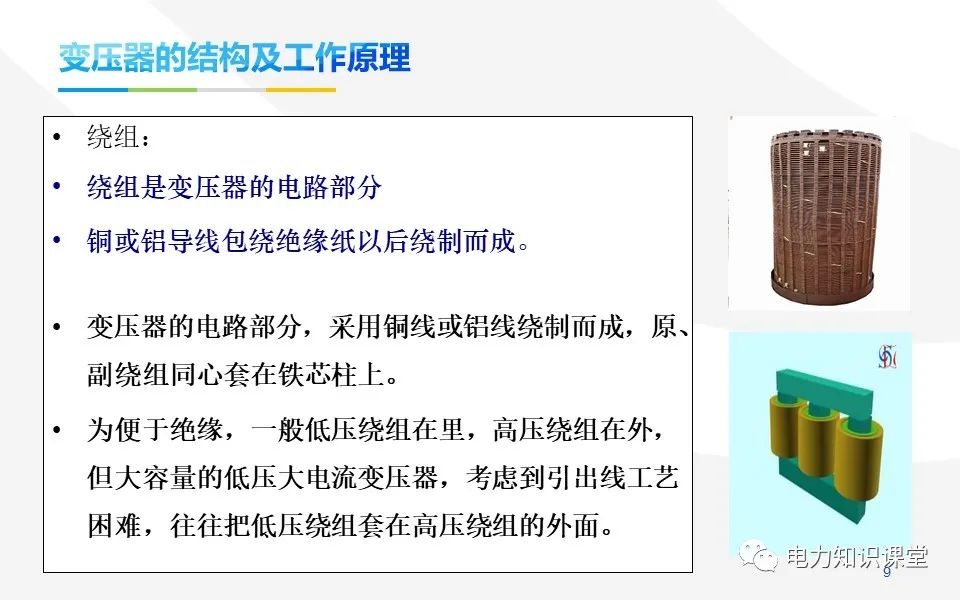

线圈

用清洁的压缩空气或氧气吹扫线圈表面、线圈内部、线圈与铁芯 之间的灰尘和异物（注意：不可用潮湿的物体擦拭变压器本体，以免 降低绝缘水平）。用扳手锁紧线圈垫块上的顶紧螺栓。

铁芯

用清洁的压缩空气或氧气吹扫铁芯、夹件表面和各缝隙。铁芯和夹件表面涂层如有破损，采用同色油漆（丙烯酸油漆）修补。对夹件螺栓，拉板螺栓、车架连接螺栓进行复紧。

电气联接

检查各链接螺母有无松动痕迹（红点标记有无错位）对于电气联接处的紧固螺栓，推荐使用扭距扳手进行复紧。

利用停电进行维修更换故障设备配件

3、检查后

a、检查变压器室及变压器有无遗留工具，核对进入变压器之前和变压器后的工具及材料清单，确认无误。

b、拆除挂设的接地线及相应的防护标识

c 、相应的送电倒闸操作
