变电所二次系统基础知识：变电站二次系统有哪

1、电力系统由哪些部分组成?

电力系统由发电、输电、变电、配电、用电设备及相应的辅助系统组成的。

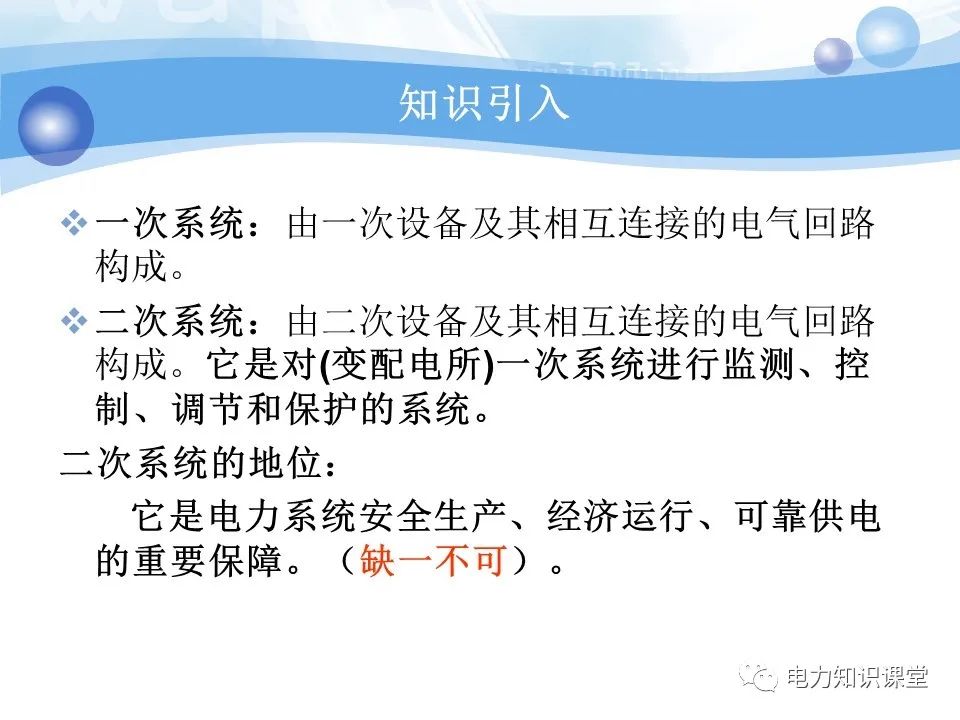

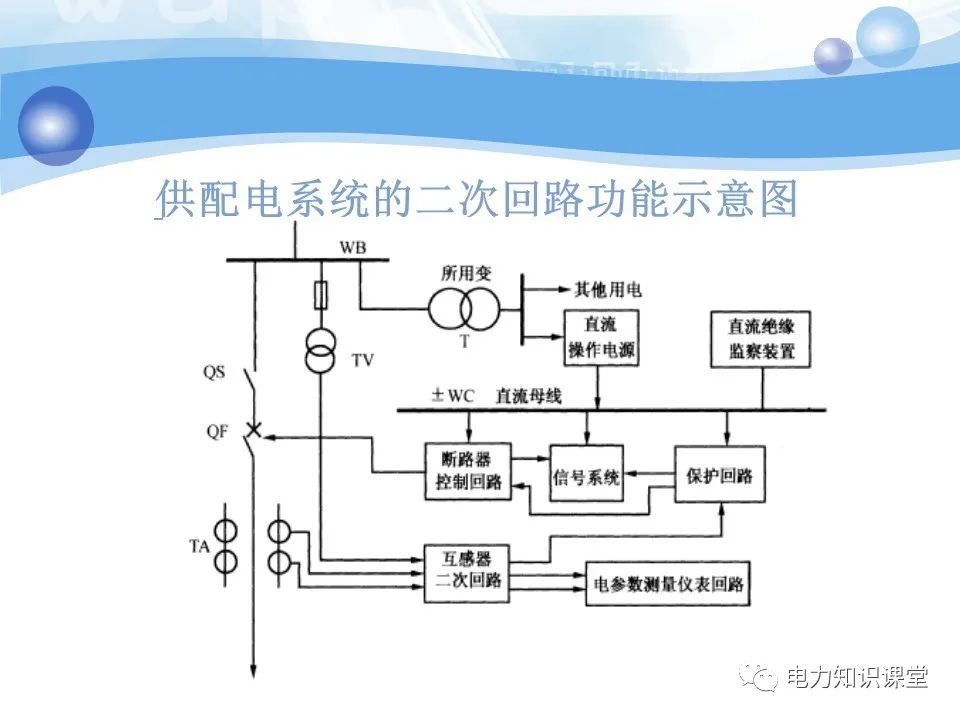

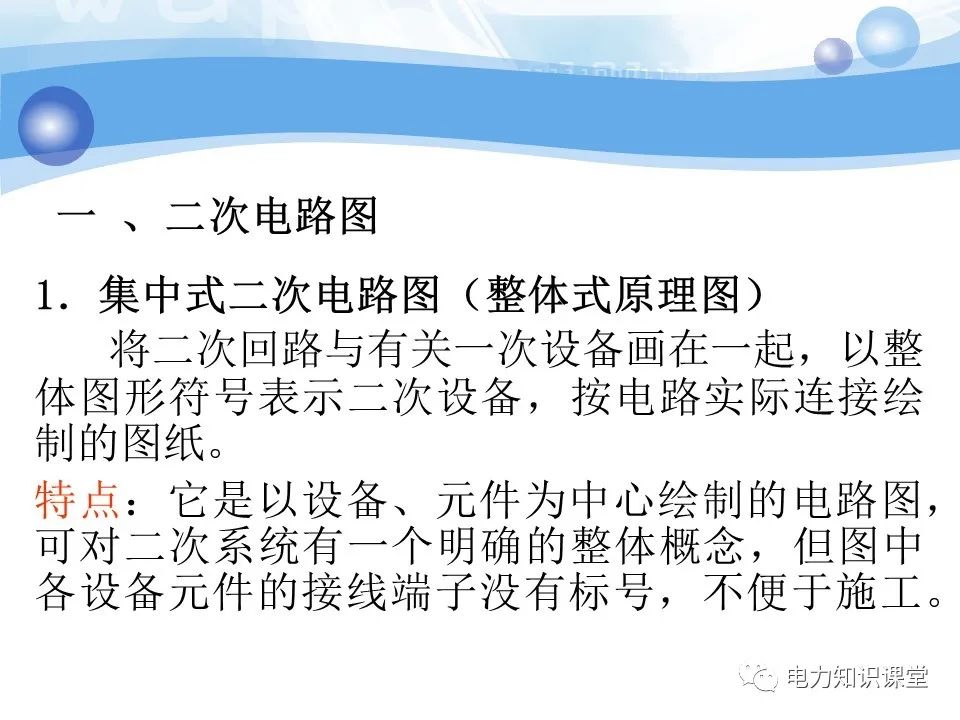

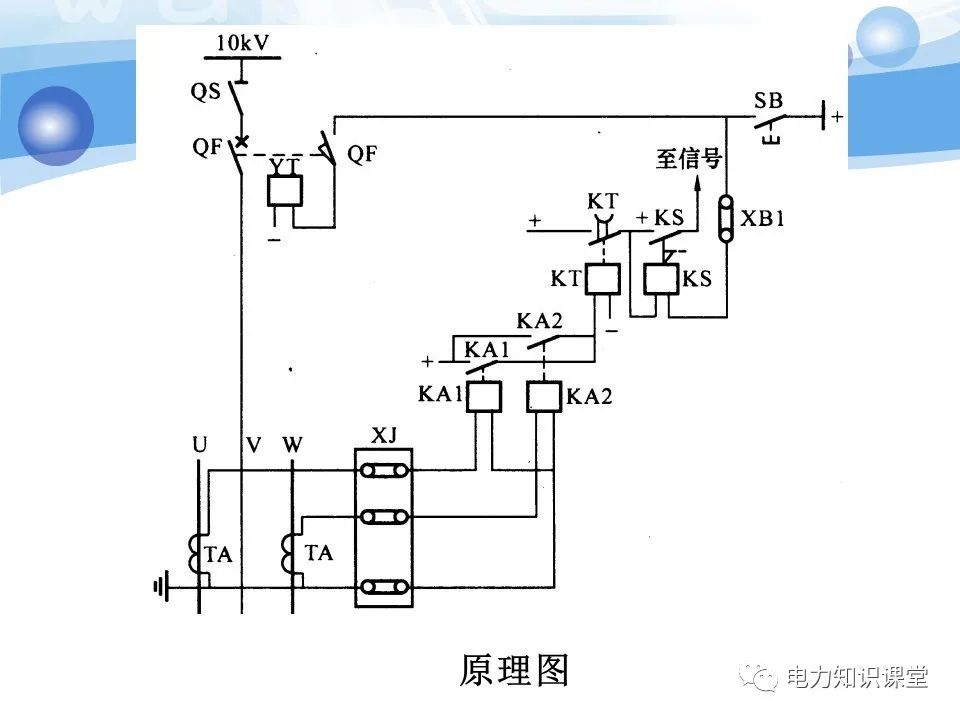

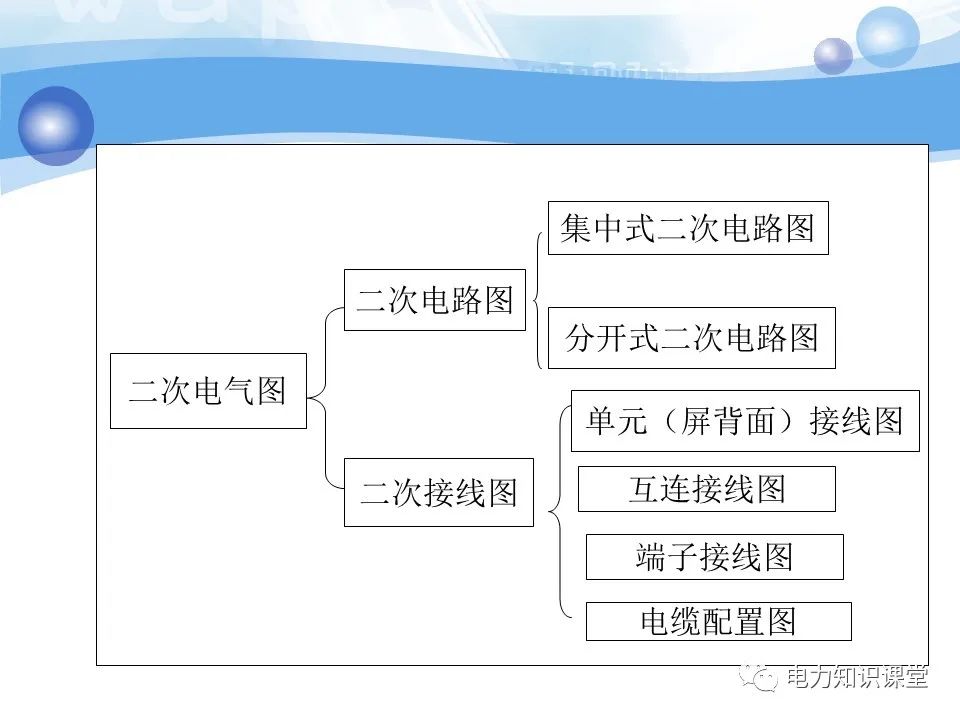

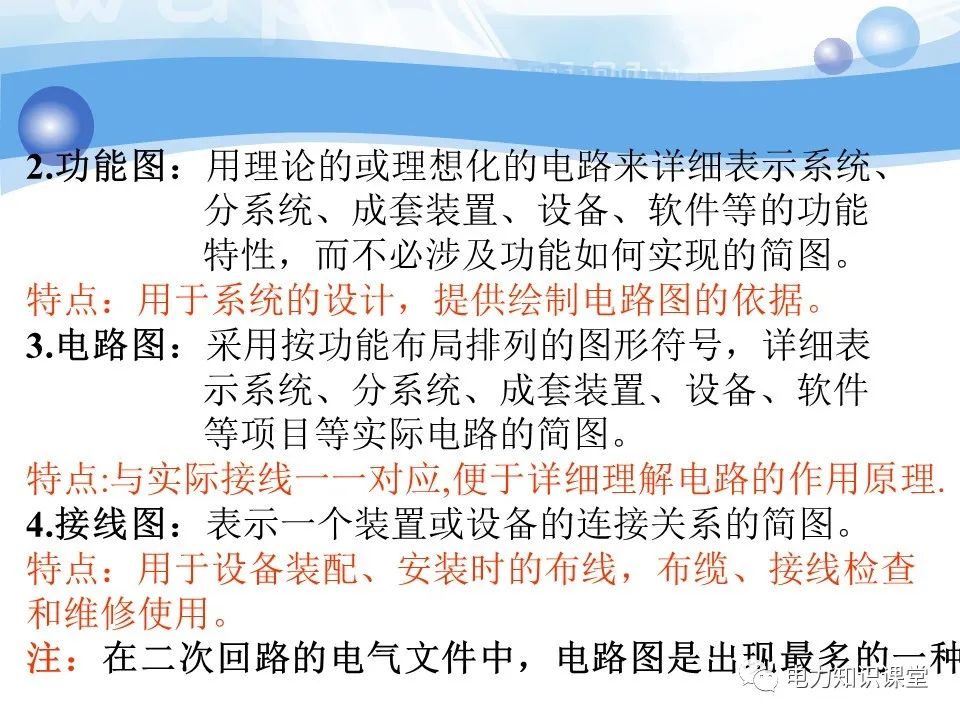

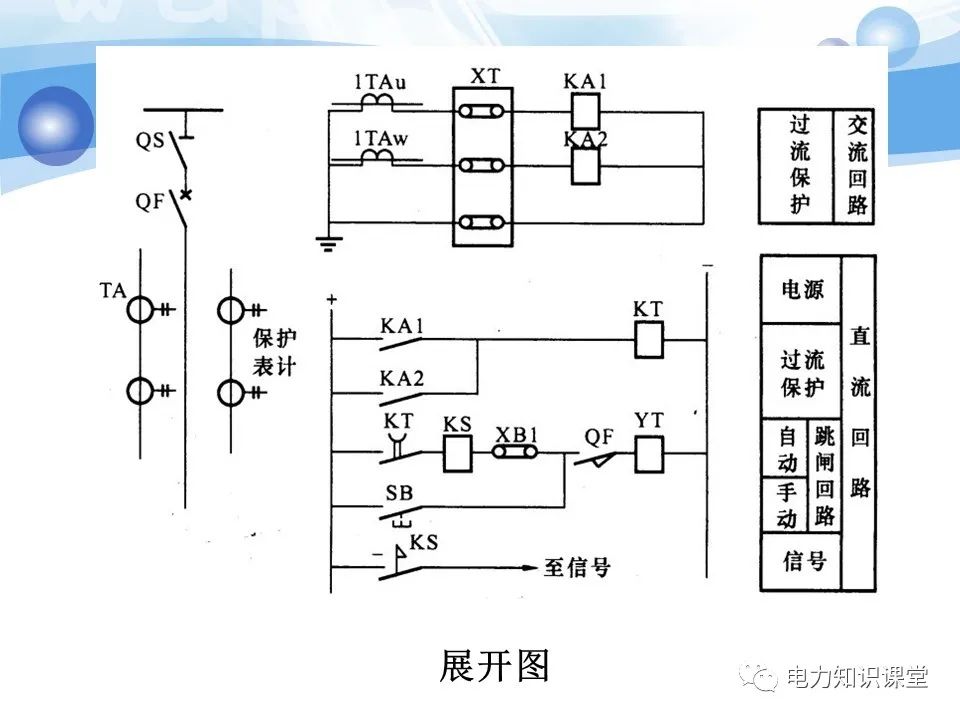

2、发电厂和变电所的电气设备分为- -次设备和二次设备。一次设备、二次设备的定义是什么，分别包括哪些设备?二次系统的地位如何?

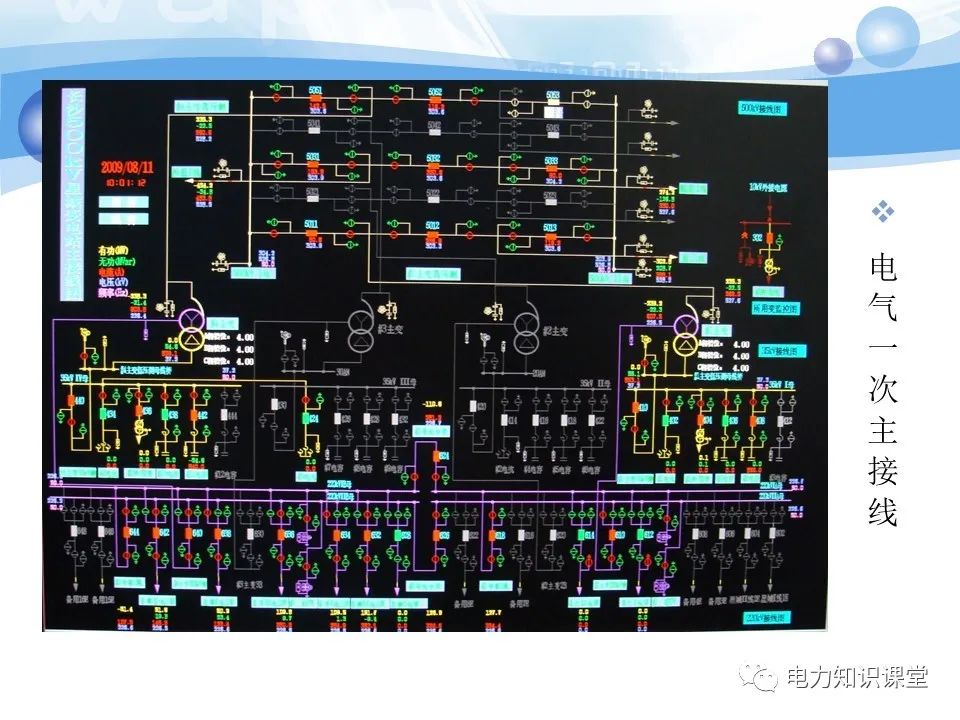

一次设备: (也称主设备)是构成电力系统的主体，它是直接生产、输送和分配电能的设备，包括(发电机、变压器、开关电器、电力线路、互感只的、、避雷器)等。

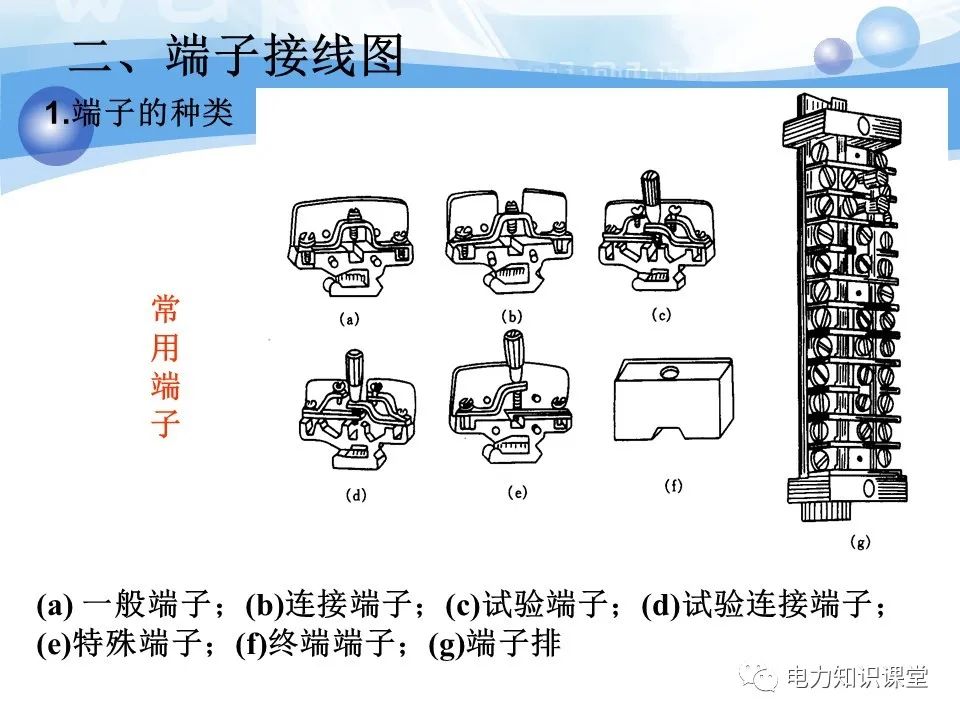

常用端子种类及用途

1、试验端子：用于电流互感器二次绕组出线与仪表、继电器线圈之间的连接，可从其上接入试验仪表，对回路进行测试。

2、连接端子：用于回路分支或合并，端子间进行连接用。

3、终端端子：用于端子排的终端或中间，固定端子或分隔安装单位。

4、特殊端子：可在不松动或不断开已接好的导线情况下断开回路。

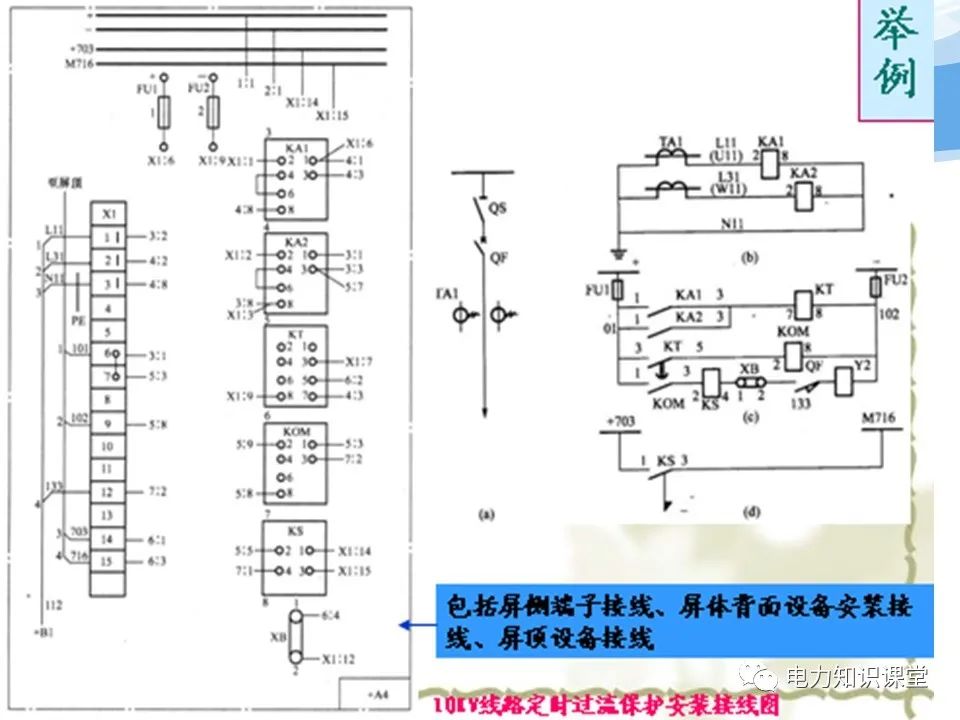

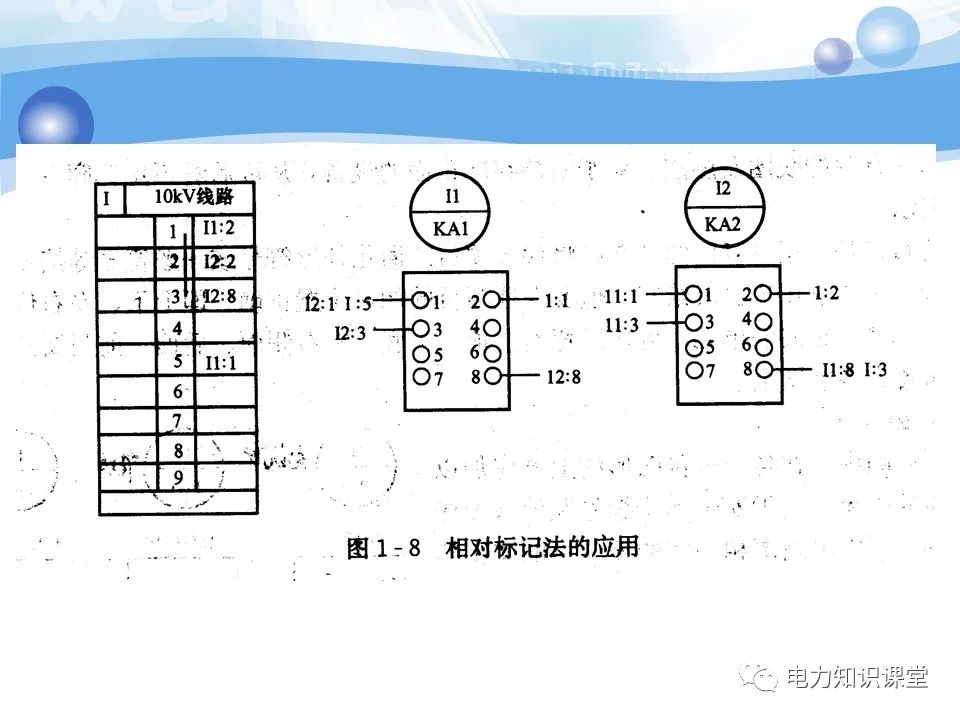

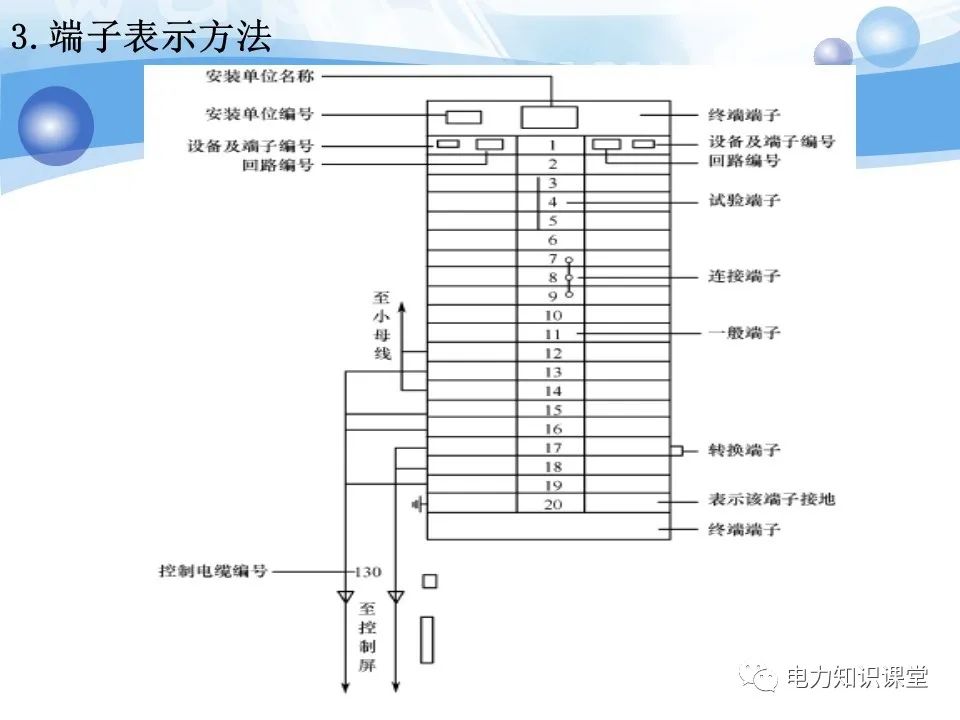

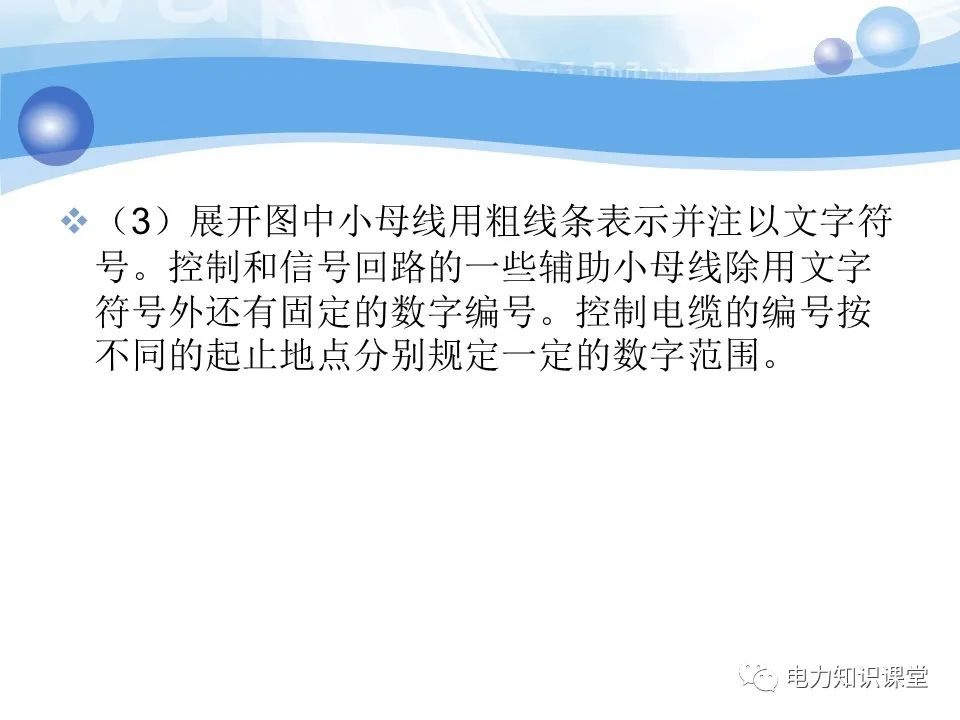

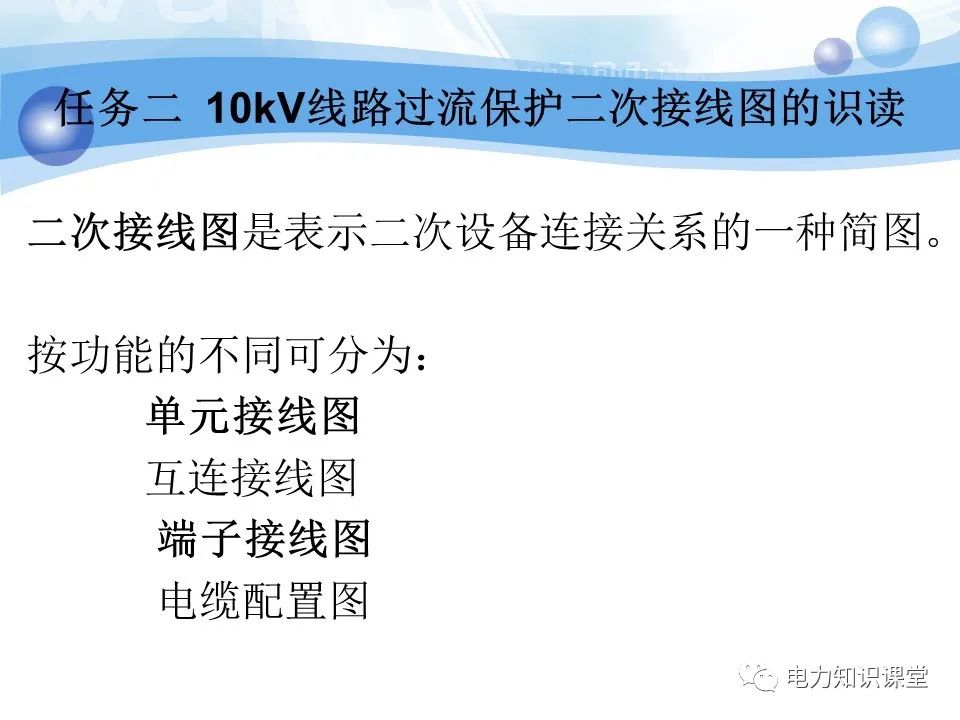

端子排图：是由许多不同类型的接线端子组合在一起而构成的。

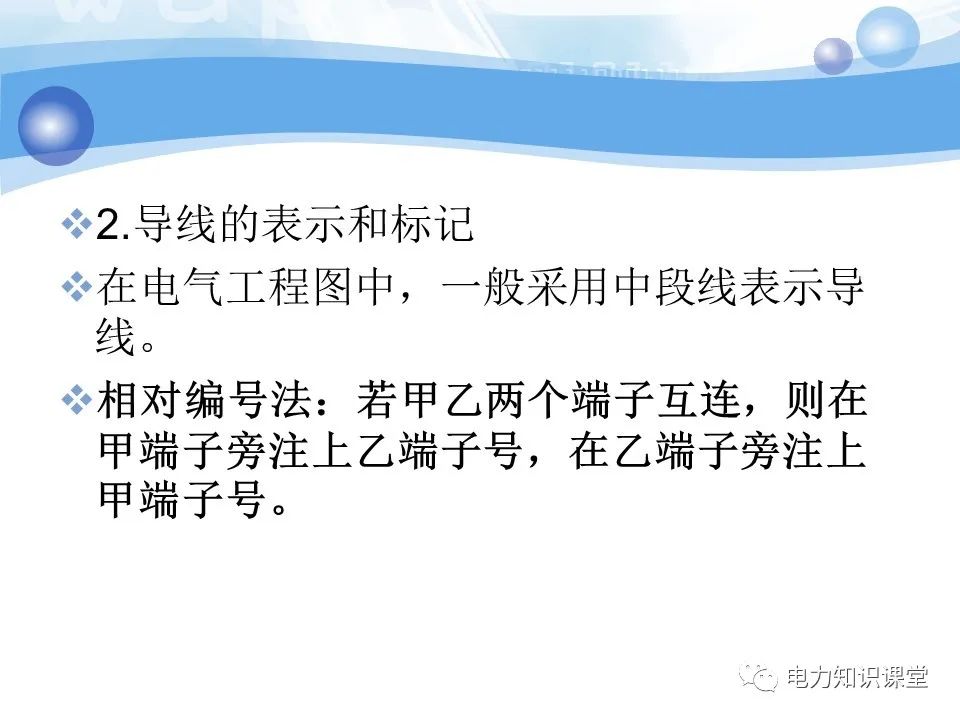

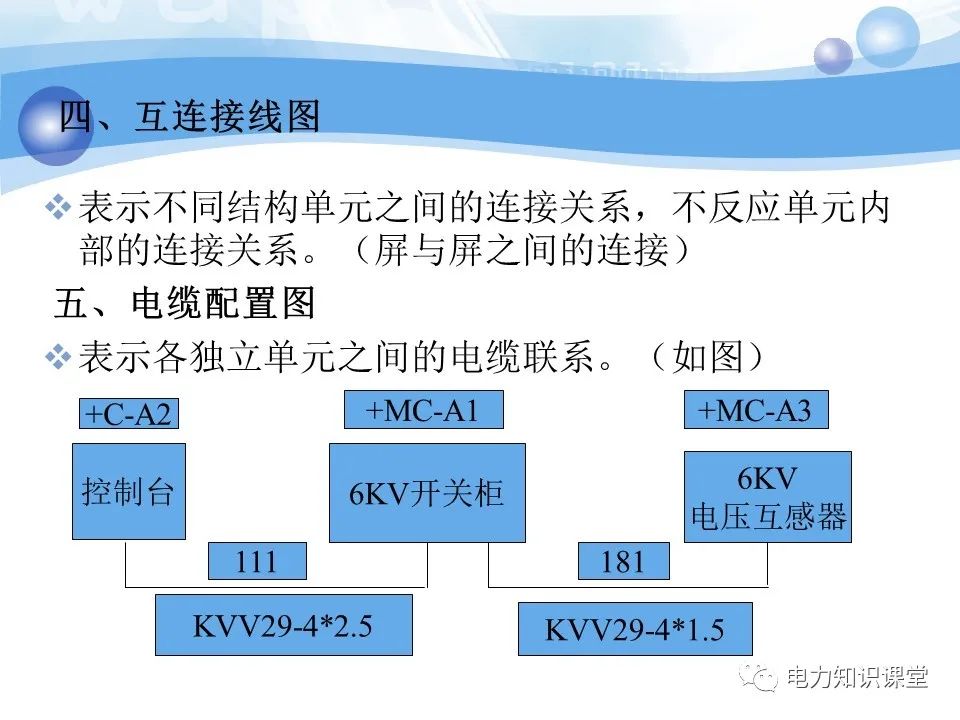

作用：屏内设备与屏外，屏顶设备之间的连接是通过端子排和控制电缆（或导线）来实现的。

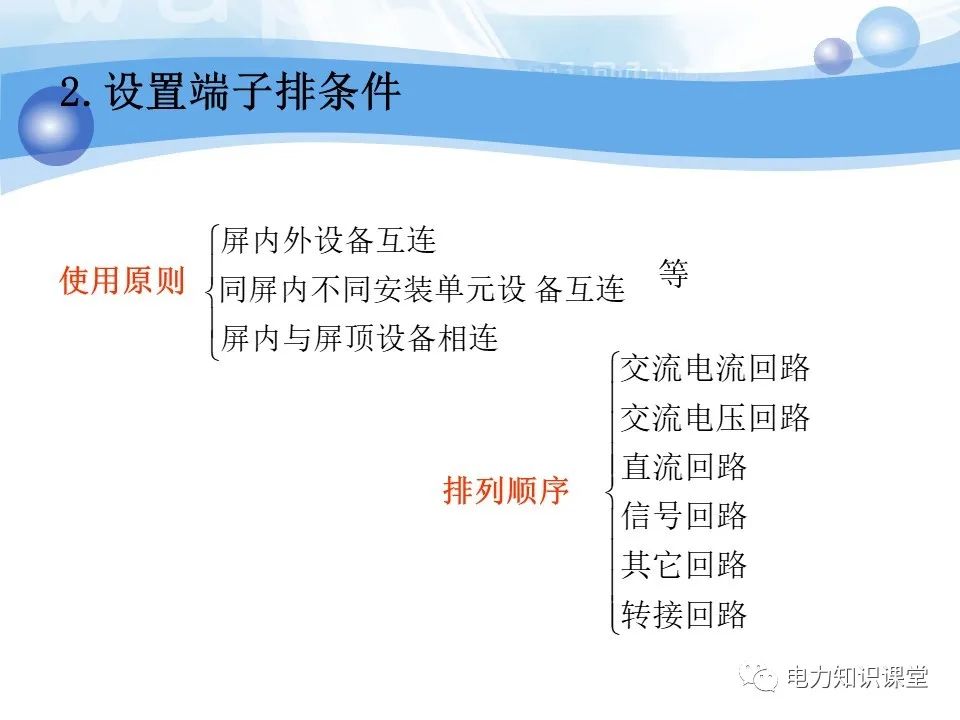

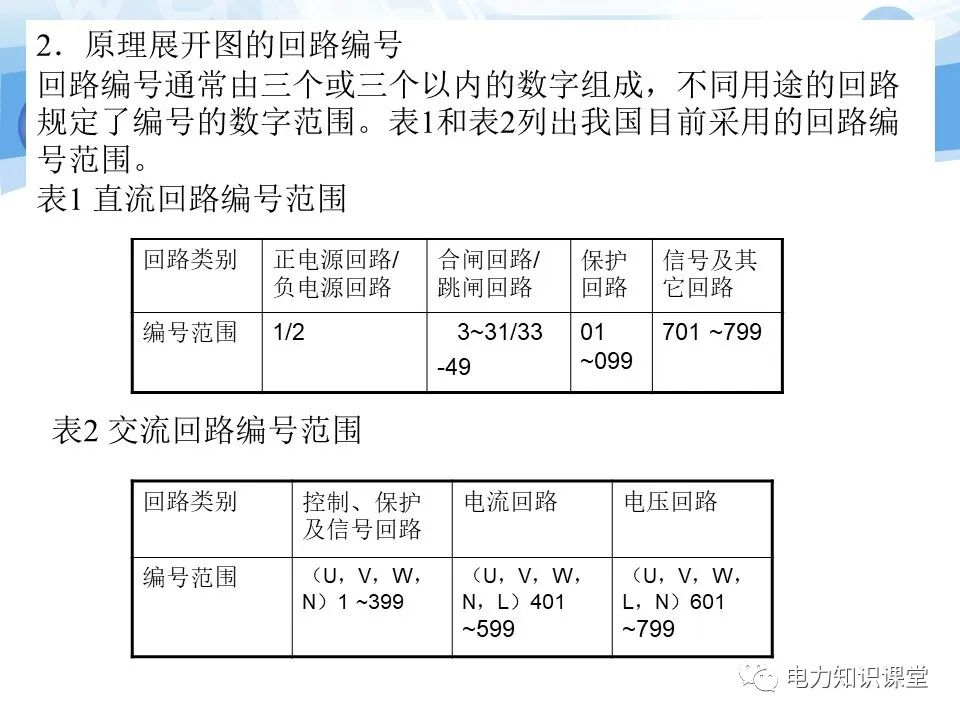

端子排的排列原则：

（1）当同一块屏上只有一个安装单位时，则端子排的放置位置与屏内设备位置相对应。

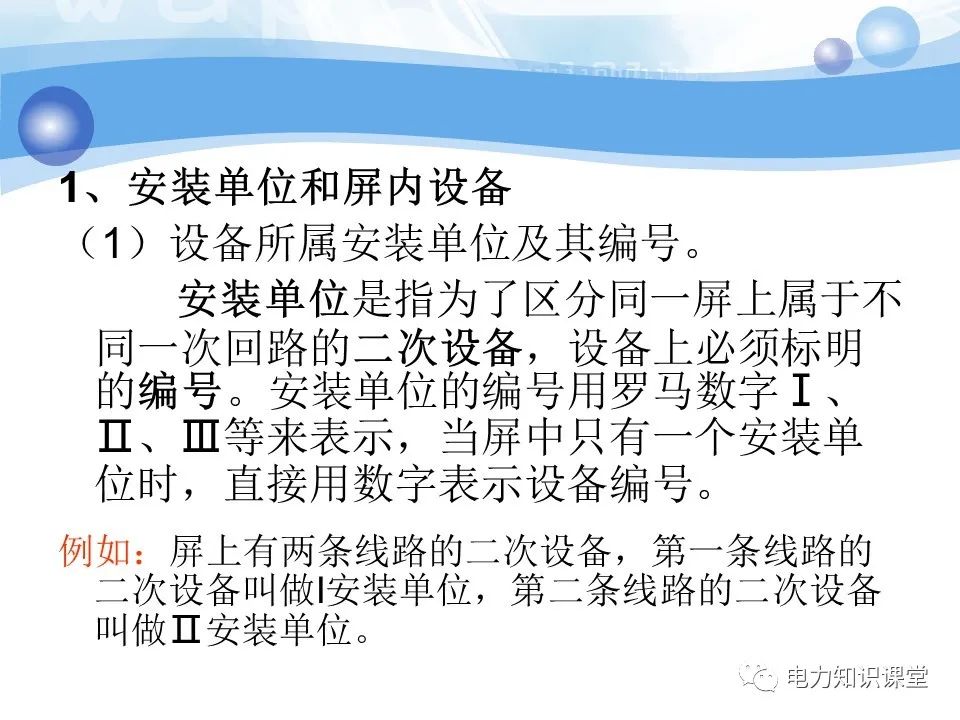

（2）当同一块屏上有几个安装单位时，则每一安装单位均有独立的端子排。

（3）端子形式的选用，需要根据具体情况来决定。交流回路应经试验端子，预告和信号回路及其它需要断开的回路，则应经特殊端子或试验端子。

（4）正、负电源之间，合闸和跳闸回路之间的端子不应相连，一般需用一个空端子隔开。

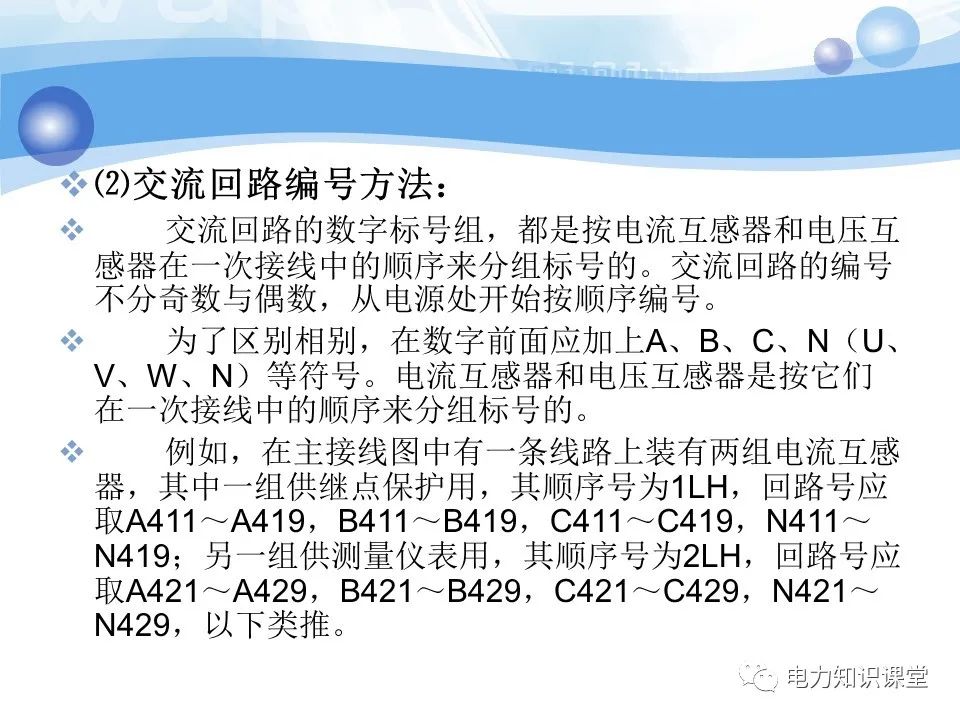

（5）端子排垂直布置时，排列由上而下，水平布置时，排列至左向右，其顺序是按交流电流回路，交流电压回路，直流回路，信号回路，其他回路等，最后留有2~5个备用端子。

（6）一个端子一般只允许接一根导线，在特殊情况下，最多可以接两根导线，导线截面一般不允许超过直径6平方毫米。

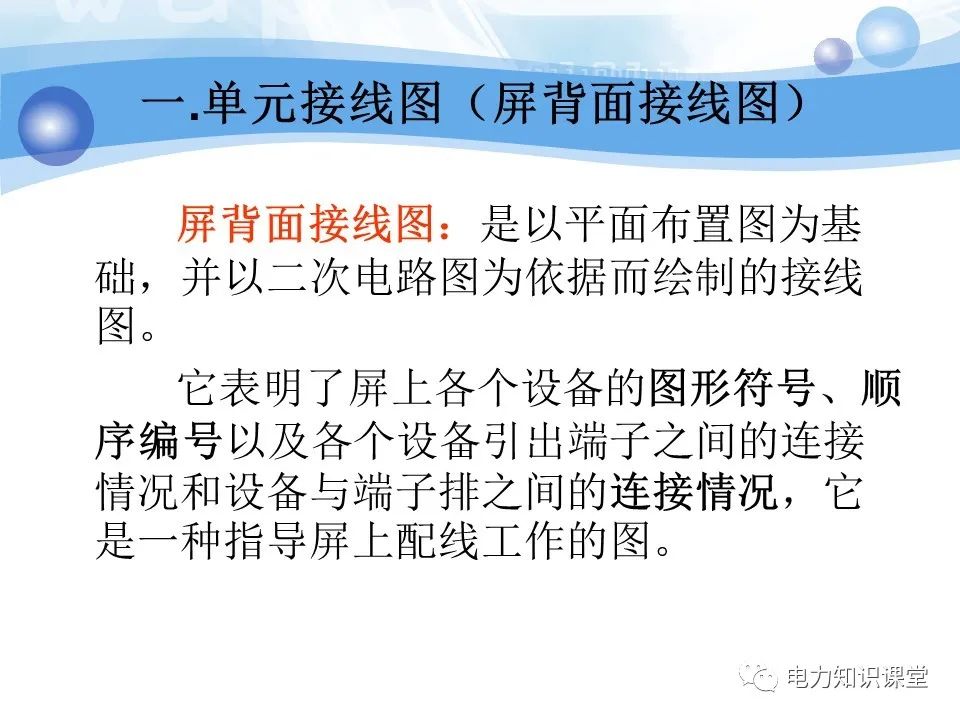

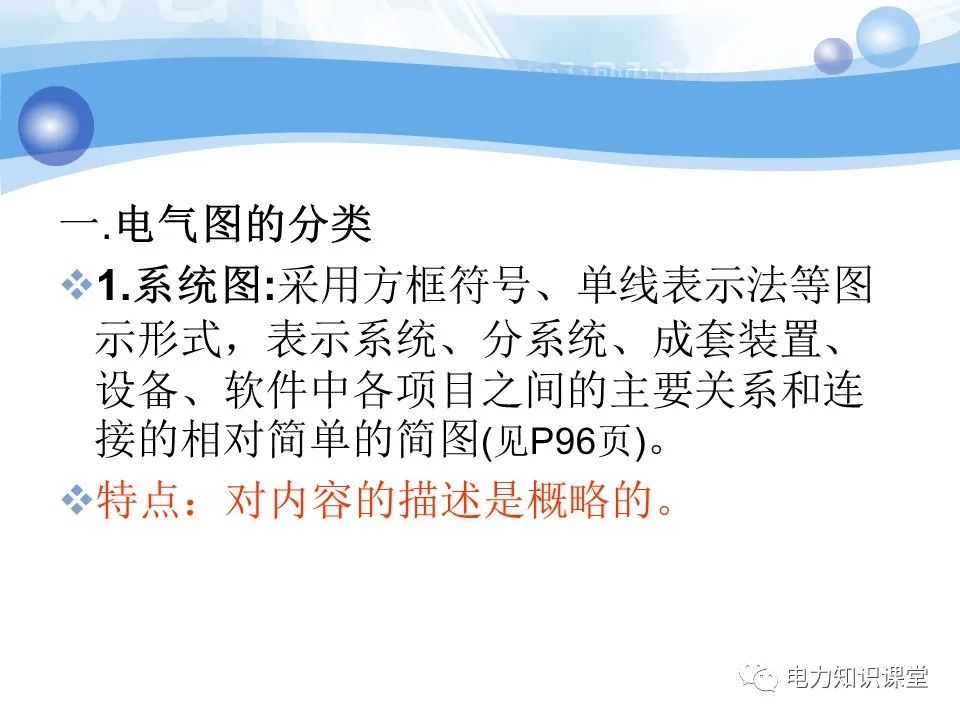

屏面布置图是一种采用简化外形符号（框形符号），表示屏面设备布置的位置简图，是屏的一种正面视图。

二次主设备屏主要有两种类型：

纯二次设备屏：控制屏、信号屏、继电保护屏

一次、二次混合安装的屏

屏面布置图的特点：

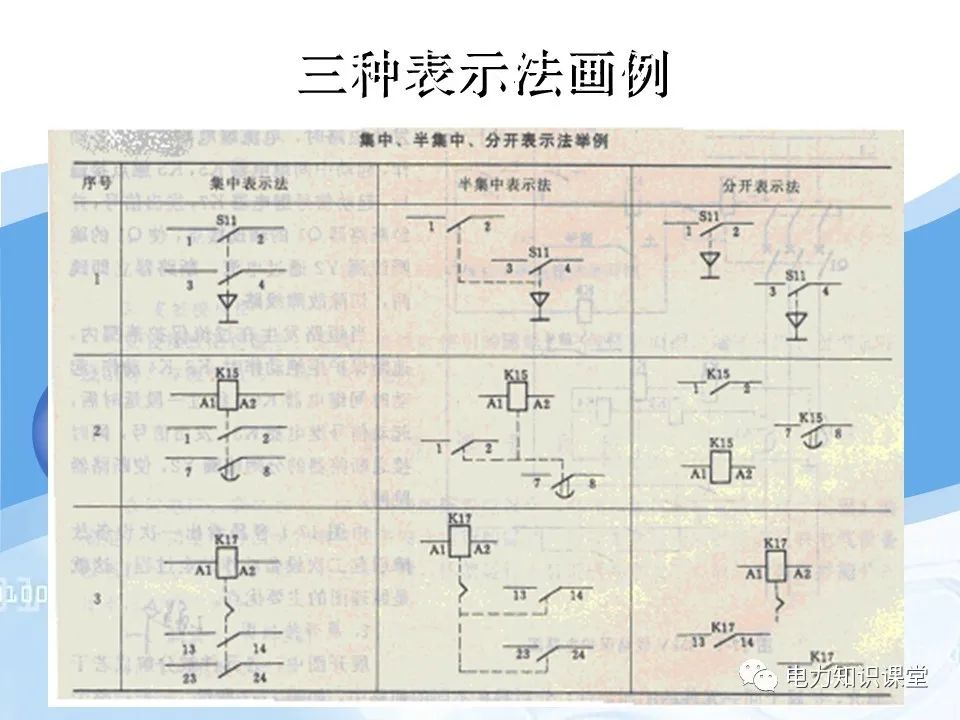

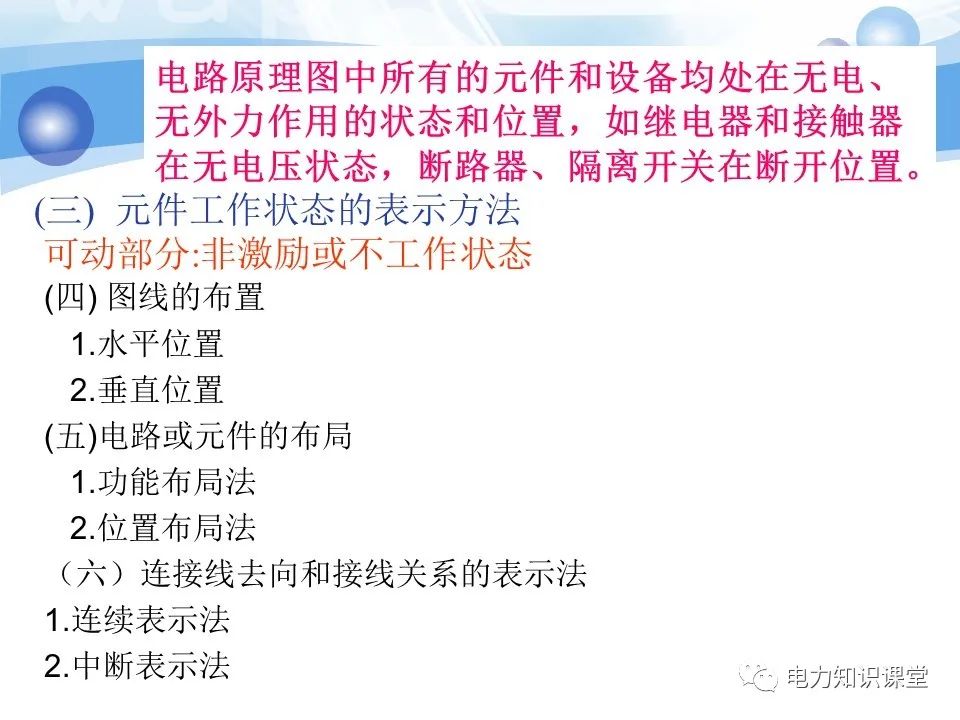

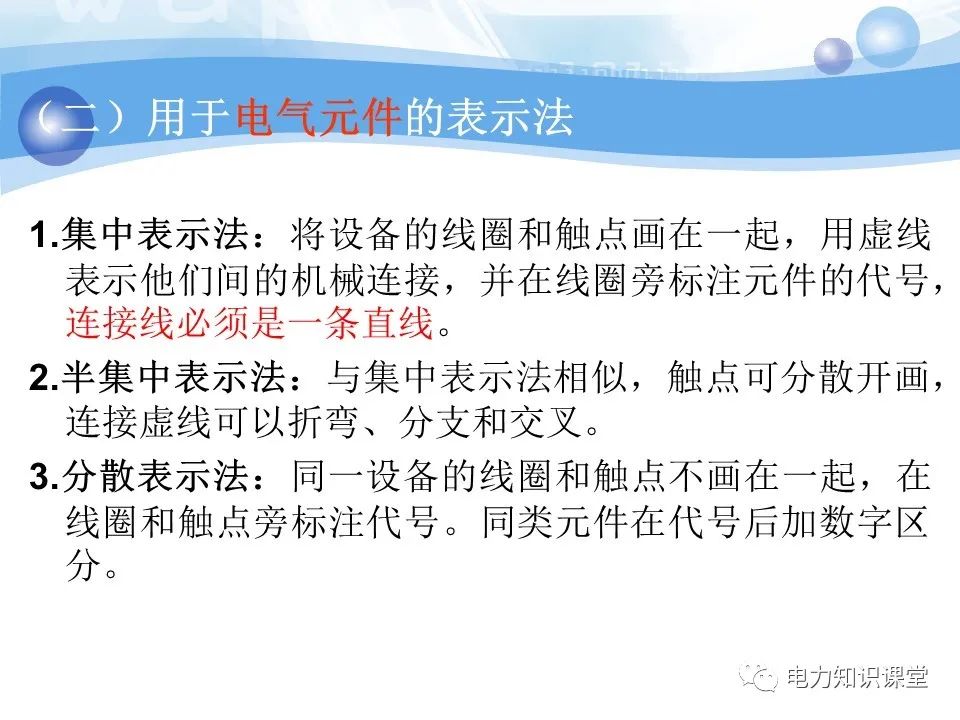

1、项目通常采用简化符号表示，个别项目采用一般符号表示。

2、符号大小及间距尽可能按比例绘制，但某些较小的符号允许适当放大绘制。

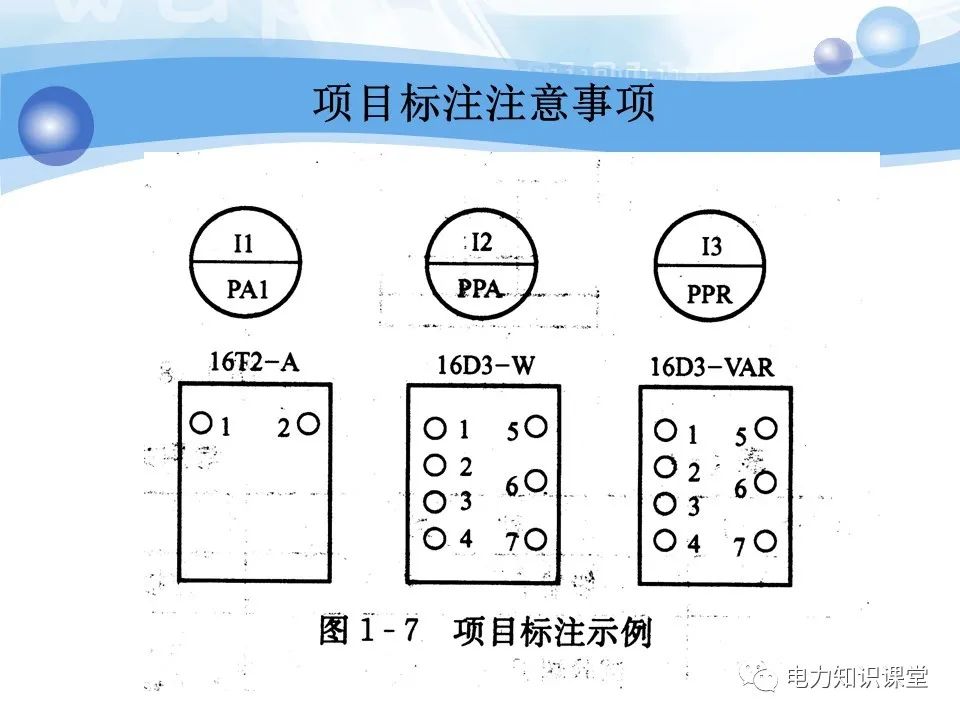

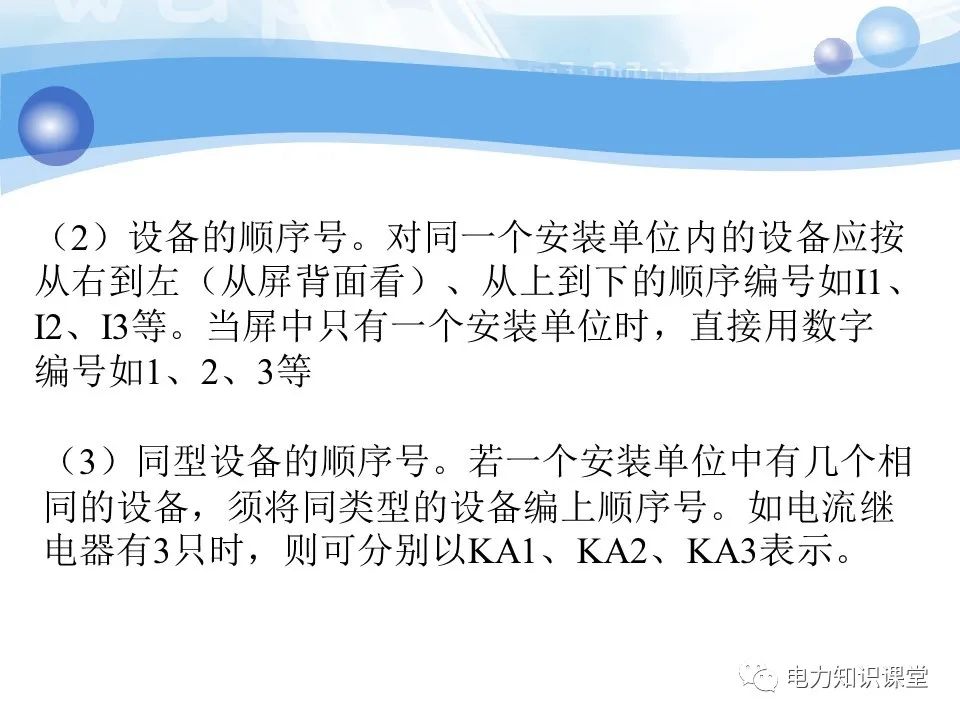

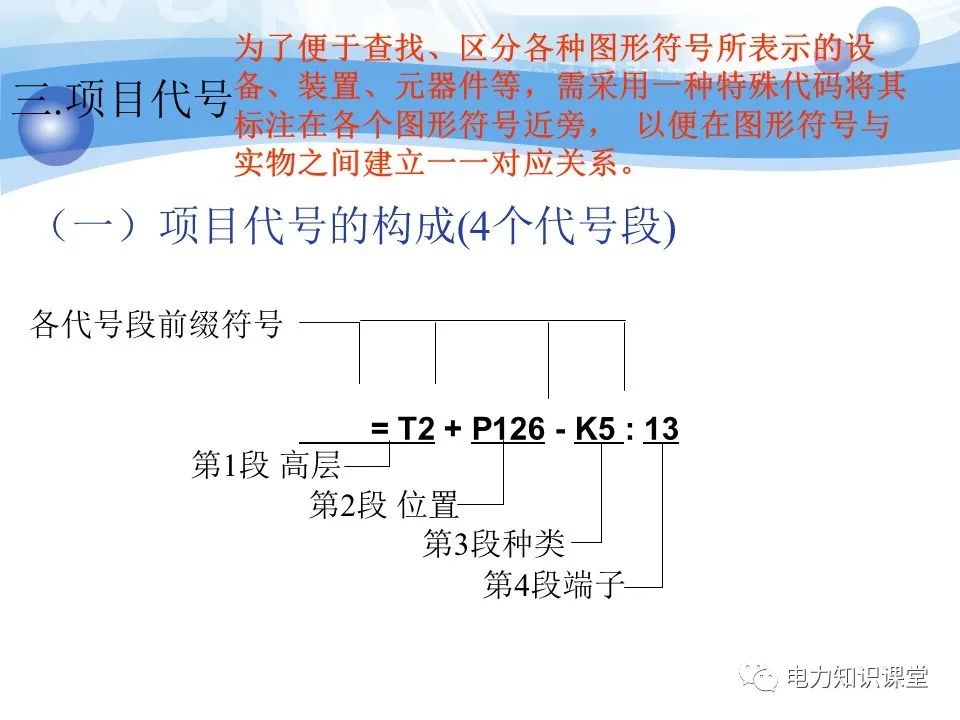

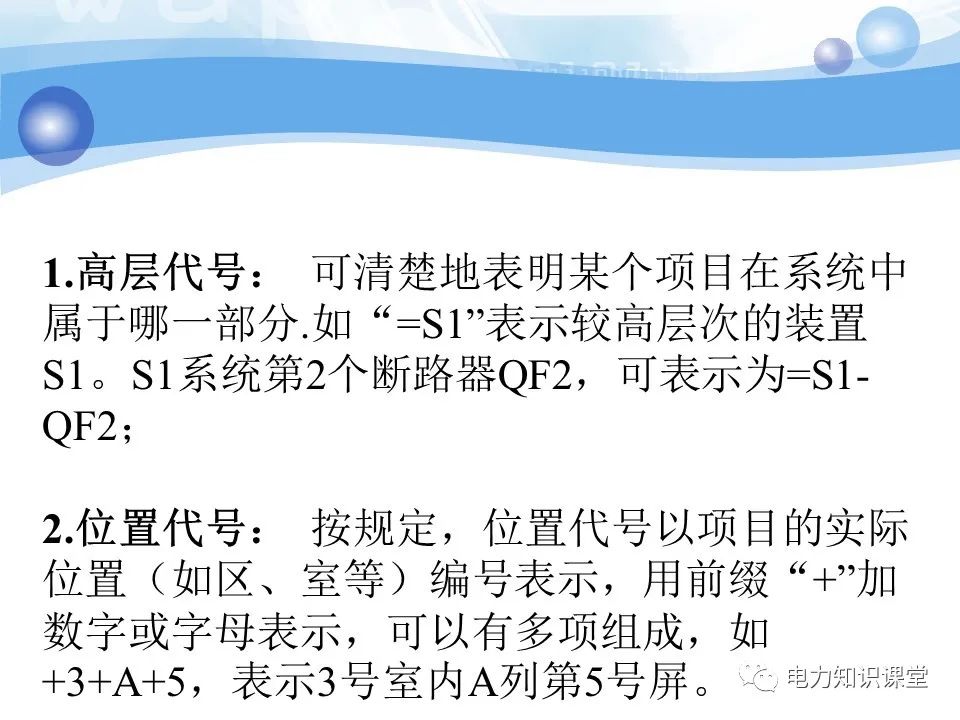

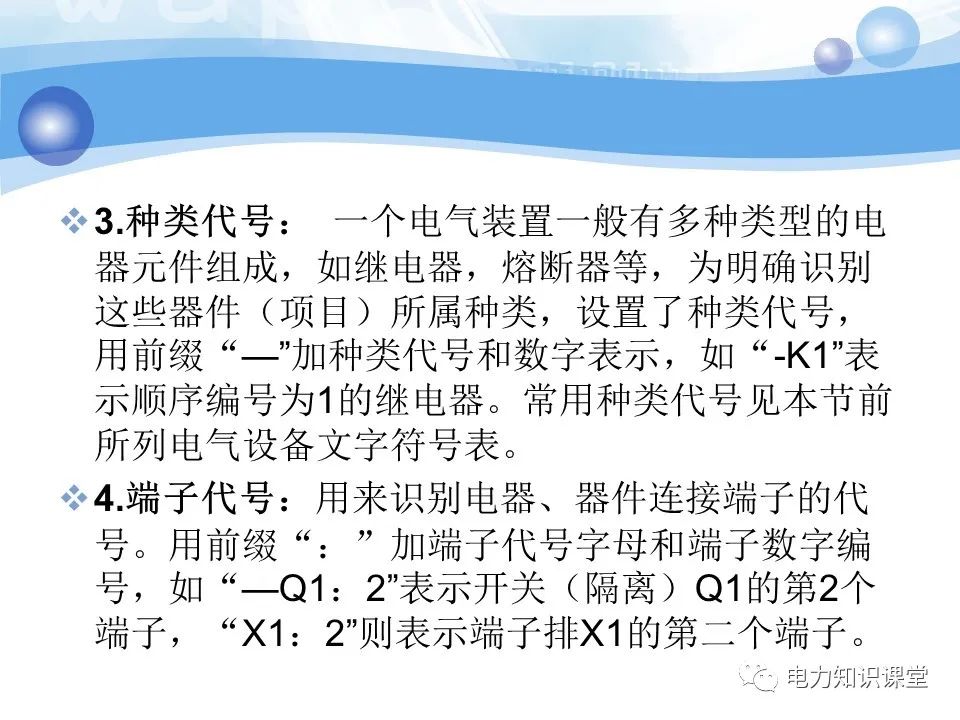

3、应标注与电路图相对应的文字代号，如仪表符号内标注“A”，“V”等，继电器符号内标注“KA”，“KV”等。

4、屏面上各种二次设备，通常从上至下依次布置指示仪表、继电器、光字牌、信号灯、按钮、控制开关、和必要的模拟线路。

项目大小可以不完全按实际尺寸画出，但项目的中心间距要严格标注尺寸。
