500kv断路器保护基础原理

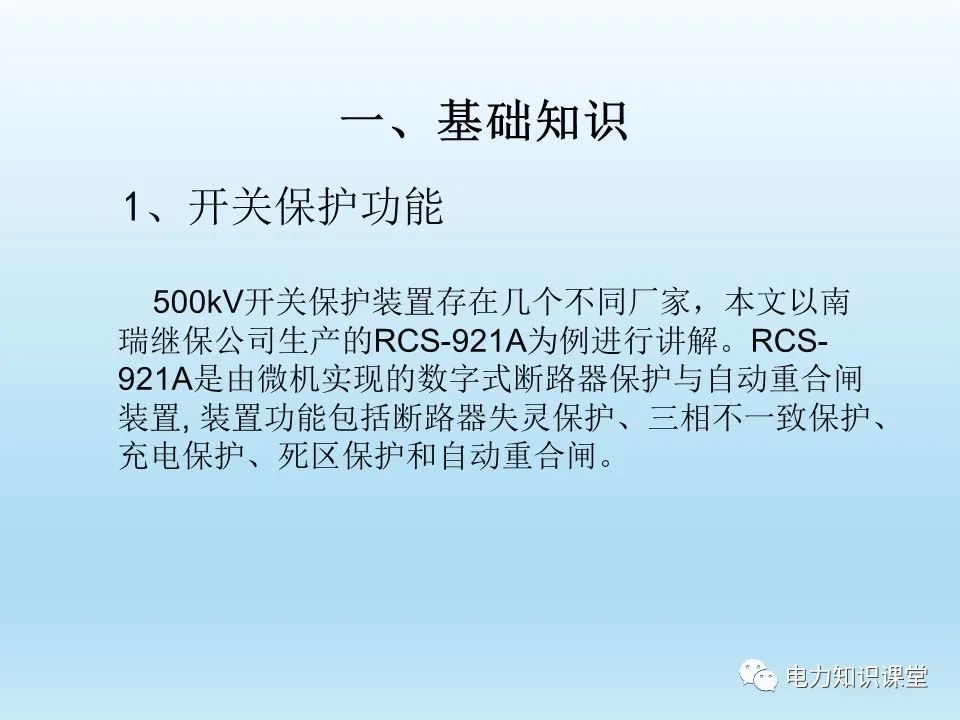

装置具有失灵保护功能，分为故障相失灵、非故障相失灵和发、变三跳起动失灵三种情况。

装置具有三相不一致保护功能，当断路器某相断开，线路上出现非全相时，可经三相不一致保护回路延时跳开三相，三相不一致保护功能可由控制字选择是否经零序或者负序电流开放。

装置具有死区保护功能，某些接线方式下（如断路器在TA与线路之间）TA与断路器之间发生故障时，虽然故障线路保护能快速动作，但在本断路器跳开后，故障并不能切除。此时死区保护将以较短时限动作。死区保护出口回路与失灵保护一致，动作后跳相邻断路器。

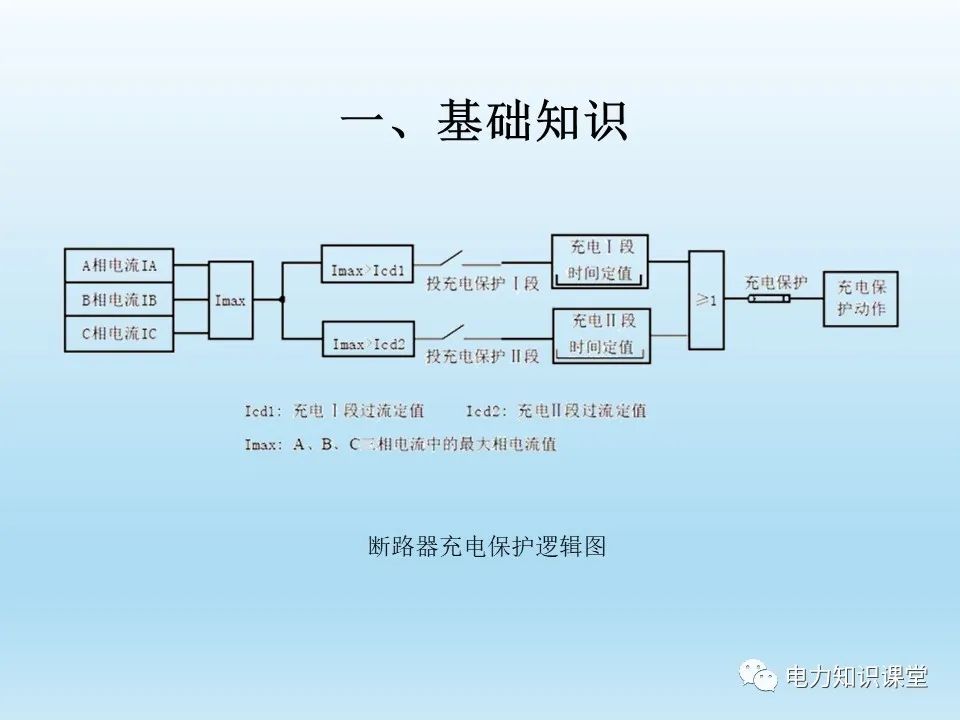

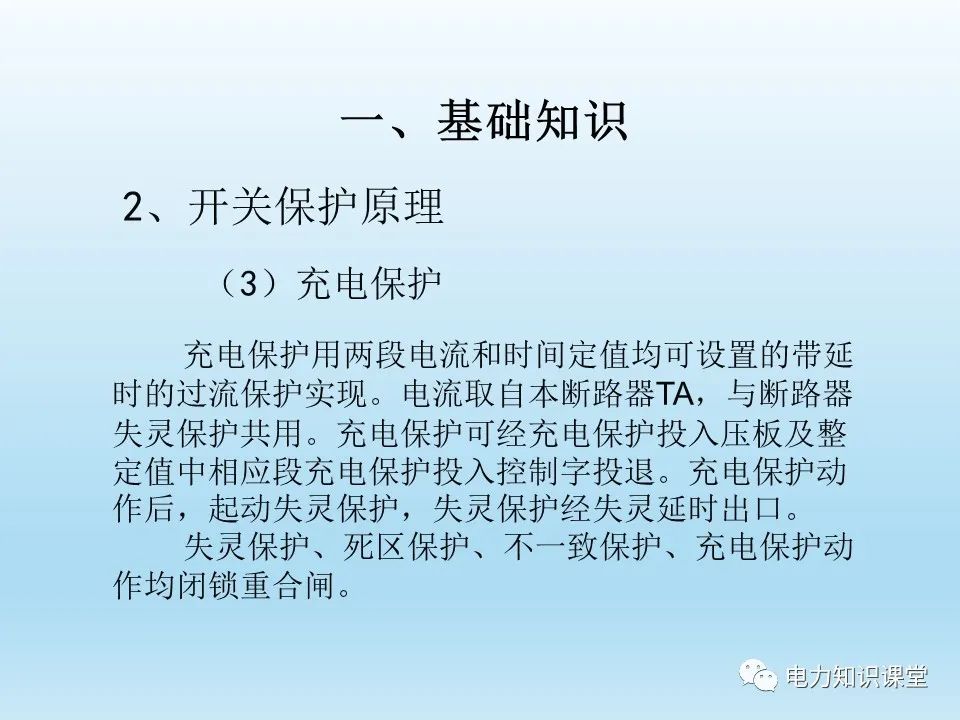

装置具有充电保护功能，当向故障母线（线路）充电时，可及时跳开本断路器。

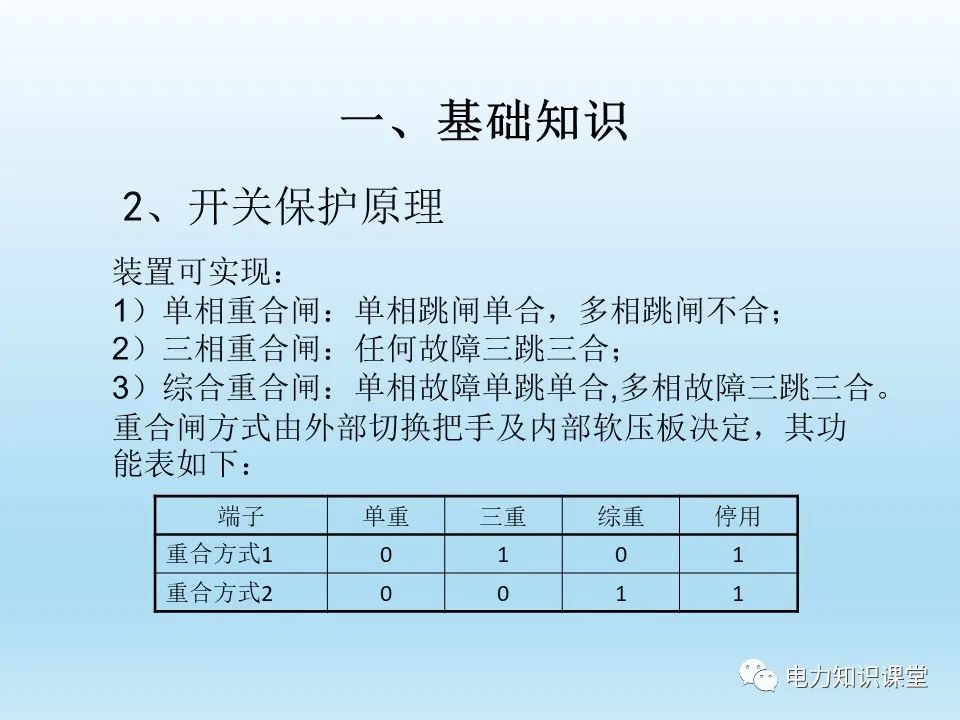

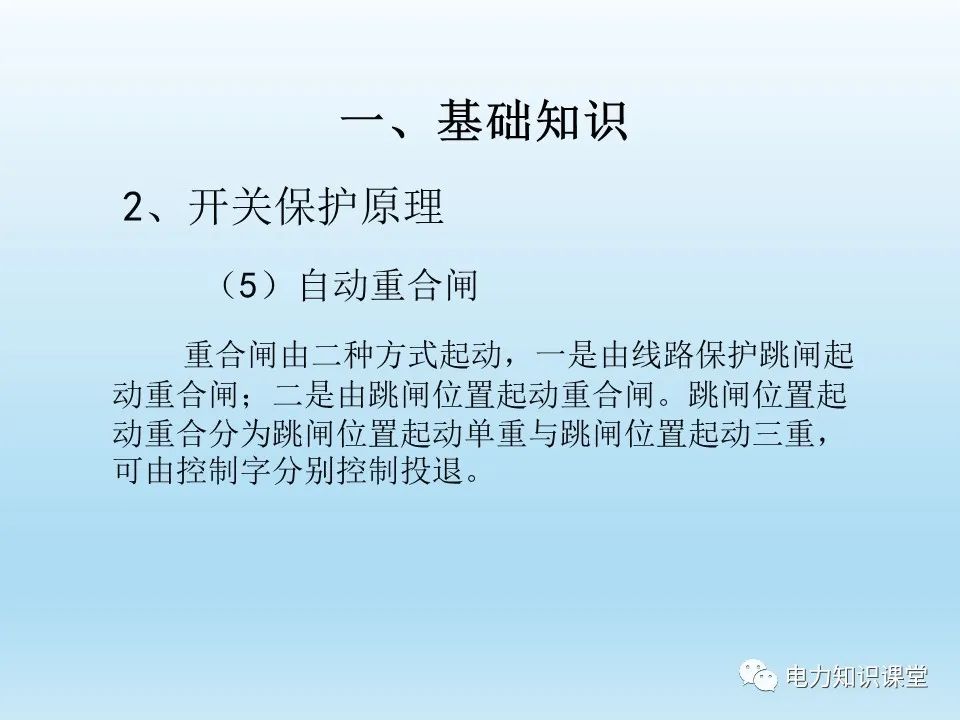

装置具有一次自动重合闸功能。能实现综合重合闸方式、单相重合闸方式、三相重合闸方式及停用方式。重合闸起动方式有两种，一是由线路保护跳闸起动重合闸；二是由跳闸位置起动重合闸。结线线路同一侧的两台重合装置的重合顺序可切换，后合侧延迟时间可整定，先重合开关合于故障时，后合重合闸装置立即闭锁并发三跳命令。当先合重合闸因故检修或者退出运行时，后合重合闸将以重合闸整定时限动作，而不经过后合侧延迟时间。

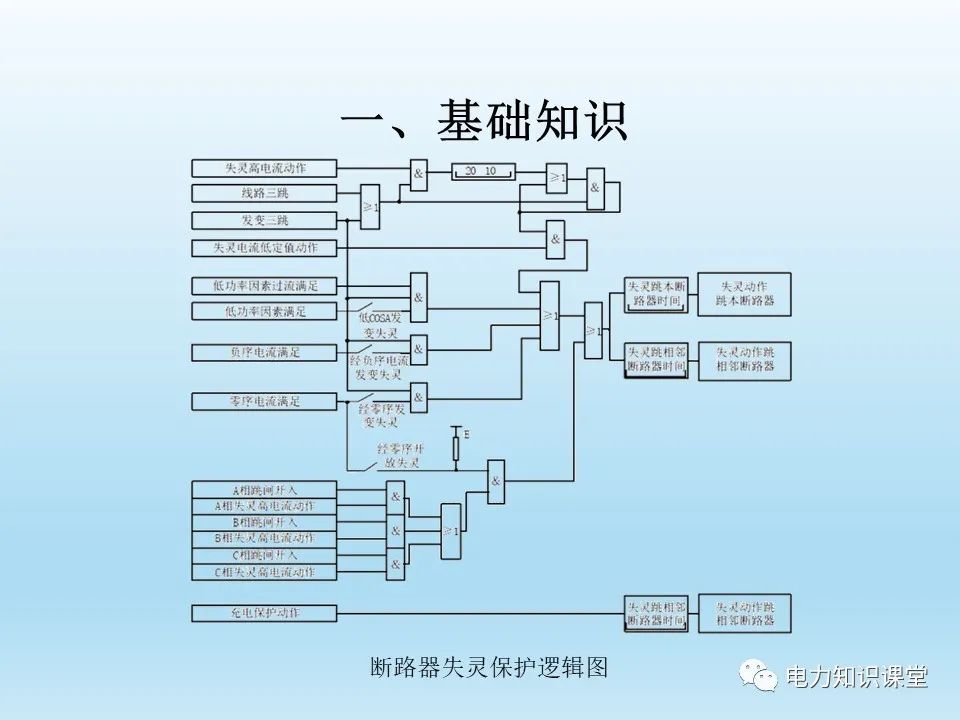

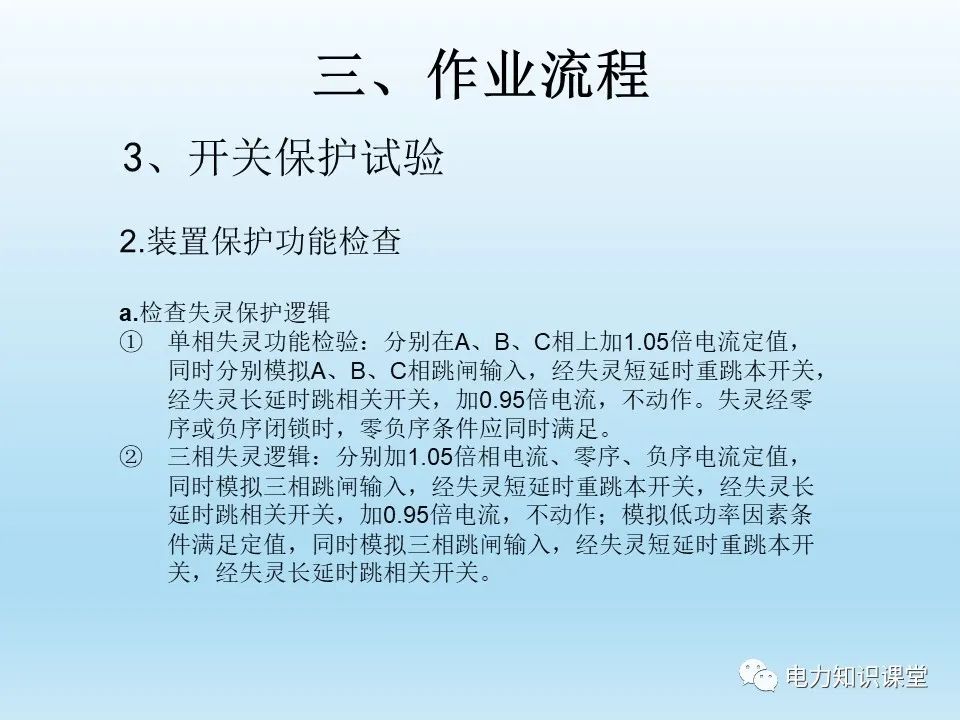

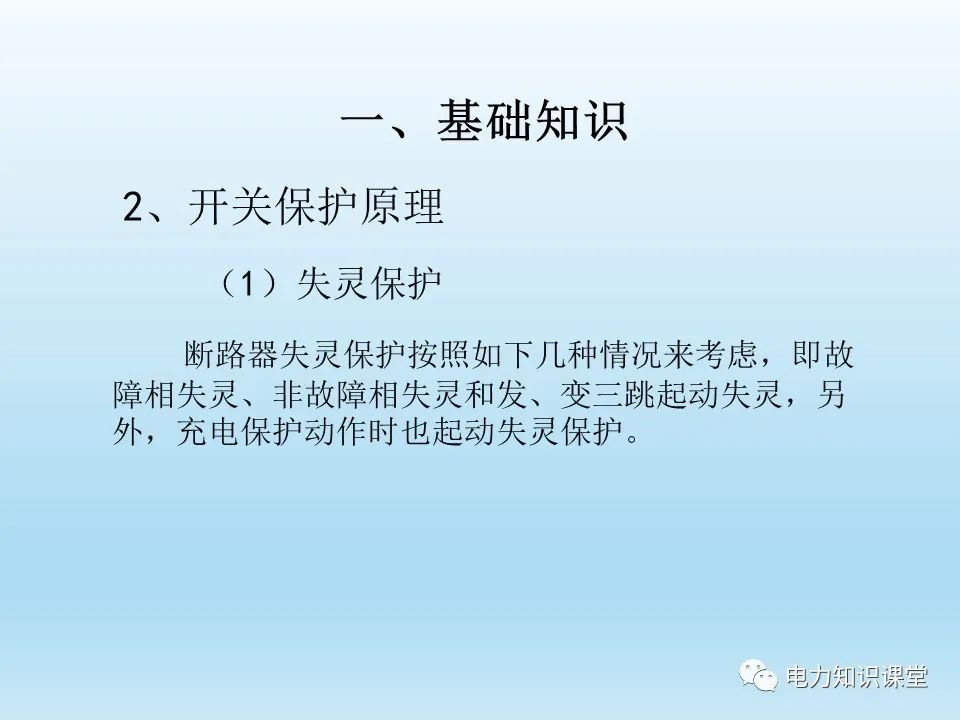

1）故障相失灵按相对应的线路保护跳闸接点和失灵过流高定值都动作后，先经“失灵跳本开关时间”延时发三相跳闸命令跳本断路器，再经“失灵动作时间”延时跳开相邻断路器。

2）非故障相失灵由三相跳闸输入接点保持失灵过流高定值动作元件，并且失灵过流低定值动作元件连续动作，此时输出的动作逻辑先经“失灵跳本开关时间”延时发三相跳闸命令跳本断路器，再经“失灵动作时间”延时跳开相邻断路器。

3）发、变三跳起动失灵由发、变三跳起动的失灵保护可分别经低功率因素、负序过流和零序过流三个辅助判据开放。三个辅助判据均可由整定控制字投退。输出的动作逻辑先经“失灵跳本开关时间”延时发三相跳闸命令跳本断路器，再经“失灵动作时间”延时跳开相邻断路器。

三相不一致保护

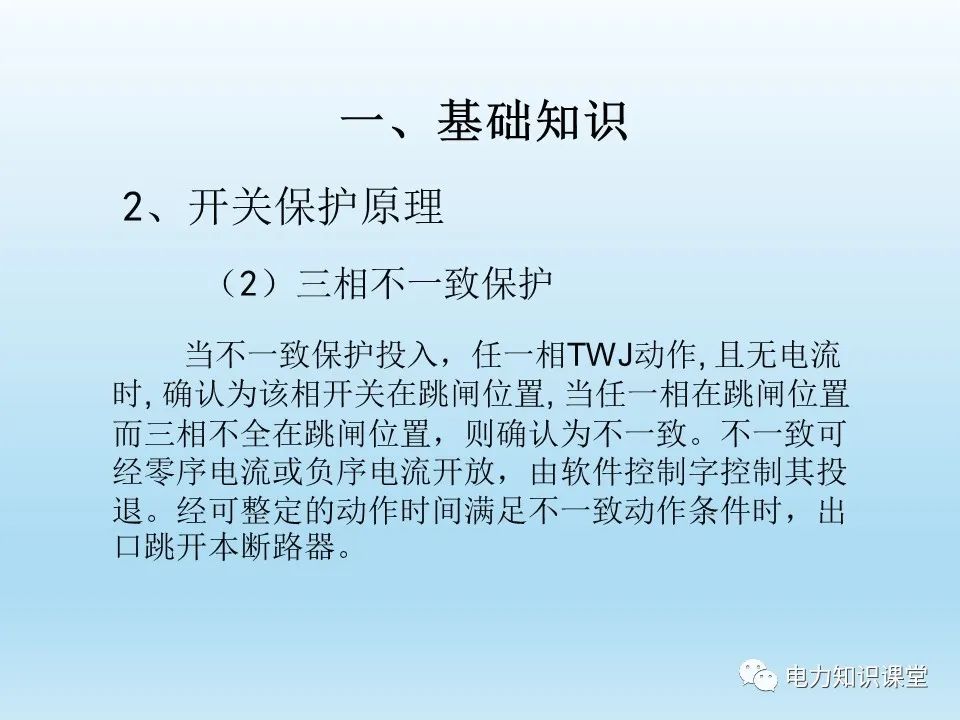

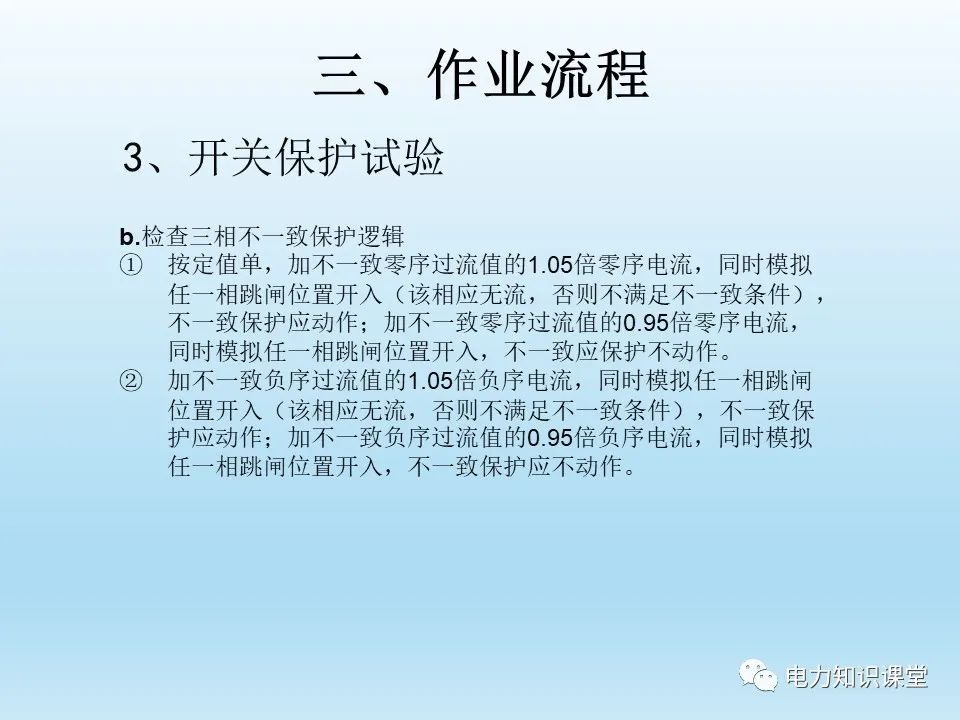

当不一致保护投入，任一相TWJ动作, 且无电流时, 确认为该相开关在跳闸位置, 当任一相在跳闸位置而三相不全在跳闸位置，则确认为不一致。不一致可经零序电流或负序电流开放，由软件控制字控制其投退。经可整定的动作时间满足不一致动作条件时，出口跳开本断路器。

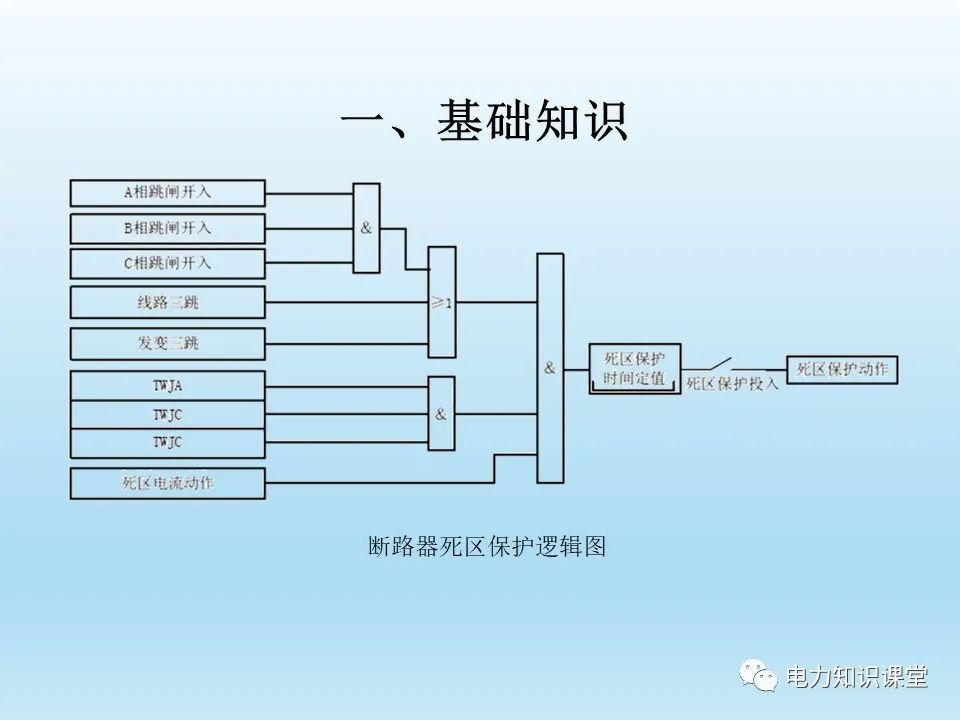

死区保护的动作逻辑为：当装置收到三跳信号如线路三跳、发变三跳, 或A、B、C三相跳闸同时动作, 这时如果死区过流元件动作，对应断路器跳开，装置收到三相TWJ，受死区保护投入控制经整定的时间延时起动死区保护。出口回路与失灵保护一致，动作后跳相邻断路器。

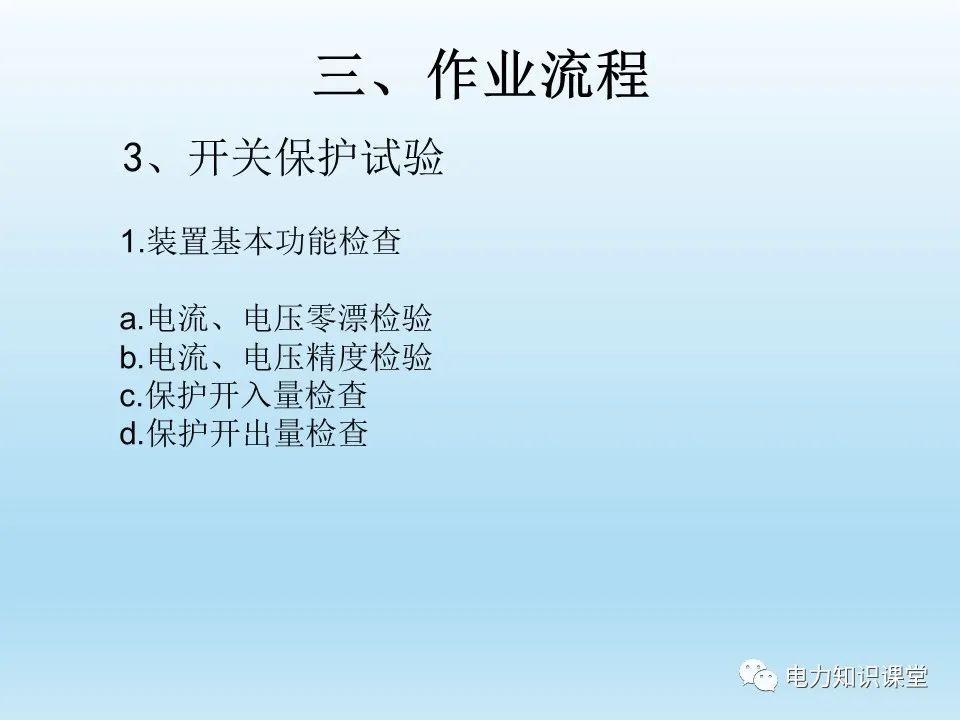

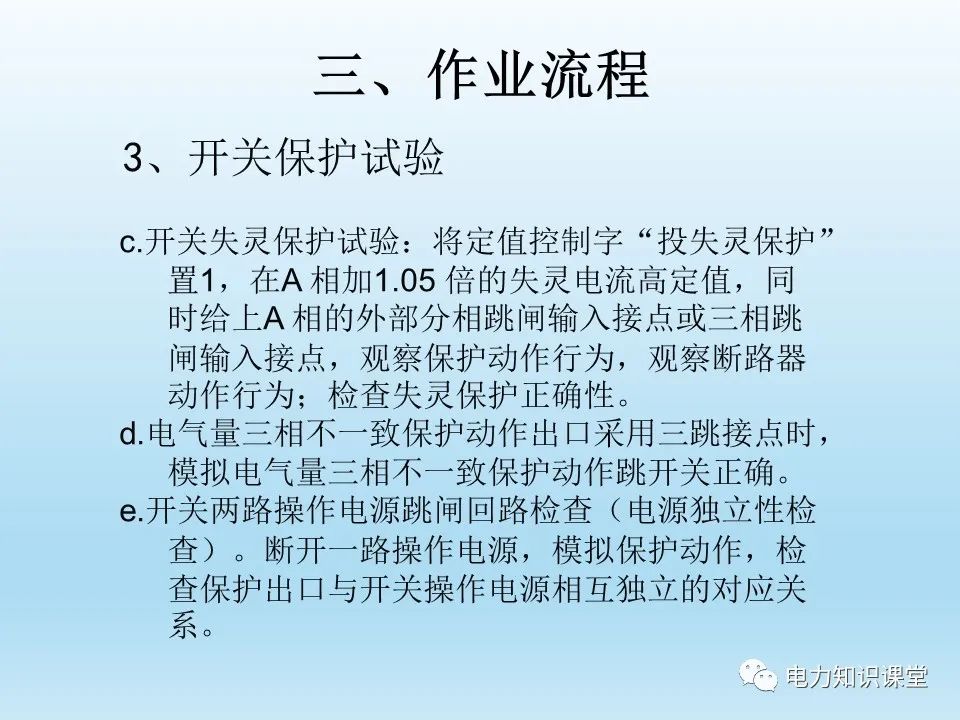

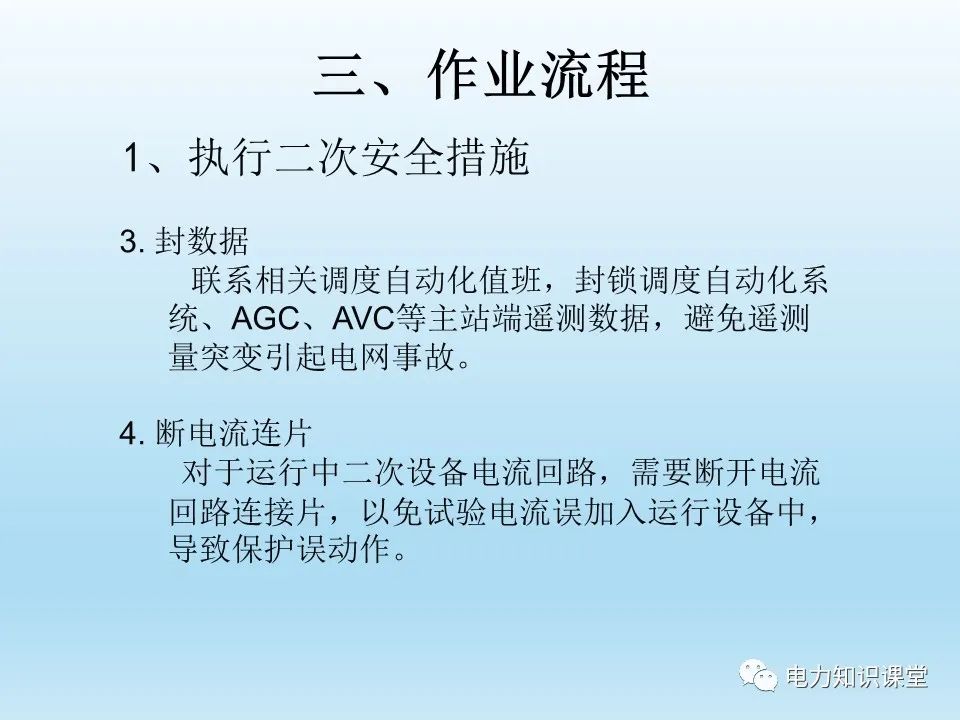

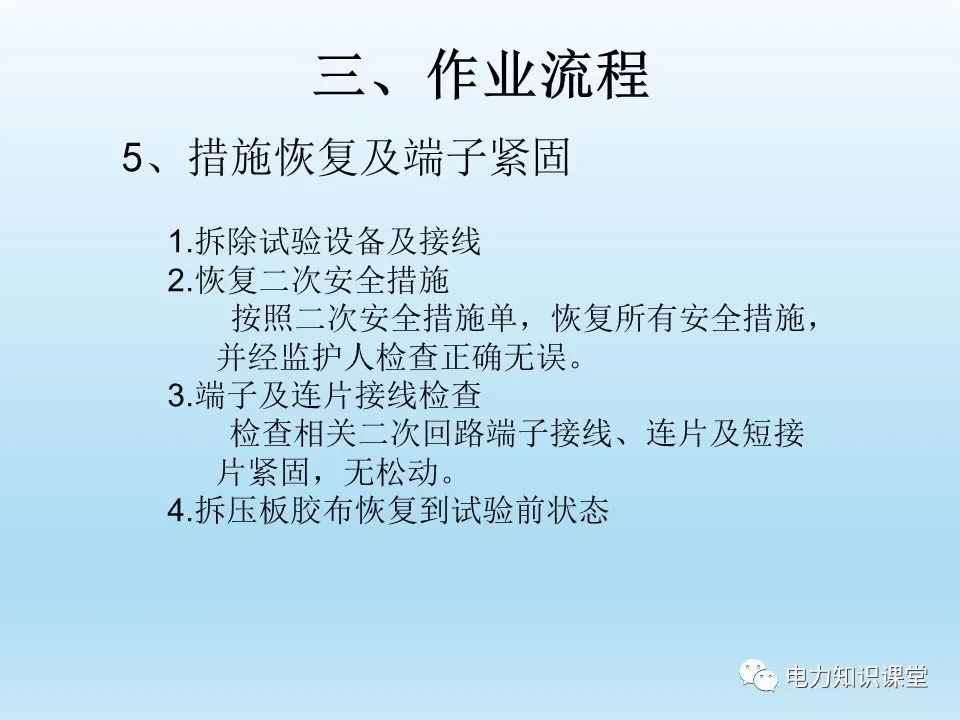

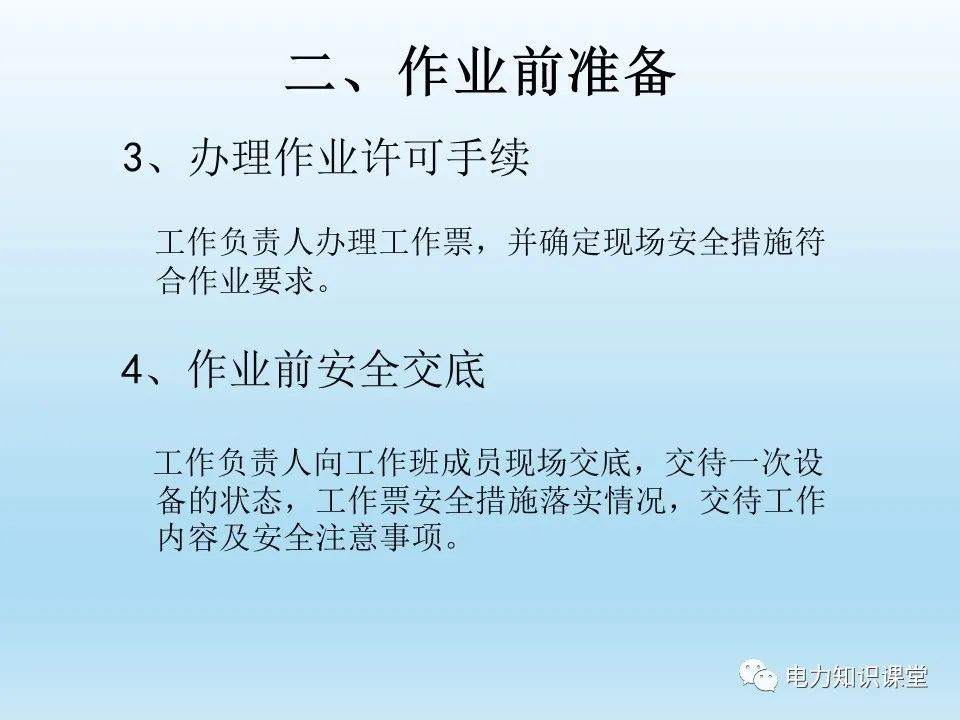

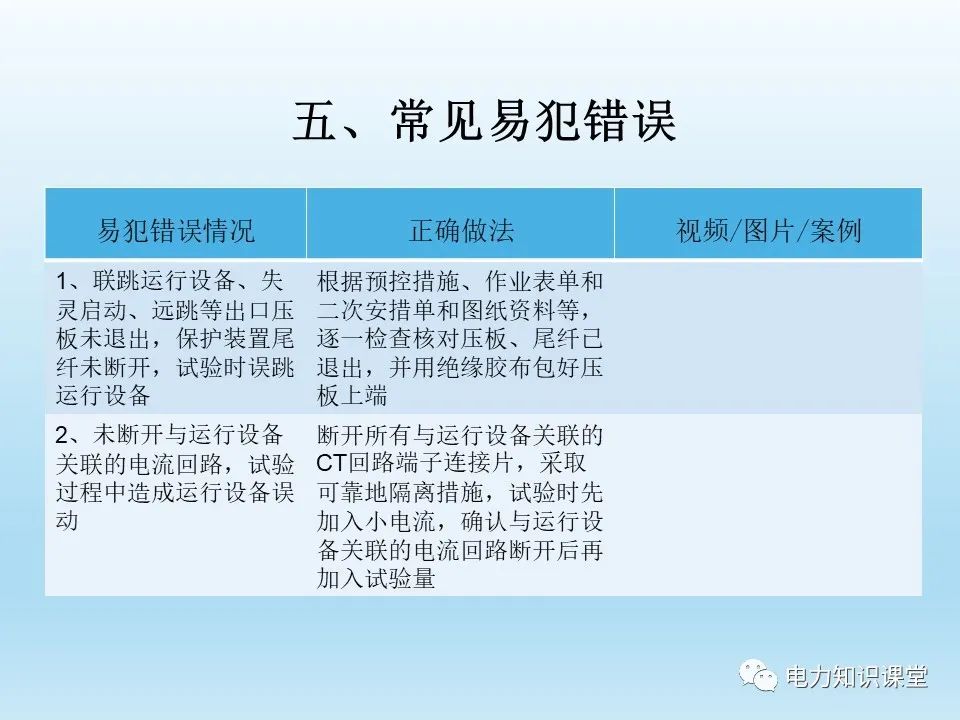

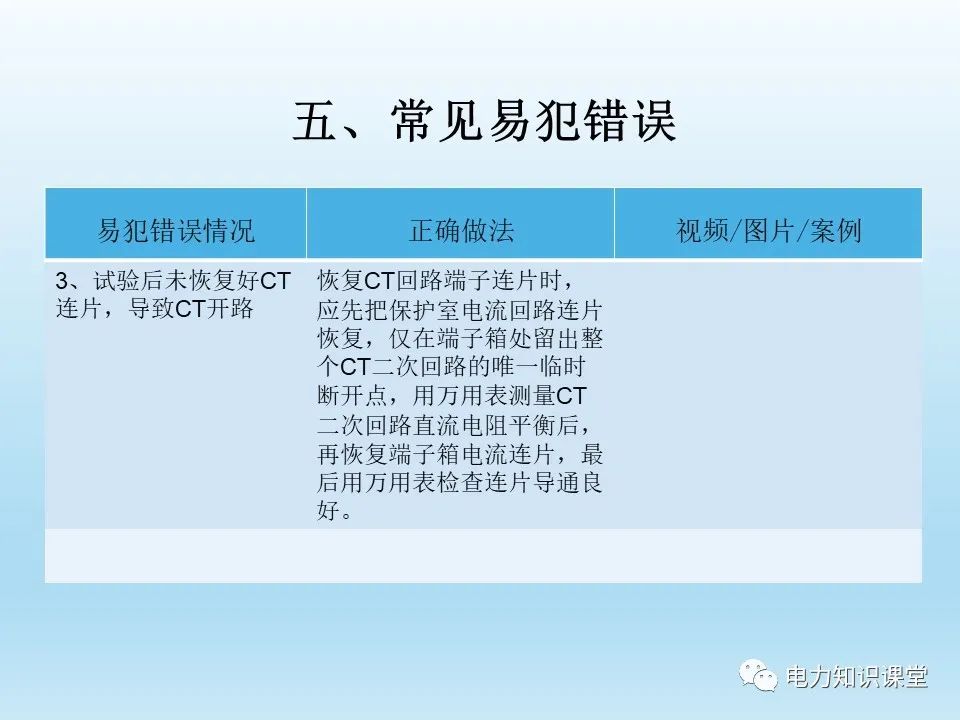

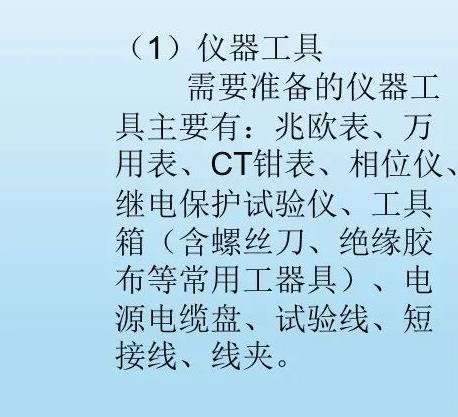

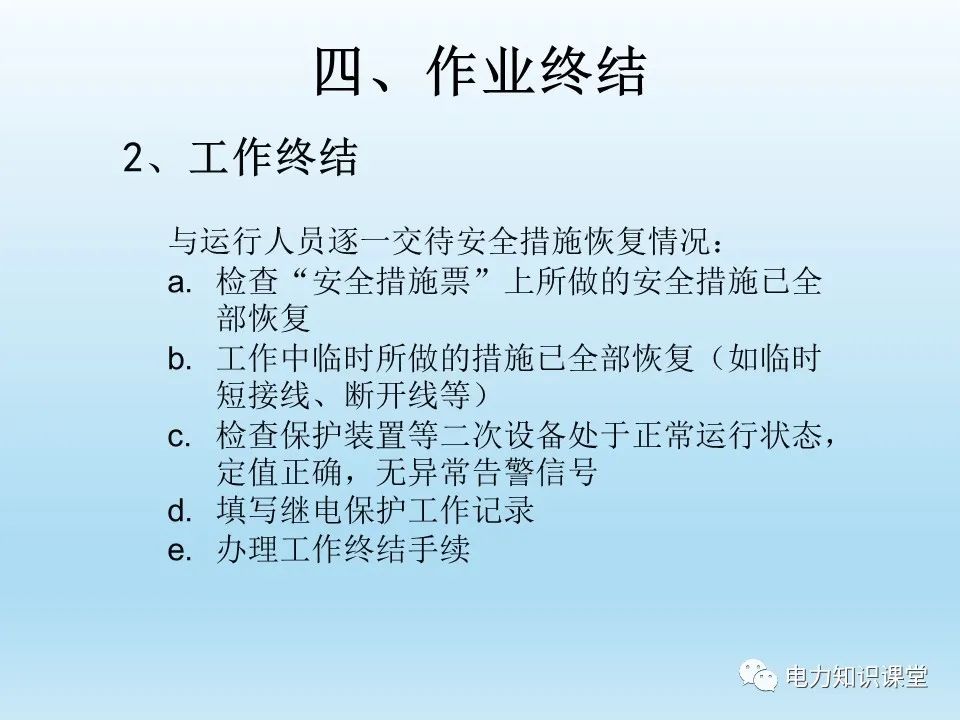

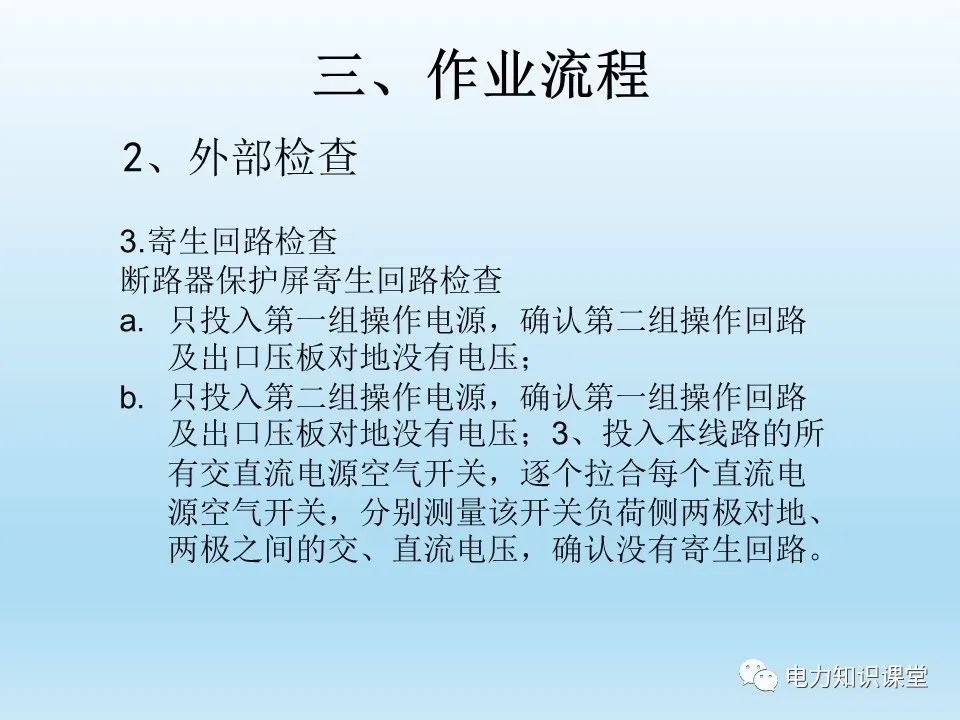

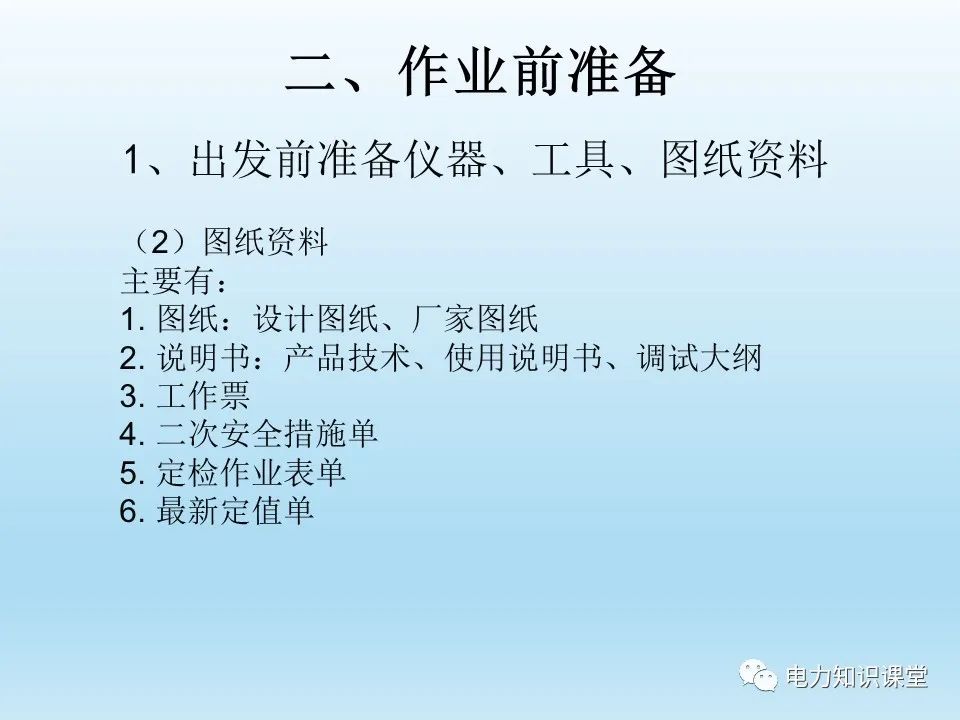

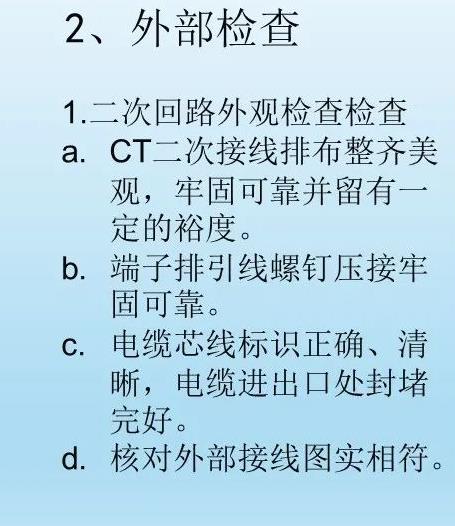

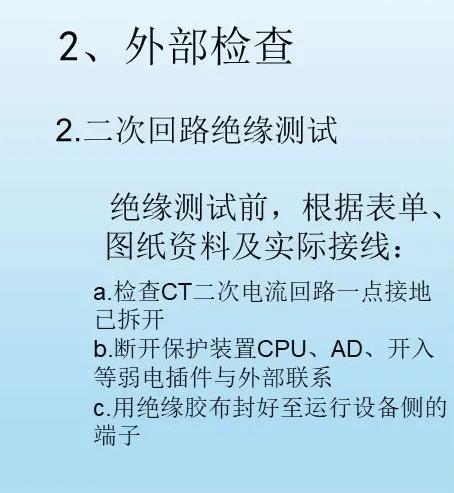

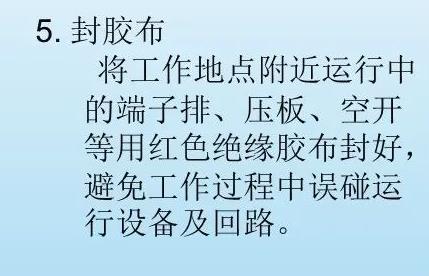

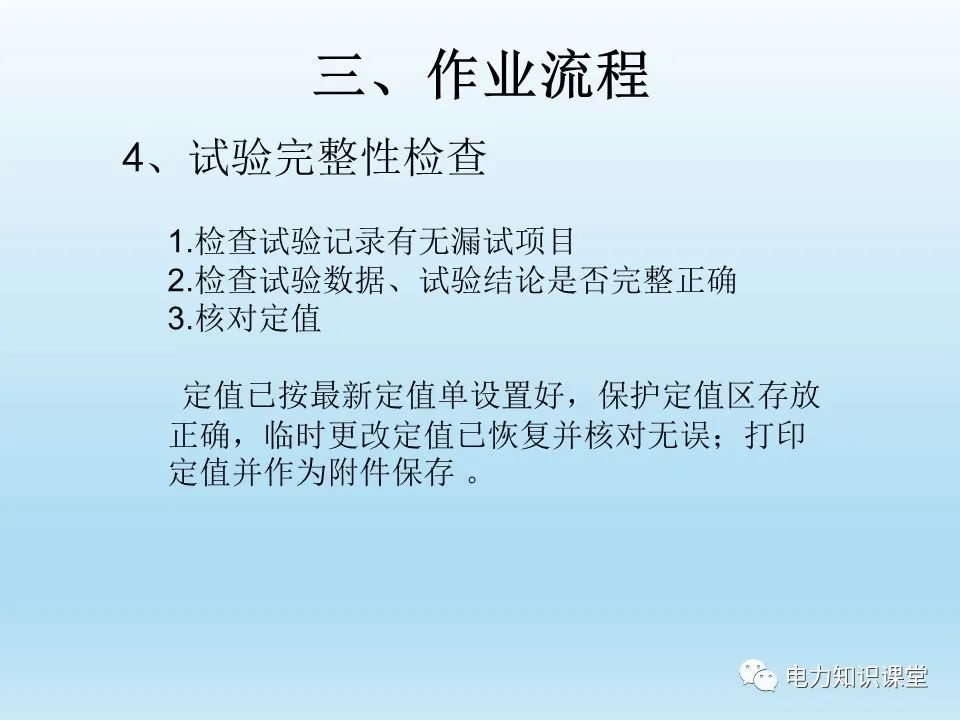

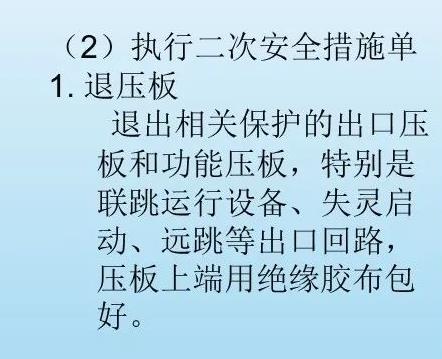

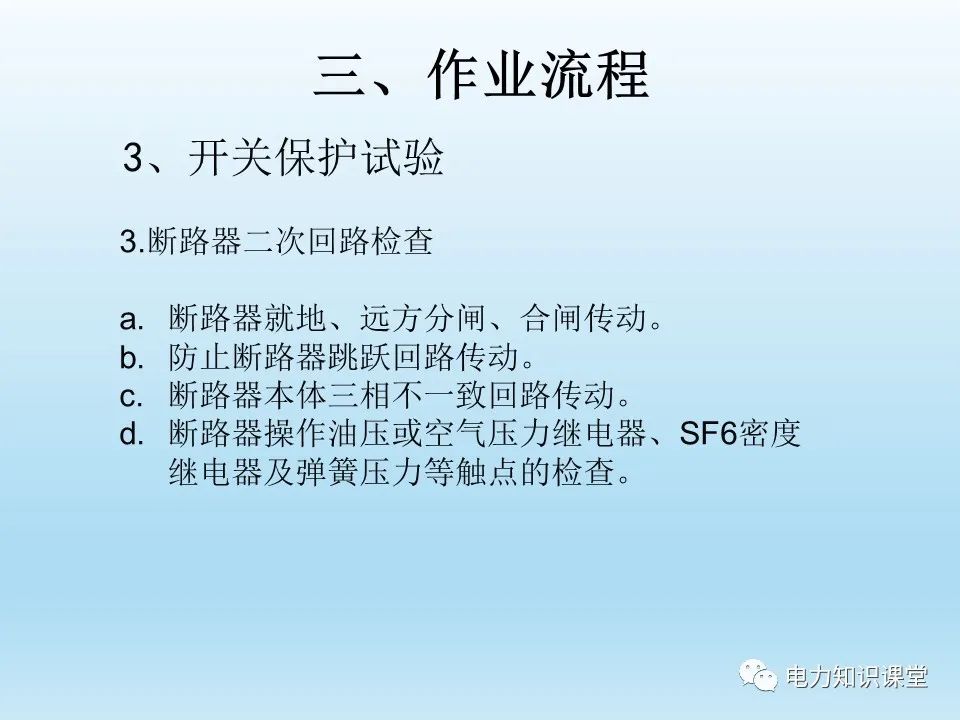

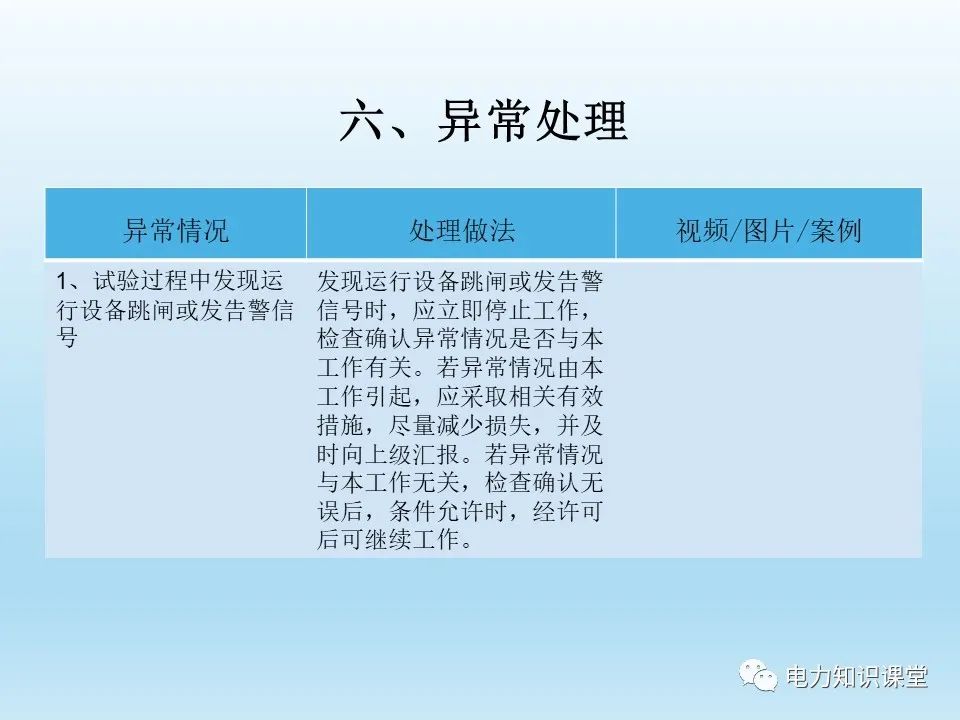

另外，在作业前还需要进行风险评估一次设备的状态与运行方式批复及工作要求的安全措施不一致，造成保护误动未断开与运行设备关联的电流回路，试验过程中造成运行设备误动试验过程中及试验完毕，未短接或未恢复好CT连片，导致CT开路未在各工作地点挂“在此工作”标示牌，造成走错间隔，引起人身触电或误碰运行设备。
