图文解析电气柜成套安装实例参考

这些年的工作经验，电气成套也可以说是一门“遗憾的工作”，距今我也没做过十全十美满意的电气柜，每一次完工总有不少留待下次改进的地方，这也许就是我们不断进步的动力。

但不管我们现在成套水平究竟如何，有一个原则我还是愿意与大家共享，那就是“实现功能第一位，可靠耐用第二位，利于维护第三位，便于加工第四位，美观整洁第五位”，前三点最重要，而后两点有时还需要做些妥协折衷，毕竟所有的一切还会受制于成本的因素。

基于这个原则做的点评，在这里按我的习惯我只说我觉得做得明显不足的地方，我不说的也不一定就是没有问题了，可能遗漏了，也可能不是那么的重要，当然最好是没问题。

1、总进线设计不合理，不美观，不安全，留给进线开关的上下空间位置太局促，空开进出线相与相之间均没有安装隔片，电缆与端子之间存在较大的应力，建议使用铜排结构进线，空开加装门手柄操作。131313布局不甚合理，强电把弱电包围在其中了，接地措施不佳，产生干扰是比较难解决的。

图二电气柜成套存在的问题

1、同图一10，11，12的问题，布线杂乱了些。

2、感觉整体线径偏小，尤其是接地线线径。

3、主进线空开没有设置辅助触点输入到CU，也没有由CU控制主接触器来控制驱动的主电源。

4.电机线及编码器线的屏蔽层未作重复接地处理。

电气柜成套实例参考

1、电气柜主进线

2、母排结构

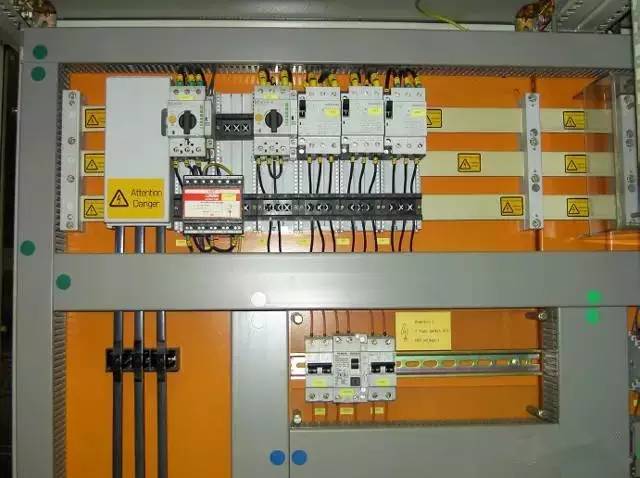

3、门手柄及小型分线配电结构

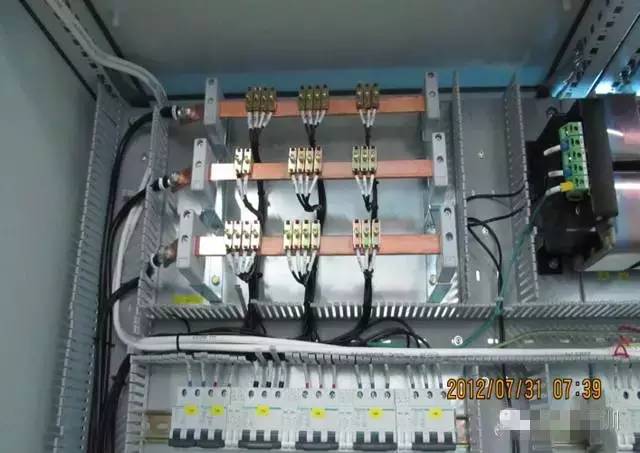

4、小型母排结构

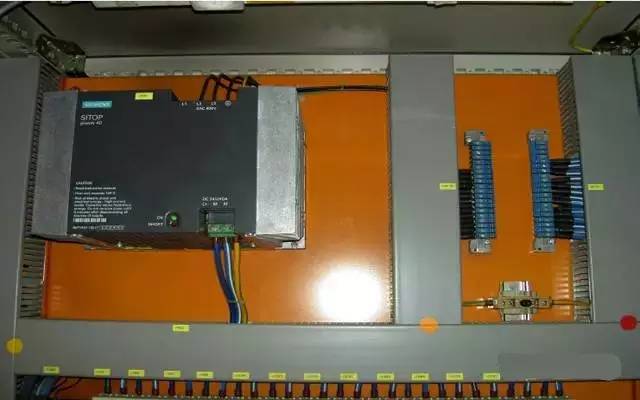

5、DC24V电源，母排结构

6、电源的接地处理

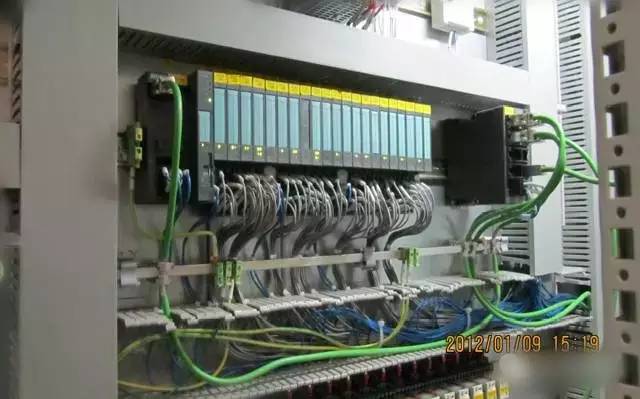

7、PLC的接地处理

8、变频器的接地处理

9、柜体主接地

10、出现端子及电缆抱箍

11、Simotion成套柜体

总结：

1、好柜子是设计出来的，有规范，有设计，要明确地正确地落实到图纸上，才能让成套加工方给做出来，设计工程师不要抱怨下面的成套加工方没做好，而是先要审视自己有没有把图纸设计好。

2、设计工程师要做好与成套加工方的沟通工作，尤其是新图纸，第一遍布置安装最好能亲临现场，看看实际排布与设计是否相符合，听取现场工人的建议，避免闭门造车。

有时图纸看上去很顺眼，但实现布置却不合理，甚至造成加工接线的难度，，这时有经验的工人师傅的建议的建议就很有参考价值，要及时听取建议尽快做出修改，切记不要贪图省事儿放手不管，也不要一意孤行死不悔改。

3、要形成一套适合自己的成套加工工艺和规范，养成成套加工按图施工的良好习惯，分清权限与责任，图纸错了设计工程师负责，没按图制作成套加工方负责。

4、严格出厂验收制度，严格按图验收，与图不符即返工。

5、每次及时总结设计与成套加工上的经验教训，留下总结纪要，供下次类似的设计做参考及改进。

6、即使在加工成套的过程中，设计工程师有条件也应多下车间，关心自己设计的正在被加工成套的电气柜，与现场的成套加工方多沟通：

①掌握生产加工的进度；

②及时发现并解决现实生产中遇到的问题或一些细节处理方面的问题(尤其是线槽盖板还没有盖上的时候)；

③有条件多拍摄一些电气柜在不同加工成套阶段的照片，留下图片资料，供后续设计上的对比分析参考改进之用。

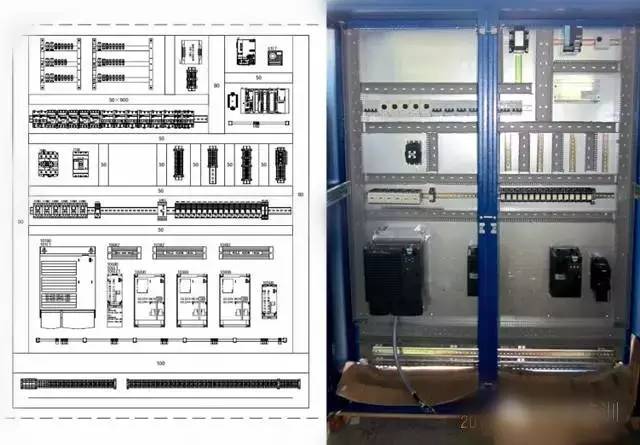

下图为电气柜成套加工中不同阶段的图片
