恶劣天气电站怎么运行的 如何在恶劣天气提升光

在夏季，光伏电站面临高温、雷电和暴雨等恶劣天气的影响。如何从逆变器设计、电站整体设计和施工角度提升光伏电站的稳定性？小固将在本文详细介绍。

01

 高温天气

—

今年可能出现厄尔尼诺现象，或将迎来史上最热夏天，给光伏电站带来更为严峻的挑战。

1.1 高温对元器件的影响

温度过高会降低元器件性能和寿命，譬如电感、电解电容、功率模块等。

电感 ：高温时电感容易饱和，饱和电感量会减小，导致工作电流峰值变大，过流损坏功率器件。

电容：对于电解电容来说，环境温度每升高10℃电解电容的预期寿命减小一半，铝电解电容一般使用温度范围为-25~+105℃，薄膜电容一般使用温度范围在-40~+105℃，所以小型逆变器多使用薄膜电容来提升逆变器对高温的适应性。

不同温度电容的寿命情况

功率模块：温度越高，功率模块工作时的芯片结温也持续升高，让模块承受很高的热应力，大大缩短使用寿命，一旦温度超过结温极限值，就会导致模块热击穿。

1.2 逆变器散热措施

逆变器可能会在户外45℃及更高温情况下运行，逆变器散热设计是保证产品内各个电子元器件在工作温度内稳定、安全、可靠运行的重要手段。逆变器温度集中点为升压电感、逆变电感、IGBT模块，通过外部风扇和背部散热片进行散热。如下是GW50KS-MT的温度降载曲线：

逆变器温升降载曲线

1.3 施工防高温策略

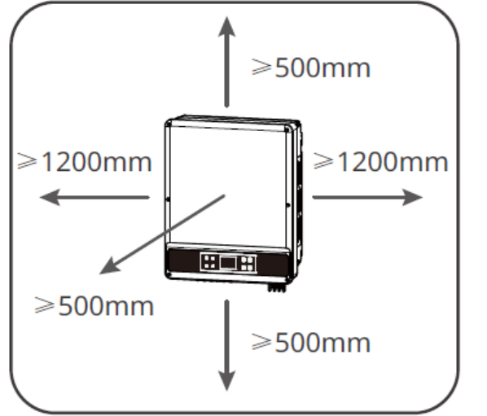

在工业屋顶上，温度往往要比地面温度更高，为避免逆变器被阳光直射，一般将逆变器安装在背阴的地方或在逆变器顶部增加挡板。需要注意的是，要在逆变器风扇进出风的位置和外部风扇留出运维的空间，如下是一款左右进出风的逆变器，需在逆变器两侧预留足够的间距，在遮阳板和逆变器顶部预留适当距离。

逆变器及挡板安装要求

02

雷电暴雨天气

—

夏季多雷电、暴雨天气，尤其是沿海和南方地区。

2.1 逆变器防雷、雨措施

逆变器防雷措施：逆变器的交直流侧配置了高等级的防雷器件，同时干接点有防雷告警上传，方便后台知晓防雷的具体情况。

防雷措施

逆变器防雨防腐措施：逆变器采用更高的IP66防护等级和C4&C5防腐等级，保证逆变器在暴雨下继续工作。

光伏连接器虚接、电缆破损后进水，导致直流侧短路或对地漏电引起逆变器停机，因此逆变器的直流拉弧检测功能也是非常重要的。

AFCI功能

2.2 整体防雷（施工）策略

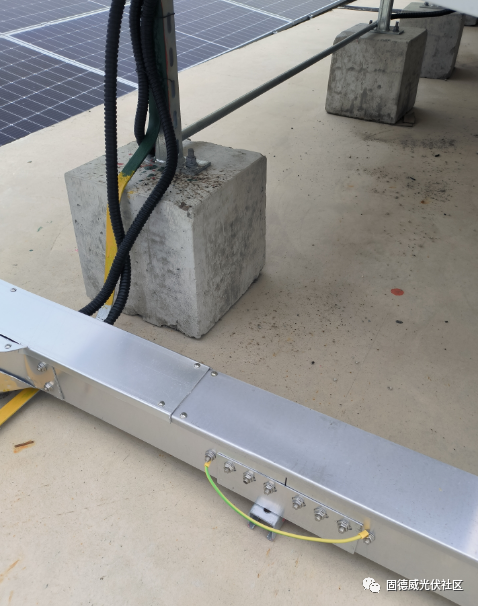

做好系统接地，包括组件端、逆变器等。

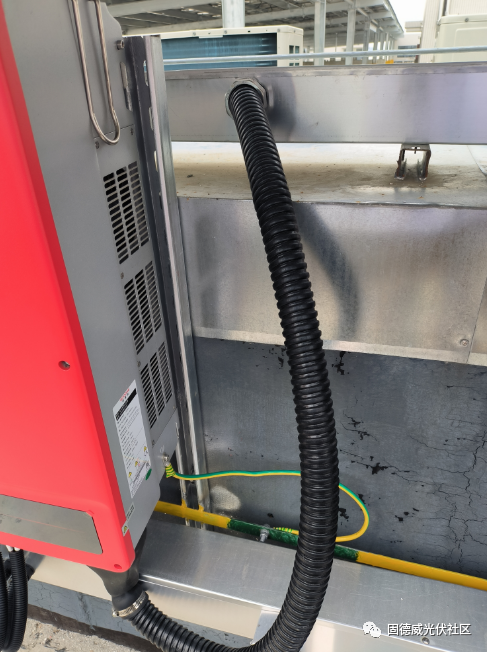

组件侧、逆变器侧防雷措施

夏季多雨还会造成杂草杂物生长，遮挡组件。雨水冲刷组件，易造成组件边缘积灰，影响后续的清洗工作。

做好系统巡检工作，定期检查光伏连接器、电缆的绝缘和防水情况，观察电缆是否局部浸泡在雨水中，电缆绝缘外皮是否有老化龟裂现象等。

光伏发电是全天候发电，夏季的高温、雷雨对光伏电站的运行和维护带来了严峻挑战，小固结合逆变器和整体电站设计，给出施工、运维方面的建议，希望对大家有所帮助。在本公众号【固德威光伏社区】后台回复【巡检】还可领取巡检表。
