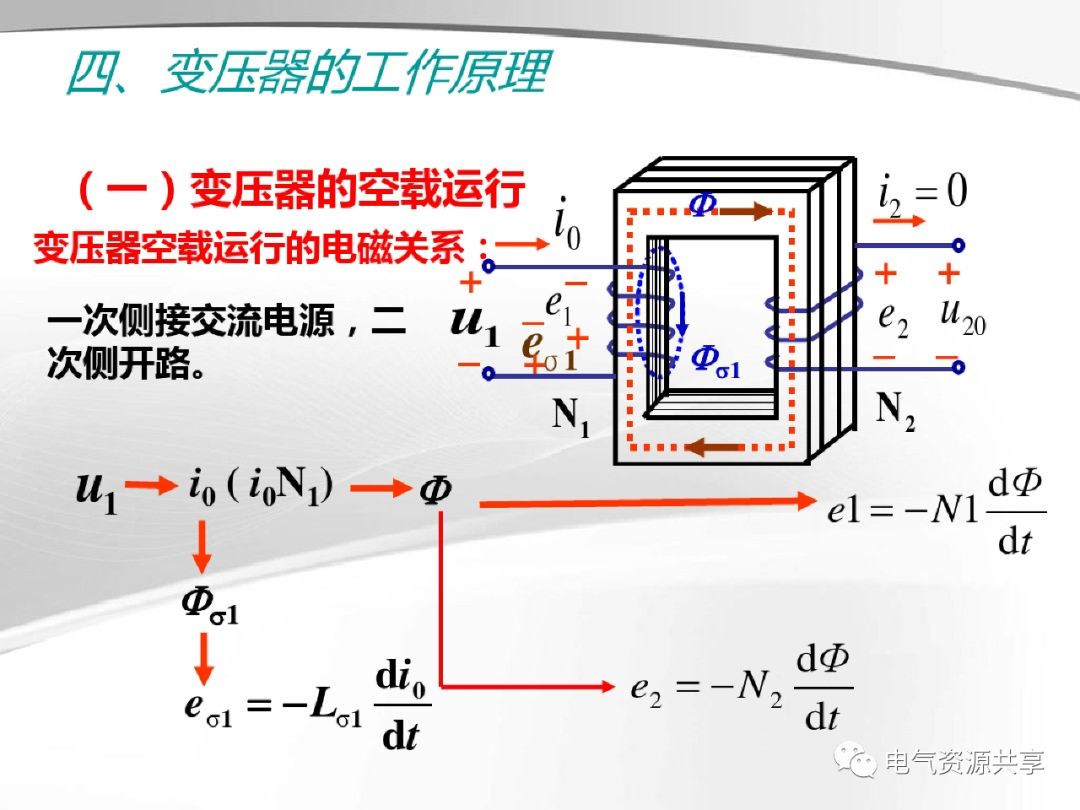

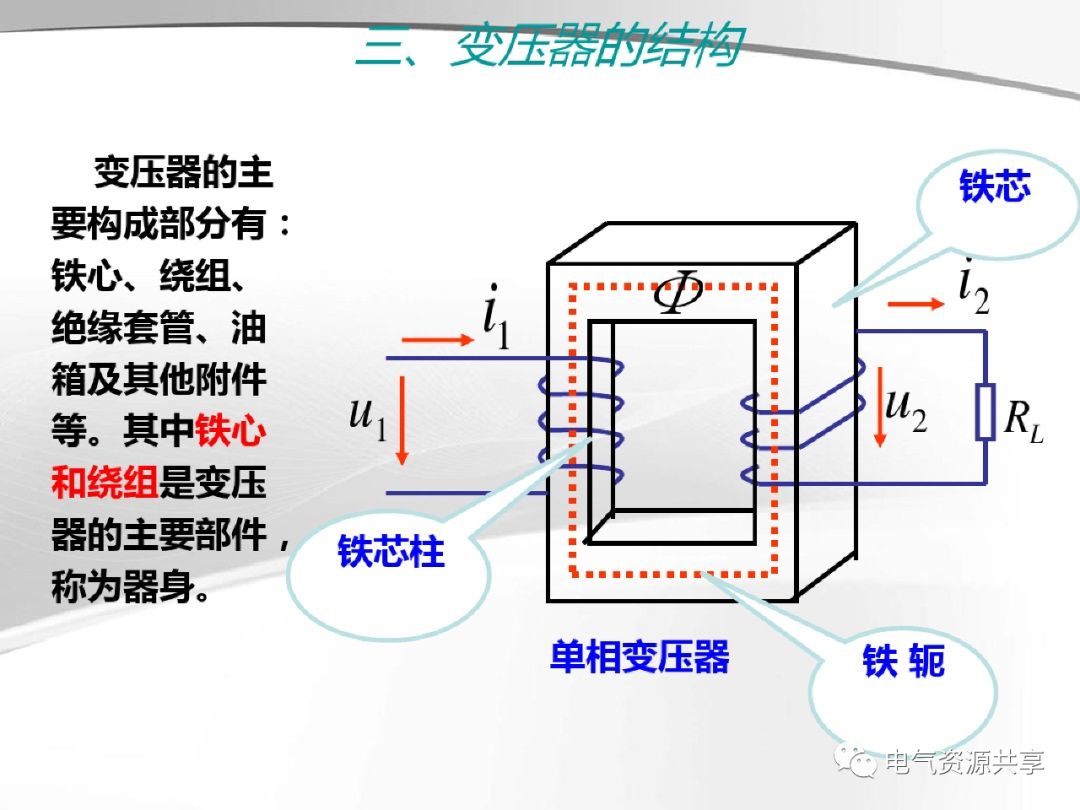

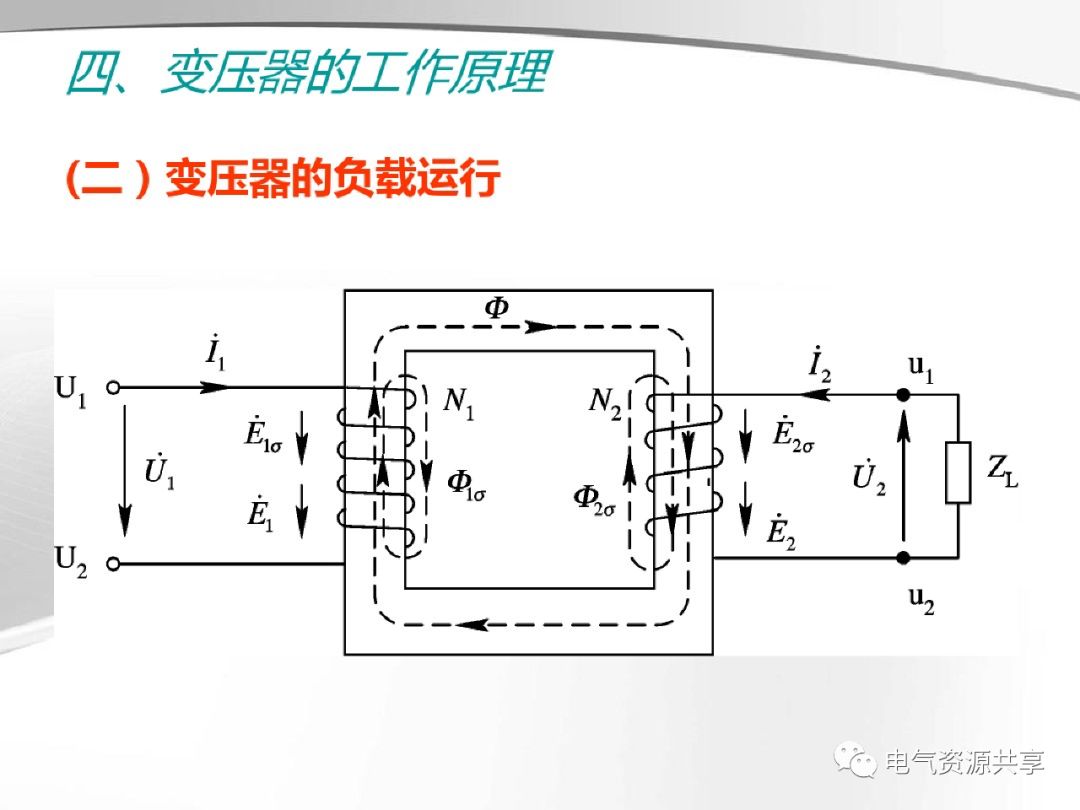

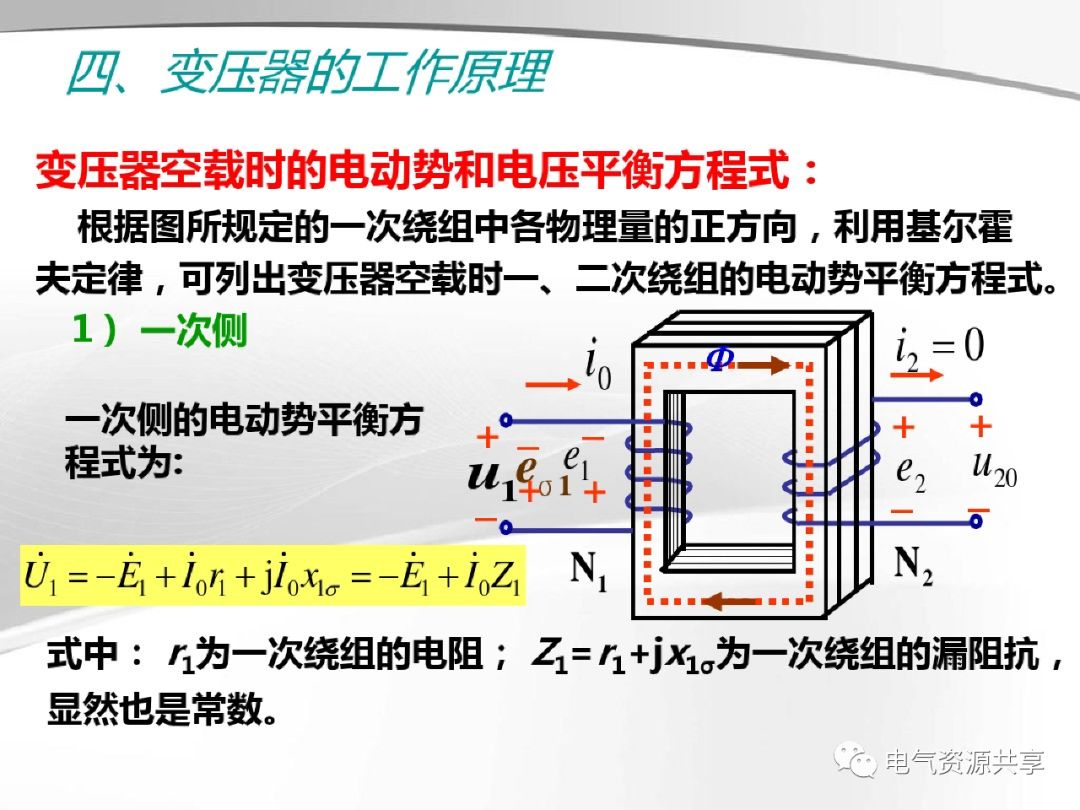

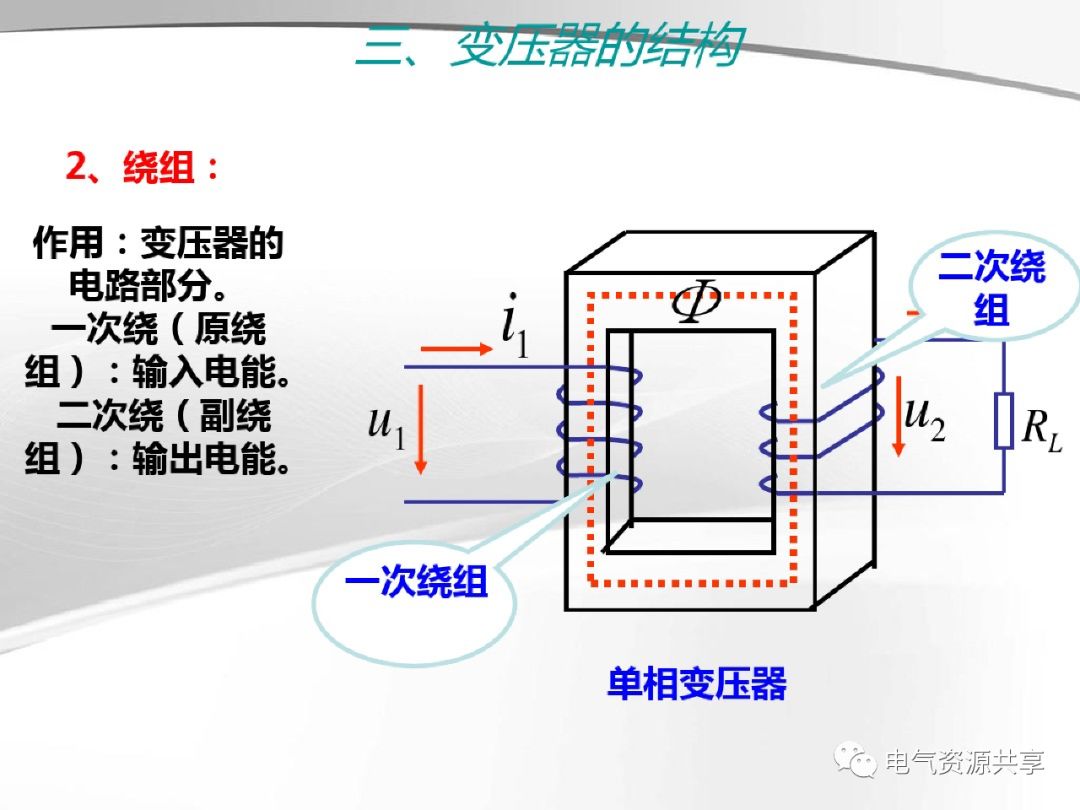

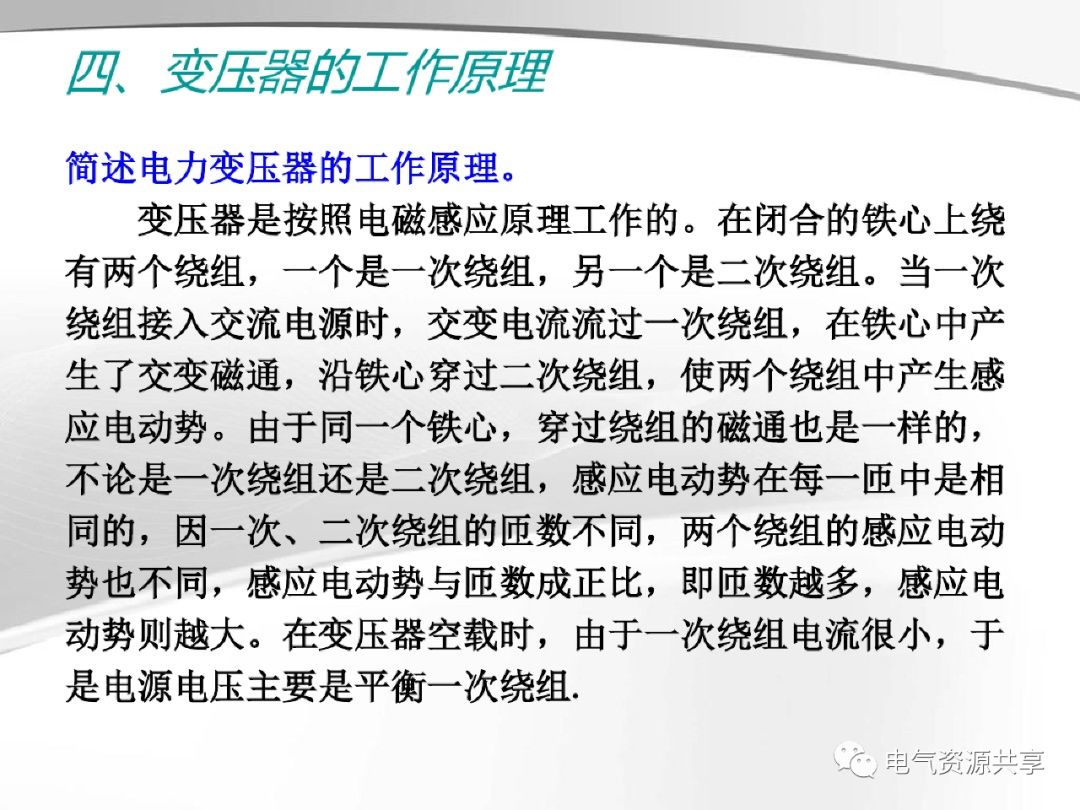

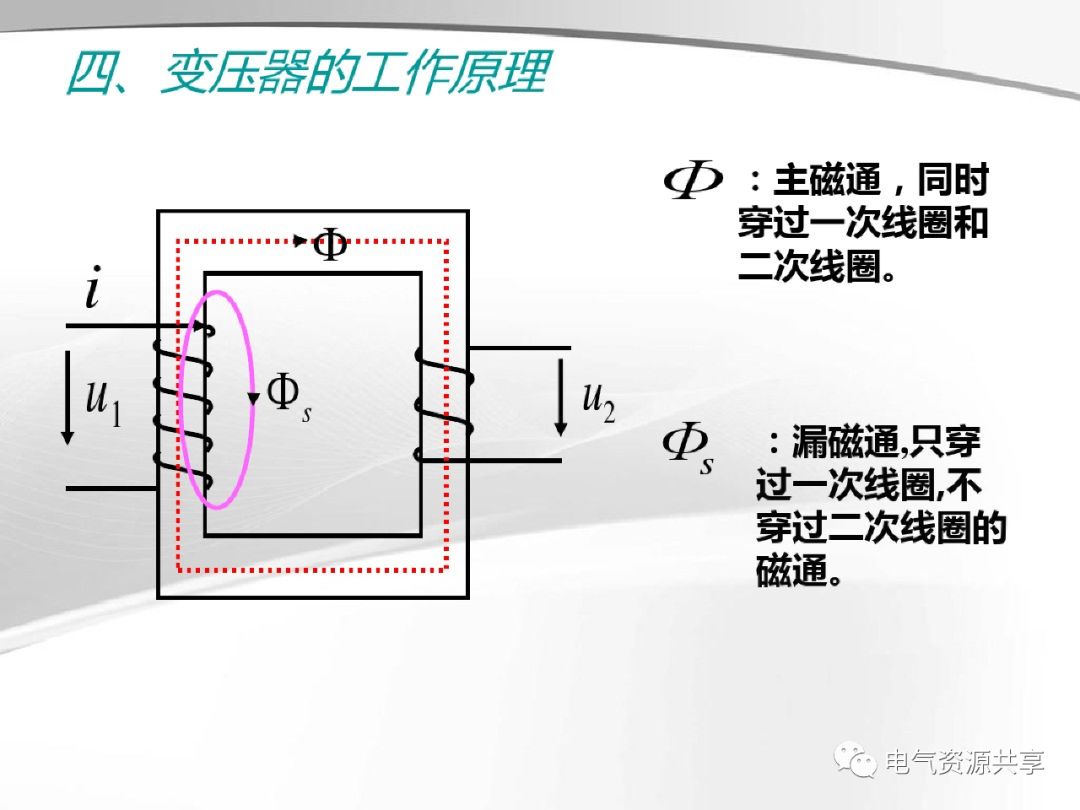

变压器的结构、工作原理、用途、及分类?

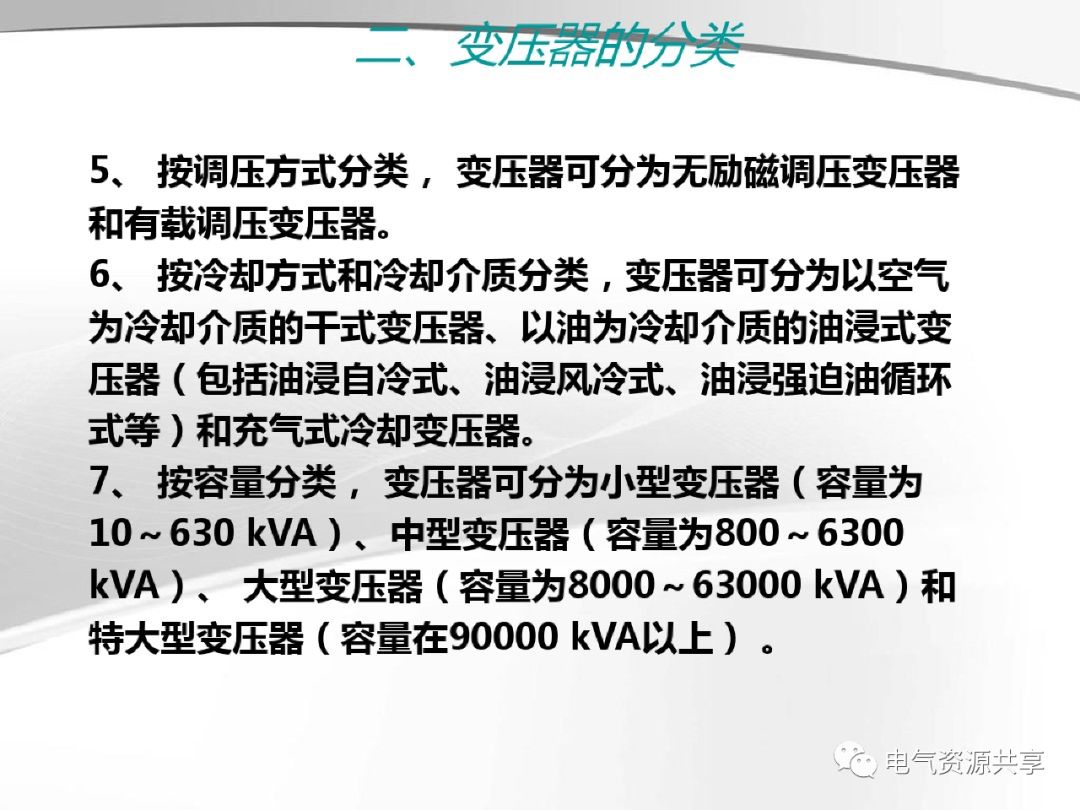

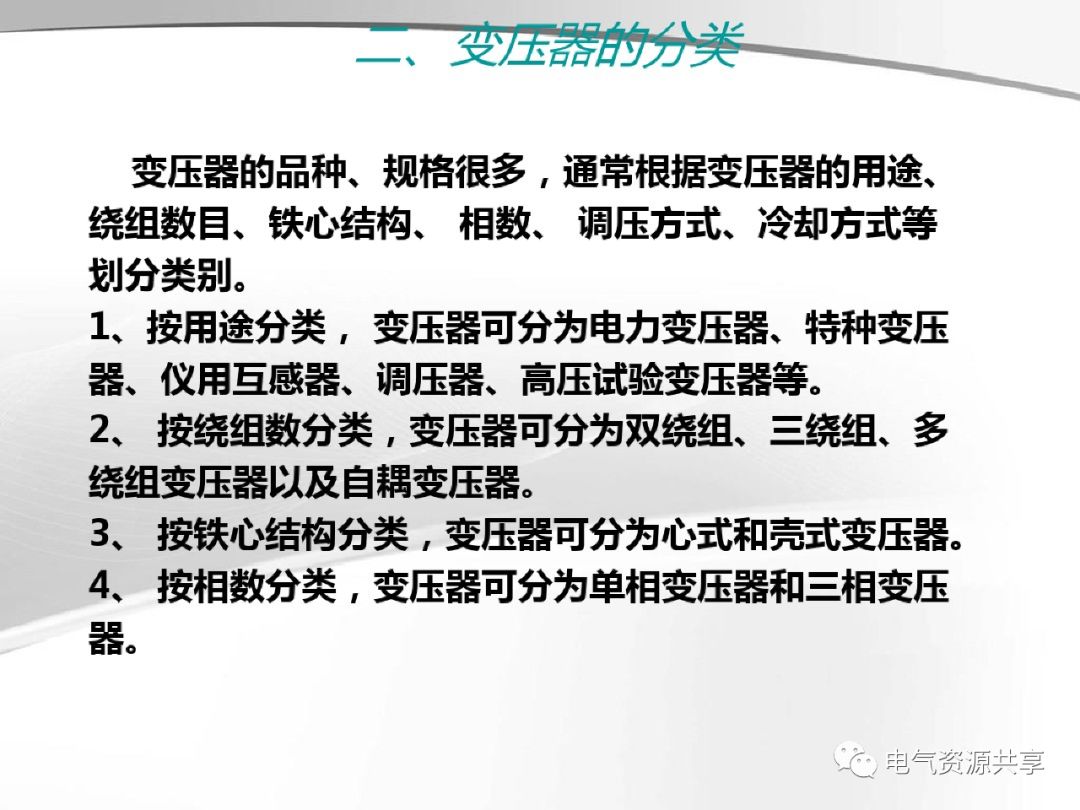

　　变压器的品种、规格很多，通常根据变压器的用途、绕组数目、铁心结构、相数、调压方式、冷却方式等划分类别。

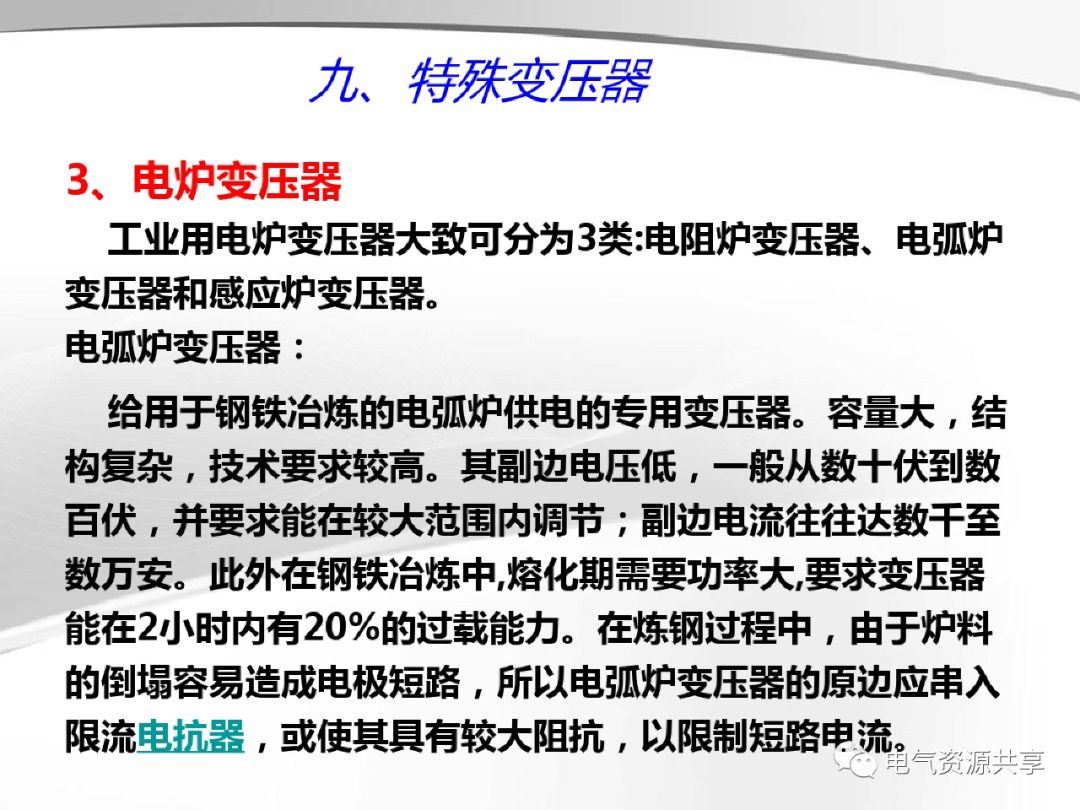

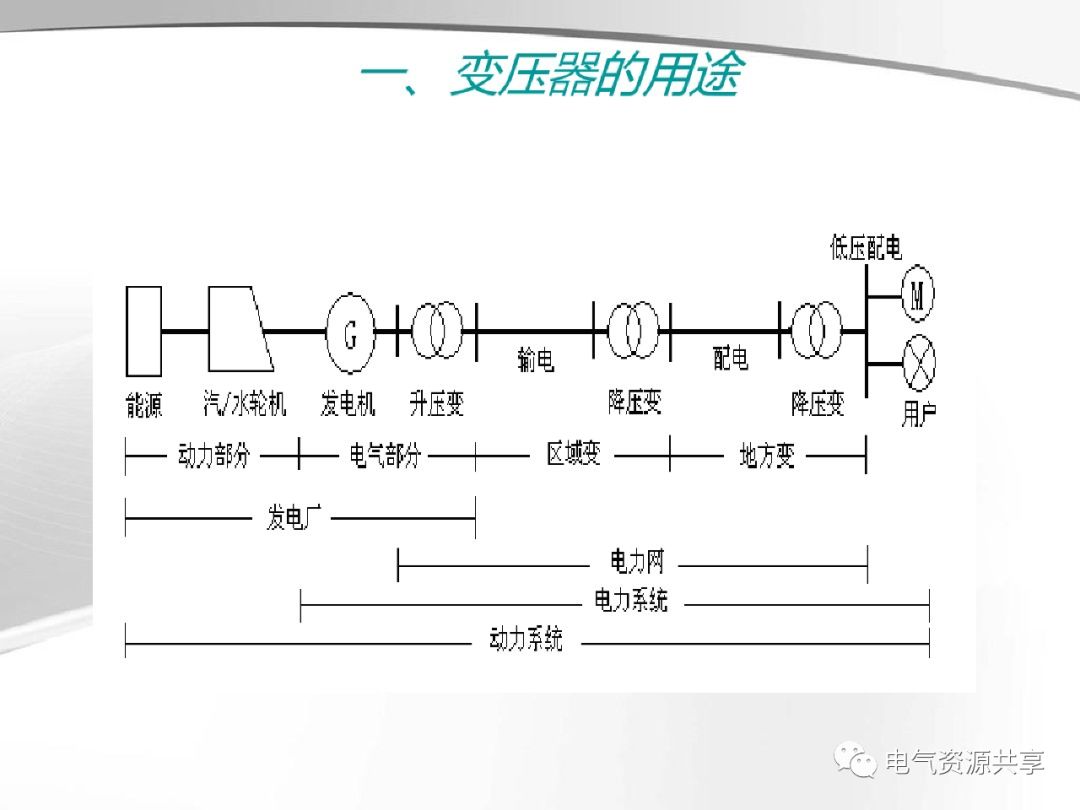

　　1、按用途分类，变压器可分为电力变压器、特种变压器、仪用互感器、调压器、高压试验变压器等。

　　2、按绕组数分类，变压器可分为双绕组、三绕组、多：绕组变压器以及自耦变压器。

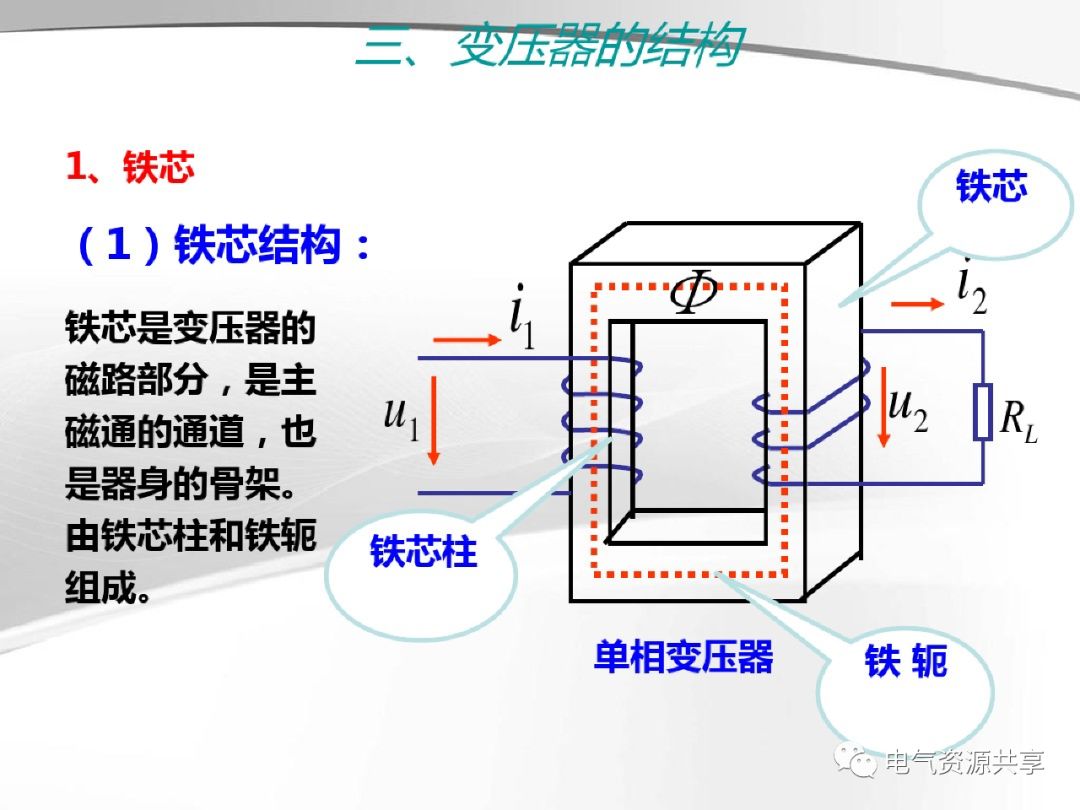

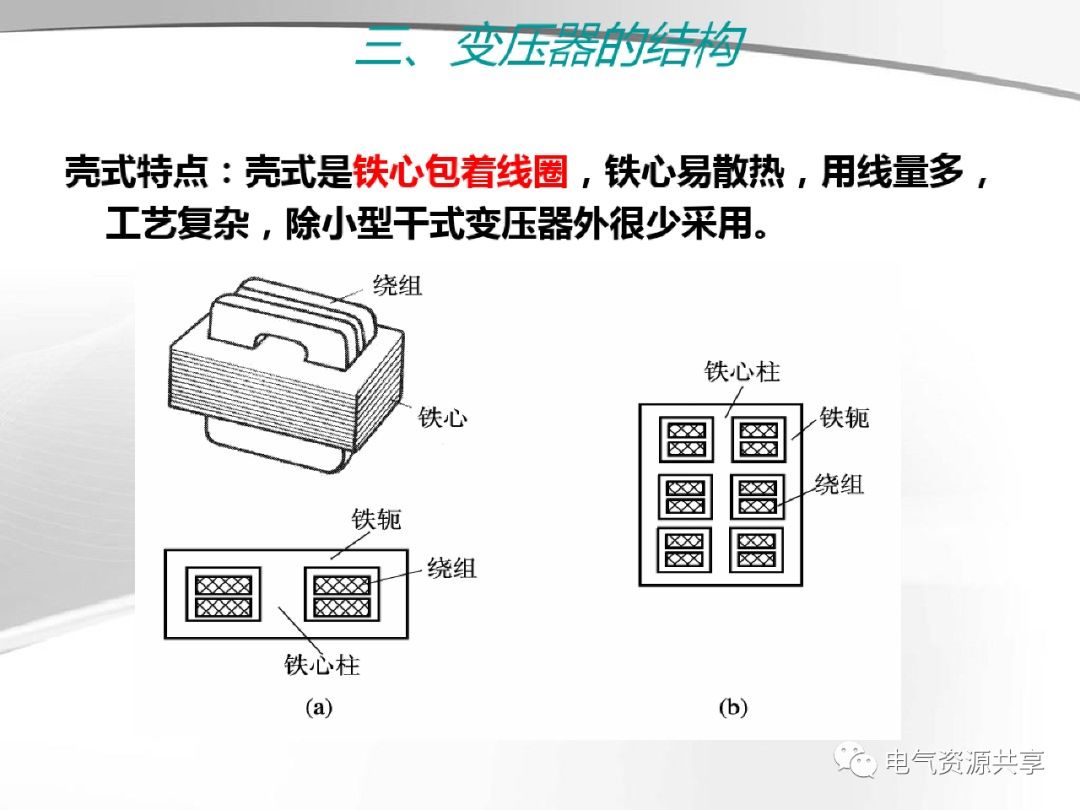

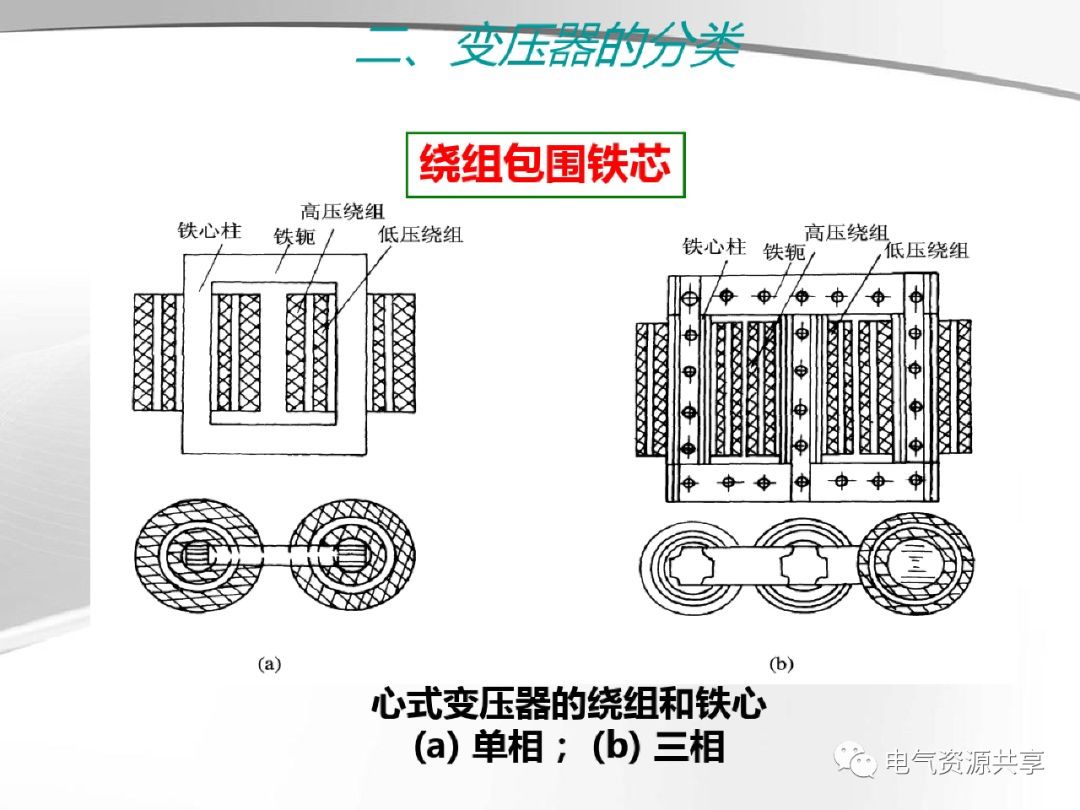

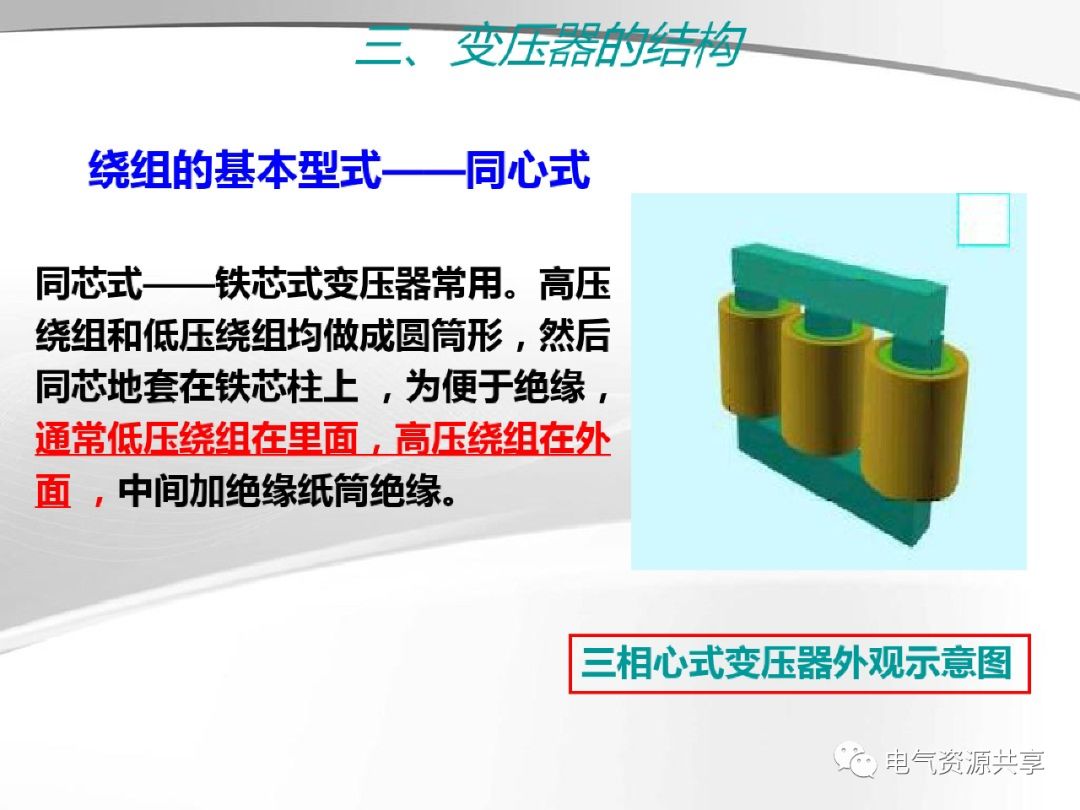

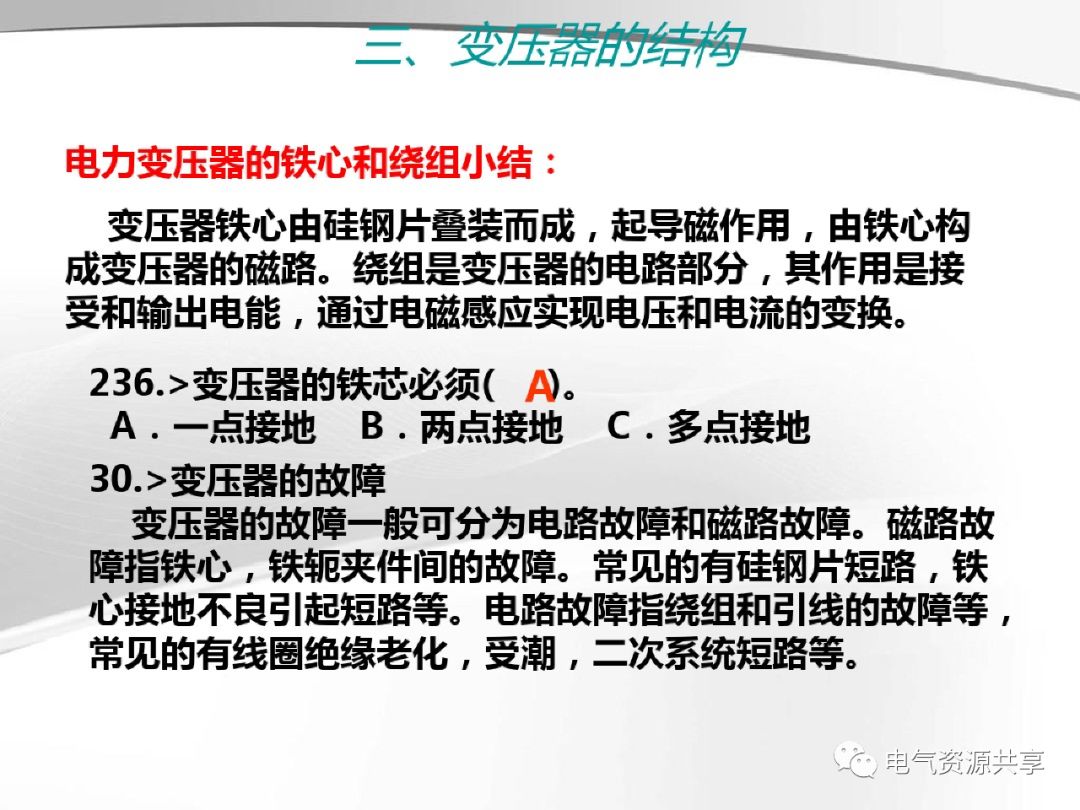

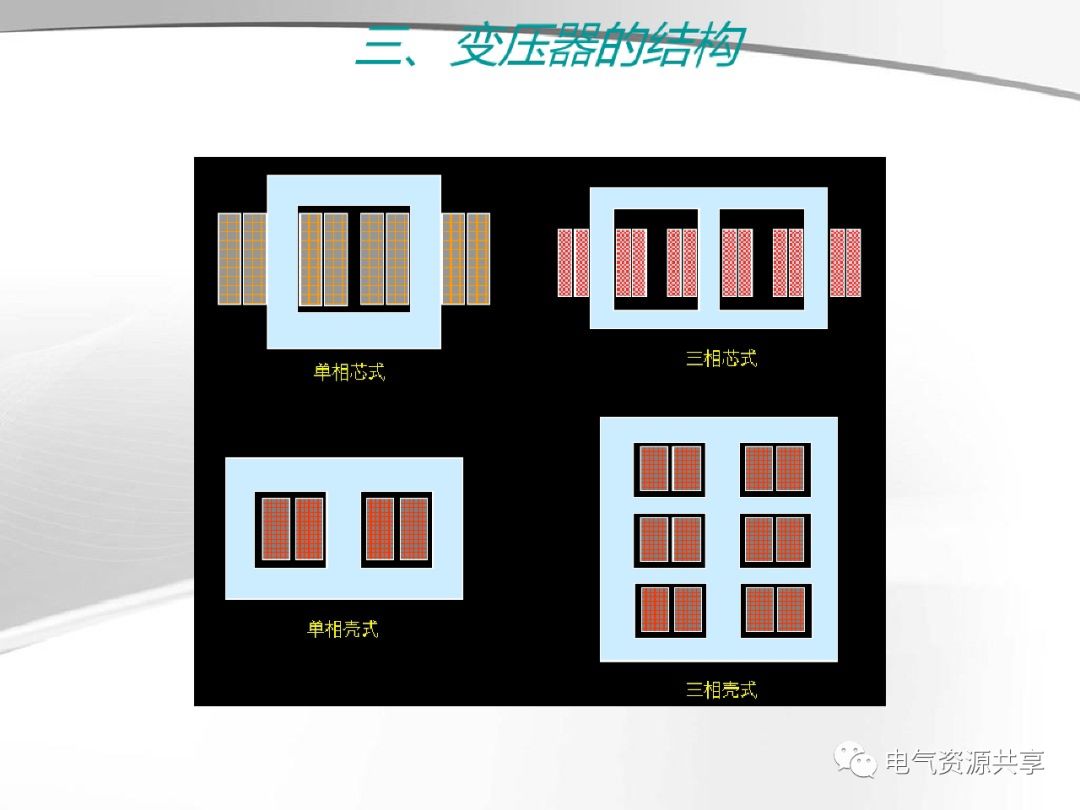

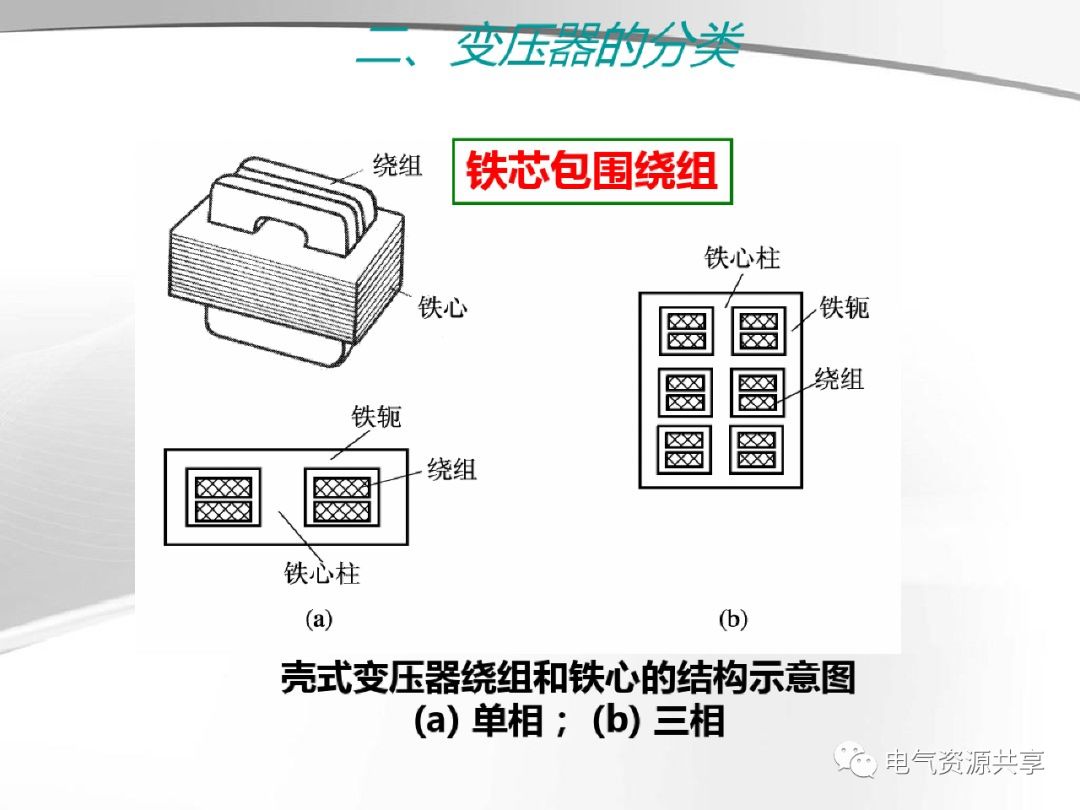

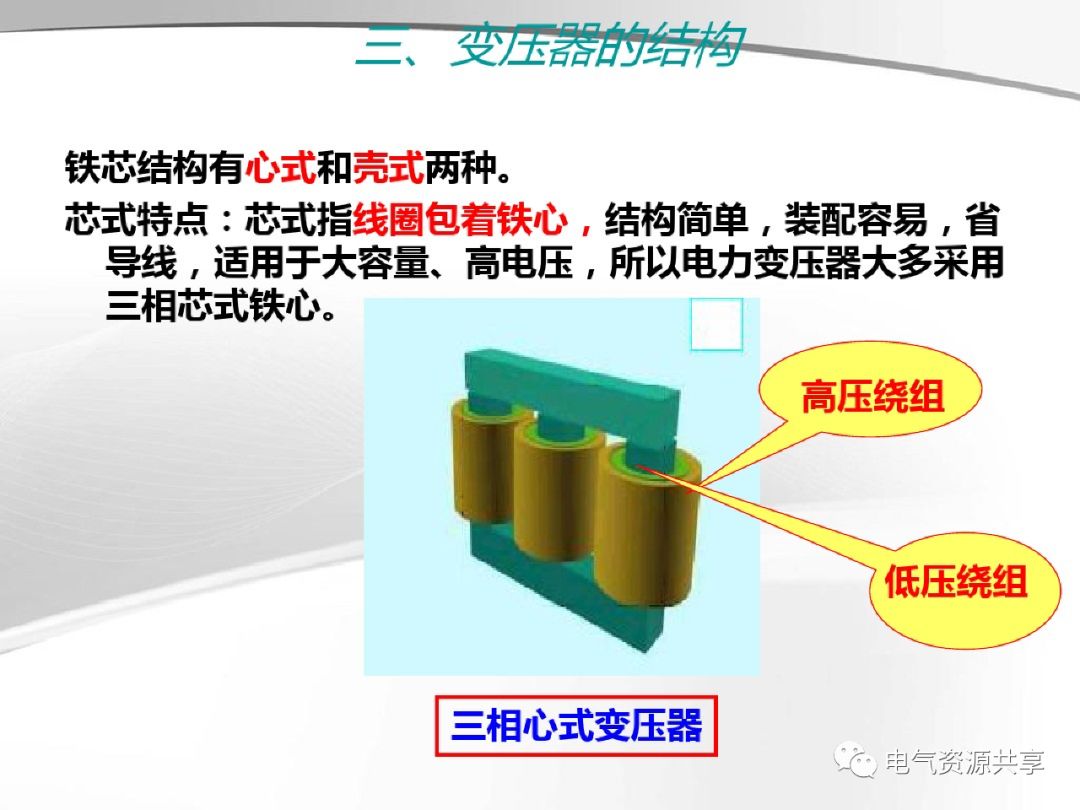

　　3、按铁心结构分类，变压器可分为心式和壳式变压器。

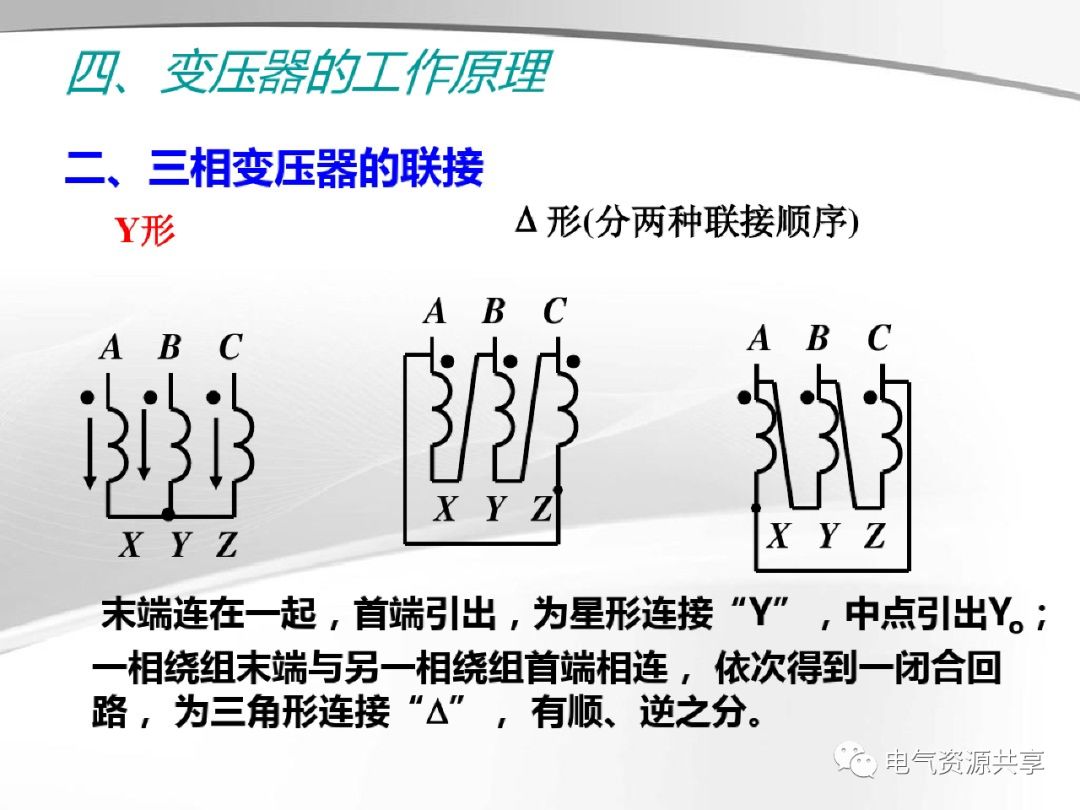

　　4、按相数分类，变压器可分为单相变压器和三相变压，器。

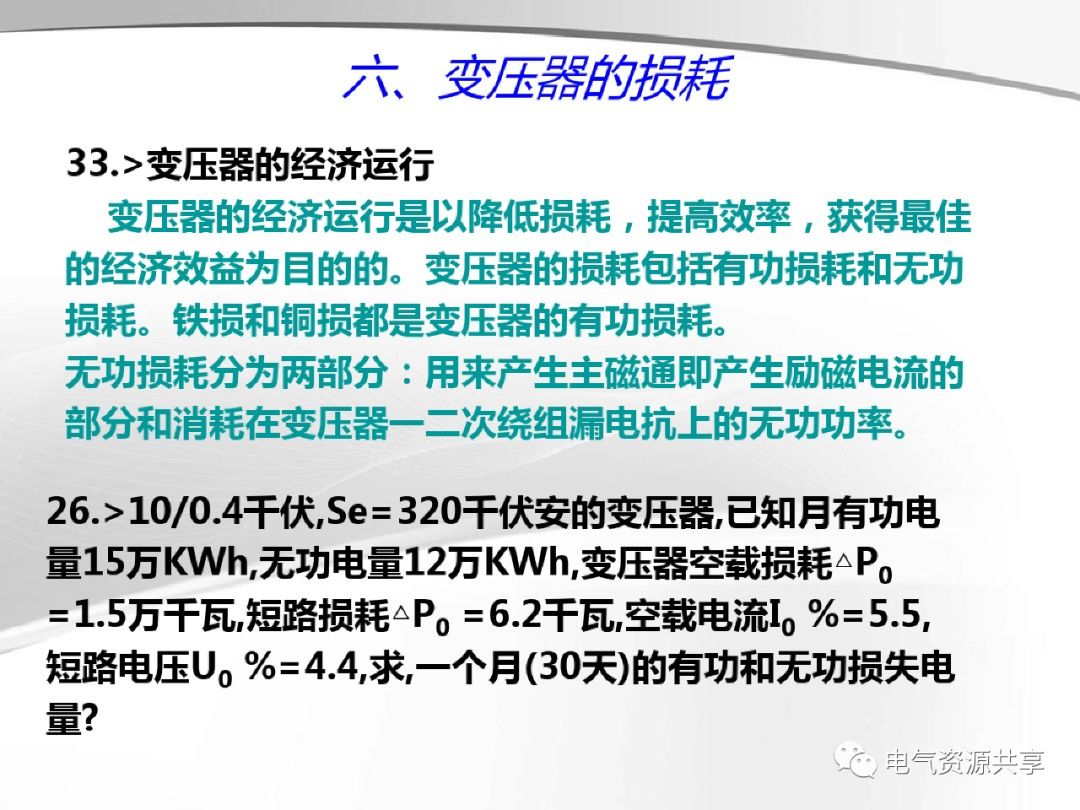

33.>变压器的经济运行

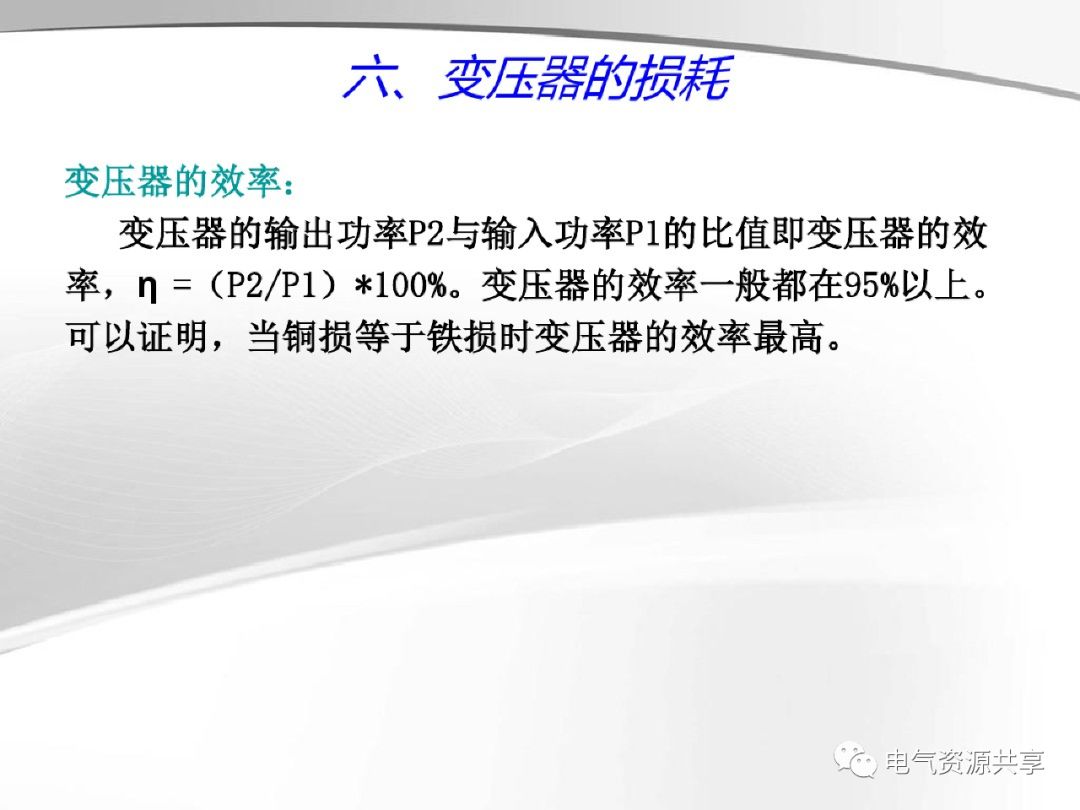

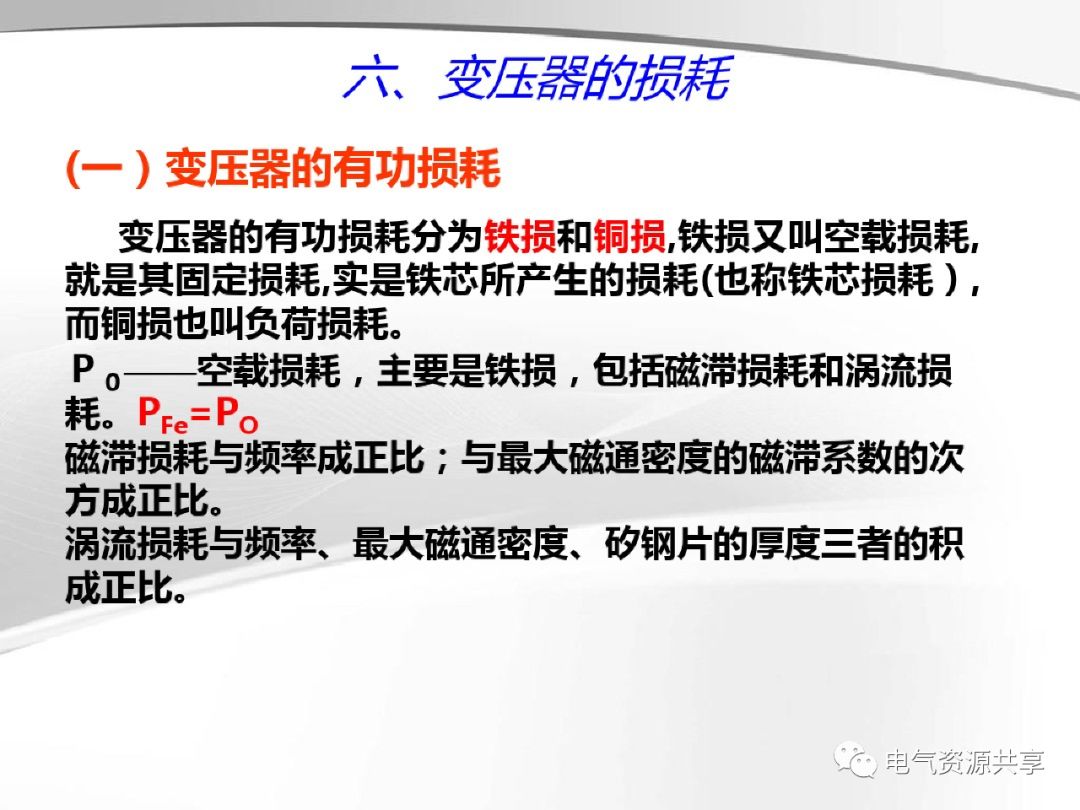

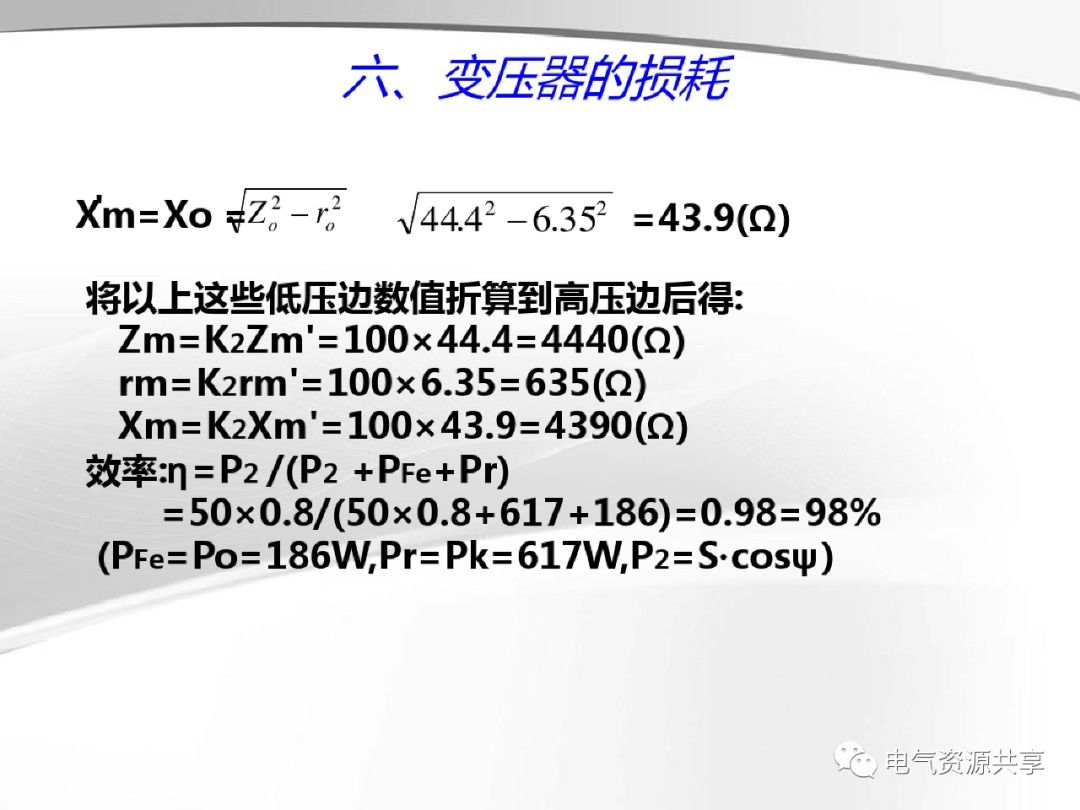

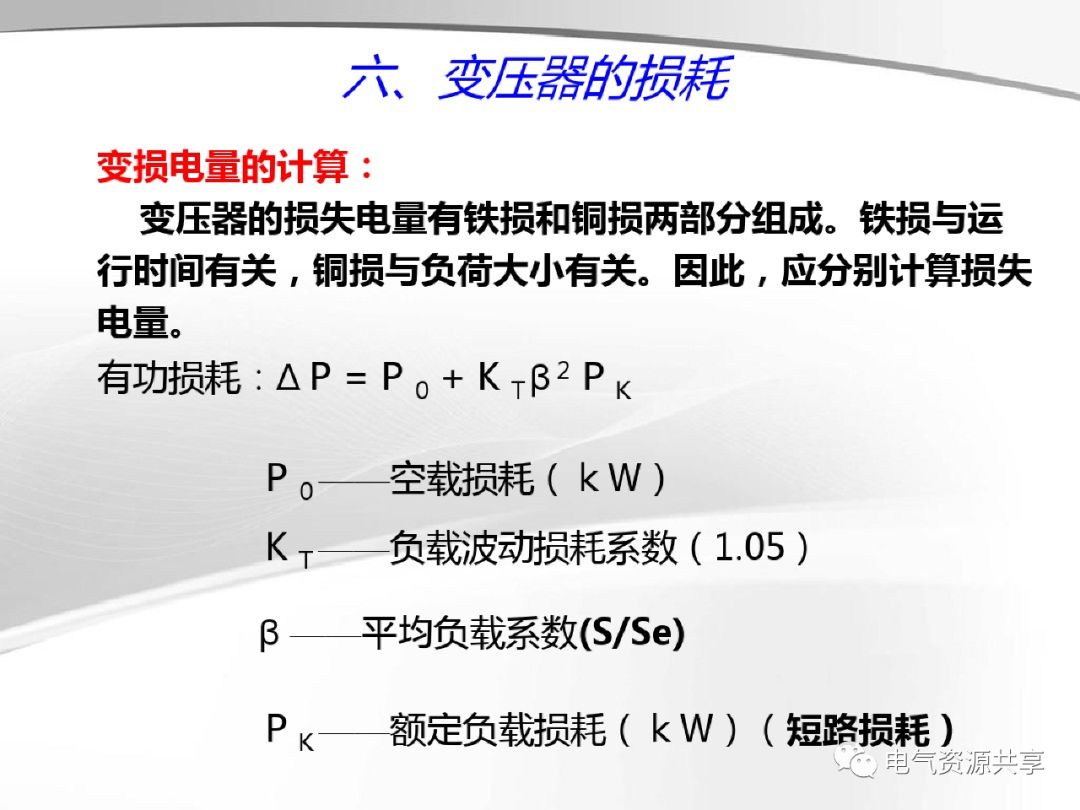

变压器的经济运行是以降低损耗，提高效率，获得最佳的经济效益为目的的。变压器的损耗包括有功损耗和无功损耗。铁损和铜损都是变压器的有功损耗。

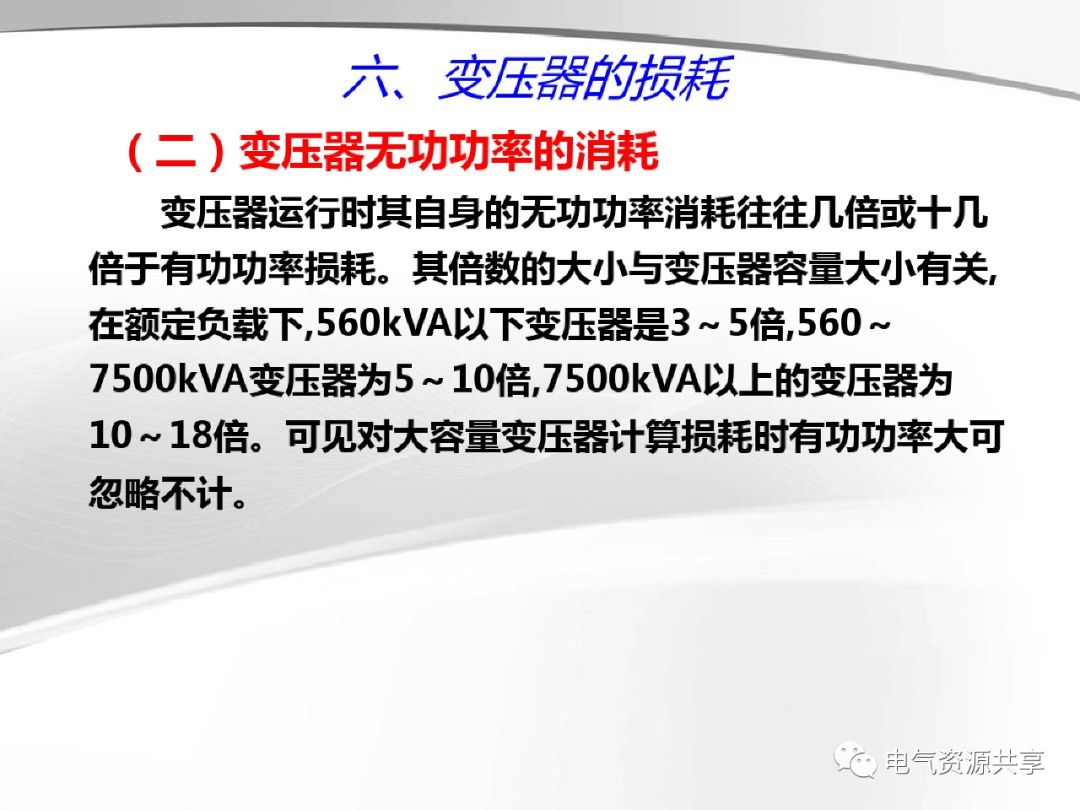

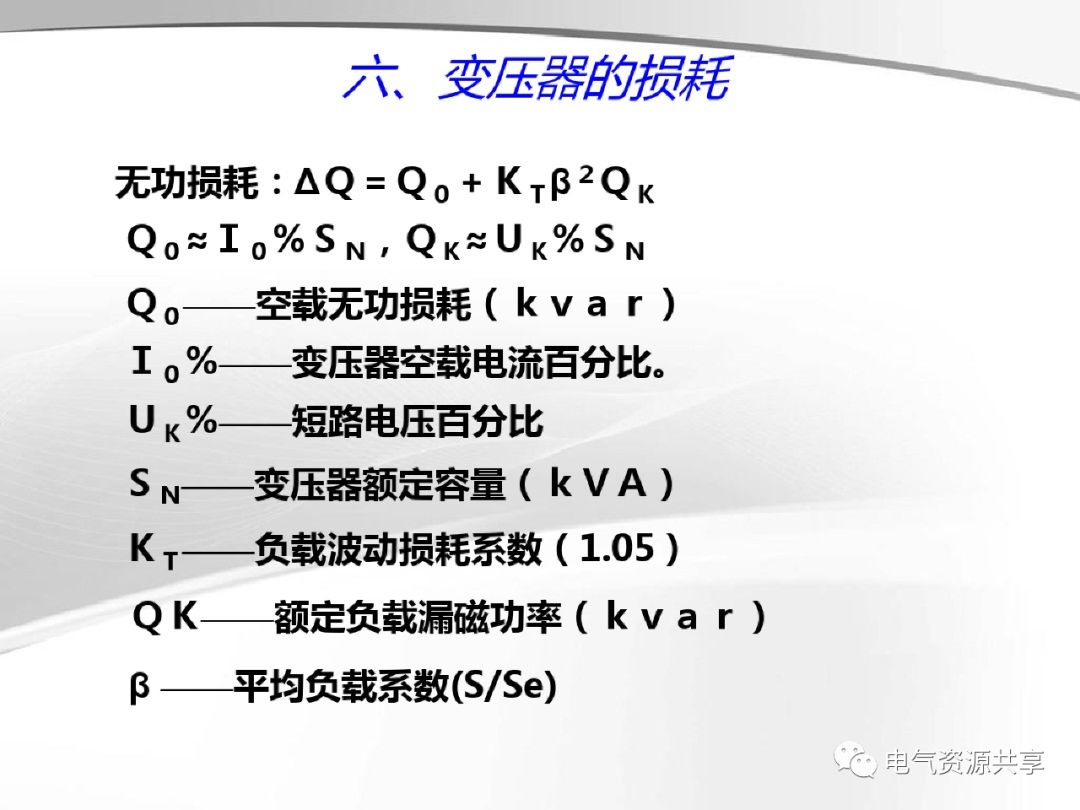

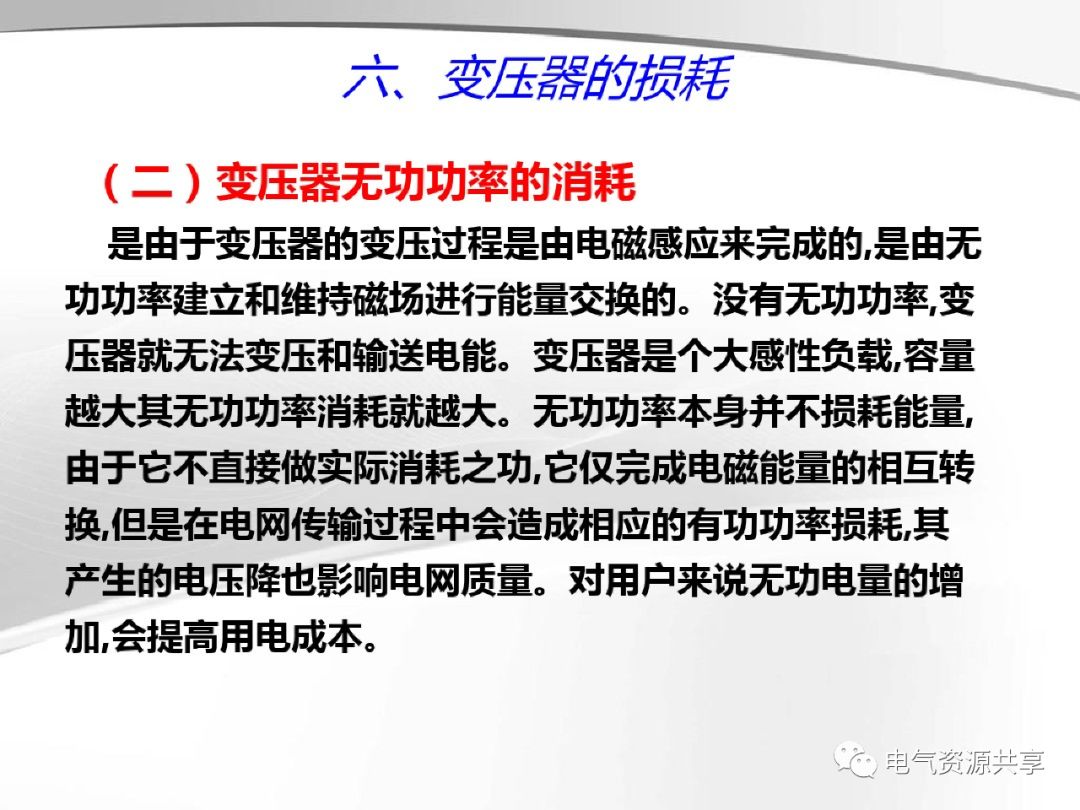

无功损耗分为两部分：用来产生主磁通即产生励磁电流的部分和消耗在变压器一二次绕组漏电抗上的无功功率。

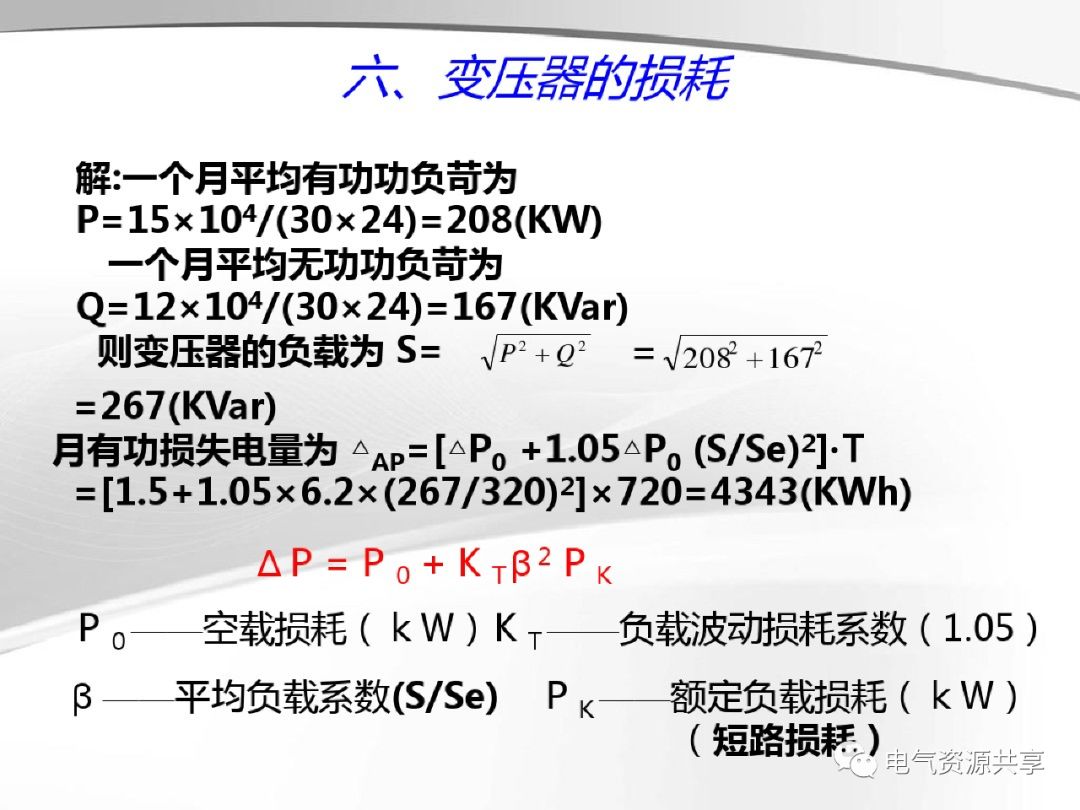

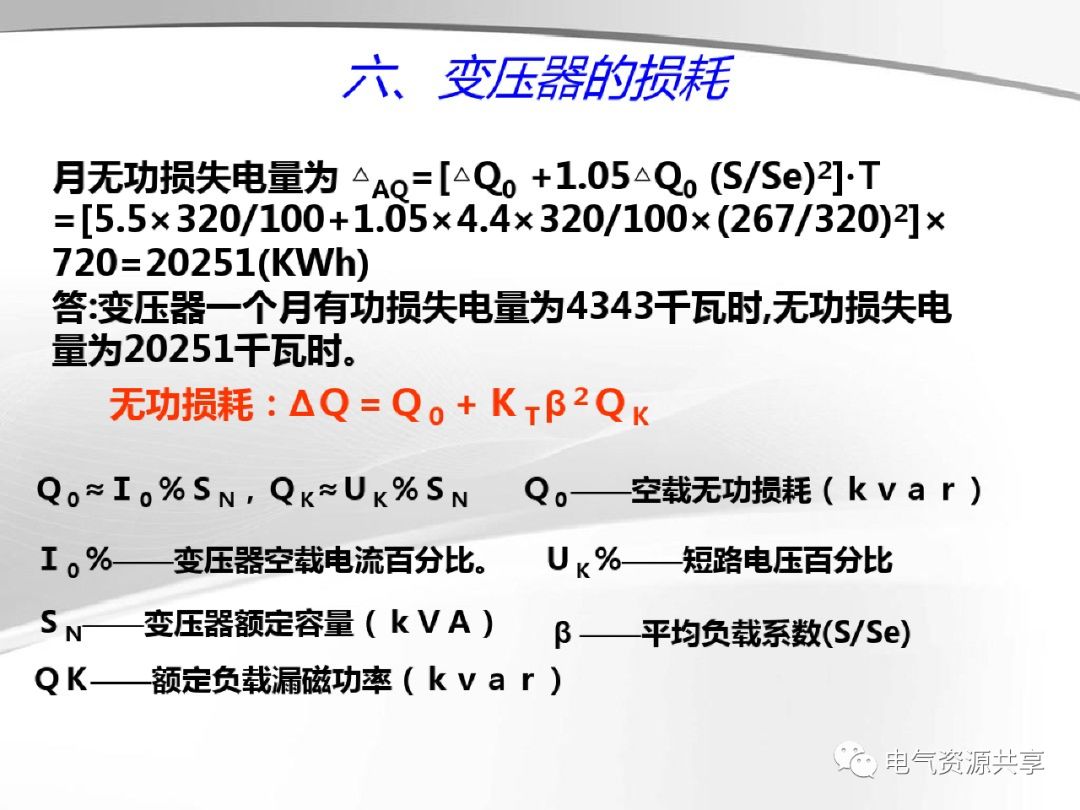

26.>10/0.4干伏，Se=320干伏安的变压器，已知月有功电量15万KWh，无功电量12万KWh，变压器空载损耗△P =1.5万干瓦，短路损耗△P。=6.2干瓦，空载电流I。%=5.5，短路电压U。%=4.4，求，一个月（30天）的有功和无功损失电量10/0.4干伏，Se=320干伏安的变压器，已知月有功电量15万KWh，无功电量12万KWh，变压器空载损耗△P =1.5万干瓦，短路损耗△P。=6.2干瓦，空载电流I。%=5.5，短路电压U。%=4.4，求，一个月（30天）的有功和无功损失电量
