什么是电网它是由什么组成的

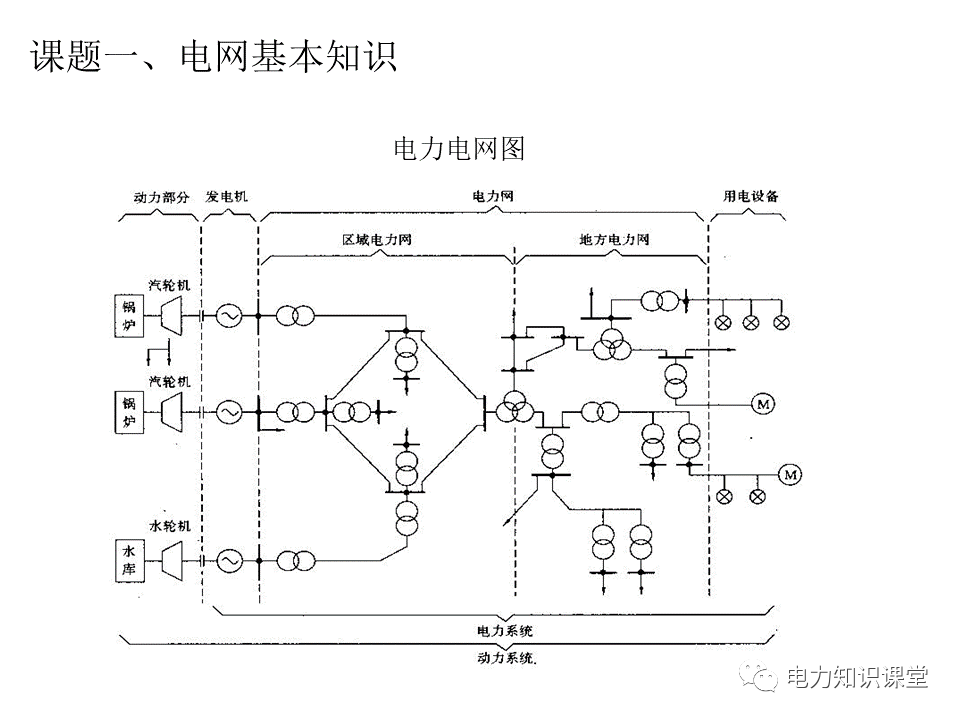

一、什么是电网？

由输电、变电、配电设备及相应的辅助系统组成的联系发电与用电的统一整体称为电力网，电网的作用就是将发电厂发出的电力电能由输电线路送至变电站母线，通过母线进行同级电压的电力电能的汇集、分配，同时通过变压器向不同电压等级的配电网进行分配，其运行控制采取由电力调度控制中心统一指挥的方式实施，电网一般可分为输电网和配电网。

二、电力系统的特点

1.电力生产的同时性。发电、输电、供电是同时完成的，电能不能大量储存，必须用多少，发多少。

2.电力生产的整体性。发电厂、变压器、高压输电线路、配电线路和用电设备在电网中形成一个不可分割的整体，缺少任一环节，电力生产都不可能完成；相反，任何设备脱离电网都将失去意义。

3.电力生产的快速性。电能输送过程迅速，其传输速度与光速相同，即使相距几万公里，发、供、用都是一瞬间实现。

4.电力生产的连续性。电能的质量需要实时、连续的监视与调整。

5.电力生产的实时性。电网事故发展迅速，涉及面大，需要实时安全监视。

6.电力生产的随机性。由于负荷变化、异常情况及事故发生的随机性，电能质量的变化是随机的，因此，在电力生产过程中，需要实时调度，并需要实时安全监控系统随时跟踪随机事件，以保证电能质量及电网安全运行。

该资料已在星球更新，会员可扫码直接下载

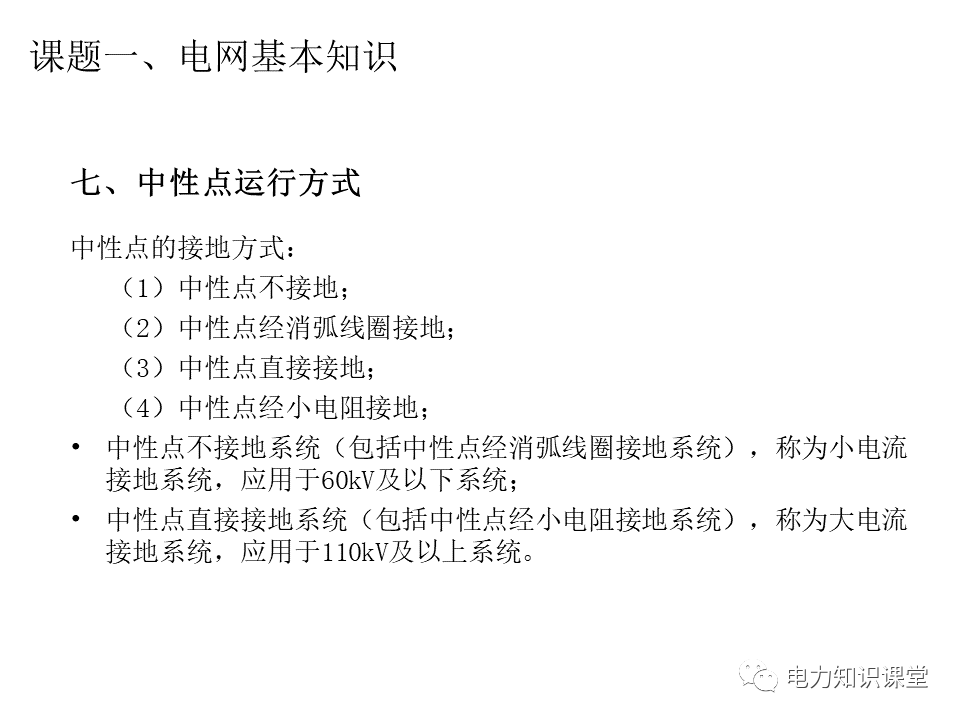

七、中性点运行方式

中性点的接地方式：

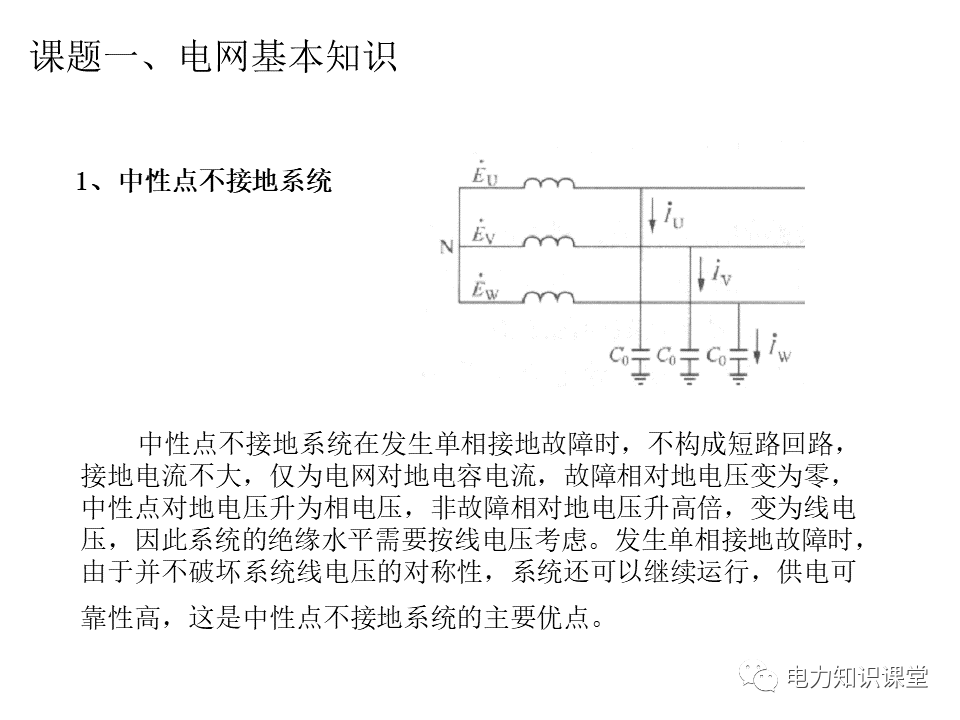

（1）中性点不接地；

（2）中性点经消弧线圈接地；

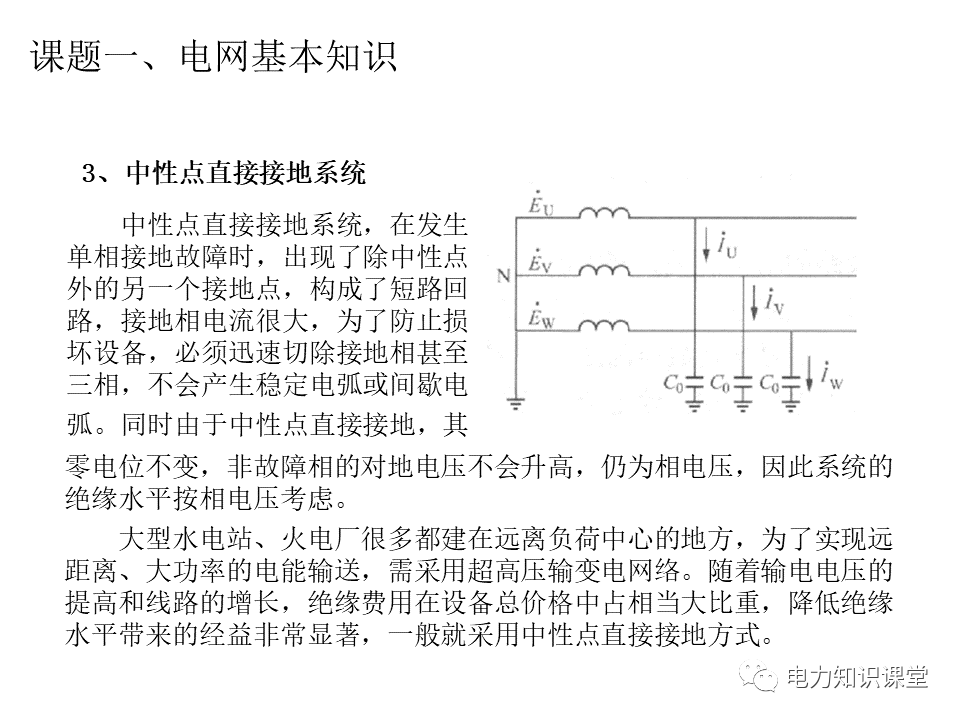

（3）中性点直接接地；

（4）中性点经小电阻接地；

•中性点不接地系统（包括中性点经消弧线圈接地系统），称为小电流接地系统，应用于60kV及以下系统；

•中性点直接接地系统（包括中性点经小电阻接地系统），称为大电流接地系统，应用于110kV及以上系统。

消弧线圈补偿方式

全补偿、欠补偿、过补偿

实际中普遍采用过补偿方式，因为过补偿时流过接地点的是电感电流，熄弧后故障相电压恢复速度较慢，接地电弧不易重燃；另外电网不断发展，电网的对地电容随之增大，采用过补偿，原先装设的消弧线圈仍可以继续使用一段时期。

该资料已在星球更新，会员可扫码直接下载

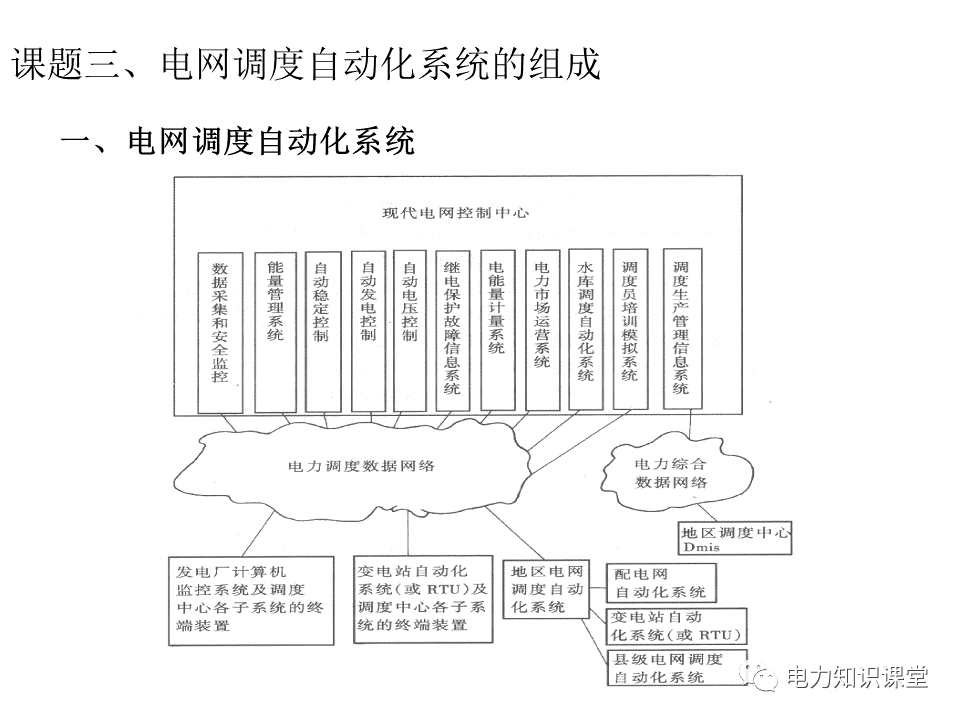

一、电力调度系统

电力调度机构是电网运行、指挥、指导和协调的机构。

电力调度机构分为四级，依次为：总调、省调、地调和县调（或配调）。

电力调度运行实行“统一调度、分级管理”。各级调度机构在电力调度业务活动中是上下级关系，下级调度机构必须服从上级调度机构的调度。

二、电力系统运行操作原则

(1)电力系统运行操作，应按规程规定的调度指挥关系，在值班调度员的指挥下进行。

(2)操作前要充分考虑操作后系统接线的正确性，并应特别注意对重要用户供电的可靠性的影响。

(3)操作前要对系统的有功和无功功率加以平衡，保证操作后系统的稳定性，并应考虑备用容量的分布。

(4)操作时要注意系统变更后引起潮流、电压及频率的变化，并应将改变的运行接线及潮流变化及时通知有关现场。

(5)任何停电作业的电气设备，必须先在所有电源侧挂接地线后，才允许在作业侧挂地线，开始作业；送电前，必须所有作业单位全部作业结束，现场地线全部拆除，作业人员已全部撤离现场，然后才能将所有电源侧地线拆除。

(6)继电保护及自动装置应配合协调。

(7)由于检修、扩建有可能造成相序或相位紊乱者，送电前注意核相。环状网络中的变压器操作，可能引起电磁环网中接线角度发生变化时，应及时通知有关单位。

(8)带电作业，要按检修申请制度提前向所属调度提出申请，批准后方允许作业。

(9)严禁约时停、送电，严禁约时挂、拆接地线，严禁约时开始、结束检修工作。

(10)系统操作后，事故处理措施应重新考虑。应事先拟好事故预想，并与有关现场联系好。系统变更后的解列点必要时要重新考虑。

该资料已在星球更新，会员可扫码直接下载

该资料已在星球更新，会员可扫码直接下载

该资料已在星球更新，会员可扫码直接下载

该资料已在星球更新，会员可扫码直接下载

该资料已在星球更新，会员可扫码直接下载

该资料已在星球更新，会员可扫码直接下载
