电能质量在线监测装置的介绍

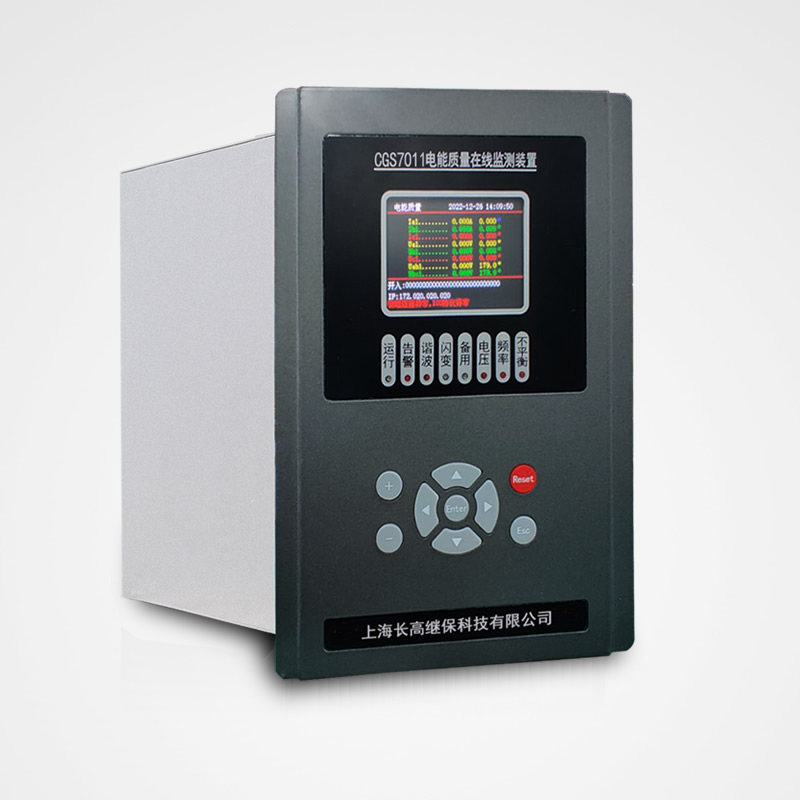

电能质量在线监测装置概述

上海长高继保的光伏电能质量在线监测装置适用于用户侧电能质量或者发电侧电能质量的监测，满足风电场电能质量监测、配电网电能质量监测等多种监测需要。光伏电能质量在线监测装置主要用于监测、分析、评估监测点的电能质量，主要包括电能质量实时监测、电能质量事件告警、录波、数据统计、评估分析5个主要功能。电能质量在线监测装置主要监测包括：包括电压、电流、频率、谐波、波动、闪变、功率等电能质量数据，并对相关设备的功能和技术指标作出定量评价，保护系统中重要设备的用电安全。其监测的参量和电能质量指标均可长时间存储检索。针对电能质量越限、电压暂升和电压暂降、装置提供事件告警和录波分析功能。

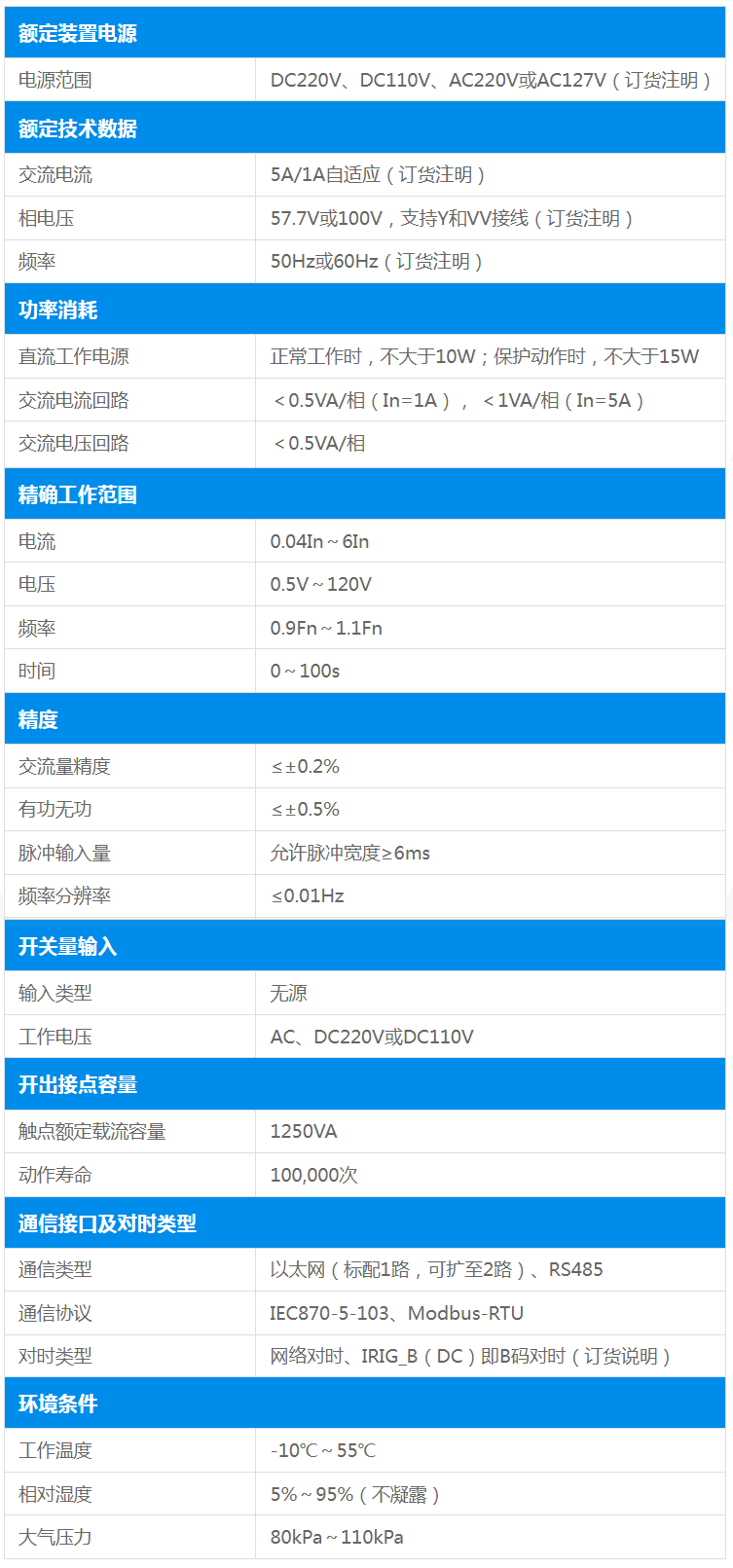

电能质量在线监测装置技术要求

电能质量在线监测装置主要特点

●采用2.8寸320*240分辨率彩色液晶显示，人机界面清晰易懂，操作整定方便。

●采用32位ARM Cortex-M4内核，配备高精度的A/D芯片，使得装置性能稳定、运算速快、精度高。

●具有完整的异常记录、事件记录、操作记录，所有信息掉电保持。

●具有完善的自诊断和监视功能，对故障可具体定位，方便调试。

●具有完善的软硬件看门狗，保证装置可靠运行。

●电能质量在线监测装置具有完善的在线运行状态监视功能。

●采用高精度的时钟芯片。

●电能质量在线监测装置配备高速以太网通信接口(支持2路，标配1路)。

●标配1路RS485通信接口。

电能质量在线监测装置的功能插件介绍

CPU系统

CPU系统由32位ARM Cortex-M4 内核微处理器、SRAM、EEPROM、Flash 等构成。可以实现各种复杂的故障处理方案和记录大量的故障数据。EEPROM 及Flash 用于存储保护定值、故障录波报告、事件等，这些信息在装置掉电后均不会丢失。

数据采集系统

数据采集系统由前级高精度滤波阻容器件，高精度的差分A/D 转换芯片组成，转换芯片内部包含了采样保持及同步电路，具有转换速度快、采样偏差小、功耗小及稳定性好等特点，采样回路无可调整元件，也不需要在现场作调整。

开关量输入及输出部分

开入量分为内部开入和外部开入，内部开入采用DC24V 光耦隔离输入，电源由装置电源本身提供，外部开入采用稳压控制的光耦隔离，实现交直流220V（或直流110V）直接输入电平。开出经过高CTR 光耦驱动继电器，开出部分I/O 经多重闭锁，保证了继电器的稳定可靠。

通信部分

内含通10M/100M以太网接口(标配1路，可扩展至2路)和RS485通讯接口，特殊情况下也可提供光纤接口。

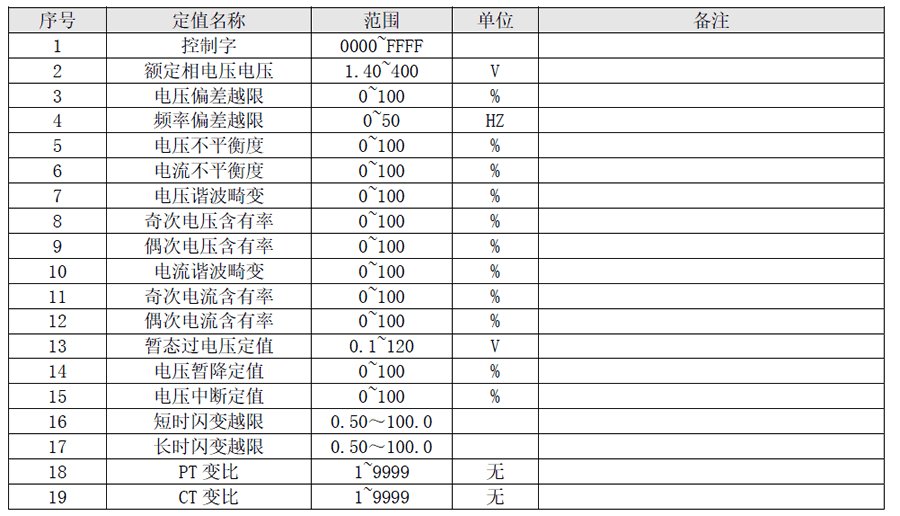

电能质量在线监测装置定值说明

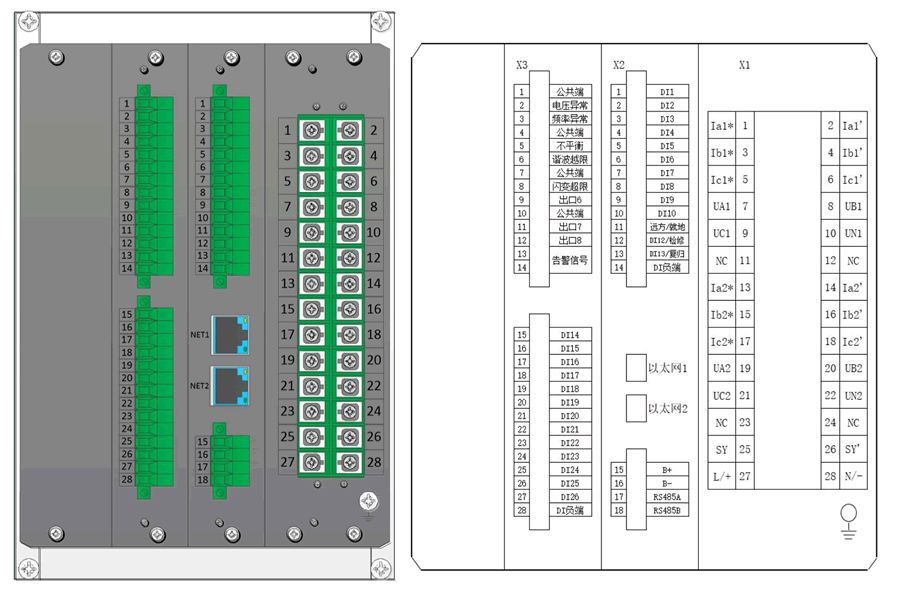

电能质量监测装置背部端子说明
