什么是A类电能质量在线监测装置

什么是A类电能质量在线监测装置

上海长高继保的A类电能质量在线监测装置，主要用于光伏发电/风力发电等新能源发电系统中。随着我国国民经济的蓬勃发展，电力负荷急剧加大，特别是冲击性和非线性负荷容量的不断增长，使得电网发生波形畸变、电压波动与闪变和三相不平衡等电能质量问题。A类电能质量在线监测装置主要用于测量分析公用电网供到用户端的交流电能质量，其测量分析主要分为电压偏差、频率偏差、三相电压不平衡度、电网谐波、间谐波。因此，通过A类电能质量在线监测装置对配网电能质量的影响将更好地指导我们如何更加充分地发挥光伏发电的优势。

A类电能质量在线监测装置主要特点

■ 实时多任务操作系统，模块化编程；实时性好，可靠性高。

■ 设有网络接口、双 RS-485 通信接口，支持IEC61850。

■ 越限告警功能，上下限参数可配置。

■ 内置海量存储器，支持稳态录波、暂态录波。

■ 支持PQDIF、COMTRADE 文件格式。

■ 可以监测20 组模拟量；（每一组模拟量包含A、B、C 三相，可以

根据用户需求在出厂时将任一组模拟量配置为电压或电流）。

A类电能质量在线监测装置的测量功能

A类电能质量在线监测装置参的数测量方法

频率测量

测量电网基波频率，每次取 10s 间隔内计到的整数周期与整数周期累计时间之比（和 10s 时钟重叠的单个周期应丢弃）。测量时间间隔不能重叠，每 10s 间隔应在10s 时钟开始计。

供电电压偏差

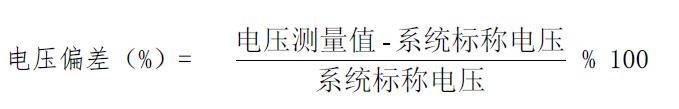

测量电压有效值的基本时间窗口应是10个周波， 并且每个测量时间窗口应该与紧邻的测量时间窗口接近而不重叠，连续测量并计算电压有效值的平均值，最终计算获得供电电压偏差值：

供电电压偏差测量方法

在线电能质量监测装置谐波与间谐波

采用与电网基波周期严格同步采样加矩形窗的 FFT。 谐波测量的基本时间窗宽为 10 周期。本装置可测量2~100 次谐波。装置可以测量的间谐波为5Hz 整数倍的间谐波，其范围为：5Hz~2500 Hz。

参考电压

电压暂降、暂升和电压中断等电压事件的测量与判断阈值为参考电压的百分数，参考电压为额定电压。对于中高压系统，可选择滚动参考电压，算式如下 ：

参考电压测量

当监测终端监测到电压事件后，应记录电压事件发生时刻、持续时间及幅度。 A 级监测终端采用半波刷新电压方均根值有效值法检测电压事件。一个周波的时间由参考通道的频率测量结果决定。 对于多相系统，电压暂降事件开始于一个或多个通道电压低于阈值时，全部被测通道高于阈值并加上迟滞电压时，暂降事件结束。电压暂升事件开始于一个或多个通道电压高于阈值时，全部被测通道低于阈值并减去迟滞电压时，暂升事件结束。暂降(暂升)深度为暂降(暂升)过程中所有通道上的最大值。
