储能逆变器防逆流检测解决方案

安科瑞 华楠

Application

目前，电网公司通常要求光伏并网系统为不可逆流发电系统，即光伏并网系统所发的电由本地负荷消耗，多余的电不允许通过低压配电变压器向上级电网逆向送电。在并网发电系统中，由于外部环境是不断变化的，为了防止光伏并网系统逆向发电，系统需要进行逆流检测，通过实时监测配电变压器低压出口侧的电压、电流信号来调节系统的发电功率，从而达到光伏并网系统的防逆流功能。

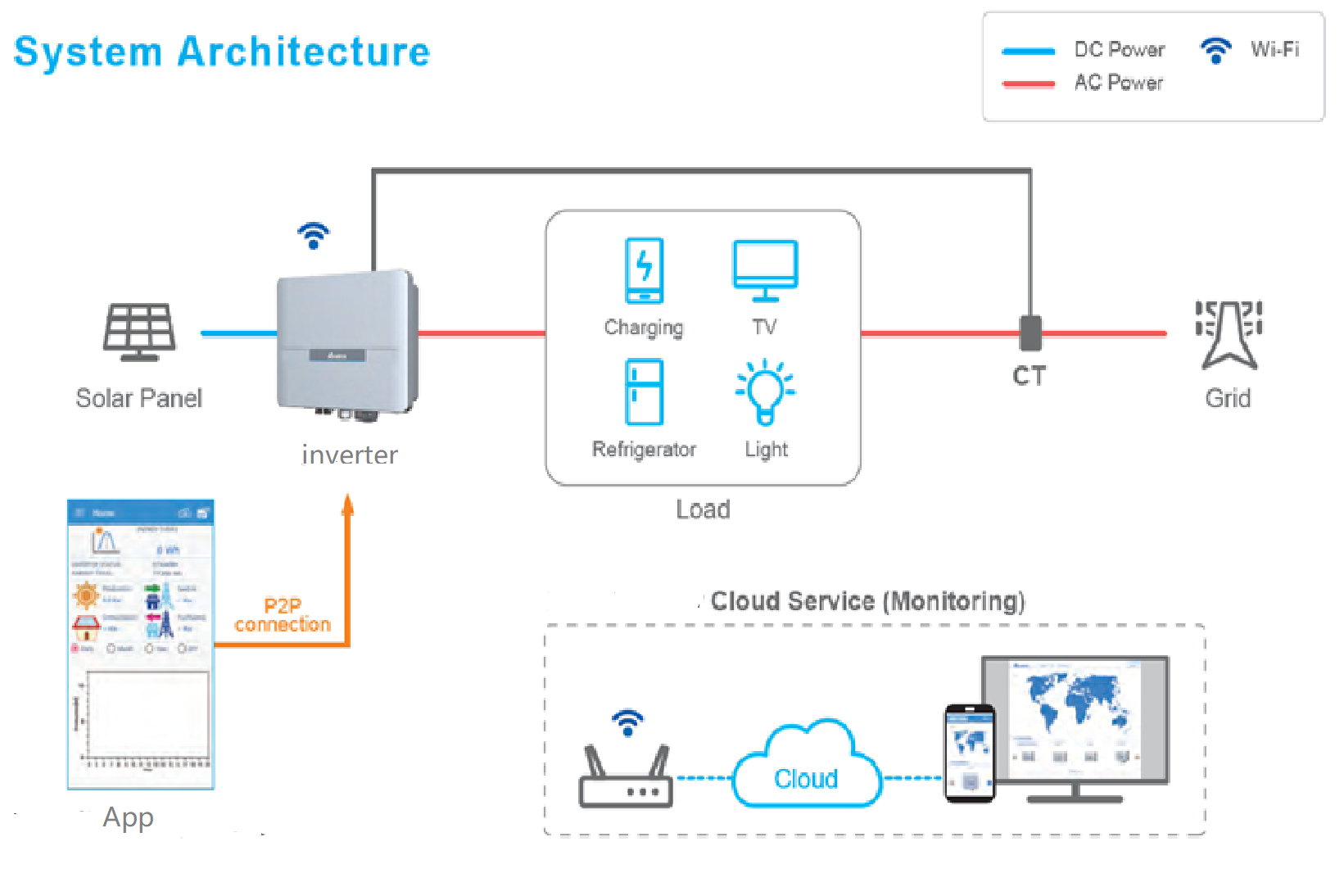

Structure

Main Functions

AGF-AE/ACR10R系列仪表作为防逆流检测关键元件，采用高性能MCU及高精度计量芯片，实现电压、电流、功率及电能的实时检测，以上数据刷新时间最快为250ms，可以满足逆变器防逆流检测中的控制实时性要求，逆变器通过实时读取AGF-AE/ACR10R系列仪表的功率大小和方向进行实时的功率调整，到达防逆流检测功能。

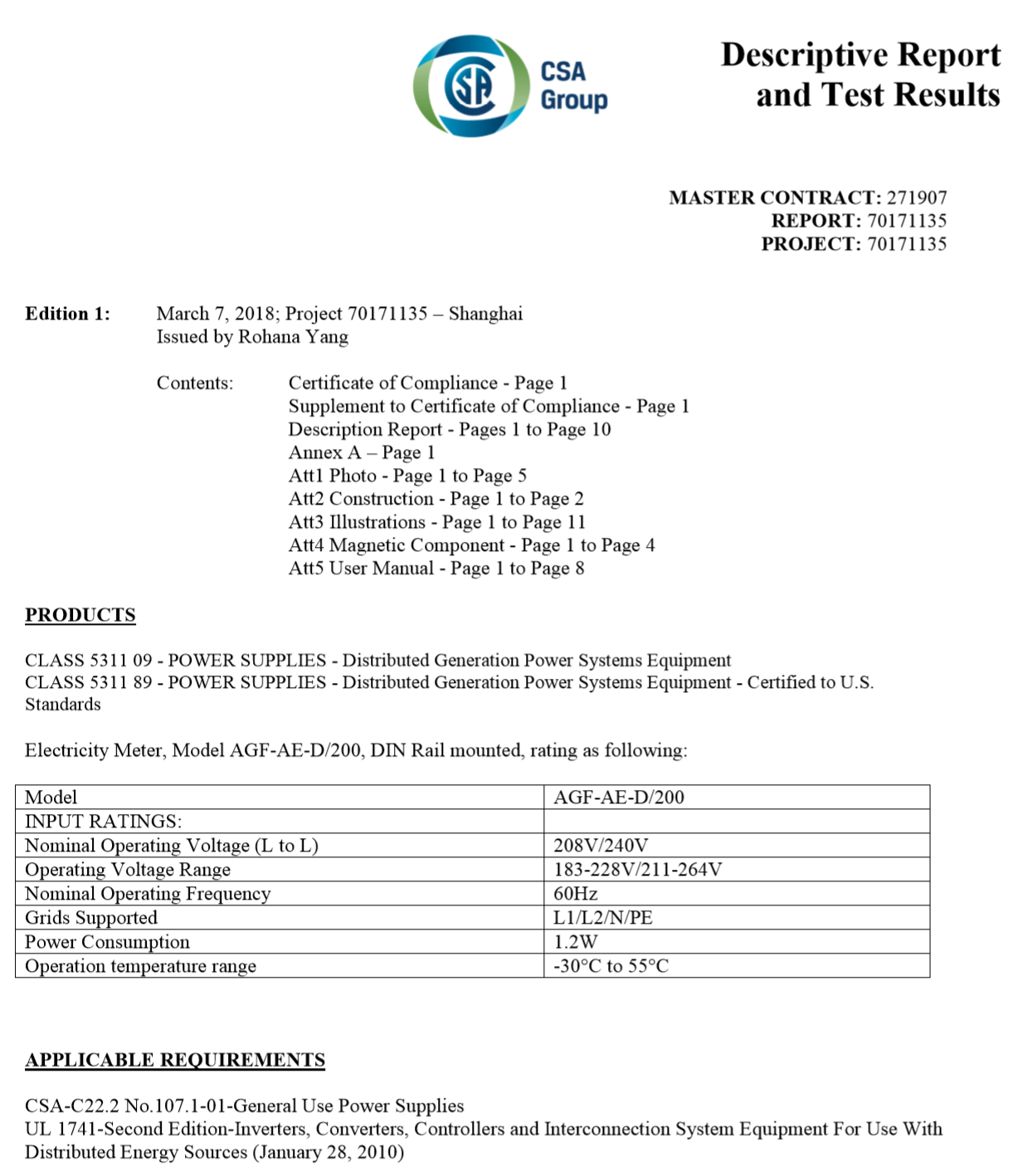

Certificate

Product Selection

应用系统	型号	认证	图片
单相系统	AGF-AE-S	ANSI C12
	ACR10R-D10TE	CE

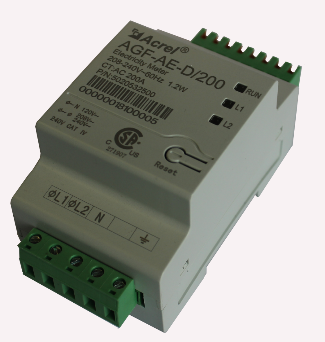

两相系统	AGF-AE-D	ANSI C12 UL 1741

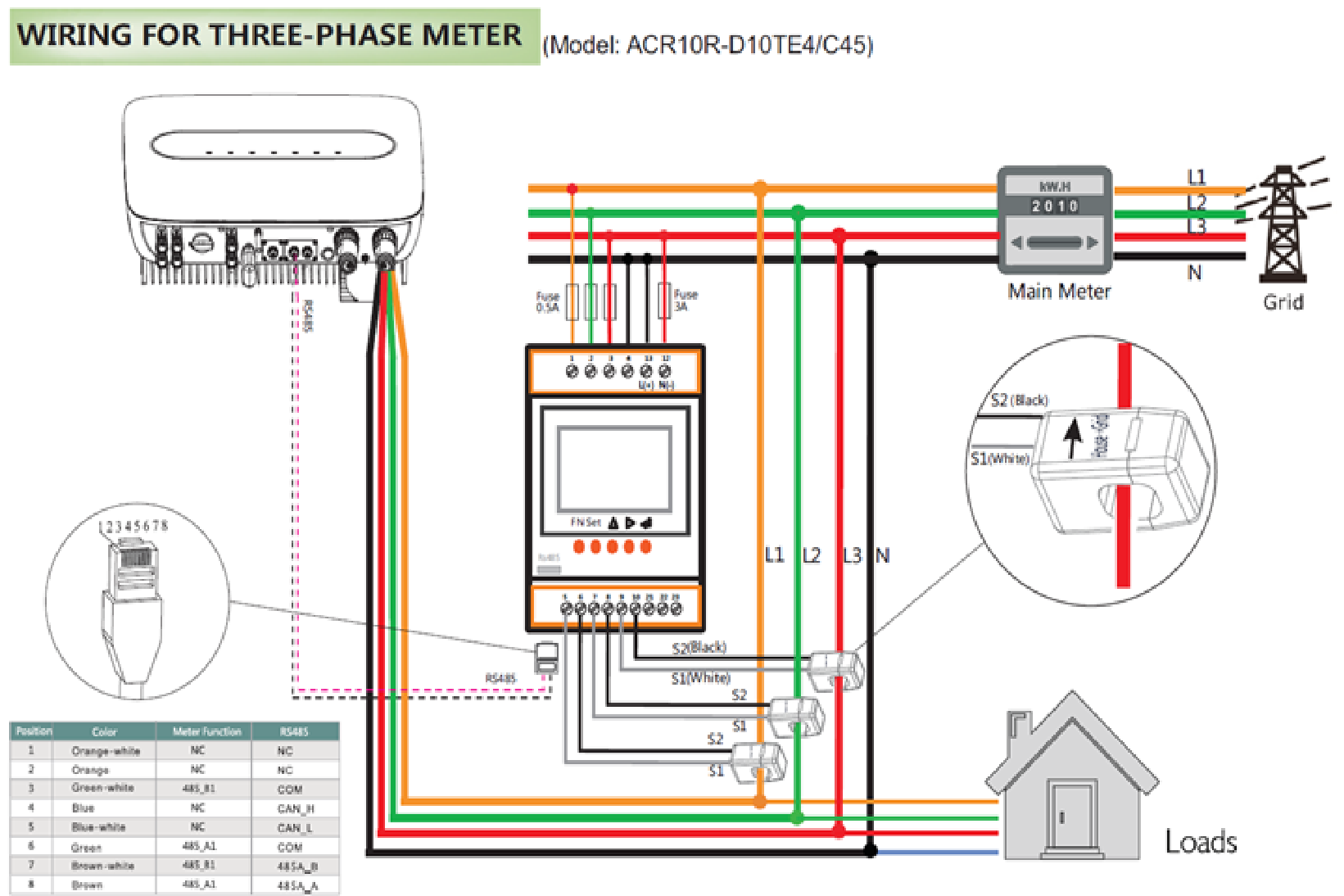

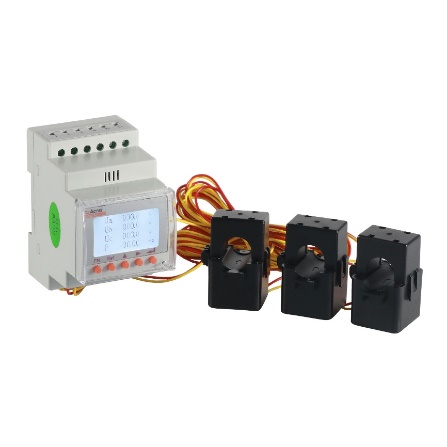

三相系统	ACR10R-D10TE4
