环网柜简介

环网柜是一组输配电气设备（高压开关设备）装在金属或非金属绝缘柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。这样的好处是，每一个配电支路既可以从它的左侧干线取电源，又可以从它右侧干线取电源。当左侧干线出了故障，它就从右侧干线继续得到供电，而当右侧干线出了故障，它就从左侧干线继续得到供电，这样一来，尽管总电源是单路供电的，但从每一个配电支路来说却得到类似于双路供电的实惠，从而提高了供电的可靠性。

所谓“环网柜”就是每个配电支路设一台开关柜（出线开关柜），这台开关柜的母线同时就是环形干线的一部分。就是说，环形干线是由每台出线柜的母线连接起来共同组成的。每台出线柜就叫“环网柜”。实际上单独拿出一台环网柜是看不出“环网”的含义的。这些环网柜的额定电流都不大，因而环网柜的高压开关一般不采用结构复杂的断路器而采取结构简单的带高压熔断器的高压负荷开关。也就是说，环网柜中的高压开关一般是负荷开关。环网柜用负荷开关操作正常电流，而用熔断器切除短路电流，这两者结合起来取代了断路器。当然这只能局限在一定容量内。

这样的开关柜也完全可以用到非环网结构的配电系统中，于是随着这种开关柜的广泛应用，“环网柜”就跳出了环网配电的范畴而泛指以负荷开关为主开关的高压开关柜了。

环网柜综合监测解决方案

环网柜在长期运行中，由于各种客观原因造成环网柜在安装和投运后的过程中出现电缆搭接处故障、柜内环境温湿度异常等现象，从而对电网的可靠运行带来隐患。

针对上述情况，本解决方案利用微机保护装置、开关状态指示仪、电气节点无线测温传感器、温湿度控制器等设备，实时采集环网柜电压、电流、柜内电缆接头温度、母线接头温度、柜内环境温湿度及开关设备运行状态，并能根据采集的电量或非电量状态控制环网柜断路器或负荷开发设备跳闸，尽可能缩小事故范围，为电网的可靠运行提供保障。本解决方案设备配置方案如表一。

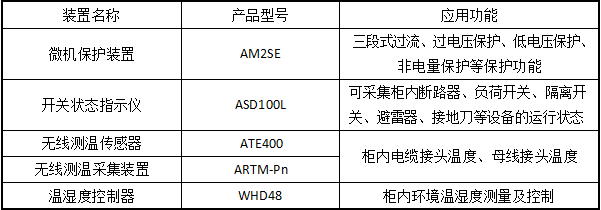

表一配置方案

更多产品，可点击链接进入安科瑞微商城

产品简介

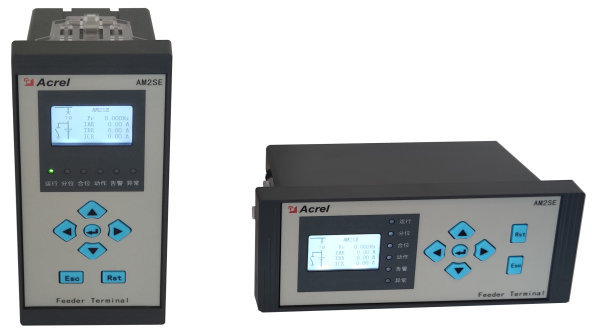

AM2SE 微机保护装置

AM2SE 系列微机保护装置集保护、控制于一体，可满足客户 20KV 及以下电压等级用电系统对电力能源安全运行、可靠性的保障要求。目前广泛使用在变电站、工矿企业、医院、学校、商业广场以及大型楼宇等配网用电系统中。

保护装置采用先进成熟可靠的保护原理和算法，抗干扰性能强，可靠性高，保护实现方式灵活，通讯采用冗余设计。装置具备 8 路开关量采集和 5 路继电器输出，能与 Acrel-2000Z 电力监控软件配合，可以实现无人值班的终端用户变电站配电自动化系统。

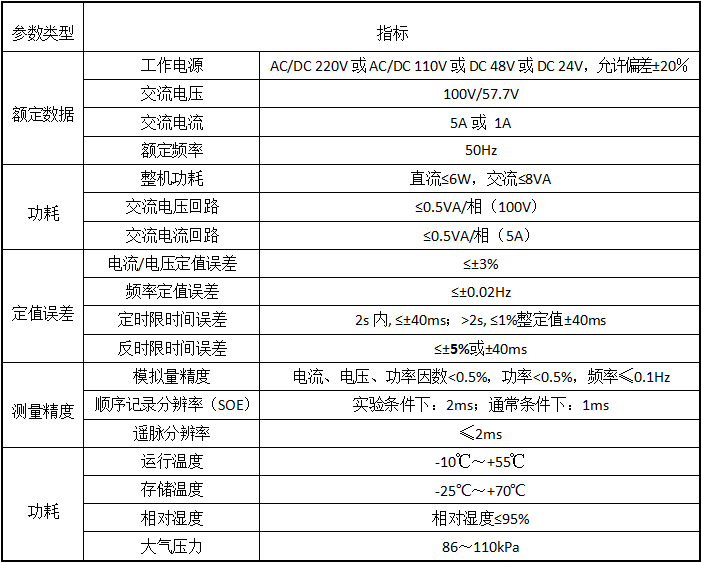

技术参数

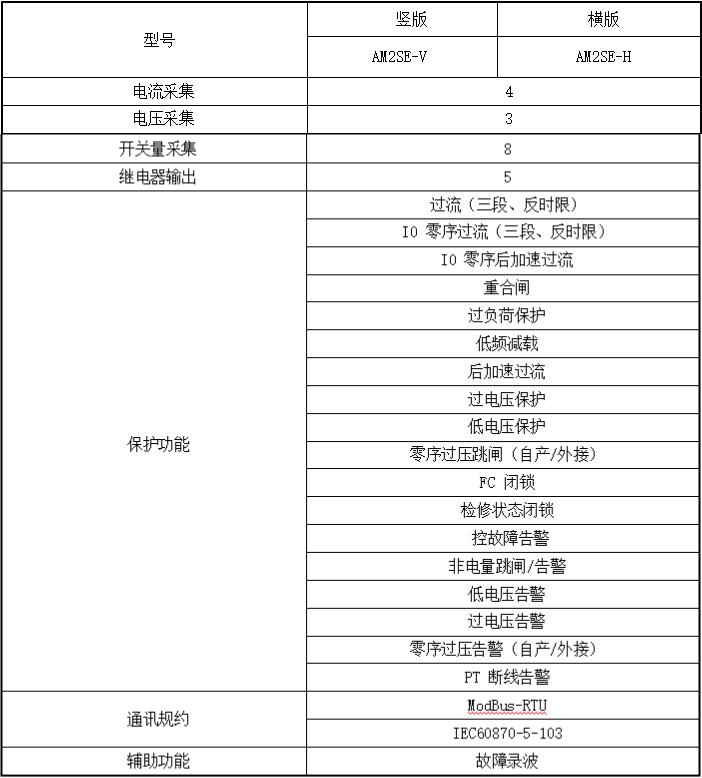

主要功能

外形及开孔尺寸

安装方法

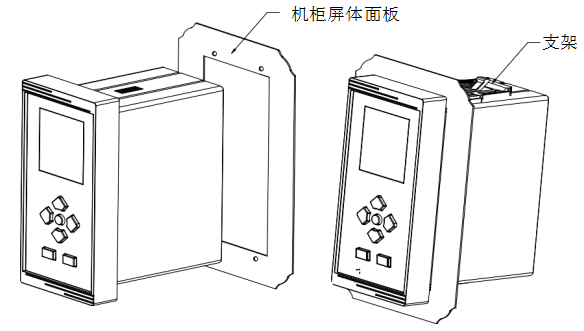

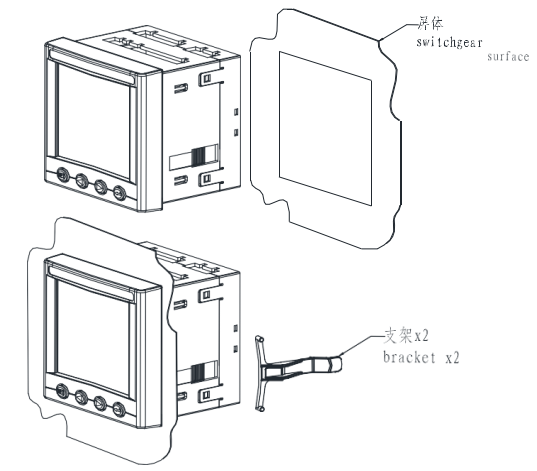

AM2SE 系列微机保护测控装置采用面板嵌入式安装。安装步骤如下：

1.在屏体面上按开孔尺寸开孔，如图。

2.将装置放入开孔中，直到装置面板靠住机柜的面板。

3.插入装置的固定支架，装置牢固固定在机柜面板上，如图。

注：AM2SE-V 固定支架在装置上下两侧，AM2SE-H 固定支架在装置左右两侧。

2ASD100L 开关状态显示仪

ASD100L 开关状态显示仪，具有一次图动态模拟指示功能，外形小巧、安装接线方便，具有较高的性能价格比。

主要功能

工作电源：AC 85~265V，DC 100~300V 自适应

状态输入要求：无源干接点输入（状态显示装置内部自带电源）

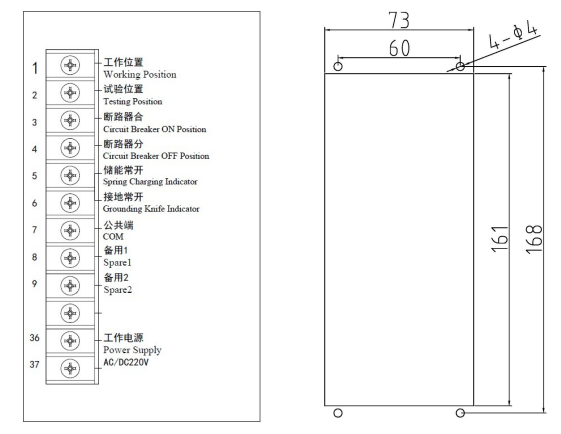

接线端子及开孔尺寸（单位 mm）

安装方法

ASD100L 开关状态显示仪采用面板嵌入式安装，首先柜体盘面上制作规定尺寸的长方形槽孔，装置取下支架后嵌入槽孔，再用支架固定即可。

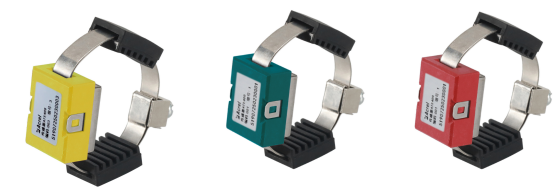

ATE400 无源无线传感器

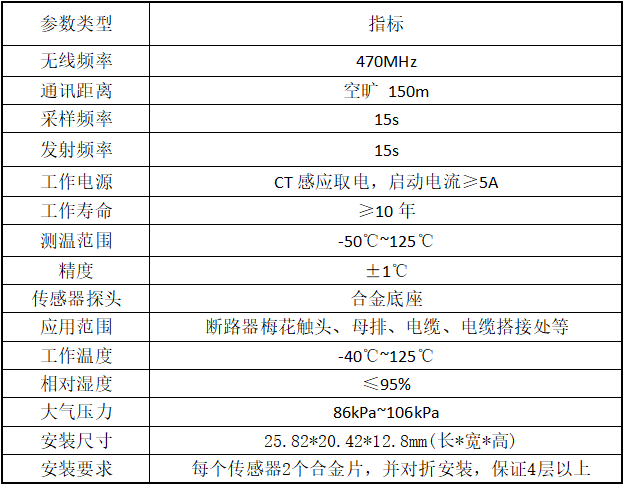

性能指标

安装方法

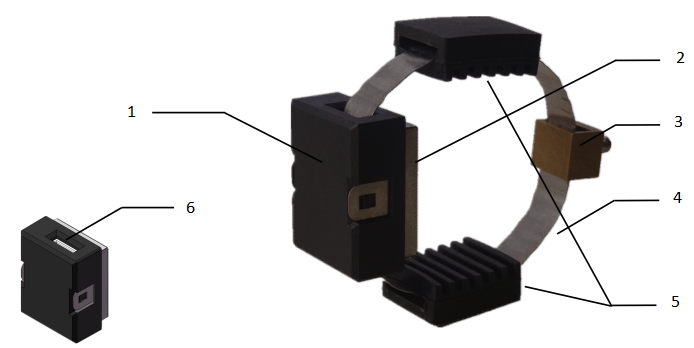

ATE400 迷你型无线温度传感器适用于动触头，母排，电缆，母排、电缆搭接处等多种场合。迷你型无源无线温度传感器结构说明：

1—— 温度传感器主体

2—— 合金底座，与温度探头接触

3—— 锁扣，用于固定合金片

4—— 取电合金片，用于感应取电

5—— 配件，用于支撑合金片

6—— 合金片安装孔，用于安装合金片

首先，将传感器放在安装位置，穿过 2 条合金片，将螺丝帽置于合金片中间，并将合金片对折，保证

穿过的合金片在 4 层以上；然后将合金片穿过合金片安装孔，将 2 个安装配件穿过合金片；用锁紧片固定合金片连接处。合金片安装示意过程如下：

ARTM-Pn 无线测温显示终端

ARTM-Pn 无线测温装置可以单独安装在高压柜、低压抽屉柜内，每台装置可以至多接收 60 个传感器的数据，传感器型号可选配 ATE100、ATE200、ATE300、ATE300B、ATE400。装置配有 2 路继电器输出，支持高温告警和高温告警信号输出，电参量测量功能，装置还带有 1 路 RS485 串行通讯接口，可将采集到的温度数据上传到监控中心。

技术参数

工作电源：AC/DC 220V、AC/DC 110V 自适应功耗：8W

安装方式：嵌入式安装

通讯接口：1 路 RS485 串行通讯接口，Modbus-RTU 通讯协议接点温度测量精度：±1℃

开入采集：4 路内置 12V 输入，可采集断路器、手车等位置状态

开出配置：60 个测温点共用 2 路无源开出，DO1 默认为高温告警、DO2 默认为高温告警。电参量测量：主回路电流、电压、电能、功率等

电参量测量精度：0.5 级

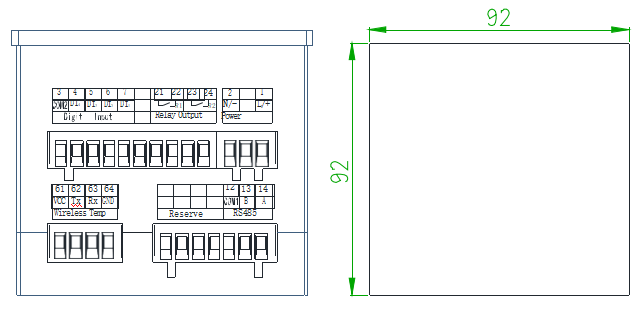

接线及开孔尺寸（单位 mm）
