HDDY直流电源综合特性测试仪试验接线方法

主要部件

2.1 主机

直流充电机特性测试仪主机用于在现场测试时，进行操作、计算、显示测试结果、存储等用途。

2.2电压监测线

电压测试线一根。用于测量直流电源电压。

2.3测量电缆

测量电缆红黑各一根。用于给电源加负载。

2.4电源线

电源线一根。用于给直流充电机特性测试仪主机供电。

2.5 U盘

U盘一个。用于转存直流充电机特性测试仪主机测量数据。

2.6 使用说明书

使用说明书详细介绍了直流充电机特性测试仪的使用功能和操作方法。用户在使用前应仔细阅读。

2.7 直流充电机特性测试仪光盘

直流充电机特性测试仪光盘内附有直流充电机特性测试仪数据分析软件。通过该软件，可对直流充电机特性测试仪进行数据上传操作，同时可对上传的数据进行管理和进一步的分析。光盘内还附有使用说明书的电子文档

2.8铝合金箱

铝合金箱是直流充电机特性测试仪整套设备的包装箱。直流充电机特性测试仪主机及所有配件均装在仪器箱内。用户在使用完后，请及时把设备装入仪器箱，以免设备受到损坏或缺失。

三、连接

1 准备

确认需要进行测试的总电压是否与设备电压等级一致！

在连接前，首先确认蓄电池组是否已经退出运行状态，是否已经与充电机和负载断开。以免在测试过程中发生意外。

检查设备周围是否有足够场地，场地周围是否存在易燃易爆物品，空气中是否存在易燃易爆气体。

检查设备是否完好，电源开关是否在断开状态。

工作周围不得存在易燃易爆物品，空气中不得含有易燃易爆气体，防止爆炸的发生！

2 主机连接

图 3-1 主机面板分布 图 3-2 主机背板分布

触摸屏：参数设置，信息查看的窗口。

U盘接口：测试完成后，需要将数据导出操作时将U盘接入此接口。

电源接口：用电源线将主机接入单相市电中，为主机供电。

控制开关：将主机内测量负载接入。

电源负：用黑色电缆将被测直流电源的负极输出端接入主机。

电源正：用红色电缆将被测直流电源的正极输出端接入主机。

电压测试接口：用电压监测线将被被测直流电源的电压信号接入主机。

.1 红黑电缆连接

首先连接直流充电机电缆。黑色测量电缆大测试夹一端连接负极，另一端快接插头连接黑色快接插座。红色测量电缆大测试夹一端连接正极，另一端快接插头连接红色快接插座。注意连接可靠，不要有松动现象。快接接头与快接插座连接好后，需要顺时针方向旋转以防脱落！测量结束取下时逆时针旋转。

连接测量电缆和电压测试线时，注意安全，防止触电和短路的发生！

2.2 电压测试线连接

由于测量电流较大，为了准确测量总电压，另配有电压测试线。电压测试线一端连接直流电源测试插座，另一端红色测试夹连接充电机正极，黑色测试夹连接充电机负极。注意不要接反！

4 直流电源测试

图 3-1

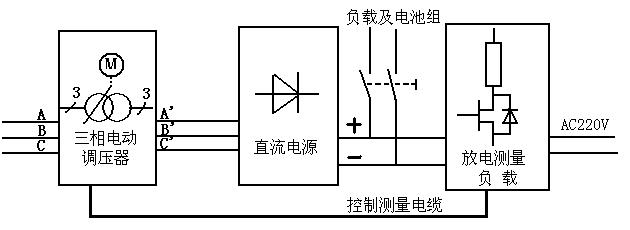

如图 3-1所示，测量连接时需断开直流电源充电机与电池组和负载的连接,三相交流电源接调压装置的输入，三相调压器的输出接直流电源的输入。直流电源的输出接接测量负载的输入（注意正负极性，不要接反）。连接测量负载与三相调压装置的控制测量电缆。同时测量负载接入工作电源AC220V。
