手持式电能质量分析仪三相不平衡测量方法

三相不平衡

三相不平衡可用于测量三相四线电系统的电压（负序）不平衡度、电压零序不平衡度和电流（负序）不平衡度、电流零序不平衡度。

使用的按钮如下：

返回：返回上一级菜单。

向量：以向量方式显示不平衡测量结果。如图 4-1。

列表：以列表方式显示不平衡测量结果。如图 4-2。

趋势：显示电压不平衡度或电流不平衡度趋势。如图 4-3。

暂停：暂停当前测量结果显示。

保存：保存记录数据。

： 保存当前屏幕（如仪表插有U盘则，保存到U盘，否则保存到仪表中）

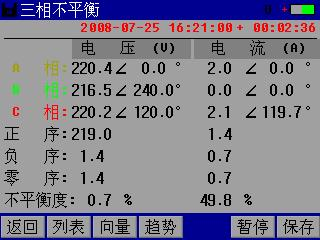

图 4-1 不平衡测量向量图 图 4-2不平衡测量结果列表

1）、向量显示。

点击向量键，以向量方式显示三相不平衡参数，如图4-1。第一列从上到下依次为A相电压、B相电压、C相电压、A相电流、B相电流和C相电流。第二列从上到下依次为A相电压相角、B相电压相角、C相电压相角、电压不平衡度、A相电流相角、B相电流相角、C相电流相角和电流不平衡度。最右边为向量图。所有相角都以A相电压为基准。

2）、列表显示。

点击列表键，以列表方式显示三相不平衡参数，如图4-2。第一列从上到下依次为A相电压、正序电压、负序电压、零序电压、电压不平衡度、A相电流、正序电流、负序电流、零序电流和电流不平衡度。第二列从上到下依次为B相电压和B相电流，第三列从上到下依次为C相电压和C相电流。

3）、趋势显示。

点击趋势键，以趋势方式显示三相不平衡参数，如图4-3。红颜色曲线为电压不平衡趋势，蓝颜色曲线为电流不平衡趋势。趋势图曲线从左侧逐步形成，趋势图上方的读数与曲线所绘制的最新数值相对应。趋势图底部为时间轴。

4）、测量暂停。

点击暂停键，停止当前测量结果显示。

5）、保存数据。

点击保存键即可保存当前测量数据。不平衡测量数据都保存在UBL00001.PQD中。

6）、保存屏幕。

在插入U盘，并且当前无对U盘的操作时，可点击屏幕左上角的

图标，将当前屏幕保存到U盘。

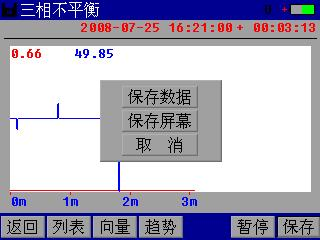

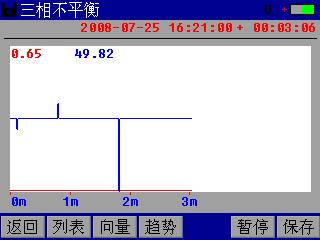

图 4-3 不平衡测量趋势图 图 4-4 不平衡测量数据保存

4.3.5 波动/闪变

电压波动（Volttage Flactuation）定义为电压均方根值一系列相对快速变动或连续改变的现象。起变化周期大于工频周期。在配电系统运行中，这种电压波动现象可能多次出现，变化过程可能是规则的、不规则的，或是随机的。电压波动常用相对电压波动量来描述，电压波动取值为一系列电压均方根值变化中的相邻两个极值之差与标称电压的相对百分比。

闪变可将由于电源电压变化而导致电灯亮度的波动量化表示。分析仪将电压变化的持续时间和幅度转换成受此变化引起一只60W 灯泡闪变而造成的‘不舒服系数’。闪变读数越大表示大多数人会认为亮度变化使人不快。电压变化相对要小很多。测量是在由120 V / 50 Hz 或230 V / 60 Hz 供电的灯泡上进行优化。

运行 波动 测量：

主菜单 →波动/闪变 →波动

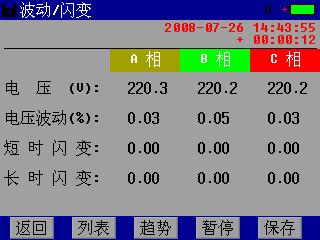

图 5-1 波动/闪变 结果列表 图5-2波动/闪变 结果趋势图

使用的按钮如下：

返回：返回上一级菜单。

列表：显示波动/闪变测量结果列表。

趋势：显示波动/闪变测量结果趋势图。

暂停：暂停当前测量结果显示。

保存：保存测量结果。

：将当前屏幕保存到USB盘。

1）、列表显示。

显示波动/闪变测量结果。

2）、趋势显示。

波动测量开始后，会以趋势图方式显示当前测量电压，如图6-3。趋势图由上到下依次为A相电压波动值、B相电压波动值和C相电压波动值。趋势图曲线从左侧逐步形成，图中三色框中显示的数字分别与曲线所绘制的最新数值相对应。

3）、保存屏幕。

在插入USB盘，并且当前无对USB盘的操作时，可点击屏幕左上角的

图标，将当前屏幕保存到USB盘
