系统管理
图 7-1 系统管理菜单
4.7.1数据管理
仪表数据管理、查看，删除。仪表数据文件有两种格式：*.PQD(数据存储文件) 及 *.PSC（屏幕图片存储文件）。如图7-2
图 7-2 测量数据文件列表
1）、数据查看，删除，转存U盘。
使用的按钮如下：
返回： 返回上一级菜单。
存U盘：将所选数据文件存到U盘。表
序号 | 项 目 | 描 述 |
1 | 电压/电流/频率 | 可测量三相电压、零线电压、三相电流、零线电流、频率等 |
2 | 谐波测量 | 可测量至50次谐波，测量结果包括各次谐波电压、谐波电流的幅值、电压谐波的总失真度(总畸变率)、各次电压谐波/电流谐波含有率；可显示谐波频谱图 |
3 | 功率/电能测量 | 可测量三相视在功率、有功功率、无功功率、功率因数、三相电能等 |
4 | 三相不平衡测量 | 可测量三相电压不平衡度及正序、负序、零序电压；三电流不平衡度及正序、负序、零序电流；可显示电压矢量、电流矢量 |
5 | 监测记录 | 可长时间地记录基本的（稳态）电能质量参数，记录时间间隔从3秒到30分钟可调。 |
6 | 数字示波器 | 可用于查看电压/电流信号波形 |
表 3-2各项检测功能准确度指标
可测量范围 | 测量精确度 | 说明 | |
电压/电流/频率 | 三相电压：10~700V(真有效值) 零线电压：1～70V(真有效值) 三相电流：0~1000A(真有效值，选配1000A电流传感器) 零线电流：0~25A(真有效值，选配25A电流传感器) 频率：40~70Hz | 电压：±0.5% 电流：±0.5% 频率：±0.01Hz | 此处以A相电压频率作为测量频率 |
谐波测量 | 电压谐波：总谐波、1~50次谐波。 电流谐波：总谐波、1~50次谐波。 | 电压谐波： ±0.1(%f) 电流谐波：±1% | |
功率测量 | 有功：0.05~700KW 视在：0.05~700KVA 无功：0.05~700KVAR 功率因数：0.00~1.00 有功电能：0.01~10000kWh 视在电能：0.01~10000kVAh 无功电能：0.01~10000kVARh 平均功率因数：0.00~1.00 | 有功：±2% 视在：±2% 无功：±2% 功率因数：读数±0.005 有功电能：±2% 视在电能：±2% 无功电能：±2% 平均功率因数：读数±0.005 | |
三相不平衡 | 基波电压：10~700V(真有效值) 基波电流：0.5~1000A(真有效值) 基波频率：40~70Hz 相角：0~360o 不平衡度：0.0%~100% | 电压：0.5% 电流：0.5% 频率：读数±0.01Hz 相角：读数±0.3 o 电压不平衡度：读数±0.2 电流不平衡度：读数±0.2 | 此处以A相电压频率作为总测量频率 |
监测记录 | 可记录参数： 三相电压、三相电流、零线电流、电压谐波（总谐波、1~25次谐波）、电流谐波（总谐波、1~25次谐波）、三相不平衡、有功功率、功率因数、波动、闪变 | 记录时长＝（仪表可记录最大数据个数×保存时间间隔）/60分钟 仪表可记录的最大数据个数 = 18635个 保存时间间隔：3S～30MIN 记录时长：15小时～388天 | 采集间隔设置3秒，可监测15.5小时，采集间隔设置30分种可监测388天(3秒～30分连续可调) |
骤升骤降 | 电压骤升、电压骤降以及暂时断电 | 最多可记录40个事件 | |
波动 | 电压波动量：0.1%~10.0% | 测量误差±5％ | |
闪变 | 短时闪变 长时闪变 | 短时间闪变测量误差：±5％ 长时间闪变测量误差：±5％ | |
数字示波器 | 三相电压、三相电流、零线电压和零线电流瞬时波形 | 最大采样频率：200KHz 最小采样频率：100Hz | |
尺寸 | 278×152×85mm | 重量 | 1.6Kg |
删除： 删除所选数据文件。
格式化：格式化仪表存储空间，已存储的仪表数据将被删除，并且不可恢复。在仪表提示存储空
间不够时执行此操作，格式化前应将需要的数据保存到U盘。
仪表数据只能在PC机管理软件中进行分析和生成相应报表。
4.7.2 仪表设置

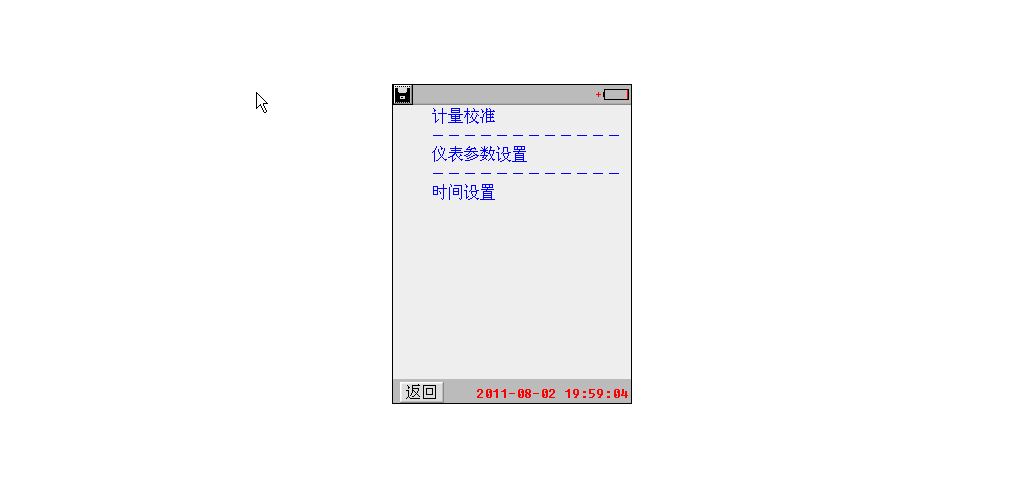

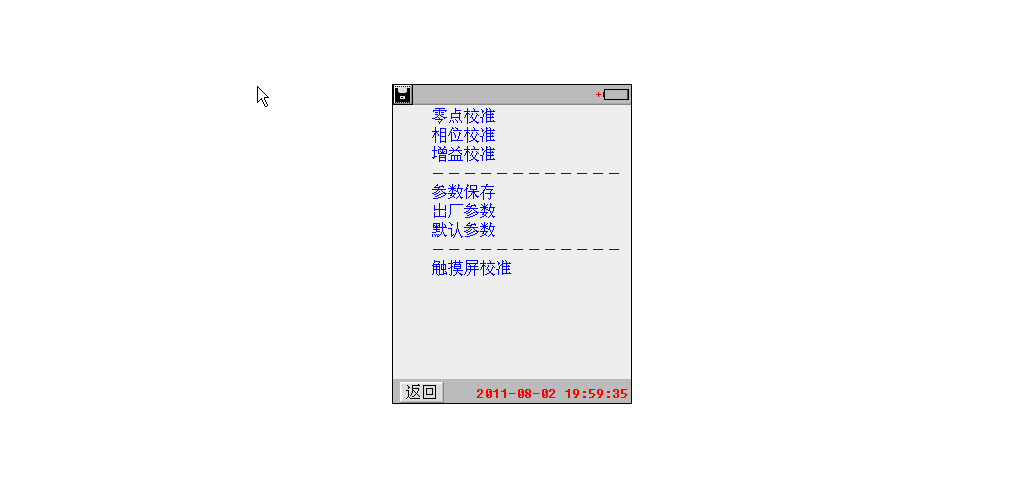

图 7-3 系统设置菜单 图 7-4 计量校正菜单
计量校准
计量校准菜单中包括基本的仪表零点校准和与参数管理相关的设置。
a)、零点校准
执行校正之前，先将电压测试线相互短接、电流传感器处于空测状态，然后点击校零键执行零点校正。
高级设置下各项功能具有密码保护，不推荐用户进行操作，如有需要，请与商家联系。
b)、相位、增益校准 ---- 仪表校准。
c)、参数保存 ---- 保存出厂参数。
d)、出厂参数 ---- 调入出厂参数。
e)、默认参数 ---- 设置默认参数
f)、触摸屏校准---- 校准仪表屏幕
仪表参数设置
图7-5 仪表参数设置
图7-5中电流传感器设置时，设置值必须与仪表配备的电流传感器(电流钳)一致。否则会造成电流测量结果错误。
PT变比设置说明（已述）。
仪表时钟设置

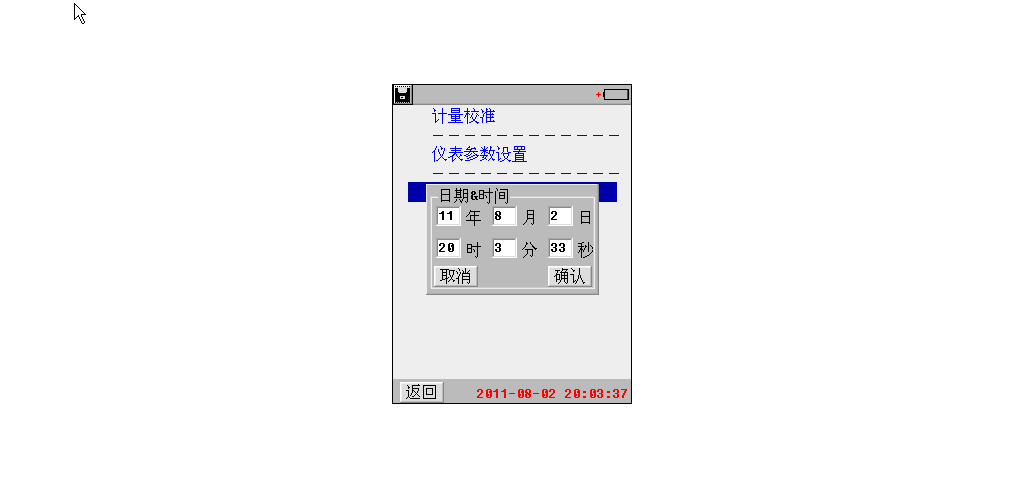

用于设置仪表日期和时间。如图7-6。可分别输入年、月、日、时、分和秒，将移动图标移至编辑框选择输入位置，由键盘数字键输入数字。最后选择执行确认功能则完成日期和时间设置。选择执行左下角的取消功能，可放弃本次设置，不改变仪表原来时钟参数。
图7-6 仪表时钟设置
4.7. 版本信息
查看仪表软件版本信息。如图7-7。点击消息框可隐藏版本信息。
图7-7 版本信息
