HDZRC-V型智能型接地线成组直流电阻测试仪使用方

HDZRC-V型智能型接地成组测试仪，主要用于按照新安规要求对运行单位大量的携带型短路接地线、个人保护接地线完成成组自动测试，自动判断其合格与否。

以前对接地线基本是不测试的，只有对不同电压等级的平方数要求，新安规对地线电阻率提出了技术要求，可以科学地评价接地线的截面、材质、接头压接、有无断芯等全面质量，以对新地线验收，对已应用中的接地线进行可用性的科学评价。

1、依据2002年国电公司新安规设计；

2、智能控制，全自动检测，全自动计算与分析；

3、体积小巧、接线简单，操作方便；

4、触摸显示屏，显示直观，操作方便；

5、带时钟，可存储打印试验结果；

6、具备U盘接口，可导出保存的测试结果；

7、自动日历时钟；

8、可自动测量2端、3端，4端、5端成组接地线，适应各种不同情况；

9、可以自定义接地线的截面积和长度

测试电流：20A，30A

测试范围：0—199.99mΩ

精度：0.5级

接地线测试端子：2—5端

电源：220V±10% 50±5 Hz

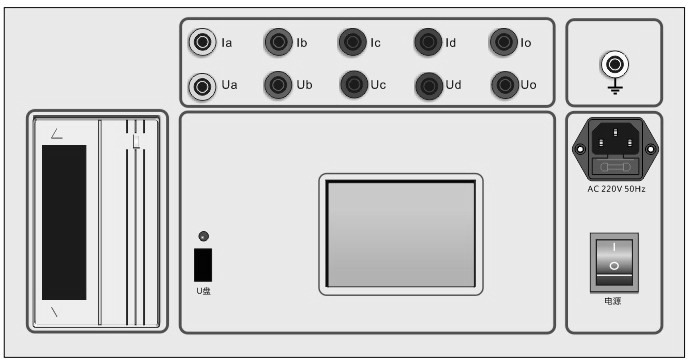

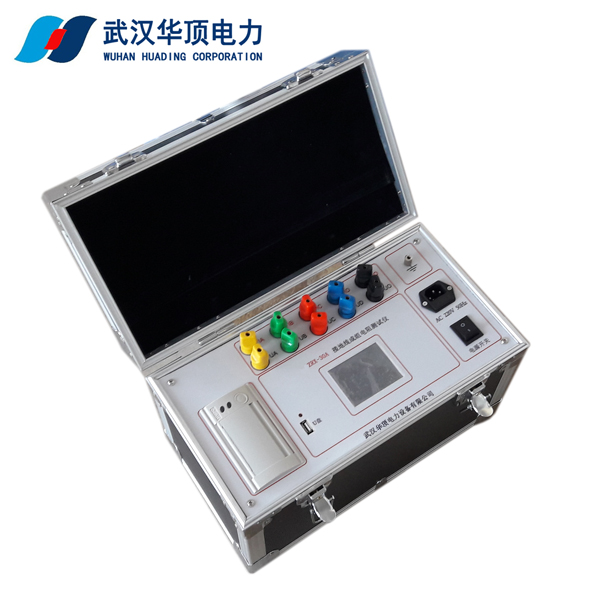

4、面板说明

电源插座：用于220V电源接入，内含5A保险丝；

Ia，Ib，Ic，Id，Io： 为电流输出端子；

Ua，Ub，Uc，Ud，Uo： 为电压采样端子

接地端子：用于保护接地，使用时接大地；

触摸显示屏：显示用户菜单及测试结果；

电源开关：用于控制输入电源220V的接通与断开；

5、使用说明

正确连线：

每一对Ux和Ix端子（x代表输出通道a，b，c，d，o）接一把测试钳，夹到相应的接地线端子上

2端地线接A、O端

3端地线接A、B、O端

4端地线接A、B、C、O端

5端地线接A、B、C、D、O端

注意：Uo、Io端子为公共端（母头）。

插上电源，打开电源开关

仪器进入初始界面。如下图：

“新建测试”：开始测量一组新的接地线测量。

“文件管理”：管理历史测量记录，可以打印、删除、导出以前的历史记录。

“设置”：设置日期时间。

点击“新建测试”，进入测量前的接地线参数设置，如下图所示：

点击需要修改的参数设置框设置参数，全部设置完成后点击“开始”按钮，仪器即按照设置的参数开始自动测量各端子的电阻值，并计算电阻率，自动判断接地线是否合格。

6、使用注意事项

1、测试时必须知道所测地线之规格—截面，一般标在焊片端子上。

2、事先应用尺子量准确各待测地线各段长度以据所测阻值结果计算分段电阻率，与安规要求参数比较。以便仪器智能判断自动给出合格与否的结论

附：《电力安全工器具预防性试验规程（试行）》中的携带型短路接地线的试验项目、周期和要求

附：

携带型短路接地线的试验项目、周期和要求
