供电系统就是由电源系统和输配电系统组成的产生电能并供应和输送给用电设备的系统。

电力供电系统大致可分为TT、IT、TN 三种。

TN系统又分为TN-C，TN-S，TN-C-S。

先简单概括一下：

TT系统：三相四线制，所有设备的外露可导电部分均经各自的保护线PE分别直接接地。

I T系统：三相三线制，所有设备的外露可导电部分均经各自的保护线PE分别直接接地。

TN-S系统：三相五线制，保护线与中性线分开，所有设备的外露可导电部分均经各自的保护线PE分别直接接电力系统中PE线。

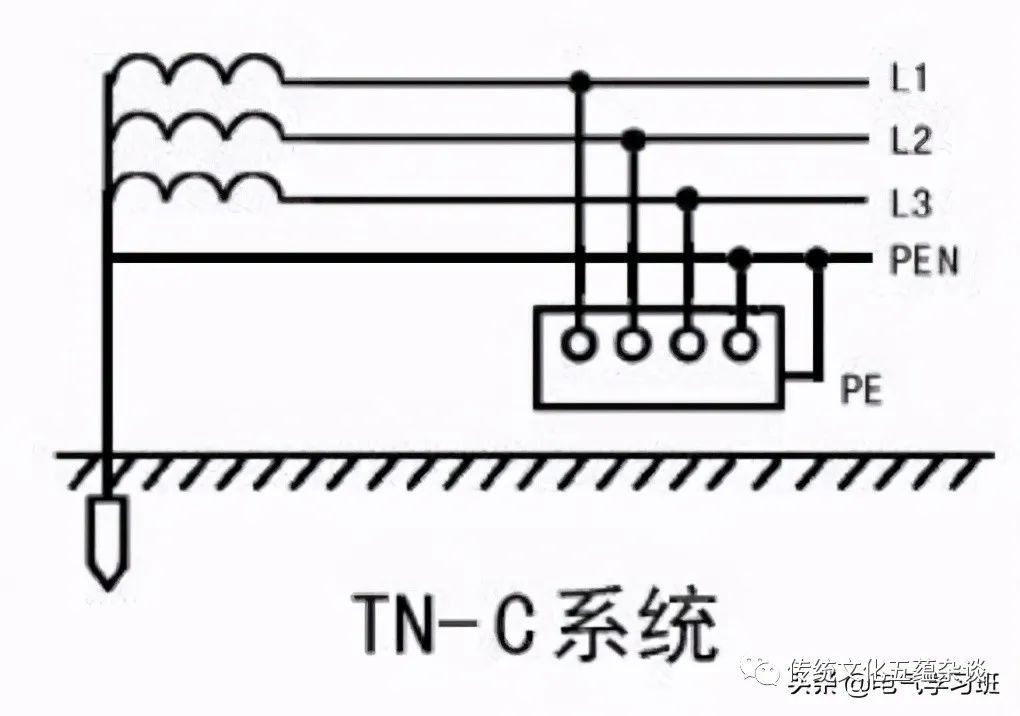

TN-C系统：三相四线制，保护线与中性线合并为PEN线。所有设备的外露可导电部分均经各自的保护线PE分别直接接PEN线。

TN-C-S 系统：是在 TN-C 系统上临时变通的作法。

当三相电力变压器工作接地情况良好、三相负载比较平衡时， TN-C-S 系统在施工用电实践中效果还是可行的。但是，在三相负载不平衡、建筑施工工地有专用的电力变压器时，必须采用 TN-S 方式供电系统。

下面咱仔细来了解一下！！！

TT系统：

在电源中性点直接接地的三相四线系统中，所有设备的外露可导电部分均经各自的保护线PE分别直接接地，称之为TT供电系统。

第一个符号 T 表示电力系统中性点直接接地，

第二个符号 T 表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。

在 TT 系统中负载的所有接地均称为保护接地。

TT系统特点：

1 、当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，由于有接地保护，可以大大减少触电的危险性。但是，低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。

2、当漏电电流比较小时，即使有熔断器也不一定能熔断，所以还需要漏电保护器作保护，因此 TT 系统难以推广。

3、TT 系统接地装置耗用钢材多，而且难以回收、费工时、费料。

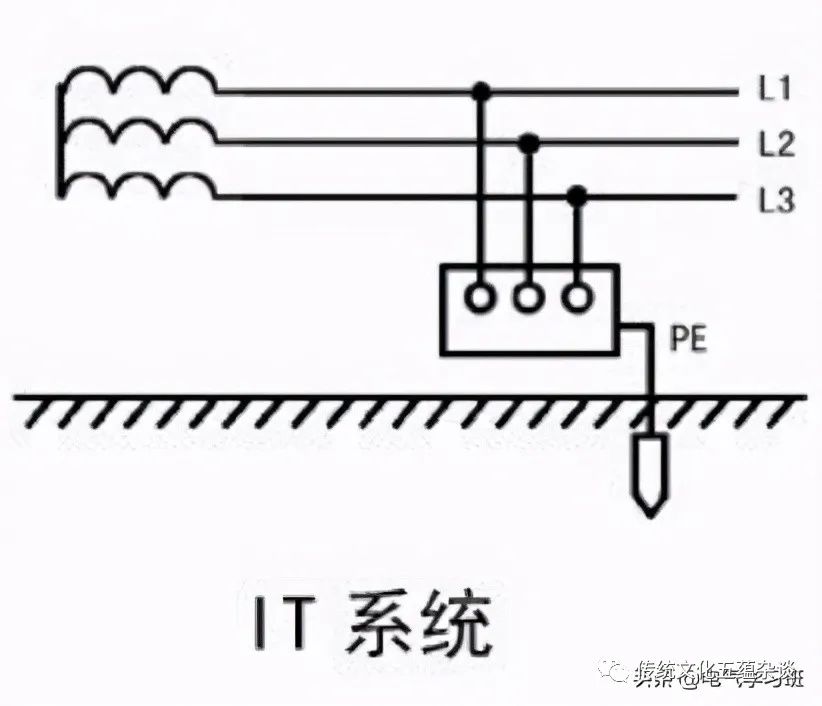

IT系统：

T系统是指在电源中性点不接地系统中，将所有设备的外露可导电部分均经各自的保护线PE分别直接接地，称之为IT供电系统。IT系统一般为三相三线制。

第一个符号 I 表示电源侧没有工作接地。

第二个符号 T 表示负载侧电气设备进行接地保护。

IT 方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

运用 IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

IT系统发生接地故障时，接地故障电压不会超过50V，不会引起相间电击的危险。

TN系统：

TN系统，称作保护接零。当故障使电气设备金属外壳带电时，形成相线和地线短路，回路电阻小，电流大，能使熔丝迅速熔断或保护装置动作切断电源。TN系统的电力系统有一点直接接地，电气装置的外露可导电部分通过保护导体与该点连接。

TN系统通常是一个中性点接地的三相电网系统。其特点是电气设备的外露可导电部分直接与系统接地点相连，当发生碰壳短路时，短路电流即经金属导线构成闭合回路。形成金属性单相短路，从而产生足够大的短路电流，使保护装置能可靠动作，将故障切除。

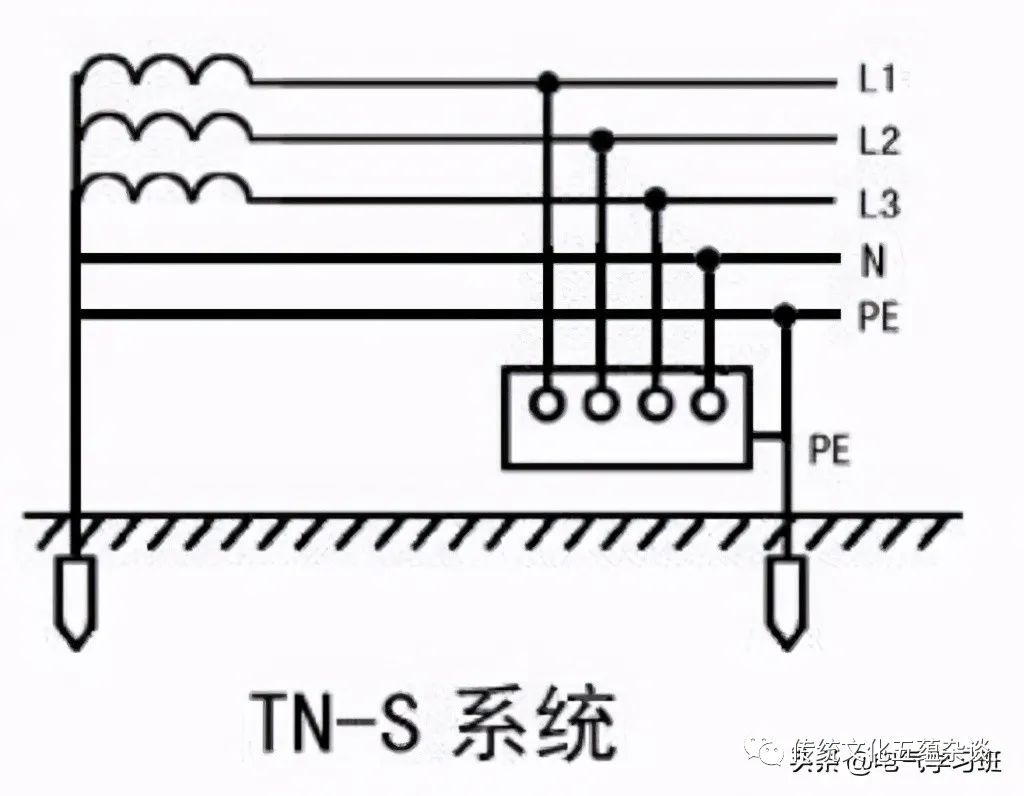

TN－S 系统：

三相五线制，该系统中保护线和中性线分开，系统造价略贵。除具有TN-C系统的优点外，由于正常时PE线不通过负荷电流，故与PE线相连的电气设备金属外壳在正常运行时不带电，所以适用于数据处理和精密电子仪器设备的供电，也可用于爆炸危险环境中。在民用建筑内部、家用电器等都有单独接地触点的插头。采用 TN-S供电既方便又安全。
