图文解析变电站二次设备原理图

时间：2023-06-16 11:37

人气：

作者：admin

标签： 电流回路  变电站  熔断器

导读：图文解析变电站二次设备原理图- 对于双重化配置的保护装置，每一套保护的直流电源应相互独立，分别由专用的直流熔断器从不同段直流母线供电。...

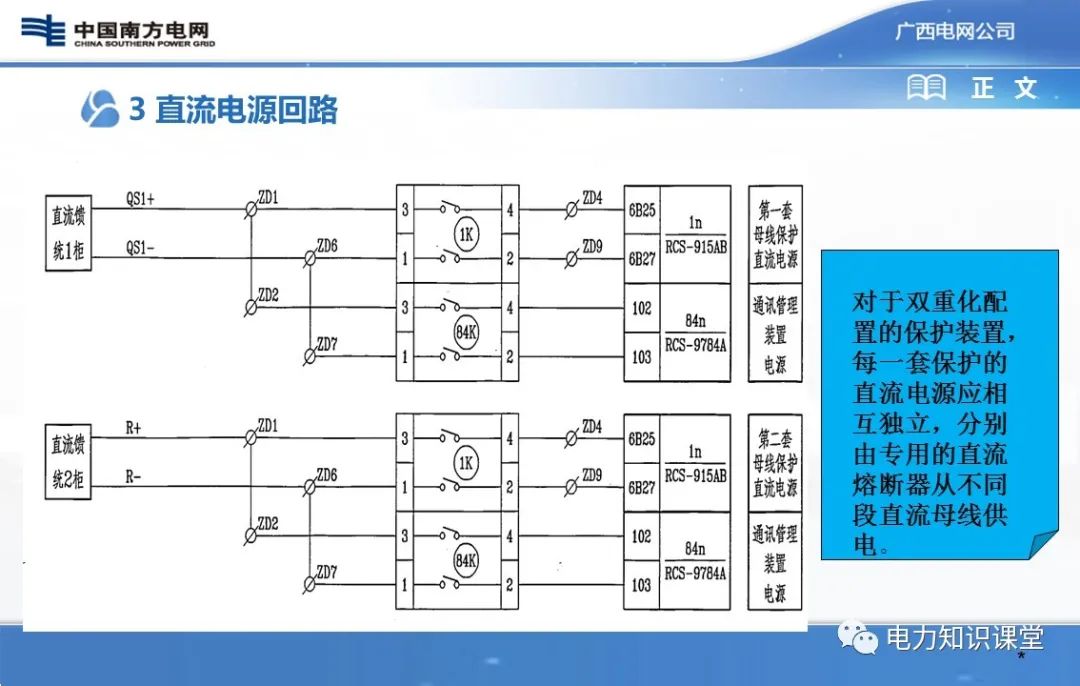

对于双重化配置的保护装置，每一套保护的直流电源应相互独立，分别由专用的直流熔断器从不同段直流母线供电。












































编辑：黄飞
