HDDY直流电源综合特性测试仪纹波系数测量

纹波系数测量

按照DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》规定，充电装置输出的直流电压中，脉动量峰值与谷值之差的一半，与直流输出电压平均值之比。按以下公式计算：

式中 δ——纹波系数；

Uf——直流电压中的脉动峰值；

Ug——直流电压中的脉动谷值；

Up——直流电压平均值。

使用的按钮如下：

返回：返回上一级菜单。

开始：参数设置后，开始测量。

列表：以列表方式显示测量结果。

趋势：以趋势方式显示测量结果。

概要：显示主要测量参数。

保存：保存当前测量结果。

终止：终止当前测量。

退出：（回放状态下显示）返回记录查看界面。

：在插有U盘的时候，可保存图片。

图4-4-1纹波系数测量编号设置 图4-4-2纹波系数测量参数设置

4.1、仪表编号设置

开始新的测量之前需对图4-4-1界面中的参数进行选择性设置。

编号（ID）为被测直流电源的编号。

默认交流输入电压为380V，且不可更改。

测试点个数会根据选择测试点电压个数而变化。

直流电压类型为要测试的直流电源类型。

设置完成后点击确定键进入综合测试参数设置界面。

图4-4-3纹波系数测量概要显示 图4-4-4纹波系数测量列表显示

4.2、参数设置

开始测量之前需对图4-4-2界面中的参数进行设置。

直流电压整定值：被测试的直流电源系统的输出电压在其浮充电电压调节范围的任一

值，缺省值为220V，范围180V至260V。

纹波系数规定值：指直流电源系统出厂时规定值。缺省值为0.5%。（行标、国标）

点击开始键，开始测试。

4.3、概要显示

点击概要键，以概要方式显示结果，如图 4-4-3。第一行从左到右依次为直流电压和直

流电流，第二行为交流电压和纹波电压。第三行为纹波系数，如果某一纹波系数超出了规

定值，系统会用红色显示该值以提示用户。界面上中部显示当前测量状态，界面

右上角显示当前测量持续时间。

4.4、列表显示

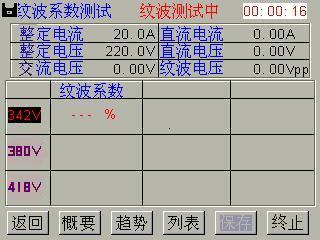

点击列表键，以列表方式显示结果，如图 4-4-4。第一行从左到右依次为整定电流和直流电流，第二行从左到右依次为整定电压和直流电压，第三行为交流电压和纹波电压。第四行为纹波系数的标题，标志下面出现的数据与标题一致。如果某一纹波系数超出了规定值，系统会用红色显示该值以提示用户。界面左部的电压为调压器调节电压。

4.5、趋势显示

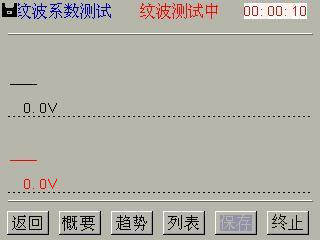

点击趋势键，以趋势图方式显示结果，如图 4-4-5。从上到下依次为直流电压趋势数据和纹波电压趋势数据。趋势图曲线从左侧逐步形成，趋势图基准线上的读数与曲线所绘制的最新数值相对应。趋势图底部为时间轴。

4.6、终止测量

点击终止键即可中指当前测量。如图4-4-6。

4.7、保存数据

测试完成后会弹出对话框询问是否要保存数据，如图图4-4-7。点击确定键即可保存数据，点击取消键不保存数据，同时保存键变为启用状态可随时点击保存键保存当前测量数据。

测试过程中不允许保存数据。

4.8、保存屏幕

在插入USB盘，并且当前无对USB盘的操作时，可点击屏幕左上角的

图标，将当前屏幕保存到USB盘。

图4-4-5纹波系数测量趋势显示 图4-4-6纹波系数测量显示瞬态波形

图4-4-7纹波系数测量保存提示
