影响双面双玻光伏组件的发电量的因素

一、双面双玻光伏组件

双面双玻组件电池片的背电极为栅线形状，并通过一定的掺杂手段，将电池片背部制成PN结。一般，双面双玻组件采用玻璃或透明背板作为背表面，以保证电池片背部可接收光照。

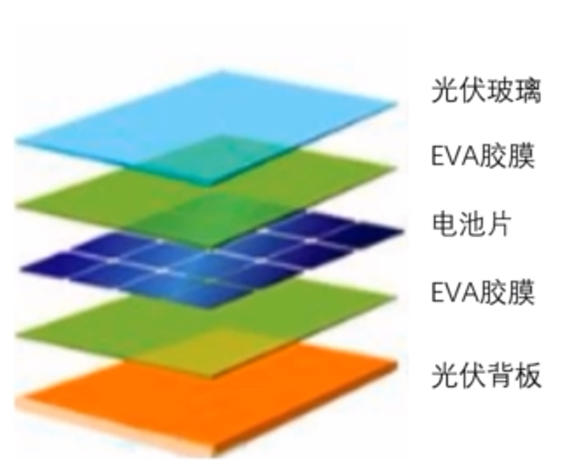

传统单面光伏组件共包括五层结构，分别为光伏玻璃、EVA胶膜、电池片、EVA胶膜、光伏背板，其中，光伏背板的主要作用保护和支撑电池片，不能透过光线。双面光伏组件也包括五层结构，分别为光伏玻璃、POE胶膜（根据网络资料：POE胶膜具有高透明度）或EPE胶膜（根据网络资料：EPE胶膜用于PERC光伏电池组件）、电池片、POE胶膜或EPE胶膜、光伏玻璃。





图片来源：中国慕课大学《光伏发电工程技术》

二、双面双玻光伏组件的优点

（1）效率高、寿命长。相比于单面光伏组件所使用的光伏背板，光伏玻璃的耐久性更好且寿命更长。因此，无需最外层添加薄膜以保证组件效率和寿命（单面光伏组件的光伏背板外层需添加薄膜）。同时，玻璃的阻隔、防潮性能均较好，可进一步保证光伏组件的效率。

（2）机械强度高。双面双玻组件的结构对称，重量一致性好，可有效提高机械强度。

（3）成本低。双面双玻组件采用三种材料，有利于降低成本和后期的回收。双面双玻组件不需要边框，可避免金属材料价格的上涨带来的组件成本上升。另外，双面双玻组件还符合BIPV（光伏建筑一体化）的发展趋势，在提高发电量的同时保证室内采光。

三、影响双面双玻光伏组件的发电量的因素

影响双面双玻光伏组件的发电量的主要因素包括：地表反射率、光伏组件下沿最低安装高度、光伏组件对地表的覆盖度、阴影遮挡。

（1）地表反射率

双玻光伏组件背面利用地面的反射光或散射光进行发电，地面反射率越高，电池背面接收的光线越强，发电效果越好。表一为不同地面类型的反射率，其中，雪地的反射率最高，相比于单面光伏组件，双面光伏组件结合雪地的发电量增益最高，可使发电量增加30%。冰面、旷野、沙漠的反射率也较高。

表一，数据来源：中国慕课大学《光伏发电工程技术》

（2）光伏组件下沿最低安装高度

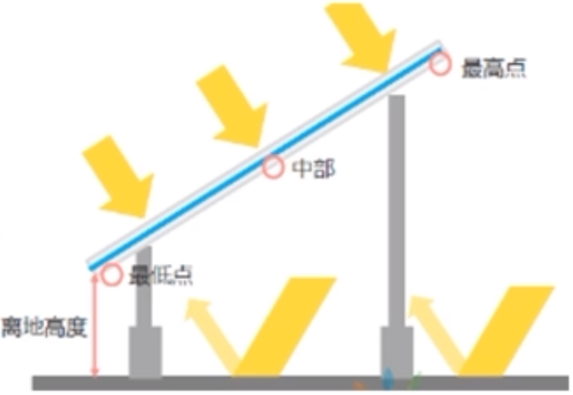

根据实际安装经验，光伏组件离地高度越大，双玻光伏组件背面发电量越大。当光伏组件离地高度超过1.3m时，双玻光伏组件背面接收的辐照度随光伏组件离地高度的增加而增幅减缓。若综合考虑支架负荷、成本、后期维护等因素，光伏组件较佳的离地高度处于0.7~1.2m之间。



图片来源：中国慕课大学《光伏发电工程技术》

（3）光伏组件对地表的覆盖度

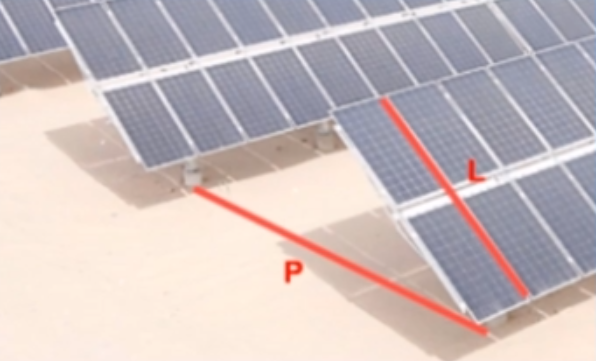

光伏组件对地面的覆盖度是指方阵的宽度与阵列间距的比值（图一中的L与P的比值）。理论上，阵列间距越大，双面光伏组件发电量增益越大，但同时用地成本也相应提高。因此，电站设计时需综合考虑发电量增益与用地成本。



图一，图片来源：中国慕课大学《光伏发电工程技术》

（4）阴影遮挡

光伏组件支架所形成的阴影可影响光伏组件背面接收的辐照度，从而影响发电量，因此，需尽量避免支架的阴影遮挡。若支架遮挡无法避免，则支架与光伏组件的距离应大于40mm。
