电柜怎样看线号接线？

所说的编号，是指特定的某一个回路上的标记符号。标记符号的目的，是为了安装接线和维护检修时看图方便 ，需要对每一个回路进行标记，用来表明各个回路之间的关系。

编号的主要原则如下：

一、同一相或者称作等电位相的电路，连接在一个点上的所有导线，标注相同的线号，只有在经过电气元件的触点或辅助触点时，虽然在接通的时候是等电位，但是断开时却是不等电位，这种情况下必须标注不同的线号。

二、回路标记线号可以按照不同的线路功能进行分组，比如主电路和二次控制电路。同时，按照不同的功能分配每组一定范围的数字，然后进行编号。

编号的主要方法：

一、交流电路中主电路的编号：

个位数表示相别，即U相为1；V相为2；W相为3。十位数的顺序区分不同的线段，比如U相回路用U1、11、21……；V相即为V2、12、22……；W相就是W3、13、23……等等。也可以使用L1、L11……L2、L12……L3、L13等等。

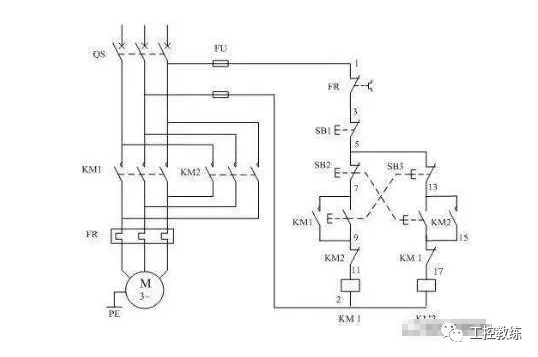

二、二次回路即控制线路的编号：

编号从电源的一侧开始，以奇数的顺序标到最后一个电气元件。然后再从电源的另一侧开始，以偶数的顺序标到与奇数相遇的最后一个电器元件。比如从A相开始编号，顺序是1、3、5、7、9、11、13等。回路B相或C相为2、4、6、8、10、12等偶数标号。

用万用表如何查找故障？

懂得了编号的原则和方法，故障查找就方便多了。一般的情况下，主控制电路很少使用万用表，因为主电路配制比较简单。而辅助控制电路相对复杂一些，控制电路出现故障时，使用万用表查找一般有两种方式，即电阻档和电压档。

使用电阻档排出故障，是在线路停电的情况下进行，按照线号的编号顺序一段一段的分析查找，这也是一种最简单的故障排除方法。

使用电压档排出故障，是在不停电的情况下进行，按下启动按钮，用万用表电压档按照编号顺序测量启动按钮或其它元件的两个接线端，如果接线端子的编号是奇数，说明是A相回路，在奇数编号的A相等电位电路中是没有电压产生的，如果有电压产生，说明启动按钮或其它元件损坏不通，就得需要更换。

如果没有电压，说明各个元件是好的。接下来万用表的红表笔放在停止按钮的电源端不动，黑表笔检测停止按钮或其它偶数元件的另一个接线端，有电压就是损坏了，直到查出有电压产生的一个点，就是该电路出现的故障部位。
