电压互感器、电流互感器、三相三线电能表的接

1电压互感器V/V接法

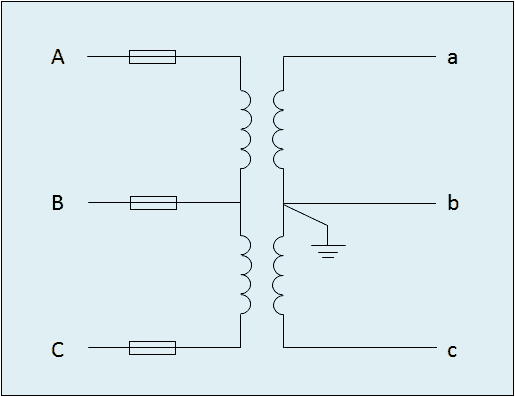

V/V接法原理图

V/V接法3D示意图

2电压互感器Y/Y接法

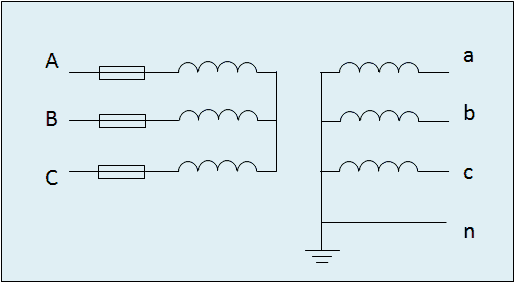

Y/Y接法原理图

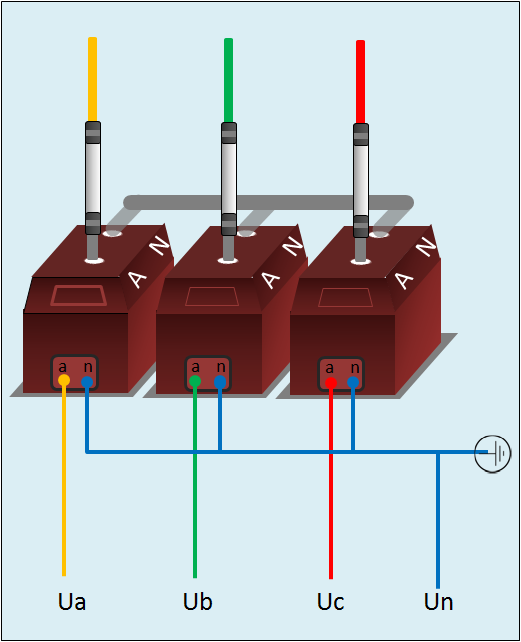

Y/Y接法3D示意图

3电流互感器不完全星型接法

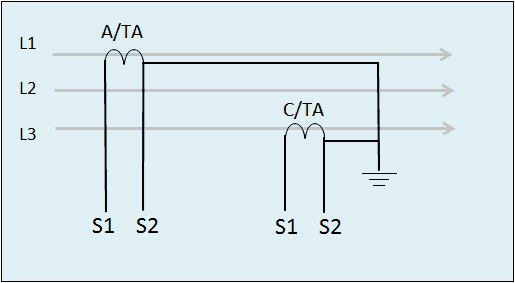

电流互感器不完全星型接法原理图

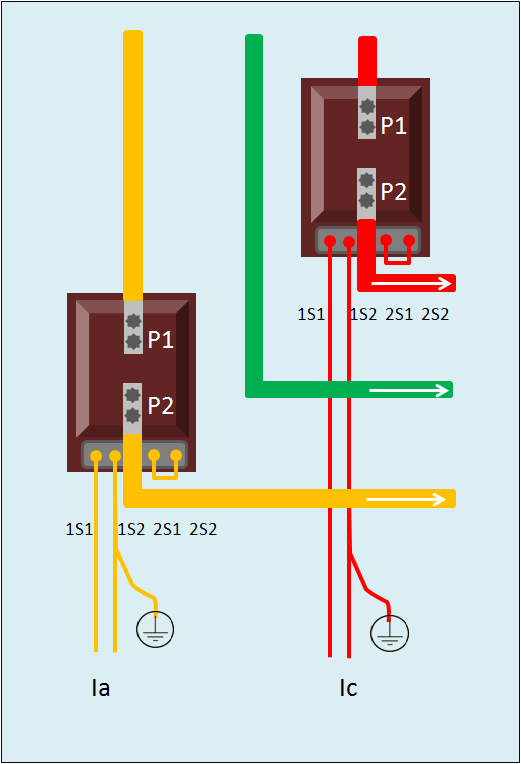

电流互感器不完全星型接法3D示意图

4电流互感器星型接法

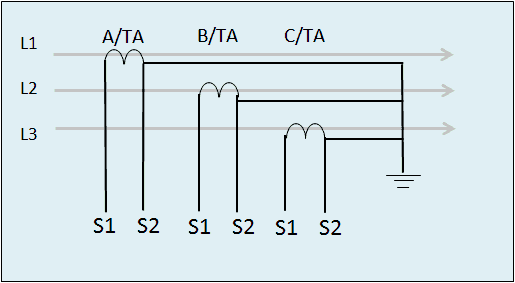

星型接法原理图（适用10kV以上）

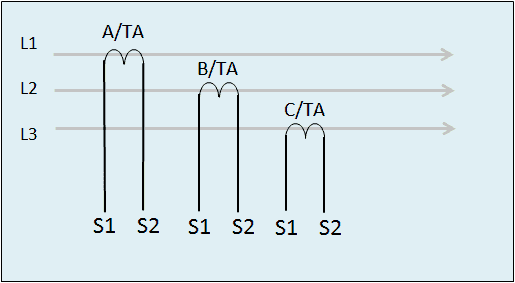

星型接法原理图（适用400V）

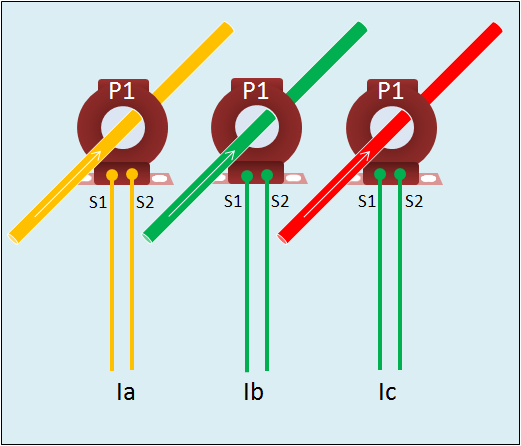

星型接法3D示意图（400V）

3电能表接线示意图

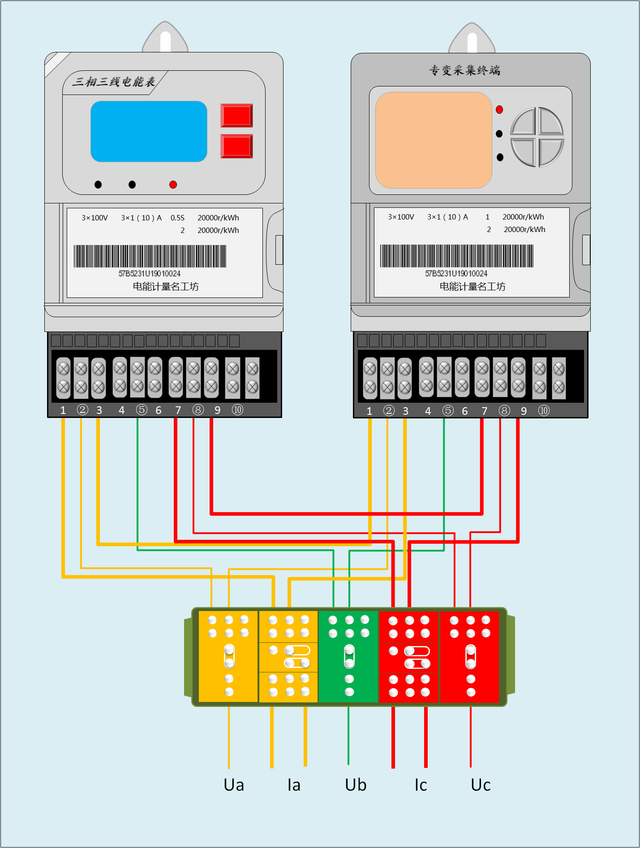

三相三线电能表组合接线示意图

（3*100V电能表+3*100V专变采集终端）

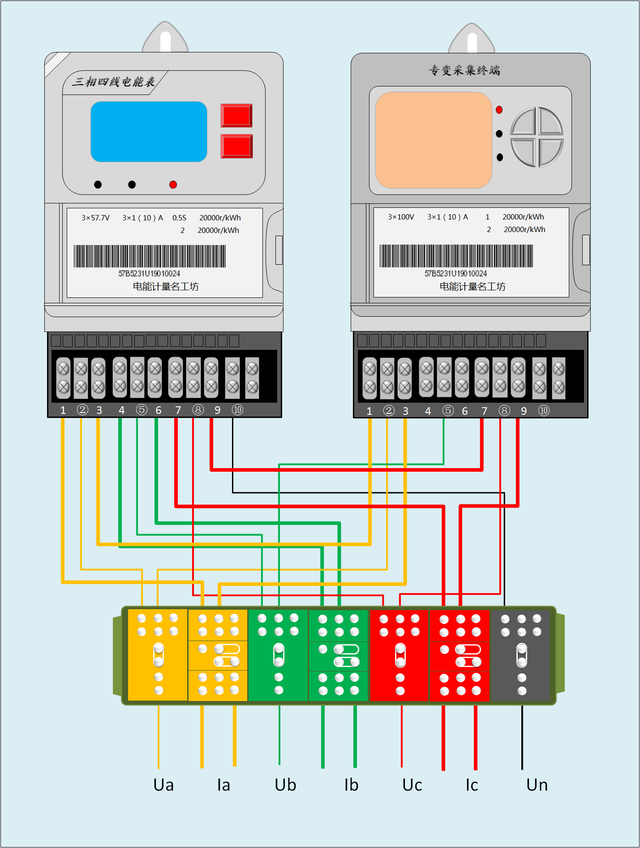

三相四线电能表组合接线示意图

（3*57.7V电能表+3*100V专变采集终端）

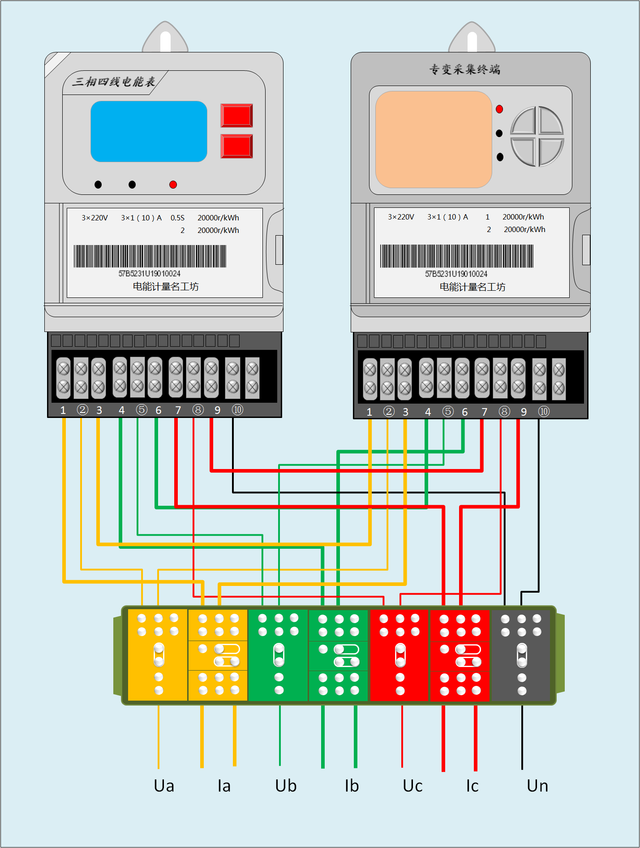

三相四线电能表组合接线示意图

（3*220V电能表+3*220V专变采集终端）

特殊说明

400V电流互感器不需要接地，只有10V及以上的电流互感器非极性端才须接地。在接线过程中强烈推荐采用分相接地的方式，而且电流回路与电压回路分开接地。
