光伏发电系统的分类介绍

一、接入公共电网的方式

根据接入公共电网的方式，光伏发电系统可被分类为离网光伏发电系统和并网光伏发电系统。

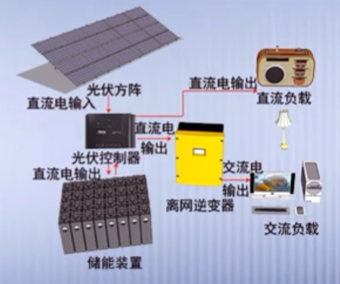

（1）离网光伏发电系统不与公共电网连接。通常，该系统被建设于远离电网的偏远地区或被作为野外移动式便携电源。该系统的结构主要包括：太阳能电池组件、控制器、蓄电池。若需输出交流电，则还需要配置逆变器（逆变器可将直流电转化为交流电）。

图片来源：中国慕课大学《光伏发电工程技术》

（2）并网光伏发电系统与公共电网连接，所产生的电能输入至电网。通常，该系统包含光伏阵列，且不需配置蓄电池，无蓄电池储能和释放的过程。因此，该系统可更充分利用光伏阵列的电能，减小能量损耗，降低系统成本。 该系统需使用专用并网逆变器，以保证其输出的电力满足电网对电压、频率等指标的要求。

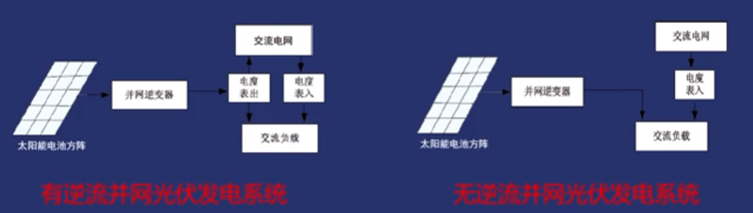

1）根据向主电网馈电方式，并网光伏发电系统可被分类为：有逆流并网光伏发电系统和无逆流并网光伏发电系统。 ①有逆流并网光伏发电系统：光伏发电系统的剩余电能可送入公共电网，公共电网可向光伏发电系统供电。 ②无逆流并网光伏发电系统：光伏发电系统的剩余电能不可送入公共电网，公共电网可向光伏发电系统供电。

图片来源：中国慕课大学《光伏发电工程技术》

2）根据并网光伏发电系统建设是否集中，并网光伏发电系统可被分类为集中式并网光伏发电系统和分布式并网光伏发电系统。 ①集中式并网光伏发电系统：主要利用荒漠集中建设大型光伏电站，发电直接并入公共电网，接入高压输电系统，常需远距离输电，一般为国家级电站。 ②分布式并网光伏发电系统：一般建设于用户附近，包括：工业厂房、公共建筑、居民屋顶。所生产的电能主要供给用户自用，具有容量小、电压等级低。

二、储能装置

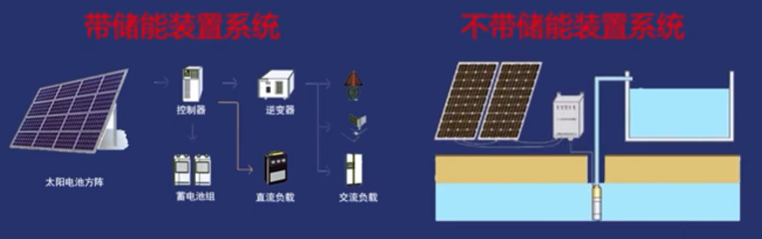

根据有无储能装置，光伏发电系统可被分类为带有储能装置的系统和不带储能装置的系统。

图片来源：中国慕课大学《光伏发电工程技术》   一般，离网光伏发电系统属于带有储能装置的系统，储能装置主要为蓄电池。并网光伏发电系统属于不带储能装置的系统，依靠电网进行储能调节。 光伏水泵系统属于不带有储能装置的系统。该系统可通过最大功率点跟踪、变换、控制等装置，直接利用光伏发电电能驱动电机带动水泵抽水。

三、装机容量   根据装机容量大小，光伏发电系统可被分类为小型系统、中型系统、大型系统。   小型系统的装机容量不大于1MWp（根据网络资料：1MWp即峰值输出功率为1兆瓦）。中型系统的装机容量处于1MWp至30MWp之间。大型系统的装机容量大于30MWp。

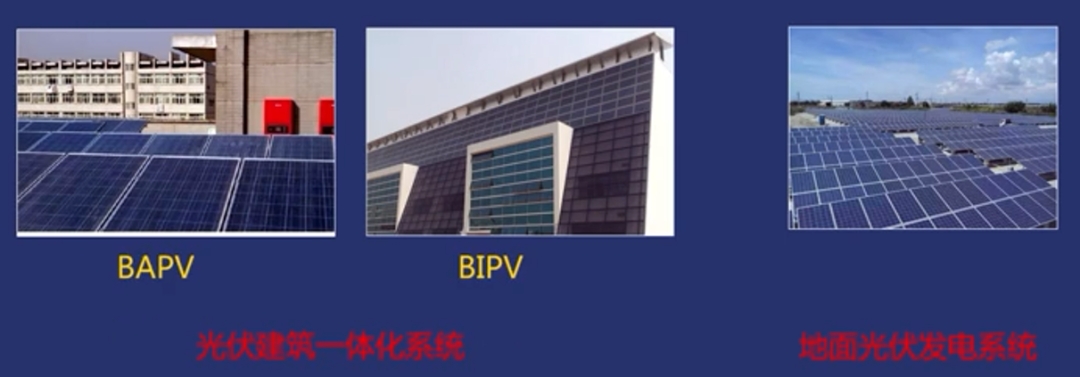

四、是否与建筑结合   根据是否与建筑结合，光伏发电系统可被分类为与建筑结合的光伏发电系统和地面发电光伏系统。   与建筑结合的光伏发电系统可被分类为BAPV和BIPV。BAPV的含义是附着于建筑物的光伏发电系统，也被称为“安装型”光伏发电系统；BIPV的含义是光伏建筑一体化的光伏发电系统，该系统与建筑物同时被设计、施工、安装，也被称为“构建型、”“建材型”光伏发电系统。

图片来源：中国慕课大学《光伏发电工程技术》

  五、电力负荷形式

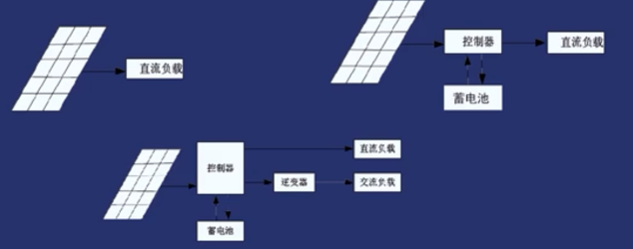

  光伏发电系统，根据电力负荷形式可被分类为直流系统、交流系统、交直流混合系统。

图片来源：中国慕课大学《光伏发电工程技术》
