小电流接地系统中为什么采用中性点经消弧线圈

中性点经消弧线圈接地电力系统的补偿方式？

中性点经消弧线圈接地电力系统的补偿方式如下：

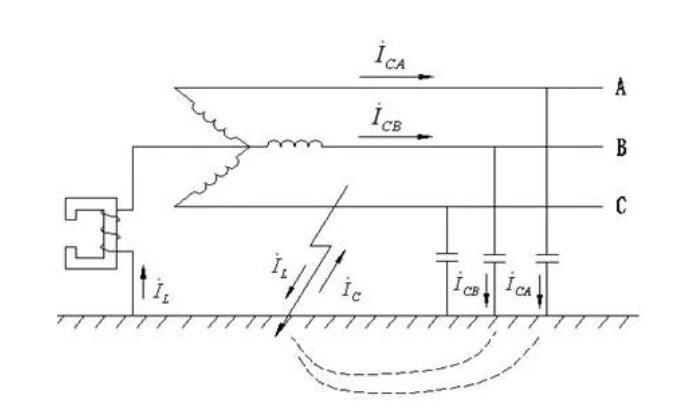

中性点经消弧线圈接地方式，是在中性点和大地之间接入一个电感消弧线圈，在系统发生单相接地故障时，利用消弧线圈的电感电流对接地电容电流进行补偿，使流过接地点的电流减小到能自行熄弧范围，其特点是线路发生单相接地时，按规程规定电网可带单相接地故障运行2h。

对于中压电网，因接地电流得到补偿，单相接地故障并不发展为相间故障，因此中性点经消弧线圈接地方式的供电可靠性高于中性点经小电阻接地方式。

中性点经消弧线圈接地电力系统介绍：

1、调匝式自动跟踪补偿消弧线圈。

调匝式消弧线圈是将绕组按不同的匝数抽出分接头，用有载分接开关进行切换，改变接入的匝数，从而改变电感量。调匝式因调节速度慢，只能工作在预调谐方式，为保证较小的残流，必须在谐振点附近运行。

2、调气隙式自动跟踪补偿消弧线圈。

调气隙式电感是将铁心分成上下两部分，下部分铁心同线圈固定在框架上，上部分铁心用电动机，通过调节气隙的大小达到改变电抗值的目的。它能够自动跟踪无级连续可调，安全可靠。

其缺点是振动和噪声比较大，在结构设计中应采取措施控制噪声。这类装置也可以将接地变压器和可调电感共箱，使结构更为紧凑。

3、调容式消弧补偿装置。

通过调节消弧线圈二次侧电容量大小来调节消弧线圈的电感电流，二次绕组连接电容调节柜，当二次电容全部断开时，主绕组感抗最小，电感电流最大。

二次绕组有电容接入后，根据阻抗折算原理，相当于主绕组两端并接了相同功率、阻抗为K倍的电容，使主绕组感抗增大，电感电流减小，因此通过调节二次电容的容量即可控制主绕组的感抗及电感电流的大小。电容器的内部或外部装有限流线圈，以限制合闸涌流。

电容器内部还装有放电电阻。

小电流接地系统中，为什么采用中性点经消弧线圈接地？

小电流接地系统中，为了保证系统的安全性和可靠性，一般采用中性点经消弧线圈接地。这是因为消弧线圈可以引导电路中出现的故障电流以及过电流在短时间内自动断开，从而保证了系统的安全性。

具体来说，小电流接地系统到地接线可以采用两种方式：直接接地和通过消弧线圈接地。直接接地的方式比较简单，但是在短路故障时容易出现过电流，从而导致设备损坏。而采用消弧线圈接地后，由于消弧线圈的存在，可以瞬间将短路故障电流消弧断开，从而保护了设备的安全性。

此外，中性点经消弧线圈接地的优点还有：

1. 可以有效地减小系统的漏电流，从而降低系统的损耗。

2. 可以有效地避免外部电源对系统的干扰，提高系统的稳定性和抗干扰能力。

3. 可以减小系统的地电位差，从而避免人身安全事故的发生。

因此，中性点经消弧线圈接地被广泛应用于小电流接地系统中，以保证系统的安全性和可靠性。
