什么是二次回路？二次回路图（控制电路\保护电

　　什么是二次回路

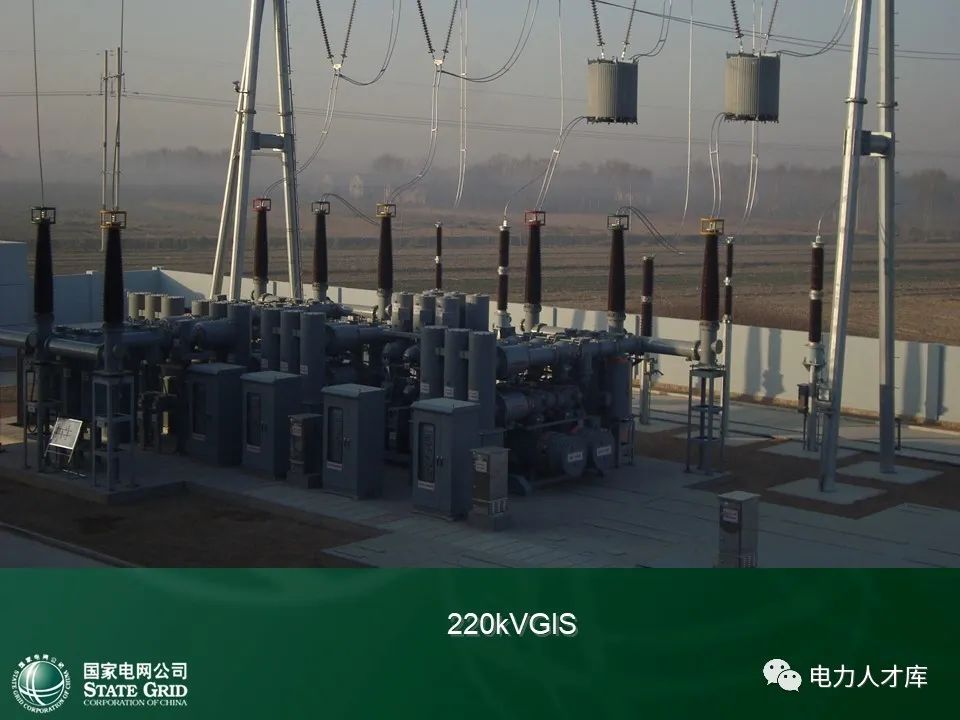

　　■一次设备是指直接参加发、输、配电能的系统中使用的电器设备，包括发电机、电力变压器、断路器、隔离开关、母线、电力电缆和输电线路等，构成电力系统的主体。涉及到一次接线图。

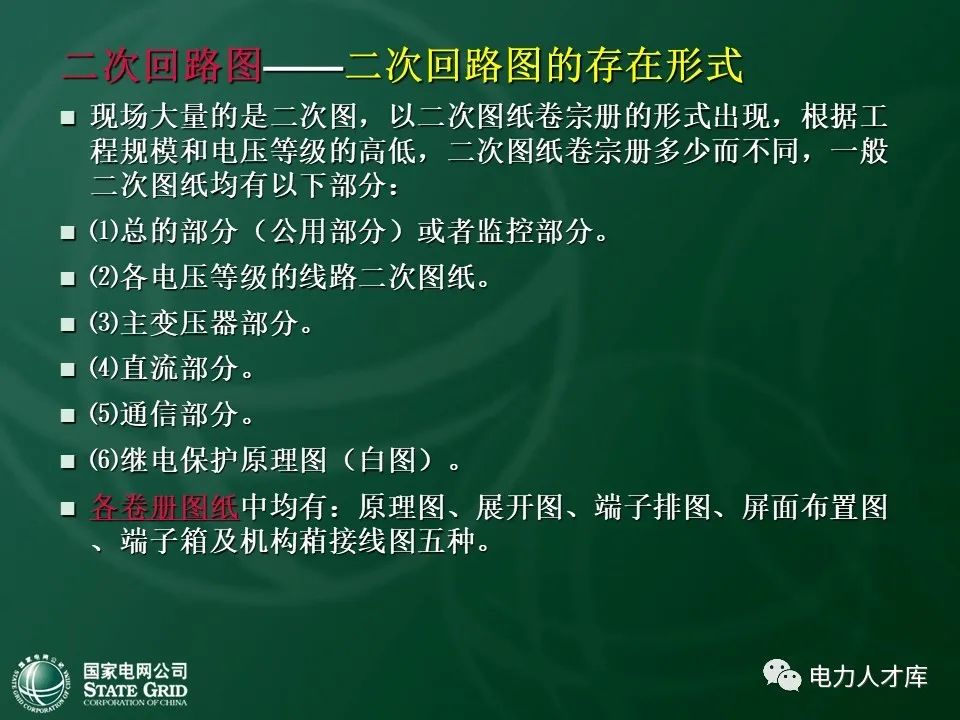

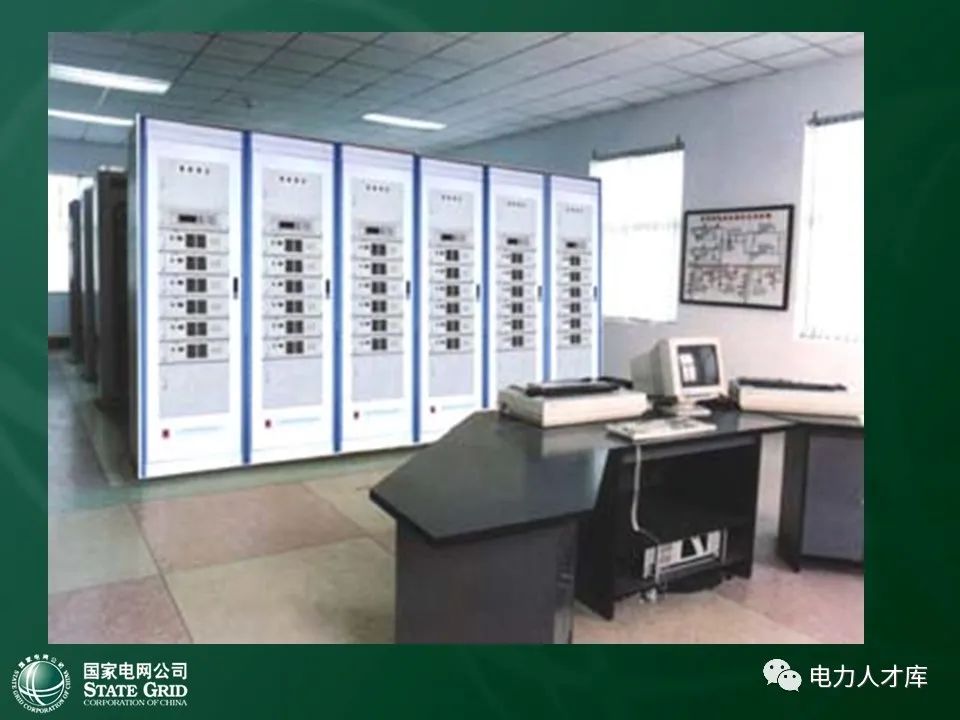

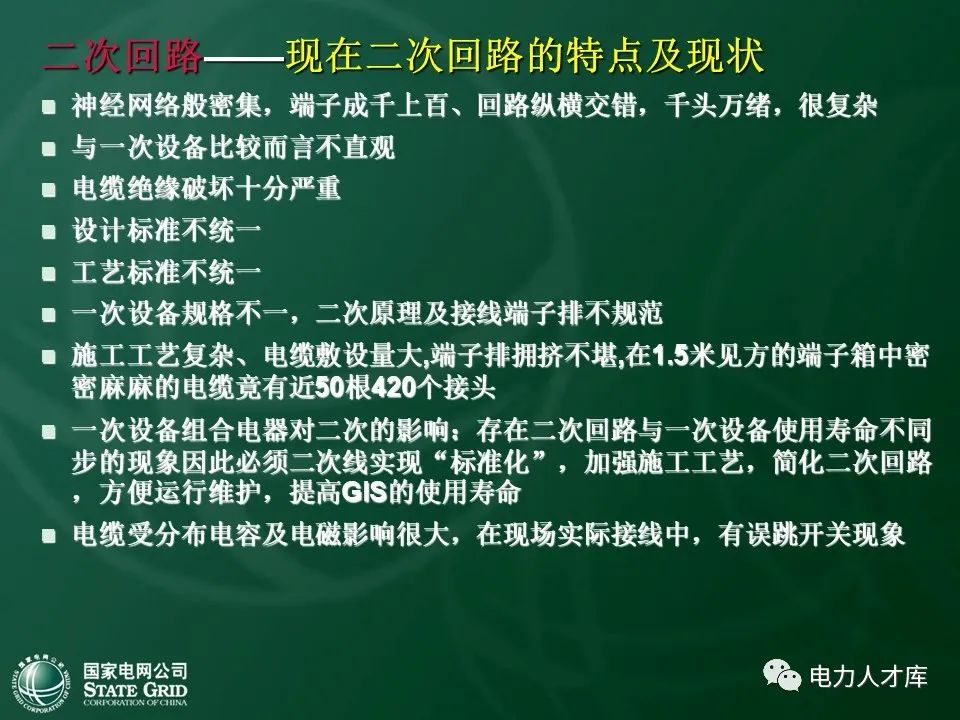

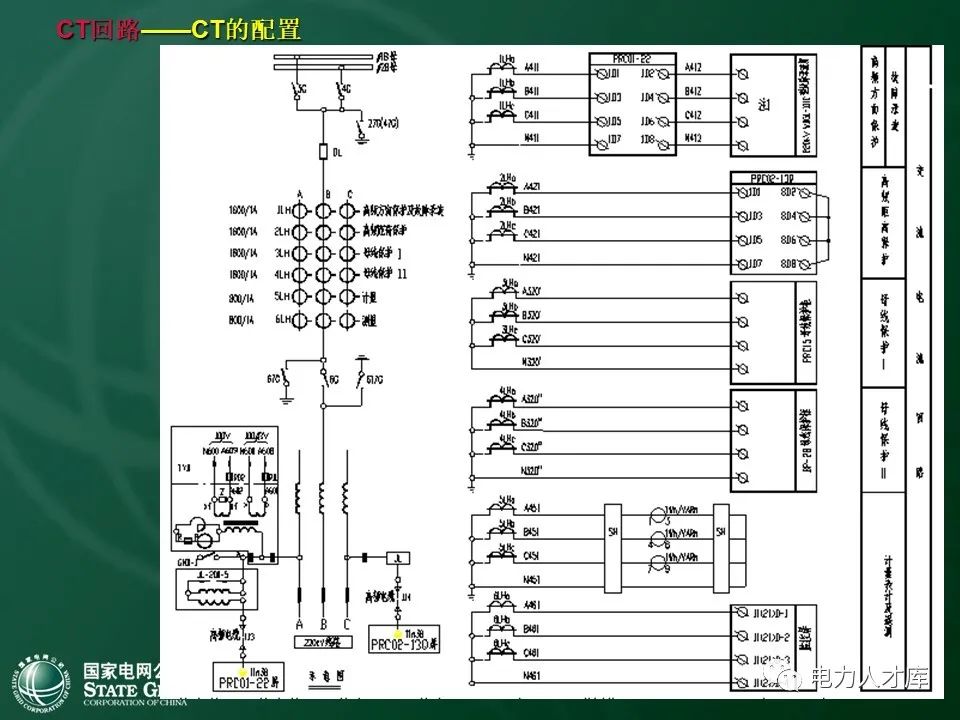

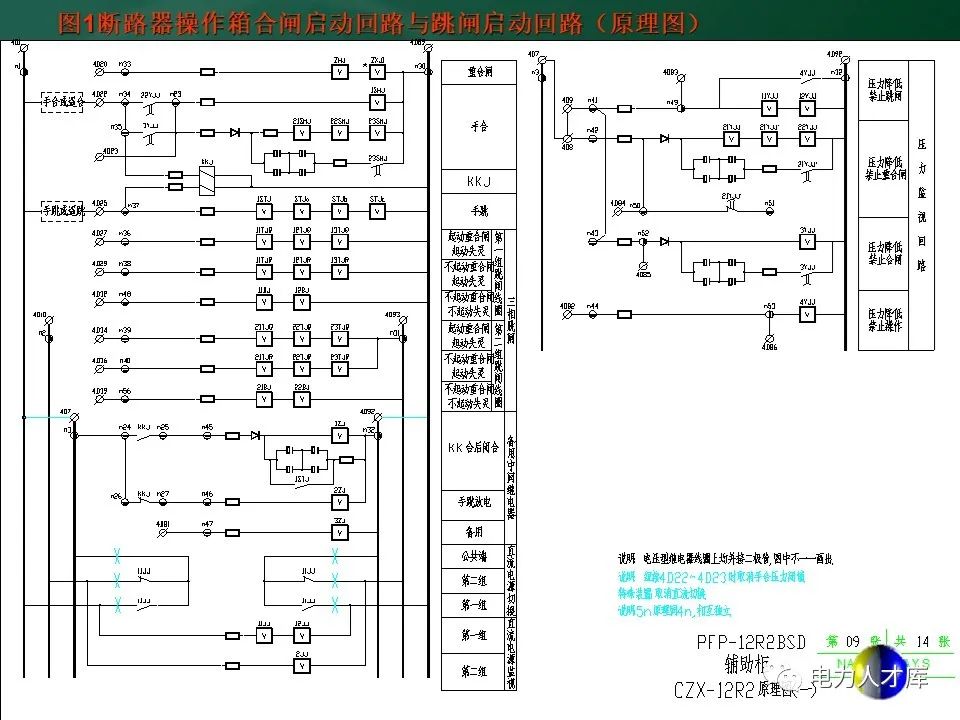

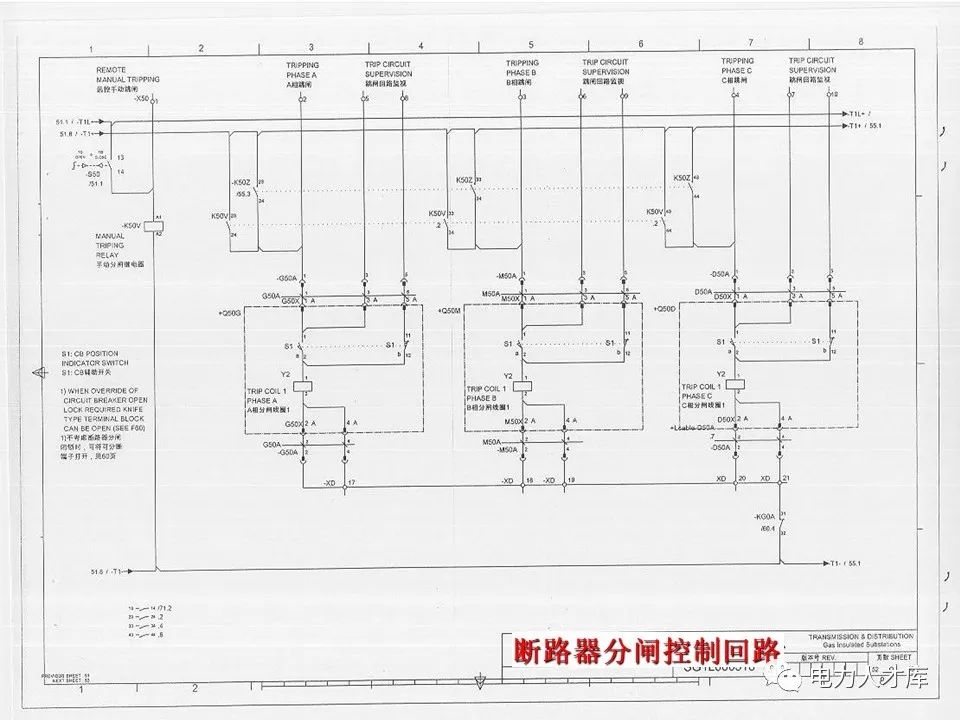

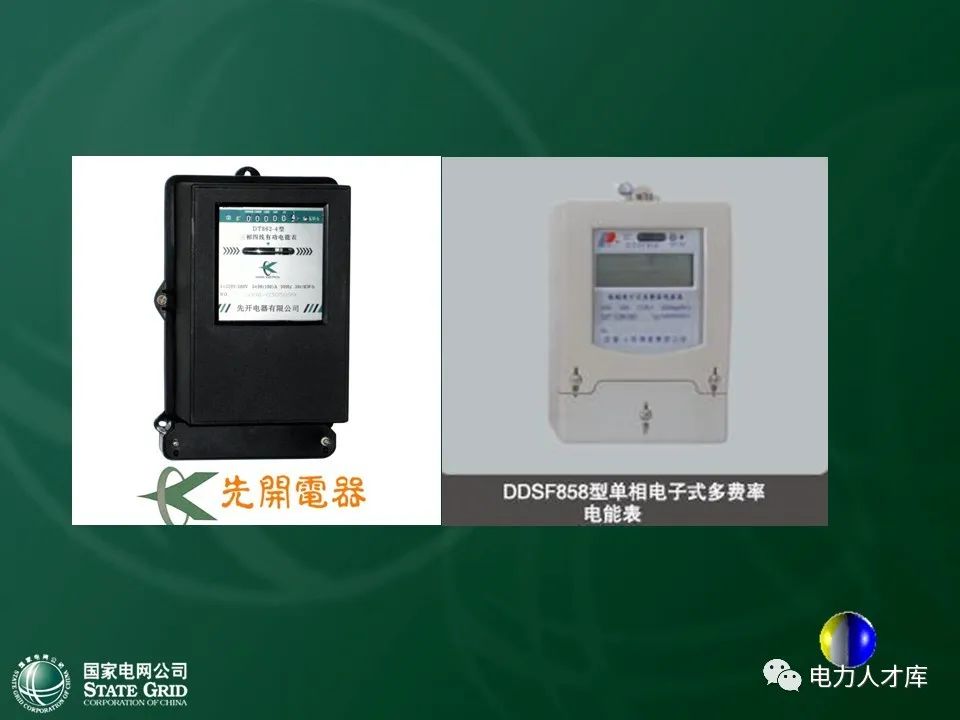

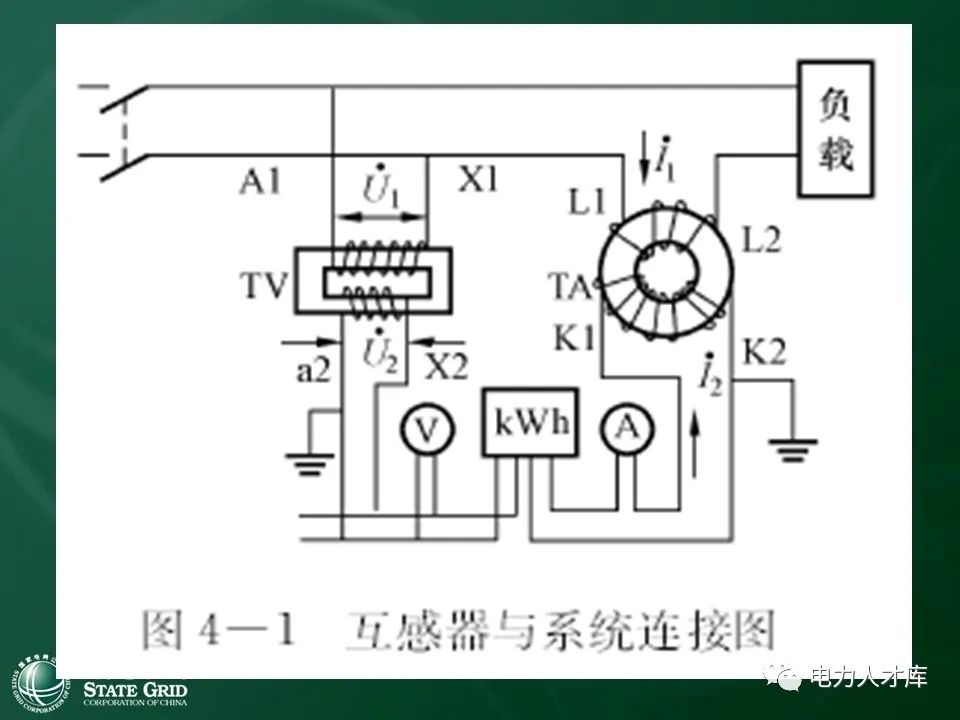

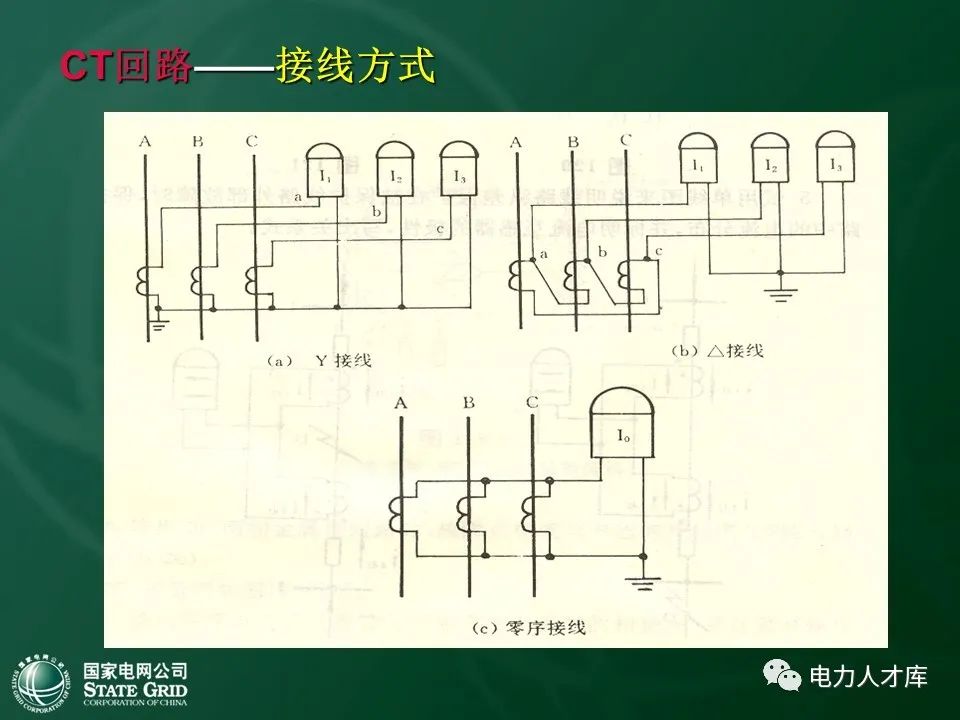

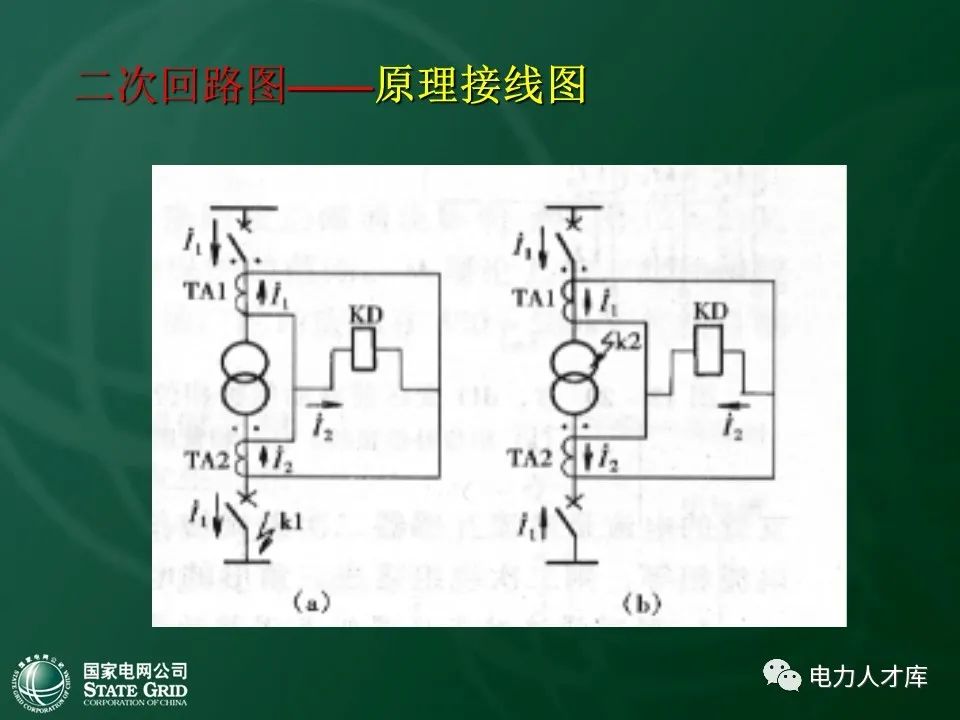

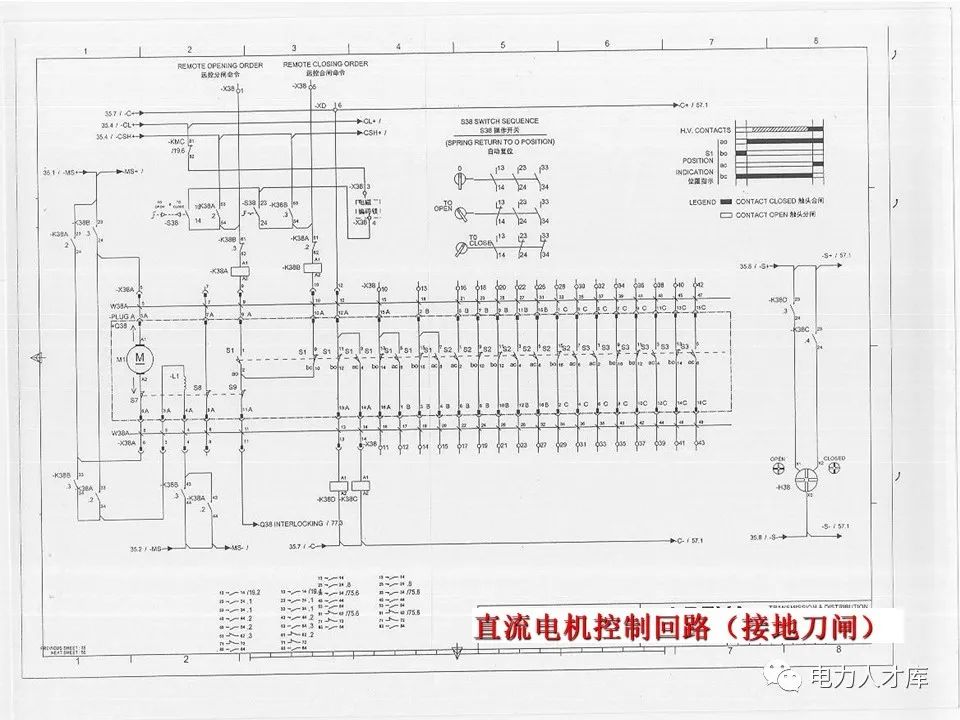

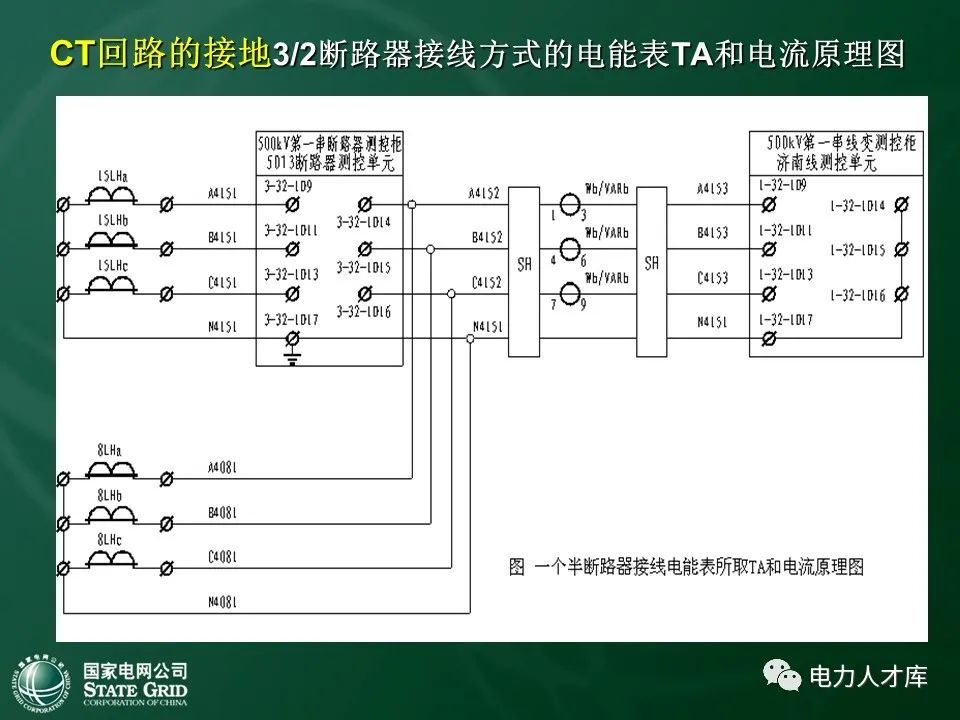

　　■二次设备是指对一次设备的工况进行监测、控制、调节和保护为运行人员提供运行工况或生产指挥信号所需要的电气设备如测量仪表、继电器、控制及信号器具、自动装置、通信设备等。这些设备，通常由电流互感器和电压互感器的二次绕组的出线以及直流回路，按照一定的要求连接在一起构成的电路就是二次回路，描述该回路的图纸就是二次回路图。
