低压出线开关柜多回路无线电表概述

【摘要】介绍了安科瑞两款多回路无线智能电量采集监控装置，可应用于基站的交直流配电监控、低压出线开关柜集中监控、末端配电箱等集成电力参数监测、电能计量、环境温湿度监测以及无线传输的各类应用场景。

【关键词】无线监控；多回路监控；铁塔基站；开关柜；配电箱

一、产品介绍

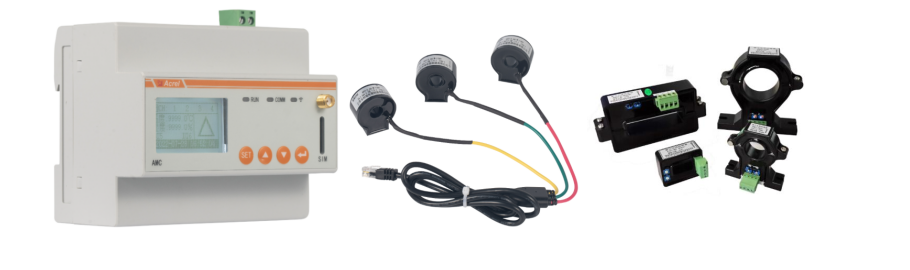

      AMC200多回路智能电量采集监控装置主要用于多个回路的全电参量测量，交流可同时接入8个三相回路或者24个单相回路的电流输入；直流可同时接入12个单相直流回路的电流输入。可测量电压电流、功率、功率因数等参数。

      AMC300L交流多回路智能电量采集监控装置主要用于多个回路的全电参量测量，可同时接入6个三相回路或者18个单相回路的电流输入。可测量电压电流、功率、功率因数等参数。

二、产品优势
1、与传统电能表相比，可以支持多回路计量；
2、支持无线通讯，NB/4G；
3、支持自适应抄表，可对接EIOT平台；
4、电流规格可支持1600A；
5、每个通道可单独配置电流变比；
6、可支持Modbus-RTU，YD/T 1363.3，MQTT协议；
7、可支持开口/闭口式交流互感器、霍尔传感器；
8、可支持三相、单相回路混合使用。
三、接线图

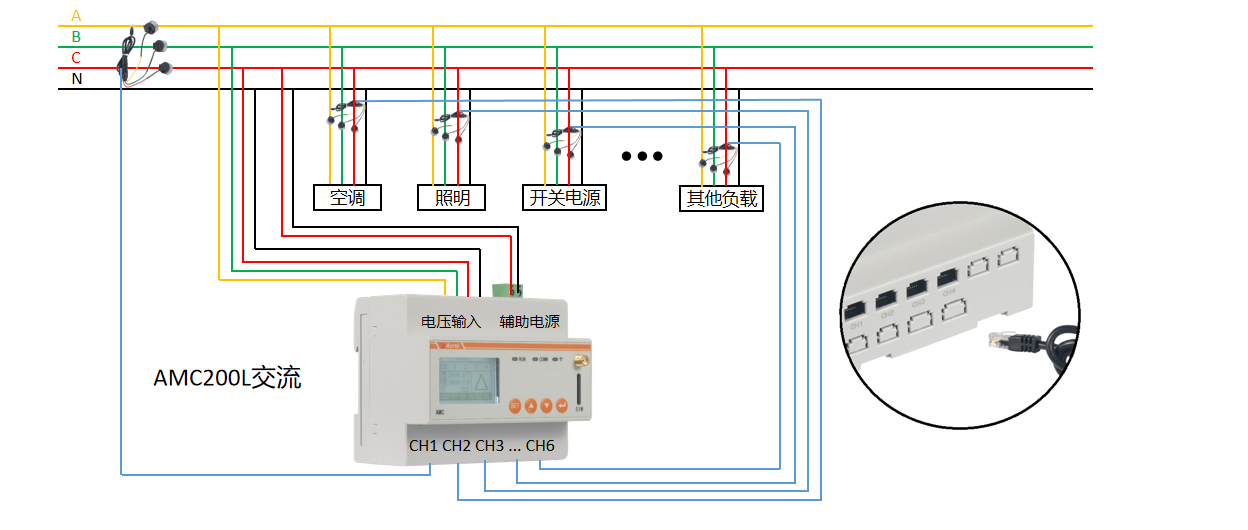

3.1 AMC200L交流接线图

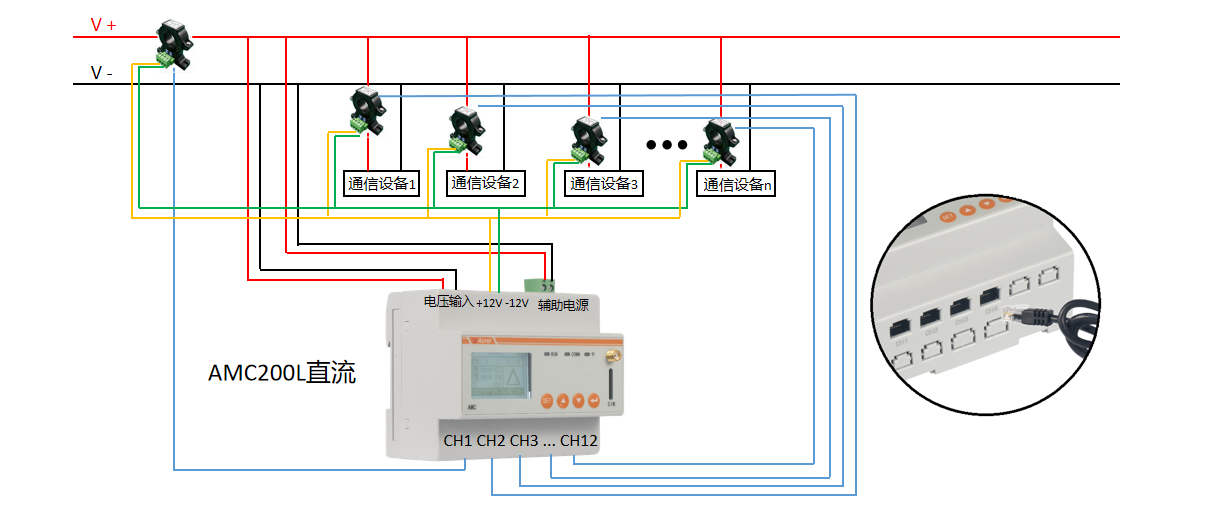

3.2 AMC200L直流接线图

3.3 AMC300L交流接线图

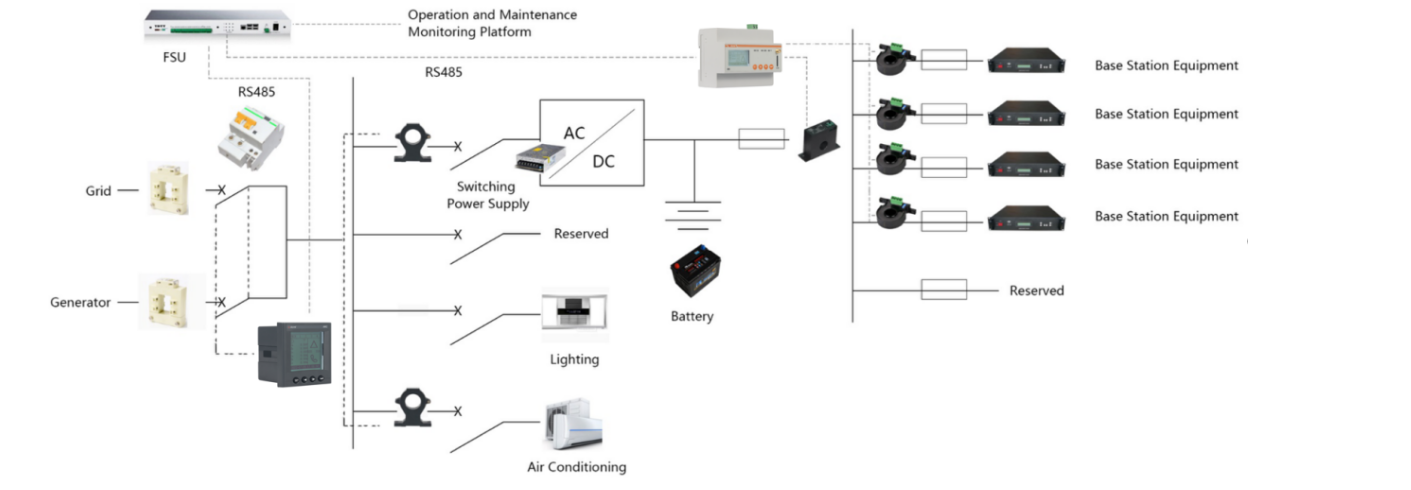

四、应用拓扑图

五、EIOT平台介绍
       Acrel-EIoT能源物联网开放平台是一套基于物联网数据中台，执行统一的上下行数据标准，为互联网用户提供能源物联网数据服务的平台。用户仅需购买安科瑞物联网传感器，选配网关，自行安装后扫码即可使用手机和电脑得到所需的行业数据服务。

5.1组网结构
      Acrel-EIoT能源物联网云平台采用分层分布式结构，主要由感知层（终端采集设备）、网络层（通讯管理终端）和平台层（能源物联网云平台）三个部分组成。

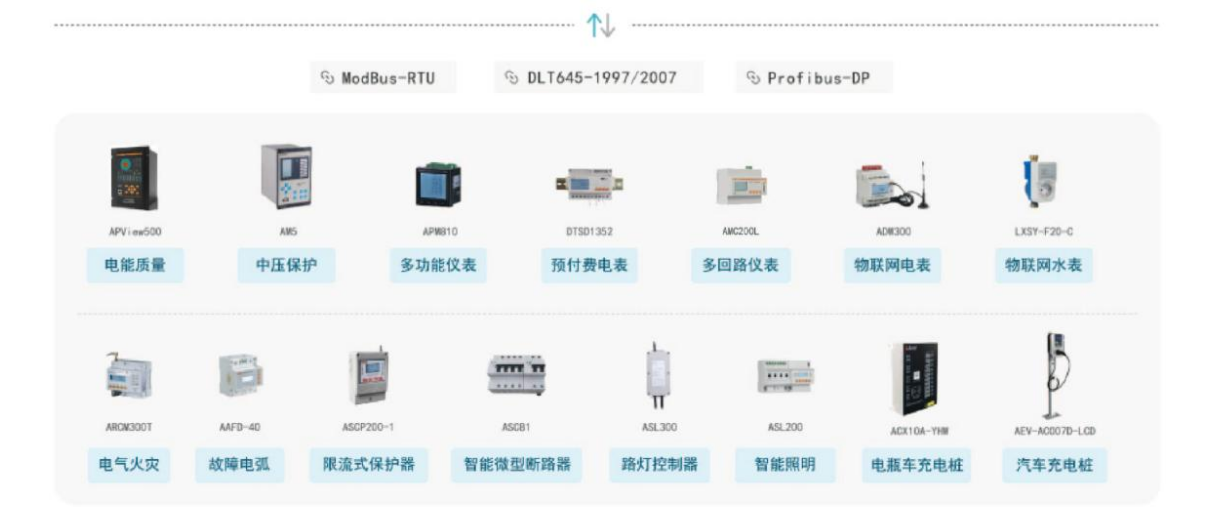

● 感知层：连接于网络中的各类传感器，包括多功能仪表、预付费电表、多回路仪表、物联网电表、物联网水表、电瓶车充电桩、汽车充电桩、路灯控制器等。
● 网络层：智能网关，采集感知层的数据，进行规约转换及存储之后将数据上传至能源物联网云平台。
● 平台层：包含应用服务器和数据服务器，可在PC端或移动端实现应用。

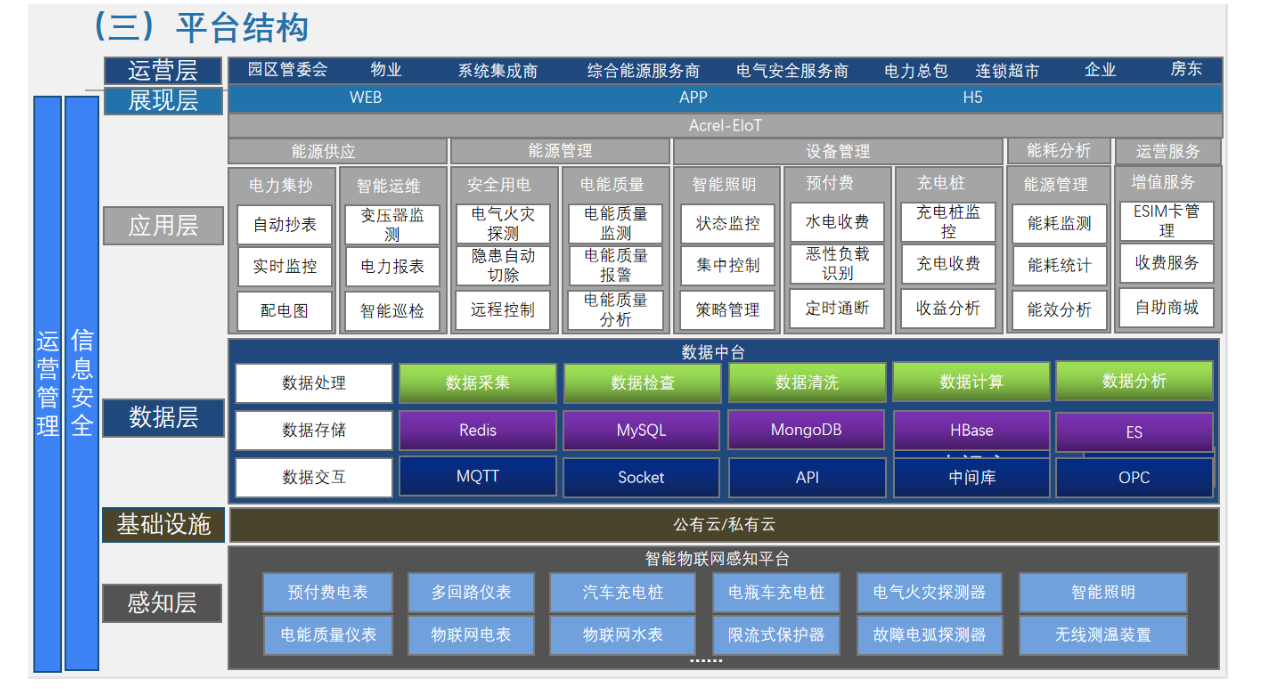

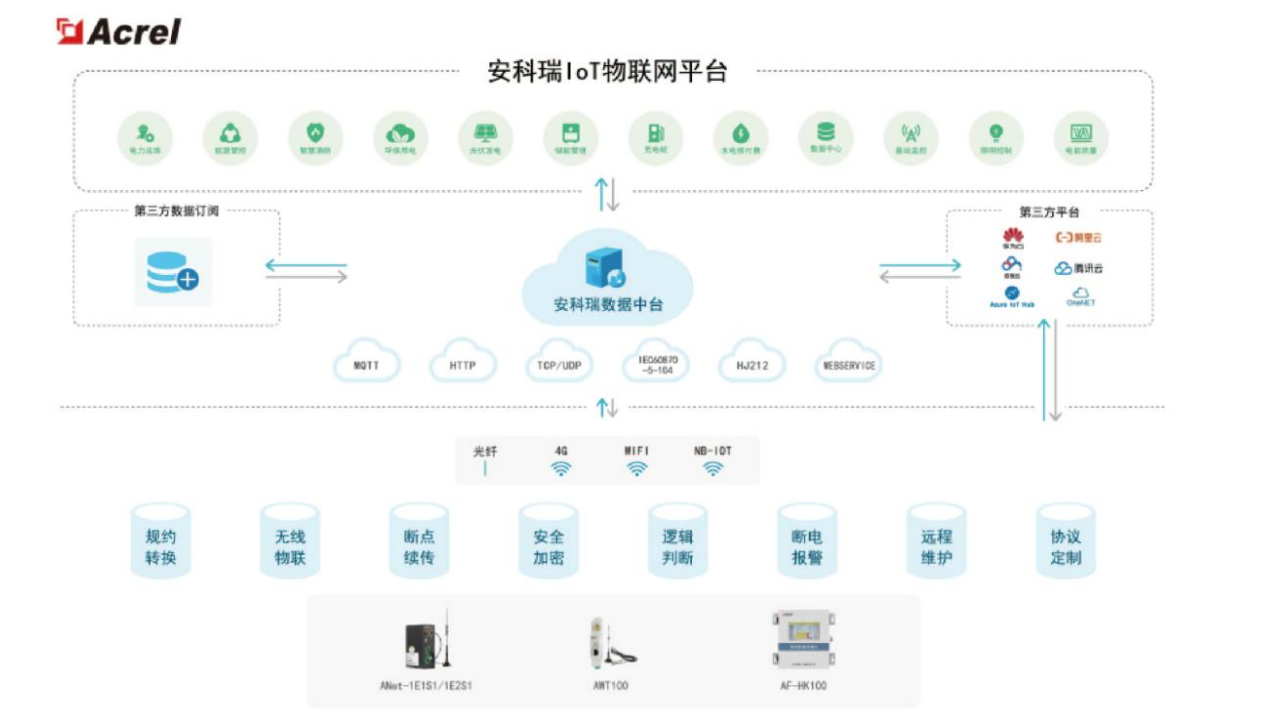

5.2平台结构

5.3平台界面

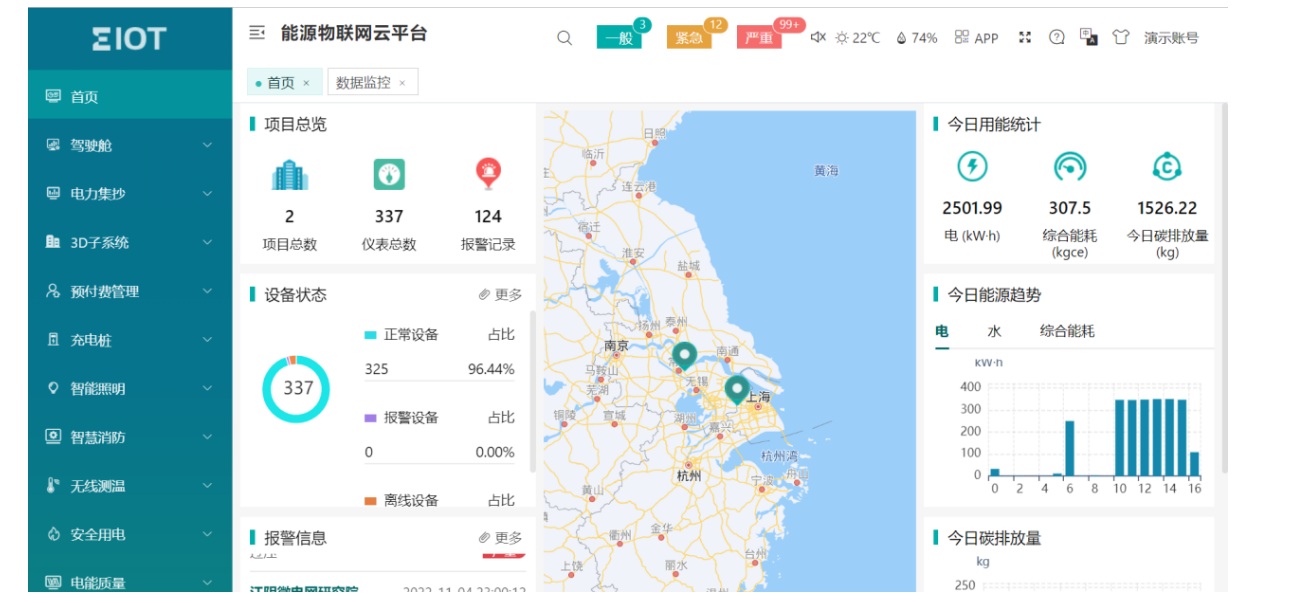

5.3.1平台主页界面

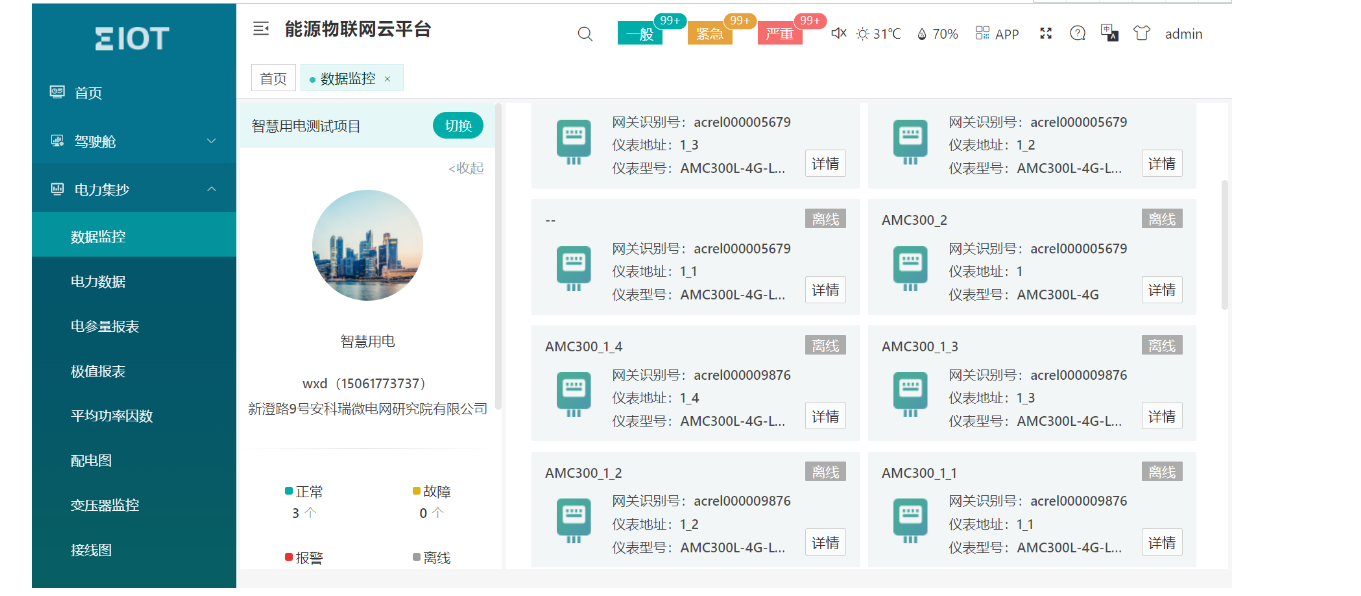

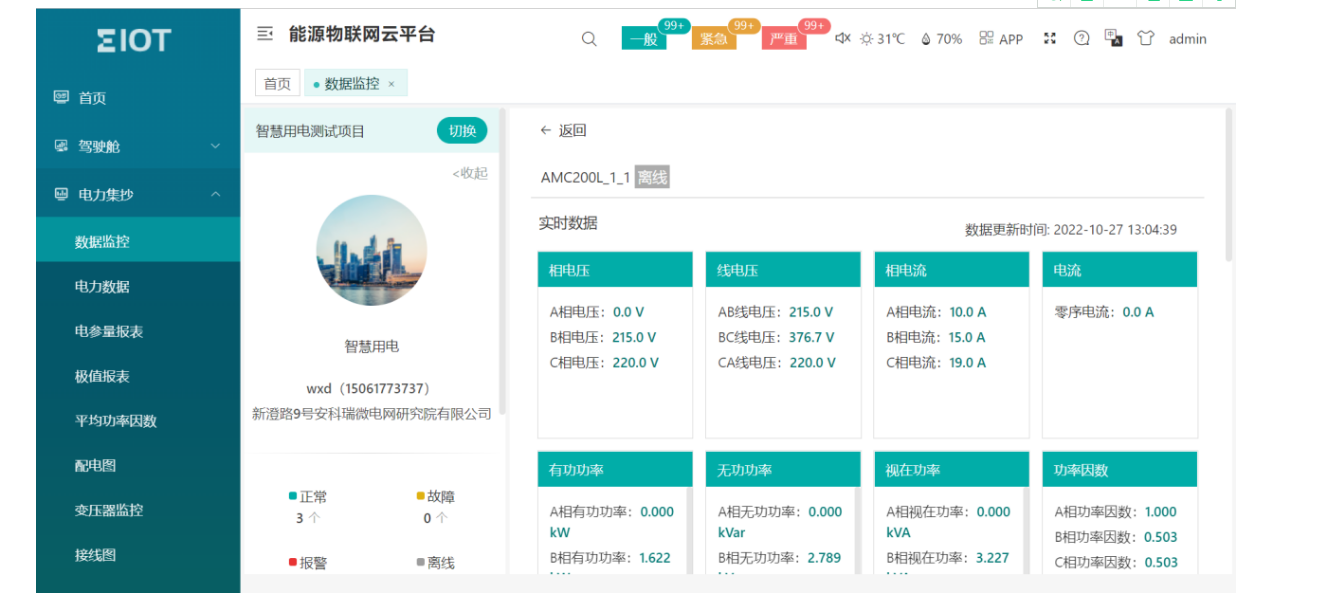

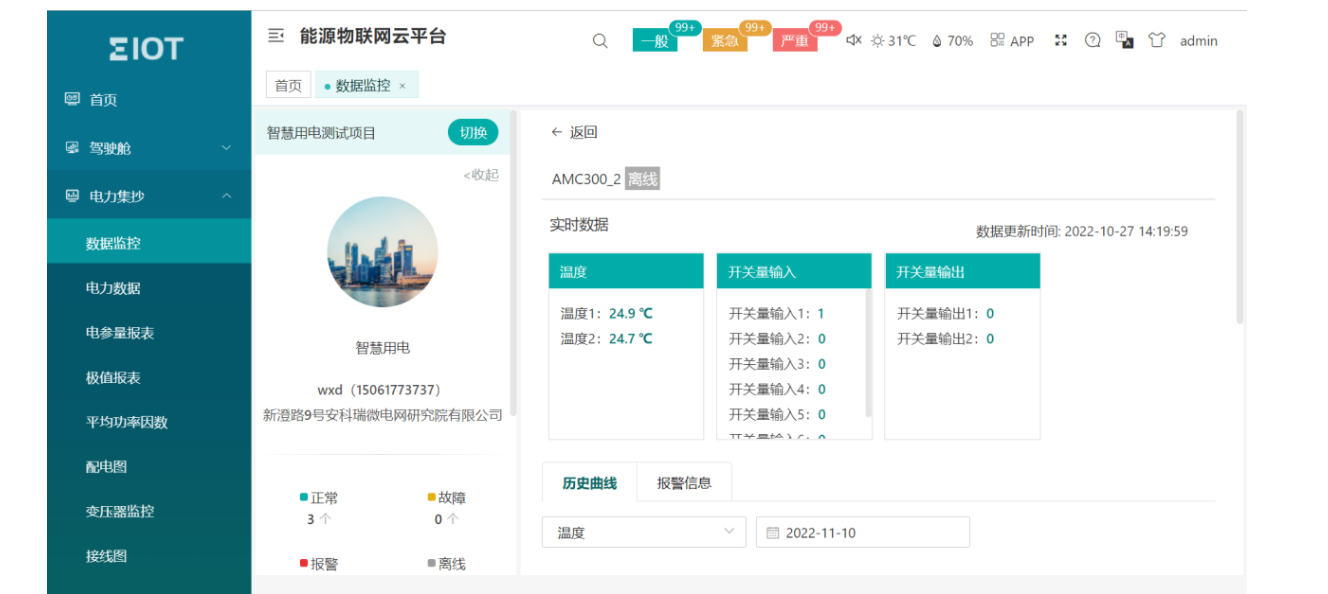

5.3.2数据监控界面

六、资质文件

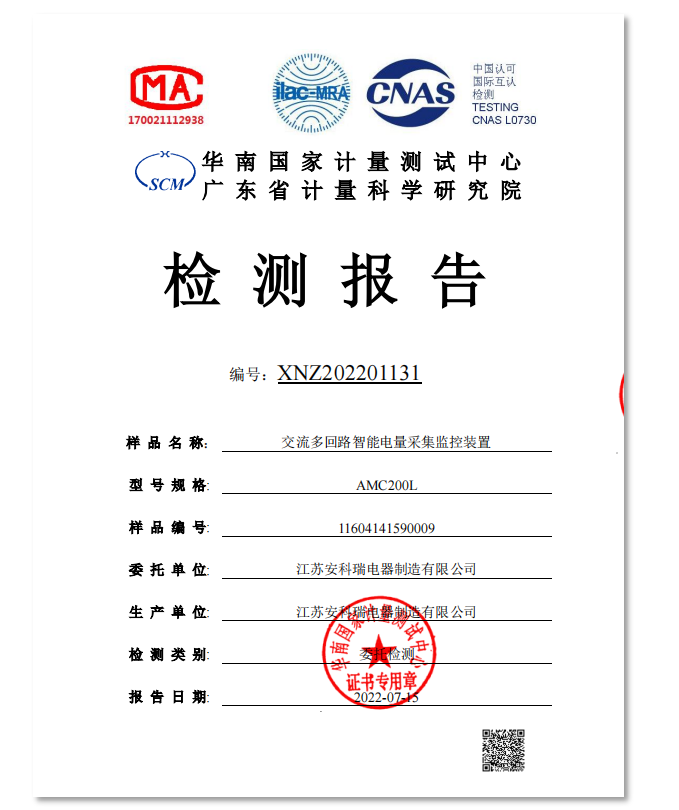

6.1 AMC200L交流第三方检测报告

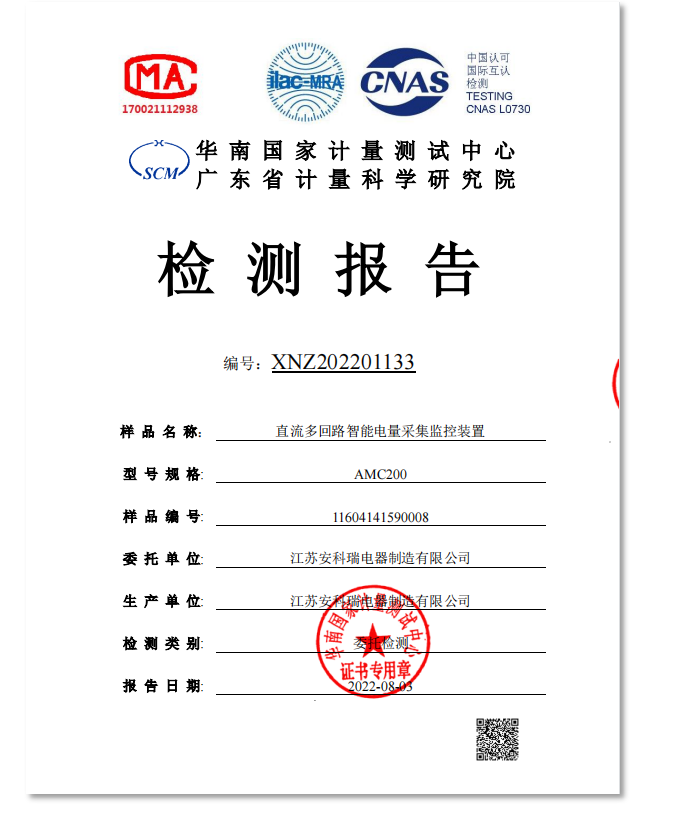

6.2 AMC200L直流第三方检测报告

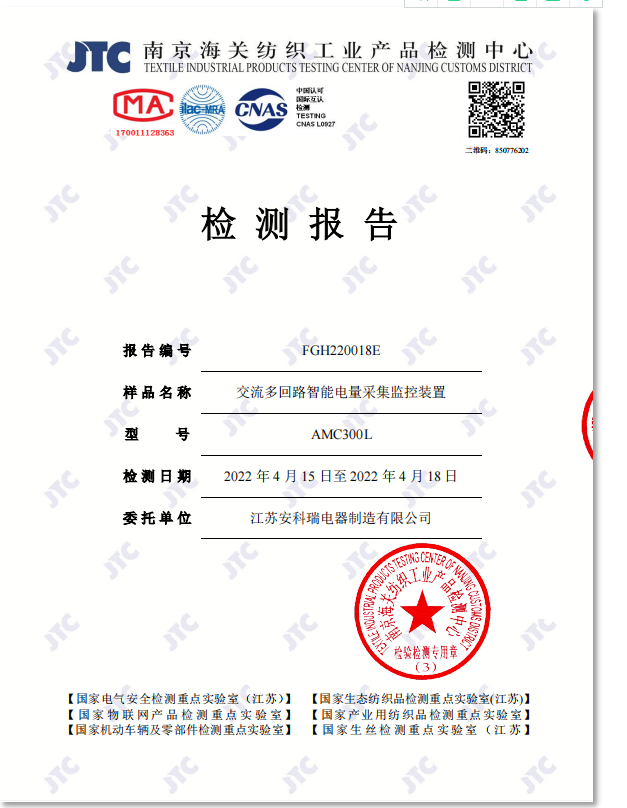

6.3 AMC300L第三方EMC测试报告

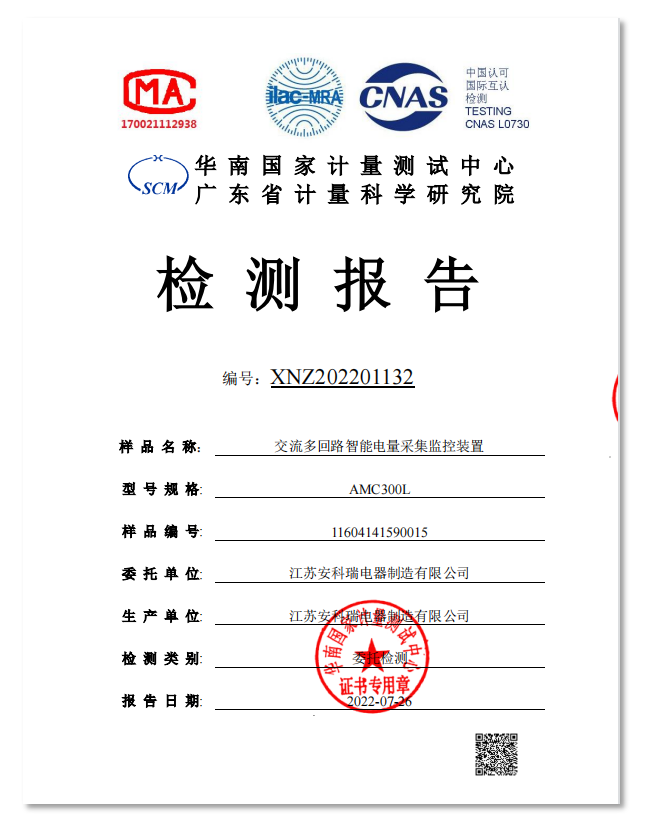

6.4 AMC300L第三方检测报告

七、结语
      随着“碳达峰，碳中和”目标的确立，未来通信行业将更加专注于绿色、低碳发展路线。如何在保证5G网络高质量建设的同时，达到有效的节能提效、降低成本，即完成碳中和的“软着陆”，已然成为国内信息通信行业和5G产业链的共同诉求。安科瑞自主研发各类多回路交/直流智能监控仪表，依托物联网、云服务等技术，通过EIOT云平台，实现数据的可视化，通过电量变动分析、预警监测等功能，为基站的实时监控、提升运维、节能降耗提供了有效的整体解决方案。

参考文献：
（1）安科瑞数据中心综合解决方案样本.2022.03
（2）面向5G的基站铁塔改造方案研究 2022.5
