正序负序零序的理解 电力三相不平衡的各种保护

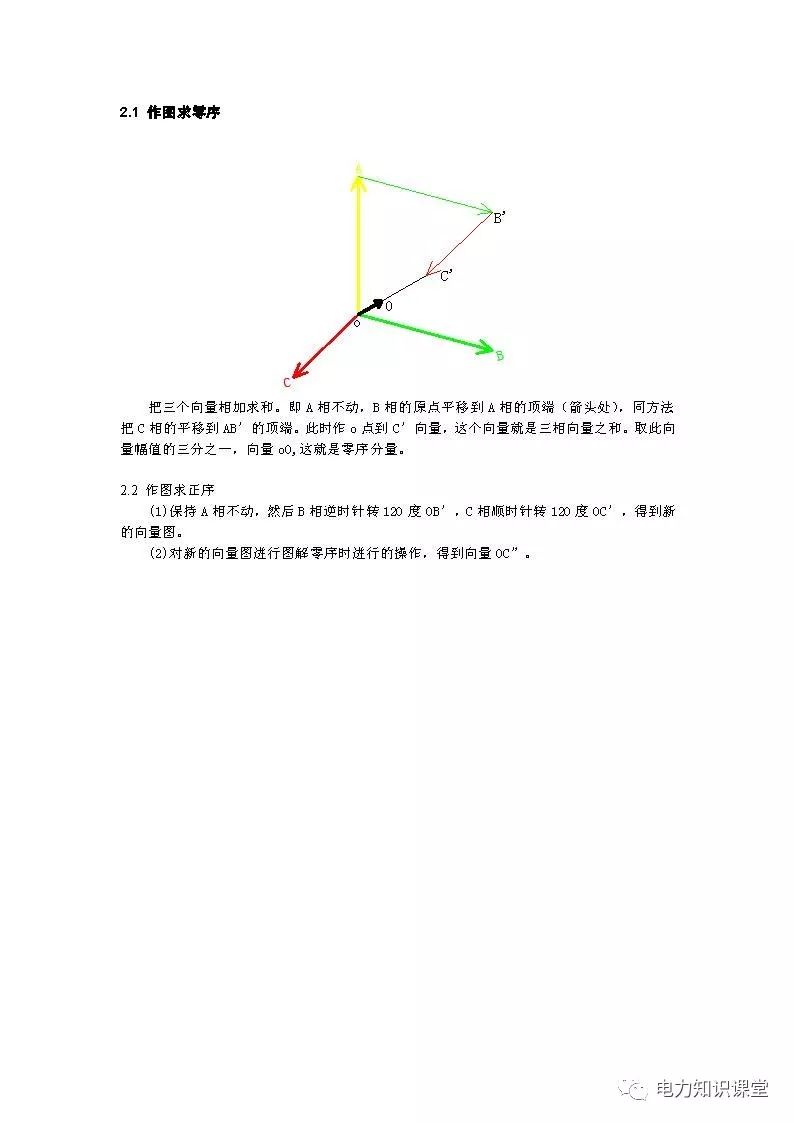

电力 三相不平衡 作图法  对称分量法

1：三相不平衡的的电压（或电流），可以分解为平衡的正序、负序和零序

2：零序为3相电压向量相加，除以3

3：正序将BC相旋转120度到A相位置，这样3个向量相加会较长，3个向量相加，除以3

4：负序将BC相旋转120度到A相相反位置，这样3个向量相加会较短，3个向量相加，除以3

个人为理解三相不平衡做的总结。总没有理解三相不平衡，因为我没有上过电力系统的课程，实际上课本上有，所以百度上很少。有很多东西，网上没有的原因是因为实际很简单，专家们都不好意思写。

对称分量法参考借用了东南大学电器工程学院的PPT的图片。作图法用CAD的平移很方便，求3分点位置还网上查了下。

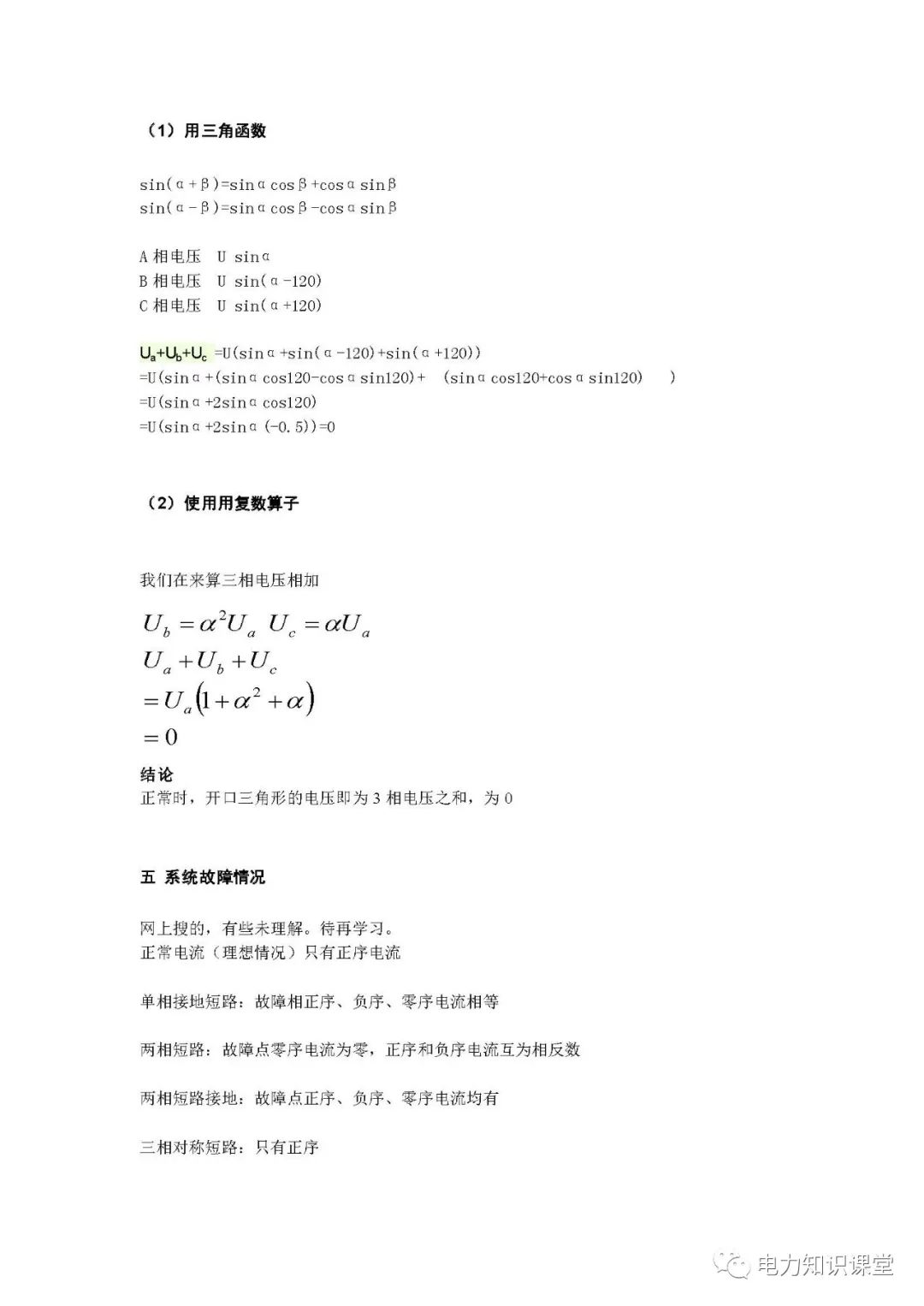

1:不过我仍没有了解三相不平衡的各种保护方法。零序保护倒是理解，用开口三角即可。负序保护难道采样后用算，那一个周波都过了，保护时间是否足够。

2：similink是否可以仿真故障并做相序分析

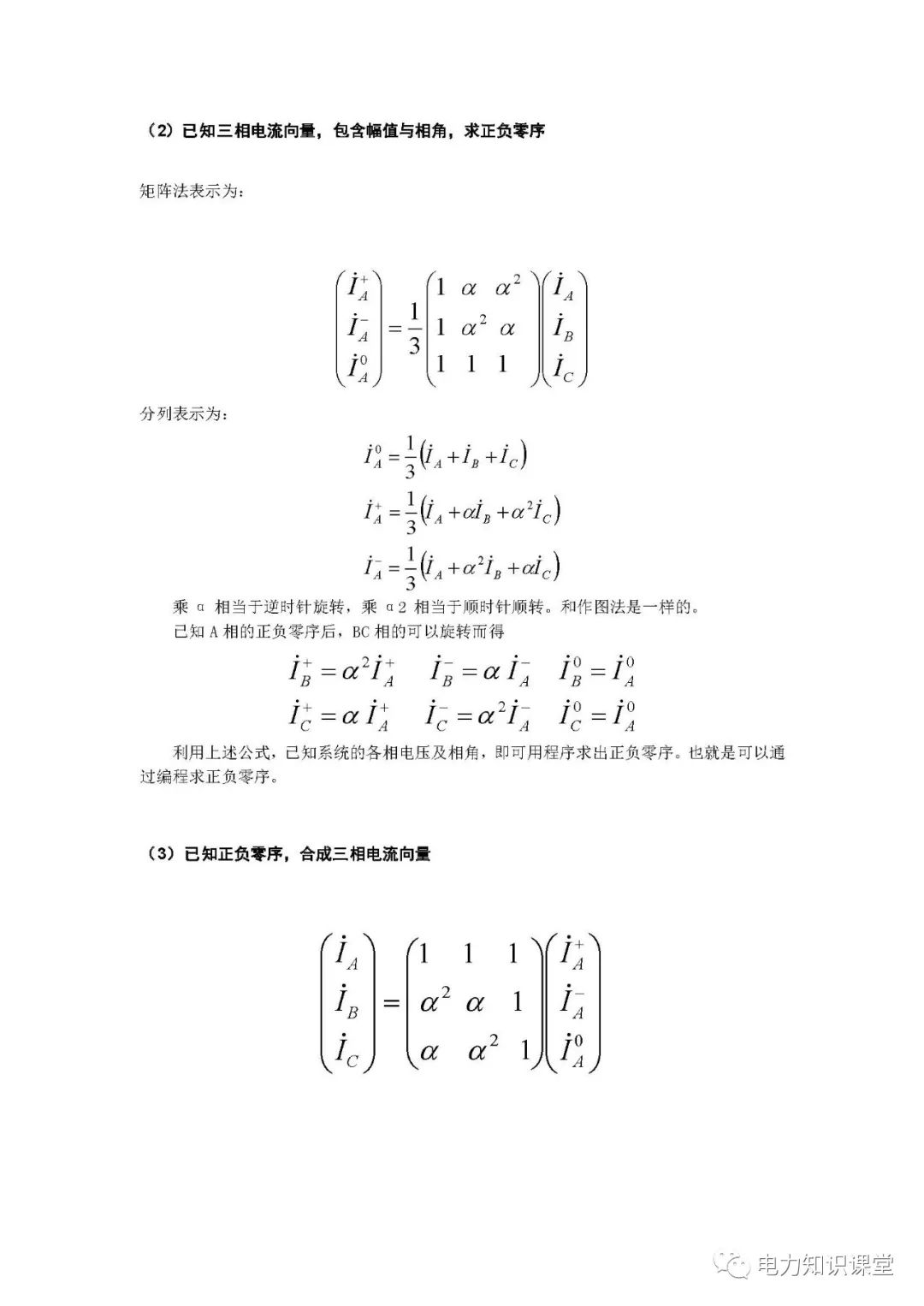

3：可以方便的实现matlab编程，将不平衡的三相精确地分解为正序、负序与零序（曾经有简单估算方法）。计算程序需要输入每相的幅值与相角。 不平衡保护设备现场计算需要采集幅值与相角作为输入参数吗？这个问题肯定很简单，但我没查到文章介绍实现方法。

4：暂态过程的不平衡一致吗

5：希望理解或仿真电力系统故障导致的不平衡，并以此判定系统故障，本次仍没能实现，希望下次再突击阅读理解。

一：理解

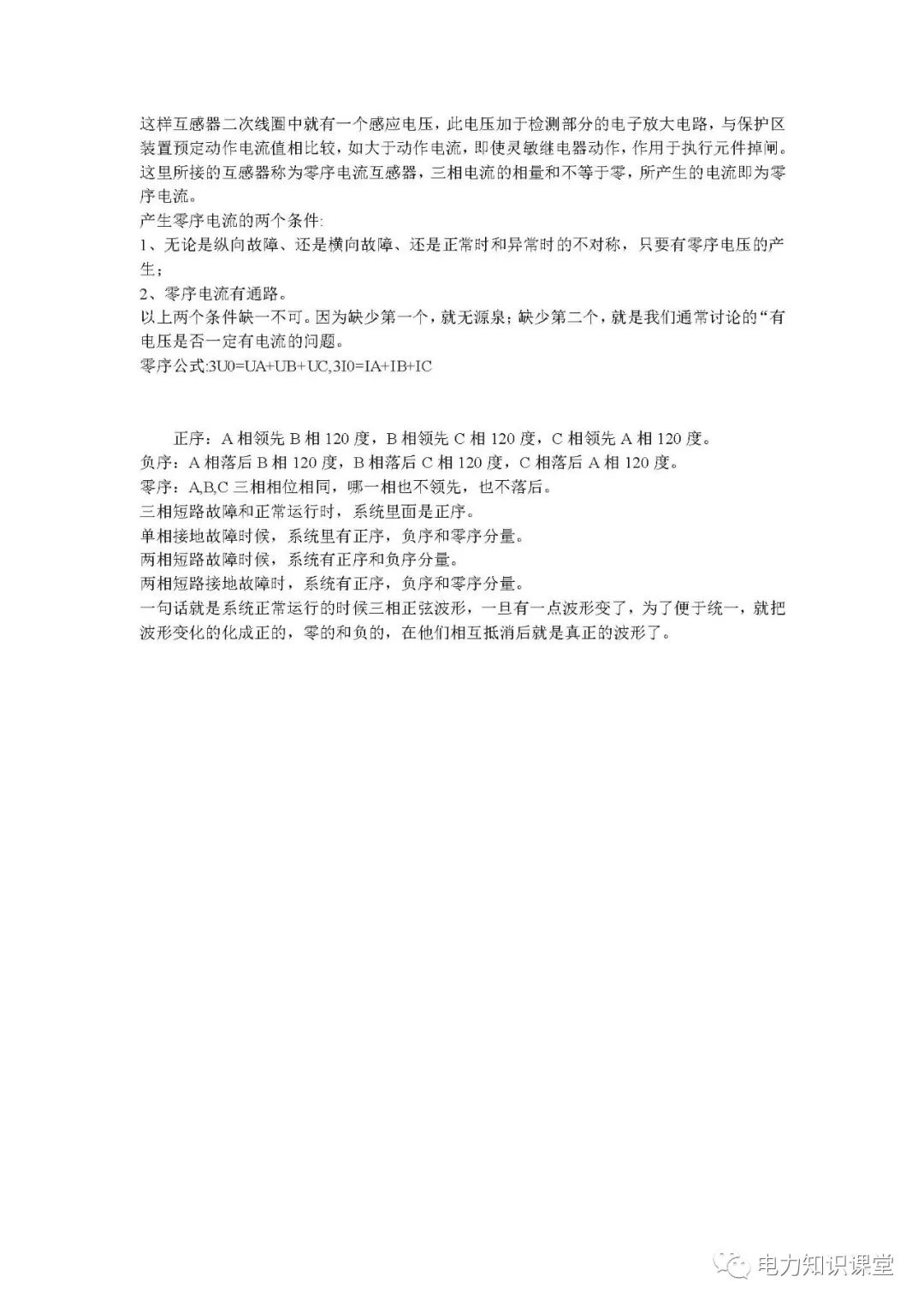

1 相序

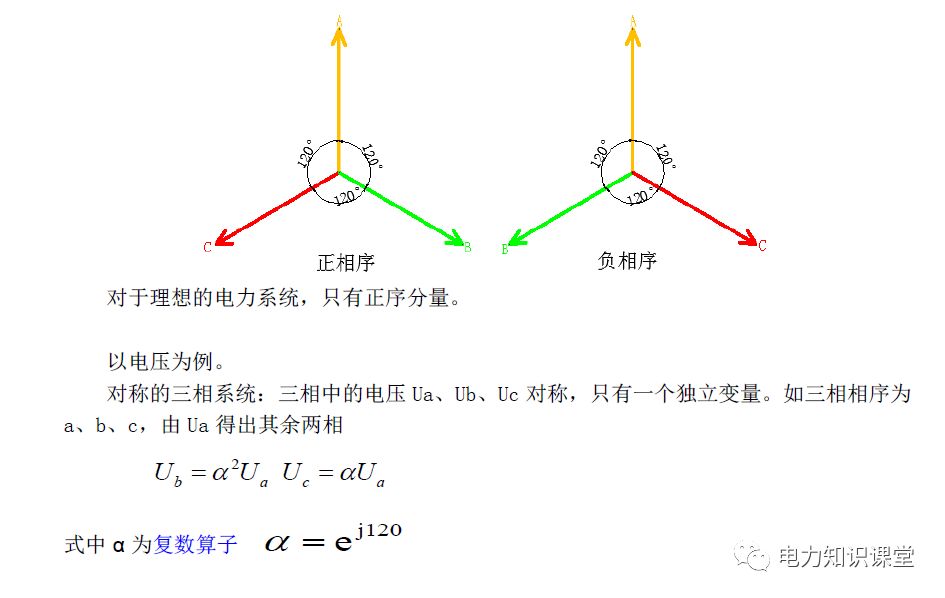

在三相电力系统中，各相电压或电流依其先后顺序分别达到最大值（以正半波幅值为准）的次序，称为相序。

正相序：分别达到最大值的次序为A、B、C；

负相序：分别达到最大值的次序为A、C、B。

2不对称运行状态的主要原因

（1）外施电压不对称，三相电流也不对称。

（2）各相负载阻抗不对称。当初级外施电压对称，三相电流不对称。不对称的三相电流流经变压器，导致各相阻抗压降不相等，从而次级电压也不对称。

（3）外施电压和负载阻抗均不对称。

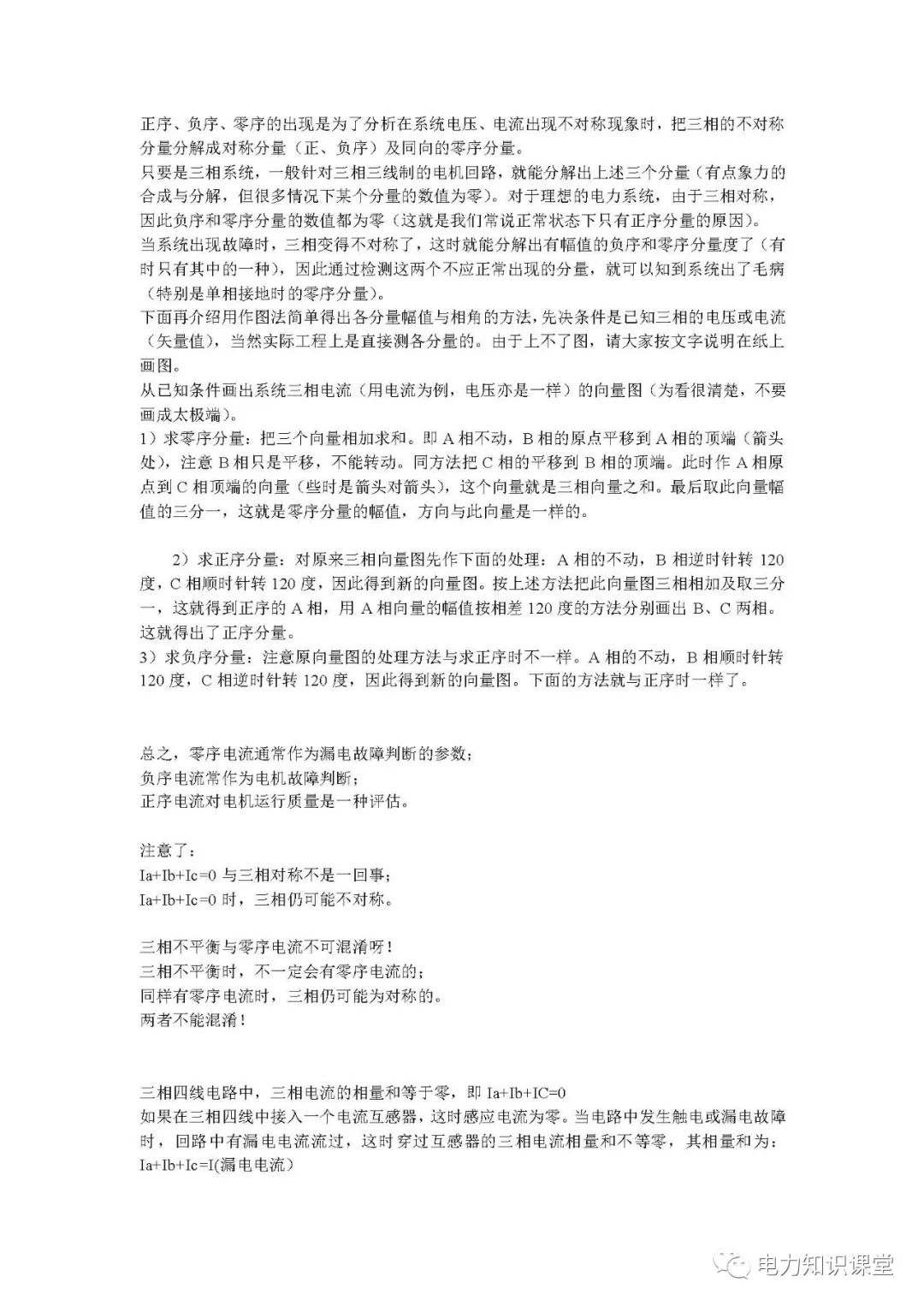

3对称分量法

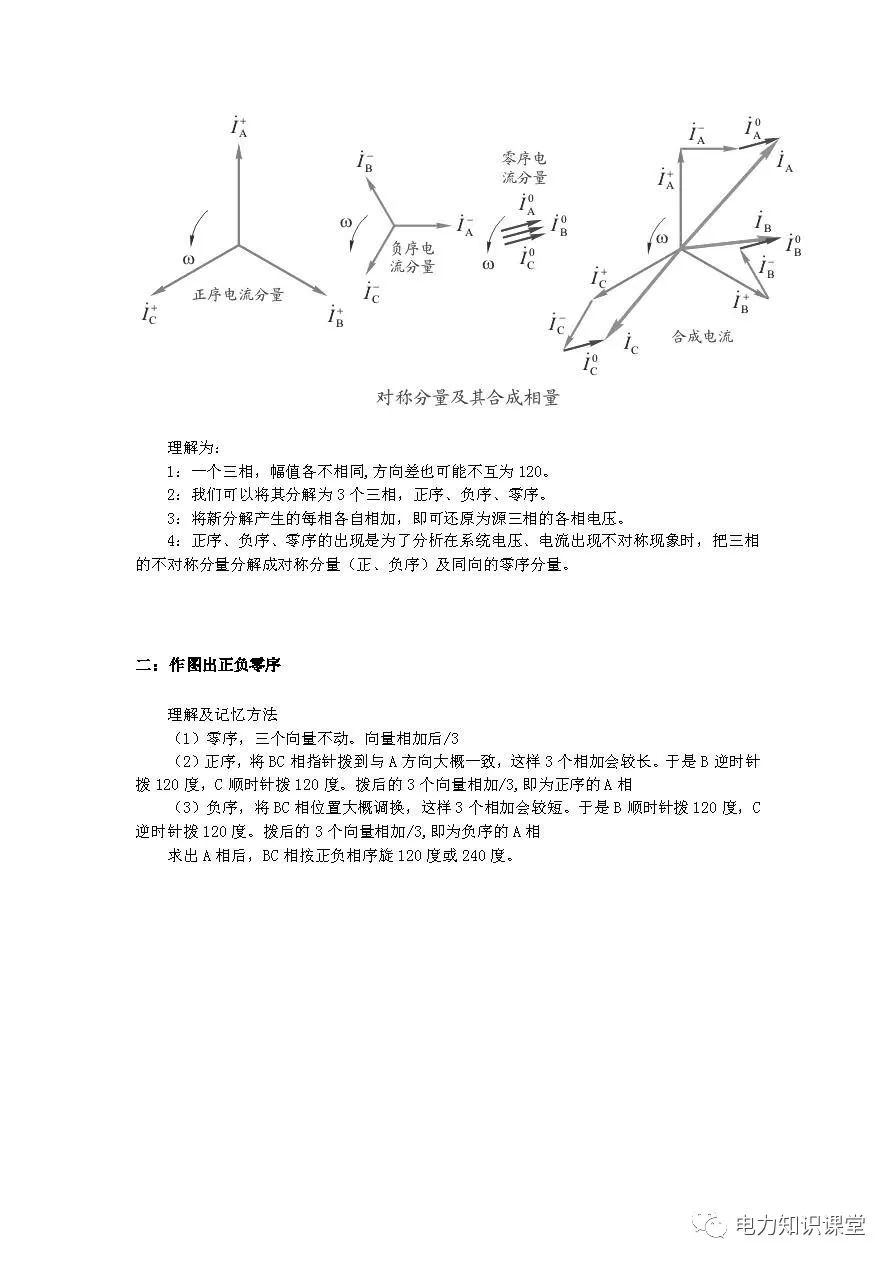

对称分量法是分析三相不对称运行的基本方法。任意一组三相不对称的物理量（电压、电流等）均可分解成三组同频率的对称的物理量。

以电流为例，说明如下：
