智能微型断路器在银行网点的保护设计方案

随着人工智能、移动互联等现代信息技术和通信技术在电力行业的应用，实现电力系统各个环节人机交互、万物互联，打造状态全方面感知、信息合理处理、应用便捷灵活的泛在电力物联网已成为必然趋势。本文主要对智能微型断路器在银行网点的保护设计进行分析探究，阐述它的特点与优势。

2016年11月14日，中国银行业监督管理委员会印发《中国银监会办公厅关于切实加强消防安全管理工作的通知》(银监办发〔2016〕159号)，要求建立消防安全自查、火灾隐患自除、消防责任自负以及自我管理、自我评估、自我提升的工作机制，确保本单位消防安全万无一失。

2017年7月21日，公安部、国家综治办、民政部、住房和城乡建设部、国家安全生产监督管理局、国家能源局六部联合印发《高层建筑消防安全综合治理工作方案》(公消〔2017〕218号)，要求结合老旧高层住宅改造工程，推动安装电气火灾监测装置，利用智慧用电安全管理系统，加强数据搜索、分析和应用，实行智能检测、动态监测，确保用电安全。

随着国民经济快速增长、电网高速发展，城市和乡村的用电负荷增加，用电负荷呈现多样性和复杂化，对供配电设备及线路进行保护的主要元器件-断路器的需求也逐渐智能，加强对低压配电网的智能监控以及安全用电问题的研究具有非常重要的意义，也越来越受国家和企业的重视，但就银行网点目前的情况来看，现有的监控管理还不够完善，存在很多问题。

银行用电存在的安全隐患

2.1基础管理落后

目前银行营业场所（营业网点、自助银行及办公大楼等）的用电系统还处于无网络化、无智能化的单机分散独立运行的状态，主要还是采取传统的保护措施，以空开、保险丝、漏保、定时器等方式为主流，无法实现对前端强电系统进行远程实时监测和管理。

2.2设计应用不统一

规划设计与实际应用不统一，导致线路数铺设不规范，部分地线缺失等隐患导致设备与人身安全无法得到保障。

2.3运维管理不规范

运营过程中缺乏现代化技术手段监管，难以防止不合理应用现象的产生。保护与负载不匹配、负载随意添加和不规范的分路引线、常年失修、鼠患、电器使用不规范，均是引起火灾的隐患。

2.4设备管理难度大

设备使用中主要有安装随意、摆放无序、布线杂乱、接线零乱等现象；同时，非24小时设备24小时开机运行，24小时运行设备绝缘老化等问题均存在火灾安全隐患。

2.5电能损耗浪费、存较大安全隐患

银行营业场所的70%的用电属于营业性用电，比如照明、电脑、空调、饮水机、LED屏等设备，下班后需拉闸断电；但在实际执行中仍会存在不执行的现象，造成大量的能源浪费，存在较大的安全消防隐患。

智能微型断路器的功能

3.1自动重合闸

在发生过欠压、漏电等瞬时故障时，智能断路器能够分闸保护后端设备，在故障除掉后进行自动合闸，保障设备供电，无需人工现场合闸。

3.2电路报警和保护

线路发生过欠压、过载、过流、漏电、超温等故障时进行保护，并发送预警及报警信息。

3.3计量功能

可以实时上报电压、电流、功率、电能、漏电、温度、频率等电参量。

3.4能耗统计

用户可通过平台查询设备当日，当月，当年的能耗统计，并导出相应数据表格，同时平台支持能耗环比统计分析，方便用户快速制定节能方案。

3.5智能参数设置

用户可通过本地或平台远程设置设备的各种参数,包括：

1）各种保护阈值，保护延时时间，保护开关，重合闸时间；

2）定时任务或预约任务时控参数。

3.6远程监控

设备支持远程漏电自检，远程分合闸，远程控制等级可调（本地+远程可控，仅本地可控，仅远程）；用户可以通过平台或者手机APP查看电气线路的实时数据、故障预警信息、报警日志，准确定位电气设备的故障位置，从源头预防电气火灾。

安科瑞一站式保护方案

4.1项目概况

银行一共2层，1楼有插座照明和空调两个配电箱，2楼有插座照明空调和UPS电两个配电箱。

4.2改造方案

查看原配电箱中的断路器，清楚的知道每个断路器的控制回路、额定电流、空开大小（P）、三相/单相等；每个配电箱需加装1台智能网关，1个网关连接1-16个智能微型断路器。

以1楼空调配电箱为例

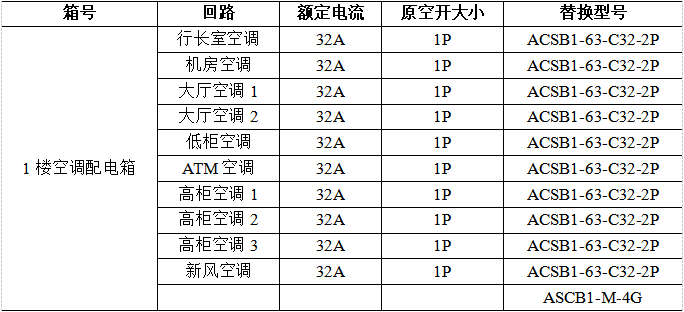

替换清单如下表：

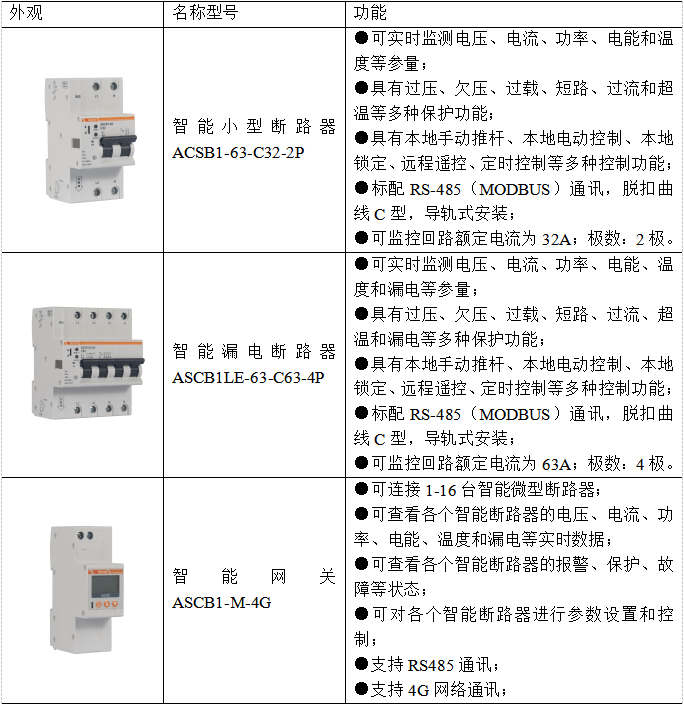

ACSB1选型表：

4.3现场安装

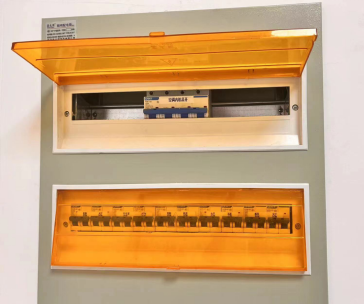

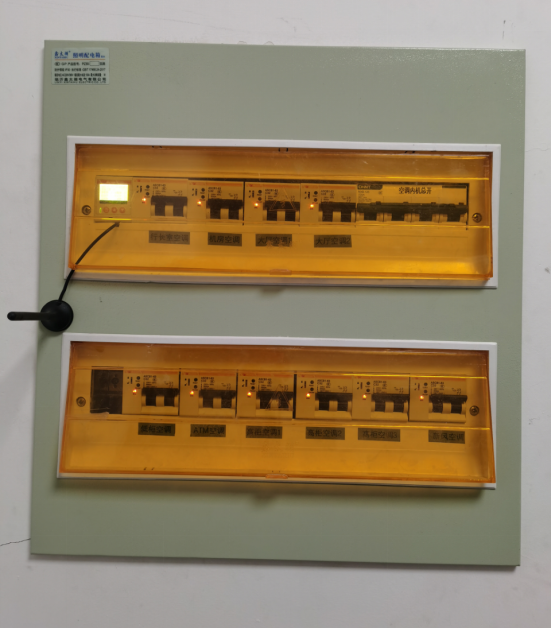

协调电工，整体断电情况下，将原断路器替换成同等参数的智能微型断路器，考虑到智能微型断路器ACSB1-63-C32-2P比原断路器的尺寸大了1P，根据配电箱内部空间重新调整安装位置，安装图如下。

4.4改造前后对比

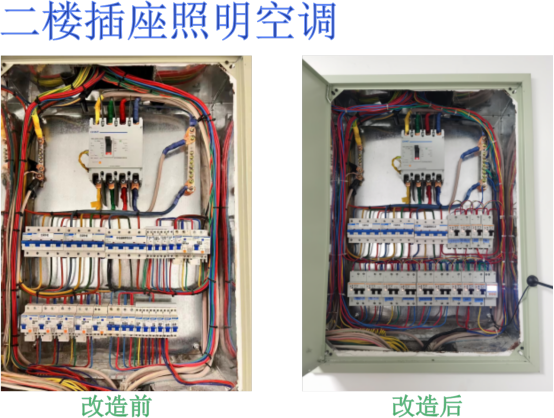

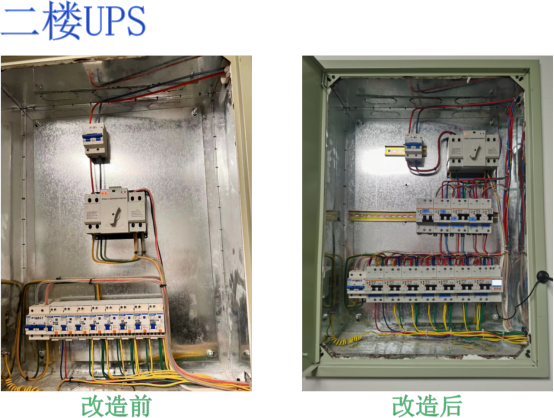

以下为2楼UPS电和插座照明空调两个配电箱改造前后的对比图。

4.5平台优势

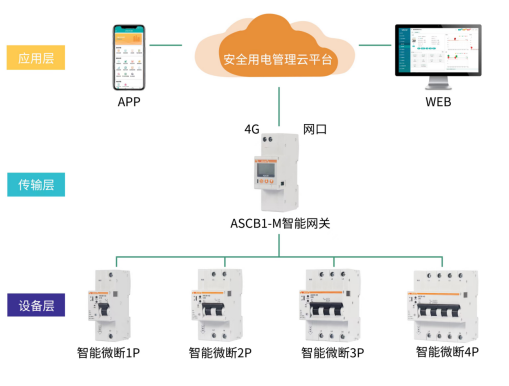

智能微断和智能网关组合，将电参数和数据动态上传至EIOT云平台，具备强大的数据接收、处理、存储、访问能力，平台融入了电力监控、电能统计、电气安全等功能，互联互通，合理互动。用户可以在手机APP在线查看每台设备的运行状态，例如在线/离线状态、分闸/合闸状态、报警信息、实时数据等。

结束语

加装智能微型断路器，随时掌握用能数据，智能化管理银行网点的配电系统，全方面提高银行网点的电气安全防范能力，有着重、有步骤地治理电气线路使用管理等方面存在的隐患问题。
