光伏直流电能计量表在加拿大光伏系统中的应用

安科瑞 黄飞蓉 18860995251

摘要：本文介绍了安科瑞光伏直流电能计量表DJSF1352在加拿大光伏系统中的应用。主要用于光伏系统中的电流的计量，配合分流器对电流进行计量。

1.项目概述：

该公司位于加拿大，公司主要从事光伏这一行业。客户想要使用直流电表DJSF1352-RN和分流器，用于光伏系统电流电压的监测计量以及利用直流表的开关量功能进行控制。

2.DJSF1352-RN系列光伏直流电能计量表的介绍

光伏发电系统主要由光伏组件、控制器、逆变器、蓄电池及其他配件组成。根据是否依赖公共电网，分为离网跟并网两种，其中离网系统是独立运行的、不需要依赖电网。离网光伏系统配备了有储能作用的蓄电池，可保证系统功率稳定，能在光伏系统夜间不发电或阴雨天发电不足等情况下供给负载用电。

DJSF1352-RN系列光伏直流电能计量表是针对直流屏、太阳能供电、电信基站、充电桩等应用场合而设计的，该系列仪表可测量直流系统中的电压、电流、功率、正向与反向电能。既可用于本地显示，又能与工控设备、计算机连接，组成测控系统。同时它具有多种外围接口功能可供用户选择：带有RS-485通讯接口，采用Modbus-RTU协议;可带继电器报警输出、开关量输入/输出。根据不同要求，通过仪表面板按键，对变比、通讯进行设置与控制。

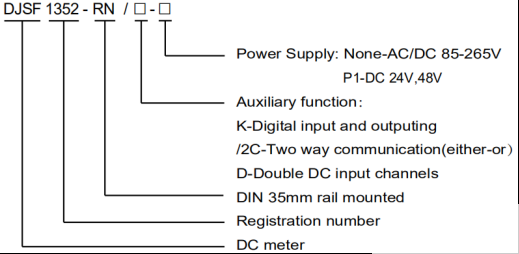

3.型号说明

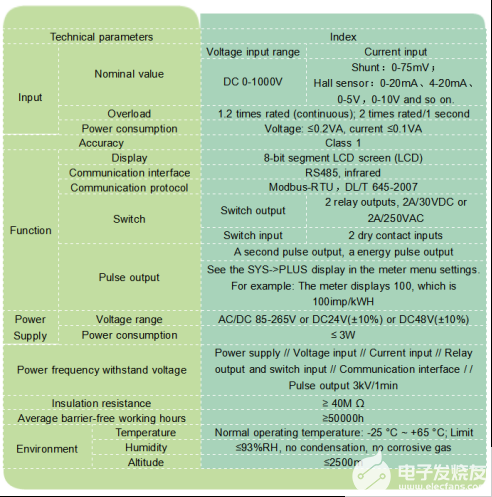

4.技术参数

5.主要功能

直流电能表是针对直流屏、太阳能供电、电信基站、地铁等应用场合而设计的，该系列仪表可测量直流系统中的电压、电流、功率、正向与反向电能。既可用于本地显示，又能与工控设备、计算机连接，组成测控系统。仪表可具有RS-485通讯接口，采用Modbus-RTU协议.

6.安装图片

7 注意事项

7.1电压信号输入

输入电压不得高于产品的额定输入电压的 120%，在电压输入端须安装 1A 保险丝;

7.2 电流信号输入

电流输入应使用外部分流器或霍尔电流传感器;

7.3 附加功能接线

该仪表提供异步半双工 RS485 通讯接口，采用 MODBUS-RTU 协议，各种数据信息均可在通讯线路上传送。理论上在一条线路上可以同时连接多达 128 个仪表，每个仪表均可设定其通讯地址(Addr) 、通讯速率(baud)也可通过设置选择。

通讯连接建议使用三芯屏蔽线，每芯截面不小于 0.5mm2 ，分别接 A、B，屏蔽层接大地，布线时应使通讯线远离强电电缆或其他强电场环境。

建议起始端和末端仪表的 A、B 之间均加匹配电阻，阻值范围为 120Ω～10kΩ。

针对电表不同的安装方式，有3款直流计量方案，分别是嵌入式安装直流电表、壁挂式安装直流电表、导轨式安装直流电表。该三款仪表均可测量光伏直流系统中的电压、电流、功率、正向与反向电能。既可用于本地显示，又能与工控设备、计算机连接，组成测控系统。

仪表具有RS-485通讯接口，采用Modbus-RTU协议;根据不同要求，通过面板按键，对变比、报警、通讯、开关量输出进行设置与控制。
