太阳能电池板与蓄电池配置计算公式

　　蓄电池于太阳能电池板的重要性

　　蓄电池（也俗称电瓶）是太阳能供电系统的重要器件，它的主要功能，是把太阳能电池板发的电能即时储存在电瓶内，以供用电设备使用，蓄电池具有储存电能和稳定电压的作用。

　　蓄电池的主要技术参数是电压和容量。电压是指蓄电池的额定电压即正常工作电压，一般有3V、6V、12V、24V、36V等。容量是指蓄电池储存电量的能力，一般常见的有4AH、6AH、12AH、20AH、40AH、60AH、120AH等。如以40AH电瓶为例，表示以4A电流给蓄电池充电时，10小时可以充满；若以1A电流充电，则需要40小时才能充满。反之放电时也是如此。一般情况下，蓄电池的充放电时间，按10小时充放电率为宜。

　　用太阳能电池给蓄电池充电时，太阳能电池的电压要超过蓄电池的工作电压20%-30%，才能保证给蓄电池正常充电。如给6V蓄电池充电需要用8-9V太阳能电池，给12V蓄电池充电需要用15-18V太阳能电池。

　　至于用太阳能电池板给蓄电池充电时，如何匹配为好，主要是看你的实际需要。

　　太阳能发电板不用蓄电池能用吗？

　　太阳能发电板不用蓄电池不能正常向用电设备供电。

　　原因有：

　　1、太阳能发电板只是将光能转变成电能的装置，而无法储存电能。

　　2、太阳能发电板在光线强的时候，能产生较高的电动势；光线弱的时候只能产生较低的电动势。即输出的电压很不稳定，无法正常为用电设备供电。

　　因此，太阳能发电系统必须由太阳能发电板、电压转换模块和蓄电池共同组成。

　　其中电压转换模块是将太阳能发电板产生的不稳定电压，转变成适宜为蓄电池充电的电压，向蓄电池充电。

　　用电设备则是从蓄电池取得相对稳定的供电电压。

　　太阳能电池板和蓄电池怎么连接

　　太阳能电池和蓄电池连接的时候， 最好要用一个光伏充电控制器，这个可以控制太阳能电池的输出电压， 可以保护电池不被过充， 同时， 也晚上太阳能电池不发电时， 防止蓄电池的电倒流。

　　连接方式如下：

　　太阳能电池----光伏控制器---蓄电池---直流负载。

　　在太阳能给蓄电池充电的同时，蓄电池向外供电完全可行，在这样的情况下，负载使用的电力会优先直接使用太阳能电池的电， 剩余的充到电池里;相反，若此太阳能电池的电量不够，会同时从蓄电池内取电。

　　太阳能电池板与蓄电池配置计算公式

　　一：首先计算出电流：

　　如：12V蓄电池系统； 30W的灯2只，共60瓦。 电流 ＝ 60W÷12V＝ 5 A

　　二：计算出蓄电池容量需求：

　　如：路灯每夜照明时间9.5小时，实际满负载照明为 7小时（h）； 例一：1 路 LED 灯

　　（如晚上7：30开启100％功率，夜11：00降至50％功率，凌晨4：00后再100％功率，凌晨5：00关闭）

　　例二：2 路非LED灯 （低压钠灯、无极灯、节能灯、等）

　　（如晚上7：30两路开启，夜11：00关闭1路，凌晨4：00开启2路，凌晨5：00关闭）

　　需要满足连续阴雨天5天的照明需求。（5天另加阴雨天前一夜的照明，计6天） 蓄电池 ＝ 5A × 7h ×（ 5＋1）天＝ 5A × 42h ＝210 AH

　　另外为了防止蓄电池过充和过放，蓄电池一般充电到90％左右；放电余留5％－20％左右。

　　所以210AH也只是应用中真正标准的70％－85％左右。另外还要根据负载的不同，测出实际的损耗，

　　实际的工作电流受恒流源、镇流器、线损等影响，可能会在5A的基础上增加15％-25％左右。

　　三：计算出电池板的需求峰值（WP）： 路灯每夜累计照明时间需要为 7小时（h）；

　　★：电池板平均每天接受有效光照时间为4.5小时（h）； 最少放宽对电池板需求20％的预留额。

　　WP÷17.4V ＝（5A × 7h × 120％）÷ 4.5h WP÷17.4V ＝9.33 WP＝162（W）

　　★ ：4.5h每天光照时间为长江中下游附近地区日照系数。

　　另外在太阳能路灯组件中，线损、控制器的损耗、及镇流器或恒流源的功耗各有不同，实际应用中可能在15％-25％左右。所以162W也只是理论值，根据实际情况需要有所增加。

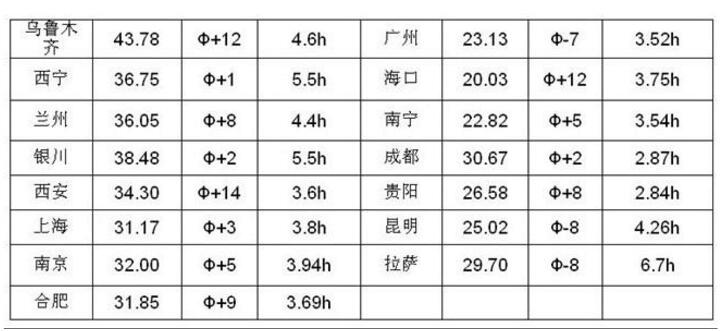

　　全国主要城市年平均日照时间及最佳安装倾角
