国内外飞轮储能系统研究的现状、发展及未来概

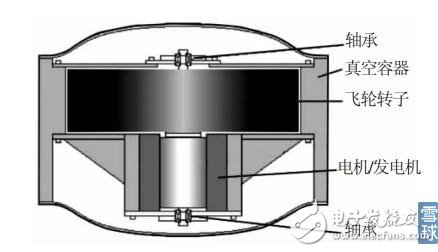

指利用电动机带动飞轮高速旋转，将电能转化成动能储存起来，在需要的时候再用飞轮带动发电机发电的储能方式。飞轮储能系统主要包括转子系统、轴承系统和转换能量系统三个部分构成。另外还有一些支持系统， 如真空、深冷、外壳和控制系统。基本结构如图所示。

飞轮储能装置中有一个内置电机，它既是电动机也是发电机。在充电时，它作为电动机给飞轮加速；当放电时，它又作为发电机给外设供电，此时飞轮的转速不断下降；而当飞轮空闲运转时，整个装置则以最小损耗运行。

飞轮储能器中没有任何化学活性物质，也没有任何化学反应发生。旋转时的飞轮是纯粹的机械运动，飞轮在转动时的动能为：E =1/2Jω^2

式中： J为飞轮的转动惯量，ω为飞轮旋转的角速度。

由于在实际工作中，飞轮的转速可达40000～500000r/min，一般金属制成的飞轮无法承受这样高的转速，所以飞轮一般都采用碳纤维制成，既轻又强，进一步减少了整个系统的重量，同时，为了减少充放电过程中的能量损耗（主要是摩擦力损耗），电机和飞轮都使用磁轴承，使其悬浮，以减少机械摩擦；同时将飞轮和电机放置在真空容器中，以减少空气摩擦。这样飞轮电池的净效率（输入输出）可以达到95%左右。

二、国内外飞轮储能系统研究的现状、发展及未来

飞轮电池是90年代提出的新概念电池，它突破了化学电池的局限，用物理方法实现储能，由于是电能和机械能的相互转化，不会造成污染。 飞轮储能电池最初只是想将其应用在电动汽车上，但限于当时的技术水平，并没有得到发展。直到上世纪90年代由于电路拓扑思想的发展，碳纤维材料的广泛应用，以及全世界范围对污染的重视，这种新型电池又得到了高速发展，并且伴随着磁轴承技术的发展，这种电池显示出更加广阔的应用前景，现正迅速地从实验室走向社会。
